DB52T 929-2014 CA90 型大容量非固体电解质钽固定电容器 22页

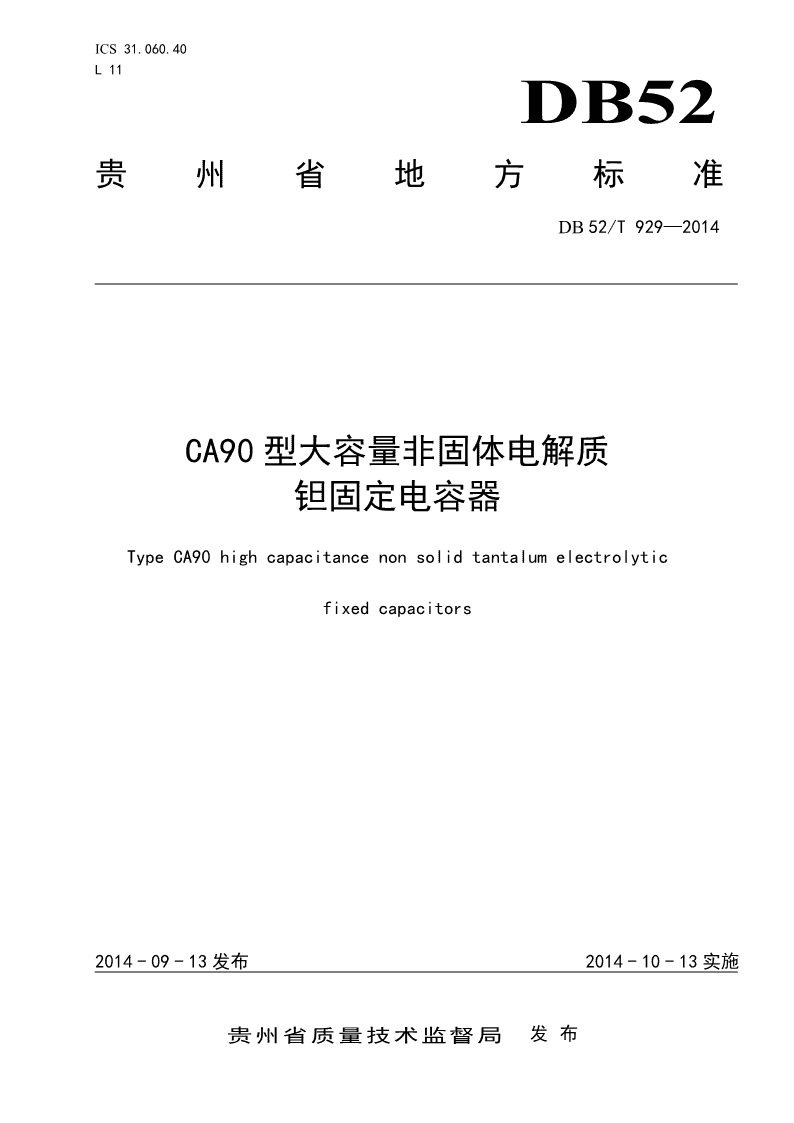

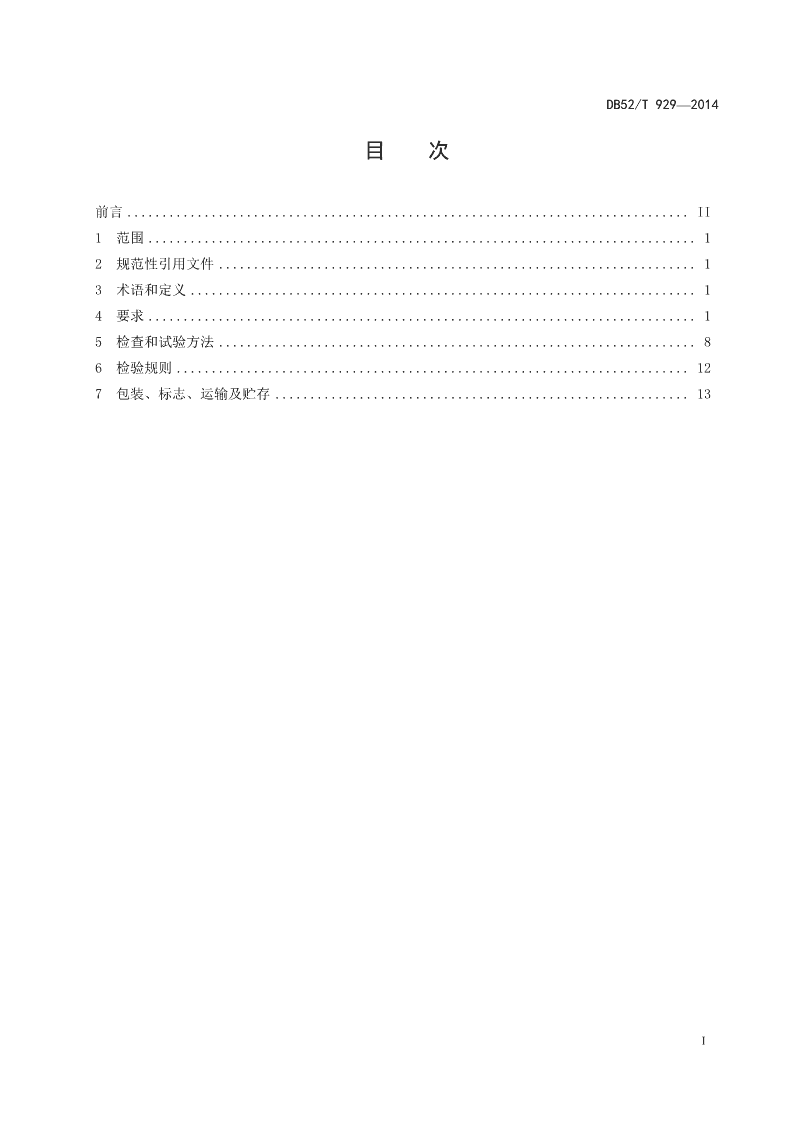

ICS31.060.40L11DB52贵州省地方标准DB52/T929—2014CA90型大容量非固体电解质钽固定电容器TypeCA90highcapacitancenonsolidtantalumelectrolyticfixedcapacitors2014-09-13发布2014-10-13实施贵州省质量技术监督局发布\n\nDB52/T929—2014目次前言................................................................................II1范围..............................................................................12规范性引用文件....................................................................13术语和定义........................................................................14要求..............................................................................15检查和试验方法....................................................................86检验规则.........................................................................127包装、标志、运输及贮存...........................................................13I\n\n学兔兔www.bzfxw.comDB52/T929—2014前言本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准的某些内容可能涉及专利内容，本文件的发布机构不承担识别这些专利的责任。本标准由贵州省机械电子产品质量监督检验院、中国振华（集团）新云电子元器件有限责任公司提出并归口。本标准起草单位：贵州省机械电子产品质量监督检验院、中国振华（集团）新云电子元器件有限责任公司。本标准主要起草人：白净、江涛、李传龙、龚洪宾、朱文娟、朱强、章俊华、曹珩、李钢、李卫东、易晶晶、王珂。II\n\nDB52/T929—2014CA90型大容量非固体电解质钽固定电容器1范围本标准规定了CA90型大容量非固体电解质钽固定电容器的术语和定义、要求、试验方法、检验规则和包装、标志、运输、贮存的详细要求。本标准适用于CA90型大容量非固体电解质钽固定电容器（以下简称电容器）的设计、研制、生产、验收及应用等。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2693电子设备用固定电容器第1部分：总规范（IEC60384-1，IDT）GB/T2828.1记数抽样检验程序第1部分：按接收质量限(AQL)检查的逐批检验抽样计划（ISO2859-1，IDT）GB/T7213电子设备用固定电容器第15部分：分规范非固体或固体电解质钽电容器SJ20394电容器包装规范3术语和定义4要求4.1设计、结构和外形电容器是将极性烧结式钽阳极固定在二氧化钌钽外壳内，通过钽-玻璃绝缘子进行气密封，电容器为轴向引出，外壳带有绝缘套管。电容器的外形及尺寸按图1、表1规定。图1产品外形1\nDB52/T929—2014表1外形尺寸单位为毫米外形尺寸外壳代号+0.5D±0.4L-1.0L1±5a±0.05BT14.7811.5350.656.4T27.1416.3350.656.4L27.1425.6350.656.4T39.5219.5350.656.4T49.5227.0350.656.4注1：外壳套绝缘套管后直径最大增加0.4mm，长度最大增加1.6mm；注2：B为参考尺寸，不进行考核。4.2额定值和特性4.2.1额定电压、标称电容量、直流漏电流、浪涌电压、高低温特性等见表2、表3。4.2.2标称电容量允许偏差标称电容量允许偏差为±5%（J）、±10%（K）、±20%（M）。4.2.3气候类别气候类别为55/125/21。4.2.4额定温度额定温度为85℃。4.2.5纹波电流系数与频率、温度和所加峰值电压的关系按表4规定。表2标准系列主要性能参数直流漏电流max等效串阻抗电容量变化max交流纹额定标称（μA）联电阻降额浪涌-55℃（%）波电流外壳maxmax电压电容量电压电压100Hz代号25℃85℃（V）（μF）2585℃（V）（V）（Ω）-5585125℃125℃100Hz℃℃℃40kHzmax（Ω）（mA）2200T3161500.67-85+40+602800647.23900T4162000.66-85+40+603100180T110601.325-75+30+40140010860T215801.013-75+30+4023001500L2161000.9611.512-80+40+6027001800T3161100.77-85+40+6030003300T4161500.66-85+40+6032002\nDB52/T929—2014表2（续）直流漏电流等效串电容量变化max交流纹阻抗max（μA）联电阻（%）波电流额定标称降额浪涌-55℃外壳maxmax电压电容量电压电压100Hz代号2585℃25℃-558512585℃（V）（μF）（V）（V）（Ω）℃125℃100Hz℃℃℃40kHzmax（Ω）（mA）150T12121.430-55+30+401400680T26361.113-70+30+502200151200L212701.01017.213-80+40+6025001500T312700.912-80+40+6027002200T4161200.77-85+40+603400120T1151.325-42+8+121250560T22100.8312-65+10+152100251100L23250.51528.87-60+20+4532001200T35200.657-70+12+1826001800T46250.57-72+12+203100100T1151.325-38+8+121200470T22100.8515-65+10+18180030950L25300.51934.57-55+18+3532001000T37250.77-70+10+1825001500T412350.66-72+10+20300068T1151.535-25+8+151050220T22100.917.5-50+8+15180050450L23250.63057.57.5-45+12+302900470T33250.7510-45+8+152100680T45400.78-58+10+20275047T1152.044-25+8+121050150T22101.120-40+8+15180063370L23250.640699-33+9+202900(60)390T33250.915-45+8+152100560T45400.810-58+8+15275033T1152.566-25+5+91050110T22101.324-35+6+10165075250L25300.85086.510-20+5+152000330T33301.012-45+6+102100470T45500.912-50+6+10275015T1153.5125-18+3+10105068T22102.137-30+4+121650100120L23251.06311518-20+5+151800150T33251.622-35+6+122100220T45501.215-40+6+1227503\nDB52/T929—2014表2（续）直流漏电流等效串电容量变化max交流纹阻抗max（μA）联电阻（%）波电流额定标称降额浪涌-55℃外壳maxmax电压电容量电压电压100Hz代号2585℃25℃-558512585℃（V）（μF）（V）（V）（Ω）100Hz℃40kHz℃125℃max℃℃（Ω）（mA）10T1155.5175-15+3+10105047T22102.347-25+5+12165012590L25151.37514424-15+5+101800100T33251.835-35+5+122100150T45501.620-35+6+122750表3扩展系列主要性能参数直流漏电流等效串电容量变化max交流纹阻抗max（μA）联电阻（%）波电流额定标称降额浪涌-55℃外壳maxmax电压电容量电压电压100Hz代号2585℃25℃-558512585℃（V）（μF）（V）（V）（Ω）100Hz40kHz℃125℃max℃℃℃（Ω）（mA）5200T3251500.353.5-85+20+354000647.212000T4302000.253.0-85+20+3550004700T3161000.353.5-80+10+20400010611.510000T4251500.253.0-85+20+3550003300T3161000.353.5-80+10+154000161018.46000T4251500.303.0-80+15+2045002200T3201200.506.0-85+20+304000251528.84000T4251250.355.0-80+15+2042501800T3251250.656.0-80+15+304000302034.53300T4301500.405.0-80+20+2540001500T3301500.656.0-80+20+303000352240.22800T4301500.456.0-80+20+3035001000T3121000.658.0-75+20+303500503057.51500T4151100.456.0-75+20+20350063680T3301500.7510-75+15+3030004072(60)1000T4301200.505.5-75+10+153500180T25251.5030-35+15+202000470T3251000.6010-45+10+253000755068560T4201200.6010-35+10+153500750T4201200.506.5-35+10+153500330T4101200.7012-40+6+12300010063115400T4101200.7015-40+6+123000150T3181002.035-35+15+20200012575144270T4201101.525-35+10+1225004\nDB52/T929—2014abcde表4纹波电流系数表频率120Hz800Hz1kHz10kHz40kHz100kHz纹波温电度≤5585105125≤5585105125≤5585105125≤5585105125≤5585105125≤5585105125流℃系数f1.00.600.39----0.710.43----0.720.45----0.880.55----1.00.63----1.10.69----f0.90.600.46----0.710.55----0.720.55----0.880.67----1.00.77----1.10.85----f0.50.80.600.520.35--0.710.620.42--0.720.620.42--0.880.760.52--1.00.87--1.10.960.65--9f0.70.70.600.580.44--0.710.690.52--0.720.700.52--0.880.850.64--1.00.97--1.11.070.80--3f0.7≤0.660.600.600.460.270.710.710.550.320.720.720.550.320.880.880.680.401.01.00.451.11.10.850.57a电容器在125℃时的降额电压是85℃时额定电压的66.67%；b外加交流纹波电压的峰值与外加直流电压之和不得超过电容器的直流额定电压，正向电压、反向电压均如此；c表2中列出的纹波电流的额定值是根据40KHz的频率、85℃环境温度、最大内部温升为50℃、施加85℃额定直流电压的66.67%而计算出来的；d在125℃环境温度下，最大允许内部温升线性降至10℃；e内部温升与电容器的阻抗值成正比，而阻抗值随着频率的减小而增大；f为85℃峰值额定电压的百分数。5\nDB52/T929—20144.3外观检查按5.2条规定进行检查，电容器应无可见损伤且标志清晰。4.4尺寸按5.3条规定进行测量，电容器尺寸应符合表1规定。4.5直流漏电流按5.4条规定进行测量，电容器直流漏电流应不超过表3的规定值。4.6电容量按5.5条规定进行测量，电容器的实际电容量与标称电容量之间的允许偏差为±5％、±10%、±20%。4.7等效串联电阻按5.6条规定进行测量，电容器的等效串联电阻应不超过表2、表3的规定值。4.8耐焊接热按5.7条规定试验后，电容器应满足下列要求：a)直流漏电流：应不超过表2、表3中(25℃)规定值；b)电容量：变化量不超过初始极限值的±5％；c)等效串联电阻：不超过表2、表3（25℃）的规定值；d)外观检查：应无机械损伤现象。4.9可焊性按5.8条规定试验后，电容器应无损伤现象，两端面和接触区应覆盖上一层光滑明亮的锡层，允许锡层仅有少量的分散缺陷，如针孔、未湿润的或欠湿润的地方。但这些缺陷不应集中在一个区域内。4.10引出端强度按5.9条规定试验后，引出端应不松动，熔焊或钎焊点和封接焊缝无永久性损伤。4.11温度快速变化按5.10条规定试验后，电容器应满足下列要求：a)直流漏电流：应不超过表2、表3中(25℃)规定值；b)电容量：变化量应不超过初始测量值的±5%；c)等效串联电阻：应不超过表2、表3中(25℃)规定值。4.12气候顺序按5.11条规定试验后，电容器应满足下列要求：a)直流漏电流：应不超过表2、表3中(25℃)规定值；b)电容量：变化量应不超过初始测量值的±10%；c)等效串联电阻：应不超过表2、表3中(25℃)规定值的1.2倍；d)外观检查：应无可见损伤，且标志应清晰。6\nDB52/T929—20144.13稳态湿热按5.12条规定试验后，电容器应满足下列要求：a)直流漏电流：应不超过表2、表3中(25℃)规定值；b)电容量：变化量不超过初始测量值的±10%；c)等效串联电阻：应不超过表2、表3中(25℃)规定值的1.2倍；d)外观检查：应无可见损伤，且标志应清晰。4.14高低温特性按5.13条规定试验后，电容器应满足下列要求：a)步骤1(25℃)：1)直流漏电流：应不超过表2、表3中(25℃)规定值；2)电容量：在规定的允许偏差范围内；3)等效串联电阻：应不超过表2、表3中(25℃)规定值。b)步骤2(-55℃)：1)电容量：变化量应不超过表2、表3中(-55℃)规定值(与步骤1测量值相比)；2)阻抗：应不超过表2、表3中(-55℃)的规定值。c)步骤3(25℃)：1)直流漏电流：应不超过表2、表3中(25℃)规定值；2)电容量：变化量应不超过步骤1测量值的±5%；3)等效串联电阻：应不超过表2、表3中(25℃)规定值。d)步骤4(85℃)：1)直流漏电流：应不超过表2、表3中(85℃)规定值；2)电容量：变化量应不超过表2、表3中(85℃)的规定值(与步骤1测量值相比)；3)等效串联电阻：应不超过表2、表3中(85℃)规定值。e)步骤5(125℃)：1)直流漏电流：应不超过表2、表3中(125℃)规定值(施加降额电压测量)；2)电容量：变化量应不超过表2、表3中(125℃)规定值(与步骤1测量相比)；3)等效串联电阻：应不超过表2、表3中(125℃)规定值。f)步骤6(25℃)：1)直流漏电流：应不超过表2、表3中(25℃)规定值；2)电容量：变化量应不超过步骤1测量值的±5%；3)等效串联电阻：应不超过表2、表3中(25℃)规定值。4.15浪涌按5.14条规定试验后，电容器应满足下列要求：a)直流漏电流：应不超过表2、表3中(25℃)规定值；b)电容量：变化量应不超过初始测量值的±10%；c)等效串联电阻：应不超过表2、表3中(25℃)规定值。7\nDB52/T929—20144.16耐久性按5.15条规定试验后，电容器应满足下列要求：a)直流漏电流：应不超过初始测量值的200%；b)电容量：变化量应不超过初始测量值的-60%～+10%；c)等效串联电阻：应不超过初始测量值的250%；d)外观检查：应无可见损伤，且标志清晰。4.17绝缘电阻按5.16条规定试验后，电容器的绝缘电阻不小于100MΩ。4.18介质耐电压按5.17条规定试验后，电容器的介质耐电压应不低于1000V。4.19振动按5.18条规定试验后，电容器应无可见损伤。4.20碰撞按5.19条规定试验后，电容器应无可见损伤。5检查和试验方法5.1总则所有试验项目的试验和测量程序按GB/T7213分规范第4章和GB/T2693总规范中第4章规定及下列补充规定执行。5.2外观检查按GB/T7213中4.1条及GB/T2693中4.4条规定进行检查。5.3尺寸按GB/T7213中4.1条及GB/T2693中4.4条规定，并用量程为0mm～125mm，精度为0.02mm的游标卡尺进行测量。5.4直流漏电流按GB/T7213中4.2.1条及GB/T2693中4.9条规定，并用量程为0.1μA～100μA，精度为±2%的漏电流测试设备进行测量。5.5电容量按GB/T7213中4.2.2条及GB/T2693中4.7条规定并用量程为0.01PF～10F（容量测量精度为±0.2%）0的容量损耗测量仪进行测量，在标准大气压下，测量极化电压：U-=UR×10或%2.2-1.0V（取大者），U～0=1.0-0.5（有效值）；测量频率：100Hz。8\nDB52/T929—20145.6等效串联电阻按GB/T2693中4.8.2条规定（ESR测量精度为±1%）的容量损耗测量仪进行测量，在标准大气压下，测量极化电压：U-=2.20-1.0V，U～=1.00-0.5（有效值）；测量频率：100HZ。5.7耐焊接热按GB/T7213中4.4条及GB/T2693中4.14.2a)进行试验。焊槽法：槽中焊料温度（245±2）℃；保持时间：（10±0.5）s，恢复时间:（24±2）h，即在标准大气压下对电容器分别按5.4、5.5、5.6条规定进行直流漏电流、电容量、等效串联电阻的测量及外观检查。5.8可焊性按GB/T7213中4.5条及GB/T2693的4.15.1条及下列补充规定进行试验：a)老化条件1a；b)焊槽温度：（235±2）℃；c)浸渍时间：（5±0.5）s。5.9引出端强度将引线插入试验夹具上的孔中，拧紧元宝螺母（见图2），试验夹具与外壳端头间的引线长度最小为4.8mm,但不超过8mm（对于熔焊点距离外壳端头大于4.8mm的引线，熔焊点下端应与试验夹具平齐）。在夹具稳固保持水平位置时，电容器应以下述方式受力，即当弯曲引线（从外壳外端到夹具）时，引线要尽量保持在其轴向位置上，直至外壳端头碰到夹具上表面为止。当外壳恢复到原来位置时，则完成了一次完整的弯曲。第二次弯曲与第一次方式相同但方向相反，以后的弯曲应象第一次和第二次一样改变方向，所有引线都应进行四次弯曲，弯曲的速度每次约为5s。图2安装示意图注：孔直径应比引线直径小0.025mm。9\nDB52/T929—20145.10温度快速变化按5.4、5.5、5.6条规定进行电容器的初始测量。将经电容量初始测量合格的电容器放入下限温度为-55℃、上限温度为125℃的烘箱中高温低温交替循环五次，在每个极限温度下持续时间为30min。恢复时间1h～2h后在标准大气压下分别按5.4、5.5、5.6条规定进行直流漏电流、电容量、等效串联电阻的测量。5.11气候顺序5.11.1初始测量按5.4、5.5、5.6条规定进行电容量的初始测量。5.11.2干热按GB/T2693中4.21.2条规定及下列补充规：上限温度为125℃，保持时间16h。5.11.3循环湿热试验Db，第一次循环温度为55℃，16h为一个循环，循环次数：2。5.11.4寒冷按GB/T2693中4.21.4条规定及下列补充规定进行试验：下限温度为-55℃，保持时间：2h，恢复时间：1h～2h5.11.5低气压按GB/T7213中4.10.5规定进行试验。5.11.6循环湿热试验Db，其余循环按GB/T7213中4.10.6条及GB/T2693中4.21.6条规定及下列补充规定进行试验：温度为55℃，24h为一个循环，循环次数：1。5.11.7密封GB/T7213中4.10.8条及GB/T2693中4.20条规定及下列补充规定进行试验：试验方法：试验Q，方法2。浸渍时间：放入（125+5）℃的液体油中浸1分钟。5.11.8最后测量试验后恢复1h～2h，在标准大气压下按5.2、5.4、5.5、5.6条规定分别进行外观检查、直流漏电流、电容量、等效串联电阻的测量。5.12稳态湿热5.12.1初始测量按5.4、5.5、5.6条规定进行电容器的初始测量。按GB/T7213中4.11条及GB/T2693中4.22条规定及下列补充规定进行试验：10\nDB52/T929—2014试验时间21天。5.12.2最后测量试验后恢复1h～2h，在标准大气压下按5.2、5.4、5.5、5.6条规定分别进行外观检查、直流漏电流、电容量、等效串联电阻的测量。5.13高低温特性按GB/T7213中4.15条及GB/T2693中4.29条规定进行试验。电容器在每个温度阶段下应恒温30min后按5.4、5.5、5.6条规定分别进行直流漏电流、电容量、等效串联电阻或阻抗的测量。测量步骤及参数见表5规定。表5高低温特性测量要求步骤试验温度（℃）测量参数直流漏电流125±2电容量等效串联电阻0电容量2-55-3阻抗直流漏电流325±2电容量等效串联电阻直流漏电流+44850电容量等效串联电阻直流漏电流+451250电容量等效串联电阻直流漏电流625±2电容量等效串联电阻5.14浪涌5.14.1初始测量按5.4、5.5、5.6条规定测量电容器。5.14.2试验方法按GB/T7213中4.13条及GB/T2693中4.26条规定及下列补充规定进行试验：循环次数：1000次，3支样品放在85℃烘箱内施加额定电压，3支样品放在125℃烘箱内施加降额电压，保护电阻：（1000±100）Ω，充电时间：30s，放电时间：5.5min。5.14.3最后测量11\nDB52/T929—2014试验后恢复1h～2h后，在标准大气压下按5.4、5.5、5.6条规定分别进行直流漏电流、电容量、等效串联电阻的测量。5.15耐久性5.15.1初始测量按5.4、5.5、5.6条规定测量电容器。5.15.2试验方法按GB/T7213中4.12条及GB/T2693中4.23条规定及下列补充规定进行试验：a)将烘箱温度调到85℃，将12支样品放入并施加额定电压保持2000h；b)将烘箱温度调到125℃，将12支样品放入并施加降额电压保持2000h。5.15.3最后测量试验后恢复1h～2h后，在标准大气压下按5.2、5.4、5.5、5.6条规定分别进行外观检查、漏电流、电容量、等效串联电阻的测量。5.16绝缘电阻按GB/T7213中4.2.5规定进行试验。5.17介质耐电压按GB/T7213中4.2.6规定进行试验。5.18振动按GB/T7213中4.7及下列补充规定进行试验。a)安装方法：见本规范1.1；b)程序B4；c)频率范围:10Hz～500Hz；2d)振幅：0.75mm或加速度98m/s（二者中取严酷度较低者）；e)持续时间：3h×2h。5.19碰撞按GB/T7213中4.7及下列补充规定进行试验。a)安装方法：见本规范1.1条；b)碰撞次数：1000次；2c)加速度：390m/s；d)脉冲持续时间：6ms。6检验规则6.1鉴定批准鉴定批准程序应符合GB/T7213中3.4条的规定。12\nDB52/T929—20146.2组批检验批组批按GB/T7213分规范第3.4.1条执行。6.3抽样按GB/T2828.1中计数检查抽样方案和程序规定执行。6.4检验6.4.1出厂检验检验项目按表6规定执行，检验合格后并附合格证方可出厂。表6出厂检验6.4.2周期检验周期检验由表7规定的试验组成，并用经过出厂检验的合格样品进行检验。6.5判定6.5.1鉴定检验当鉴定检验项目均符合GB/T7213表2规定时，判定鉴定检验合格。当鉴定检验的不合格品数超过表2规定时，判定鉴定检验不合格。6.5.2出厂检验a)当出厂检验项目均符合表5规定时，判定该批产品出厂检验合格；b)当出厂检验出现不符合表5规定时，应对备检样品进行不合格项的复验。若复验仍不符合规定，则判定该批产品出厂检验不合格。6.5.3周期检验a)当周期检验项目均符合表6规定时，判定该周期内生产的产品合格。b)当周期检验出现不符合表6规定的项目时，应对备检样品进行不合格项的复验。若复验仍不符合规定，则判定该周期内生产的产品不合格。7包装、标志、运输及贮存7.1包装产品包装应符合SJ20394行业标准的规定。7.2标志7.2.1产品本体标志产品本体标志由正极极性符号、标称电容量、额定电压、生产批号等构成。7.2.2产品包装标志13\nDB52/T929—2014产品包装上应注明：a)制造厂商标；b)电容器的型号；c)额定电压；d)标称电容量及其允许偏差（或代号）；e)气候类别；f)数量；g)制造日期；h)本标准代号。7.3运输运输过程中应严防振动、防冲击和防挤压，并严防日晒雨淋，不得与有毒有害的物品混合装运。7.4贮存在通常的室内贮存环境下（清洁、通风、无腐蚀性气体，温度-5℃～35℃，相对湿度20%～80%,气压86kPa～106kPa）贮存，贮存期间内不对电容器施加任何电应力，即在非工作状态下进行。_________________________________14\n\nDB52/T929-2014
