DB52T 923-2014 LED 灯具的一般要求 18页

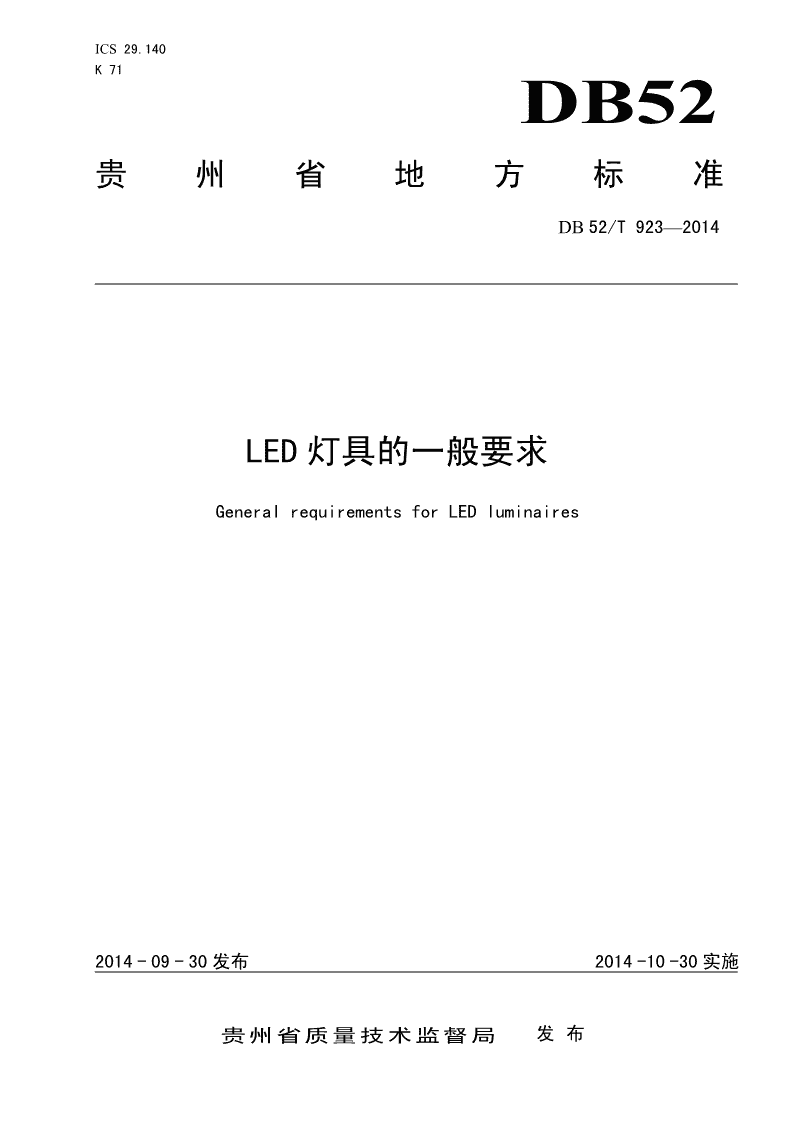

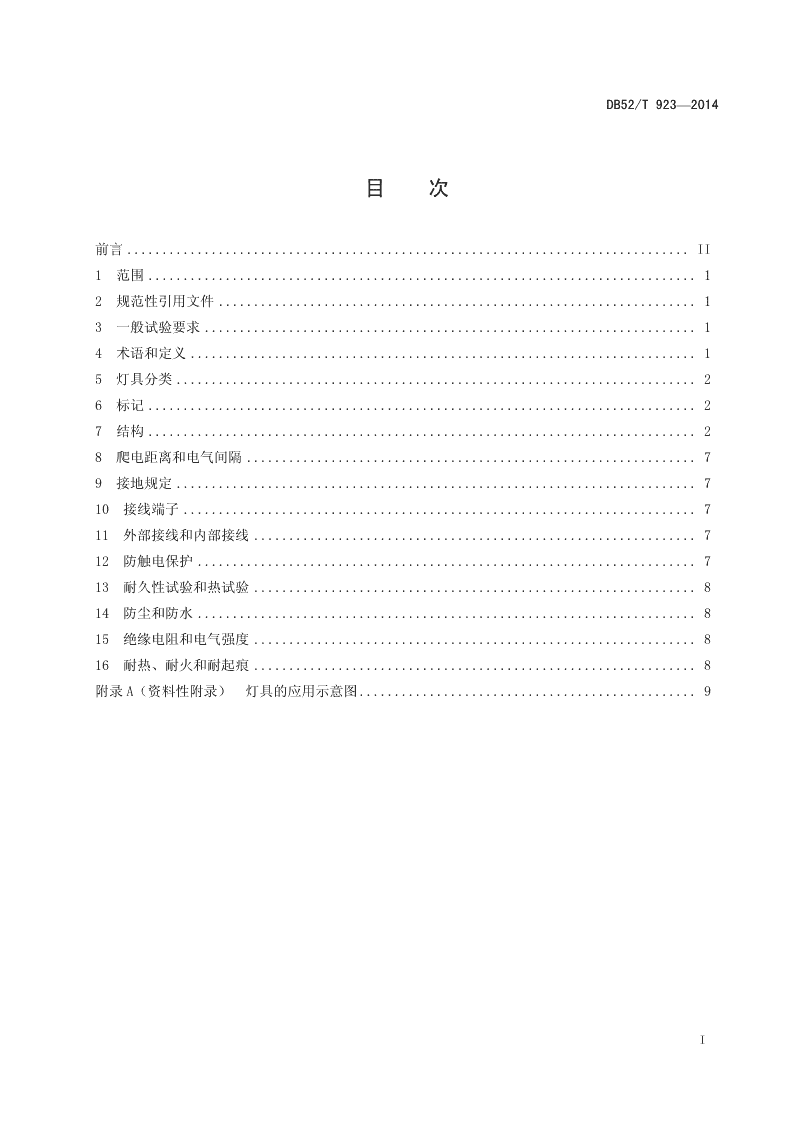

ICS29.140K71DB52贵州省地方标准DB52/T923—2014LED灯具的一般要求GeneralrequirementsforLEDluminaires2014-09-30发布2014-10-30实施贵州省质量技术监督局发布\n\nDB52/T923—2014目次前言................................................................................II1范围..............................................................................12规范性引用文件....................................................................13一般试验要求......................................................................14术语和定义........................................................................15灯具分类..........................................................................26标记..............................................................................27结构..............................................................................28爬电距离和电气间隔................................................................79接地规定..........................................................................710接线端子.........................................................................711外部接线和内部接线...............................................................712防触电保护.......................................................................713耐久性试验和热试验...............................................................814防尘和防水.......................................................................815绝缘电阻和电气强度...............................................................816耐热、耐火和耐起痕...............................................................8附录A（资料性附录）灯具的应用示意图................................................9I\n\n学兔兔www.bzfxw.comDB52/T923—2014前言本标准按照GB/T1.1-2009《标准化指导原则第1部分：标准的结果和编写》给出的规则起草。请注意：本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准中的附录A是资料性附录。本标准由贵州省质量技术监督局提出并归口。本标准起草单位：贵州省标准化院、贵州光浦森光电有限公司。本标准参加起草单位：贵州省机械与电子产品质量监督检验院。本标准主要起草人：邵建平、张继强、折小荣、孙元飞、张明、马静、马丽、杨晓林、王永红、张英峰、王晓、邓红军、张飞。本标准为首次发布。II\n\nDB52/T923—2014LED灯具的一般要求1范围本标准规定适用于室内外照明用LED灯具（以下简称灯具）。本标准规定的灯具采用的电光源为LED通用灯泡（以下简称灯泡），其电源电压不超过1000V。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4208外壳防护等级（IP）代码GB7000.1灯具第1部分：一般要求与试验DB52/T791LED灯泡通用接口DB52/T892LED通用灯泡型式及主要尺寸3一般试验要求应用GB7000.1第0章。在GB7000.1相关章规定的试验应按本标准列出的顺序进行。4术语和定义下列术语和定义适用于本文件。4.1防护型LED通用灯泡protectiveLEDcurrentlightbulb至少为IP65，并具备防碎裂、防振、耐老化功能的LED通用灯泡。4.2安装界面installationinterfaceLED灯具与灯泡的机械接触的面及连接或配合孔。4.3支撑部件supportcomponent在LED灯具中支撑散热器或有散热器灯泡的部件。1\nDB52/T923—20144.4（LED灯具）主要部件mainparts（ofLEDluminaire）被固定在安装表面上，或被直接悬挂或直接安放在安装表面上的部件（它带安装界面，可以带也可以不带光源、底座和辅助装置）。4.5散热器radiator传导和释放热源工作时所产生的热量的装置。4.6散热功率powerdissipation热平衡时，散热器上无缝连接热源（热电阻）的输入功率。4.7散热器热源温度centertemperatureofradiator热平衡时，散热器与无缝连接热源的接触面上的温度。5灯具分类应根据GB7000.1第2章和以下要求进行分类。按灯具特性：a)根据灯具的散热条件分类：分为有散热器灯具和无散热器灯具两类。b)根据灯具的主要部件分类：分为散热器构成灯具的主要部件；支撑部件和散热器组合构成灯具的主要部件；支撑部件构成灯具的主要部件。c)根据灯具使用环境不同分类：分为室外应用灯具和室内应用灯具两类。室外应用的灯具，适宜采用防护型LED通用灯泡；室内应用的灯具，其使用灯泡的防护等级应不低于IP50。6标记应用GB7000.1第3章及以下的要求。为保证正确使用和维护的需要，下列附加项目也应标记在灯具上或标记在对用户是有效的其他地方，例如与灯具一起提供的安装说明书中。a)设计状态（正常工作位置）b)灯具的重量和外形尺寸；c)标出适用灯泡的尺寸规格、功率、色温、IP等级、光斑形状、光源的安装方向等；d)散热器的散热功率、热源温度和热源直径；e)安装环境及安装方式有利于散热的有关提示信息；f)灯具的适用环境；g)适于在“密闭环境”使用，包括相关的环境最高温度、湿度条件。7结构2\nDB52/T923—20147.1概要应用GB7000.1第4章及以下7.2至7.6的规定。7.2灯具的光源和接口型式7.2.1有散热器灯具的灯泡接口结构这类灯具的光源采用无散热器灯泡，如图1所示。灯泡安装固定在散热器的安装界面上，其接口结构符合DB52/T791中6.2.1的规定，接口规格尺寸参见DB52/T791中表1。图1有散热器灯具7.2.2无散热器灯具的灯泡接口结构这类灯具的光源采用有散热器灯泡，如图2所示。灯泡安装固定在支撑部件的安装界面上，其接口结构符合DB52/T791中6.2.2的规定，接口规格尺寸参见DB52/T791中表1。图2无散热器灯具7.3有散热器灯具7.3.1散热器为主要部件的灯具3\nDB52/T923—2014这类灯具的光源采用无散热器灯泡。散热器在安装、维护及使用过程中没有危及安全的结构，例如尖端、锐边和类似的现象。合格性由目视检验。图3散热器为主要部件的灯具7.3.2支撑部件和散热器组合构成主要部件的灯具这类灯具的光源采用无散热器灯泡。散热器和支撑部件是采用螺钉锁紧、铆接、焊接、铸造等方式连接为一体结构，参见图4、图5和图6所示。散热器和支撑部件在安装、维护及使用过程中没有危及安全的结构，例如尖端、锐边和类似的现象。合格性由目视检验。若使用螺钉固定的，合格性符合GB7000.1中4.12.1的规定。图4支撑部件和散热器组合成灯具主要部件的灯具图5支撑部件和散热器组合成主要部件的灯具4\nDB52/T923—2014图6支撑部件与散热器一体式铸造成主要部件的灯具7.4无散热器灯具7.4.1支撑部件为主要部件的灯具这类灯具的光源采用有散热器灯泡。支撑部件应具有足够的机械强度支撑灯泡、灯罩和其他结构部件，使其在正常使用不发生弯曲变形的现象，如图7和图8所示。图7无散热器灯具图8无散热器灯具5\nDB52/T923—20147.5散热器7.5.1散热器上安装界面的表面平整度不低于0.05mm。7.5.2散热器应设计成自清洁的结构，在使用中避免污物堆积，降低散热器的散热功率。散热器上的散热翼片边缘应光滑，没有可能磨损绝缘层的锐边、毛刺等类似现象。合格性由目视检验。7.5.3散热器由导热性能良好的金属或非金属材料制成，散热器的标称散热功率应与灯泡的发热功率匹配，应不小于灯泡的发热功率。7.5.4散热器出厂时生产厂家应分别标示出散热器的热源直径（灯泡直径D一致）及其在7个温度梯度等级（60℃、70℃、80℃、90℃、100℃、110℃、120℃）下相应的散热功率，作为散热器的标称散热功率。7.5.5散热器标称散热功率的合格性试验a)试验应保持在环境温度为30℃±1℃，相对湿度不大于65%的无对流风的环境中进行。b)散热功率的测量仪表在功率因数为1时的精度等级不低于0.5级（满量程）；热源温度的测量仪表的最大允许误差为±0.5℃。c)试验热源与散热器之间是无导热层的无缝理想连接，热源的直径和输入功率宜与灯泡的直径和发热功率保持一致，且热源输入热量（功率）的非散热器散失不得超过10%。d)将热源（热电阻）固定在散热器的热源直径位置上，调节热源的输入功率，并保持热源通电10分钟以上达到热平衡状态，按7.5.4规定的温度梯度，分别测定热源的输入功率。7.5.6合格性在7.5.5的试验中，按7.5.4规定的温度梯度下，测得的热源输入功率应不小于散热器的标称散热功率。7.6灯具的其他结构要求7.6.1灯具的固定安装结构能够承受自身及所匹配的光源和光源安装所需配件的重量。合格性用GB7000.1中4.14悬挂和调节装置中的4.14.1的试验A进行合格性检验。注：考虑到LED通用灯泡的结构特点，灯具合格性检验时应与可能使用的光源一起考虑。7.6.2灯具上靠近或接触到散热器的内部接线或外部接线应具有的防老化或保护的要求。7.6.3配件的安装空间——灯泡的连接线及接插件转换头——线束连接器或接线盒——控制装置——电源（如果有）如果这些附件安装在灯具上，应提供这些附件的固定措施及安装空间。如果这些附件是金属的，具有适当防护来防止腐蚀，应为附件的防护设施提供足够的安装空间。6\nDB52/T923—20147.6.4如果灯具为了适应不同照明效果的灯泡采取了结构措施，应有确定的调节方式并可在选定的位置上牢固保持。7.6.5如果灯具只适用于一种照明效果的灯泡，应具有适当的标记或结构，使其在安装或调换光源时保持灯具的设计照明效果。合格性由目视检验。7.6.6室内或密闭环境使用的灯具，通风及散热条件与灯具的使用条件相符，防止灯具的热堆积，损坏灯泡。8爬电距离和电气间隔应用GB7000.1第11章的规定。9接地规定应用GB7000.1第7章的规定。10接线端子应用GB7000.1第14章和第15章的规定。11外部接线和内部接线应用GB7000.1第5章及以下11.1的规定。室外应用的灯具应具备一个软线固定架，以消除电源电缆连接到线束连接器或灯泡接插件上所产生的张力，如果没有软线固定架，电源电缆的重量将会在连接点上施加一个拉力。合格性由GB7000.1第5章的有关试验来检验，但应采用60N的拉力和0.25Nm的扭矩进行试验。采用拉力和扭矩的数值取决于电源电缆的重量，一般来说，上述规定的数值是合适的，但对于打算安装到高于20m的灯具以及电源电缆的重量给软线固定架的力超过4kg，则应采用100N的拉力和0.35Nm的扭矩进行试验。12防触电保护应用GB7000.1第8章的规定。13耐久性试验和热试验应用GB7000.1第12章规定和以下规定。13.1灯具的耐久性试验，应在GB7000.1第12章的12.3.1中d）考虑到在试验期间，灯具的试验电源电压应为额定电压的（1.10±0.015）倍。13.2灯具的热实验，应在GB7000.1第12章的12.4.1中d）考虑到在试验期间，灯具的试验电压应为额定电压的1.06倍。7\nDB52/T923—201413.3当应用GB7000.1第12章的表给出的限值时，考虑到灯具在工作环境中受自然空气流动的影响，试验罩内测得的温度应减去10℃。仅在室外使用的产品，应在其声称的额定环境温度ta±5℃进行试验，然后在试验测得的温度值中减去10℃。13.4对于IP数值大于IP20的灯具，应在GB7000.1第9章的9.2之后，9.3之前进行本部分第13章规定的GB7000.1第12章12.4、12.5和12.6的相关试验。14防尘和防水应用GB7000.1第9章和以下规定。对IP数字大于IP20的灯具，GB7000.1第9章规定试验的顺序应按本部分第13章的规定。15绝缘电阻和电气强度应用GB7000.1第10章的规定。16耐热、耐火和耐起痕应用GB7000.1第13章的规定。8\nDB52/T923—2014AA附录A（资料性附录）灯具的应用示意图A.1概述为了便于理解灯具的结构和应用示范，本附录给出灯具应用有关的示意图，供理解和应用时参考。A.2室外灯具的应用示意图支撑部件和散热器组合为主要部件的灯具采用无散热器防护型灯泡构成的隧道灯，如图A.1所示。图A.1隧道灯的应用示意图支撑部件为主要部件的灯具采用有散热器防护型灯泡构成的路灯，如图A.2所示。图A.2路灯的应用示意图9\nDB52/T923—2014A.3室内灯具的应用示意图支撑部件和散热器组合为主要部件的灯具采用无散热器灯泡构成的吸顶灯，如图A.3和A.4所示。图A.3吸顶灯的应用示意图图A.4螺口灯应用示意图10\nDB52/T923—2014支撑部件为主要部件的灯具采用有散热器灯泡构成的筒灯，如图A.5所示。图A.5筒灯应用示意图_________________________________11\nDB52/T923-2014
