DB52T 940-2014 LED 通用灯泡 透镜及外罩的型式和主要尺寸 18页

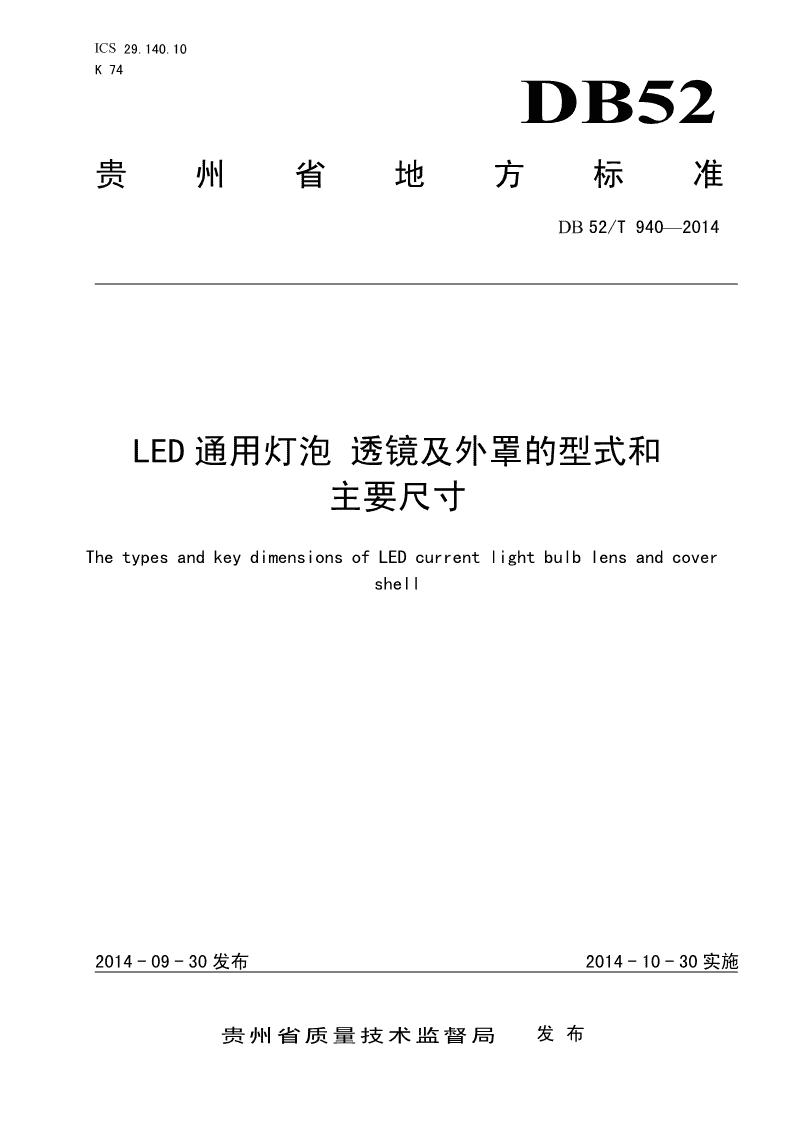

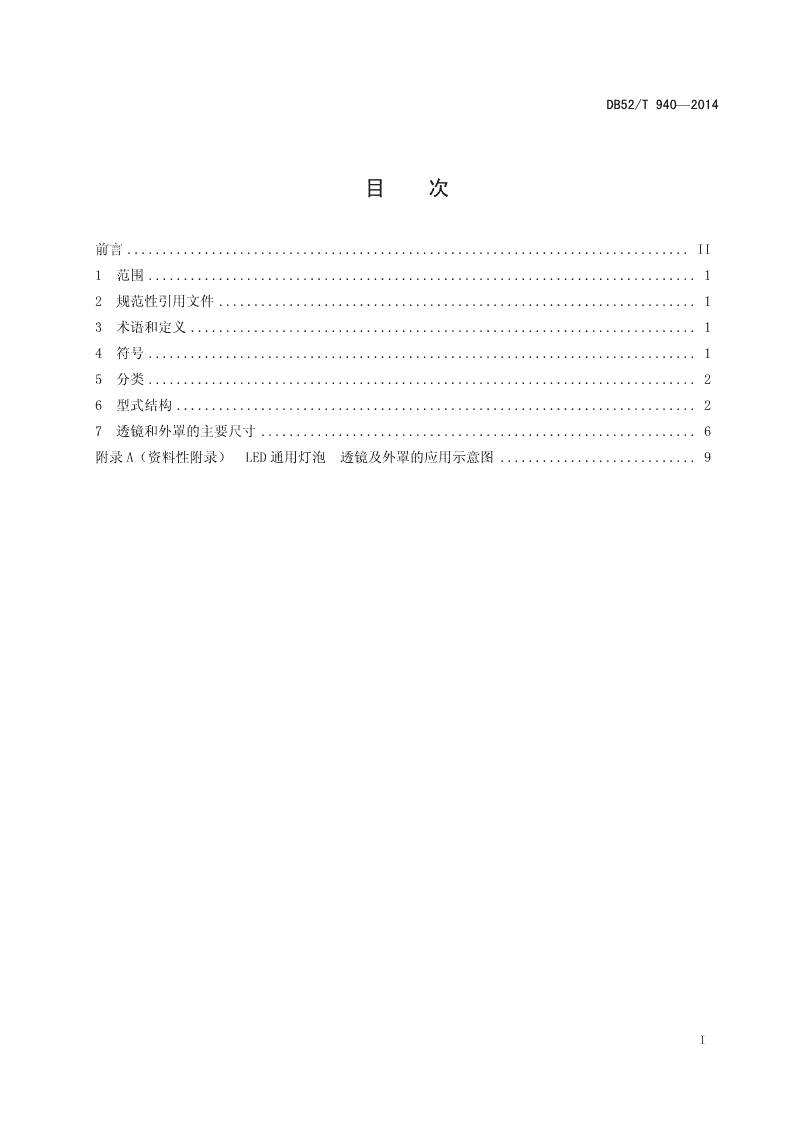

ICS29.140.10K74DB52贵州省地方标准DB52/T940—2014LED通用灯泡透镜及外罩的型式和主要尺寸ThetypesandkeydimensionsofLEDcurrentlightbulblensandcovershell2014-09-30发布2014-10-30实施贵州省质量技术监督局发布\n\nDB52/T940—2014目次前言................................................................................II1范围..............................................................................12规范性引用文件....................................................................13术语和定义........................................................................14符号..............................................................................15分类..............................................................................26型式结构..........................................................................27透镜和外罩的主要尺寸..............................................................6附录A（资料性附录）LED通用灯泡透镜及外罩的应用示意图............................9I\n\n学兔兔www.bzfxw.comDB52/T940—2014前言本标准按GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由贵州省标准化院和贵州光浦森光电有限公司联合提出。本标准由贵州省标准化院归口。本标准起草单位：贵州省标准化院、贵州光浦森光电有限公司。本标准参加起草单位：贵州省机械电子产品质量监督检验院。本标准主要起草人：邵建平、张继强、马静、马丽、折小荣、张明、孙元飞、章俊华、杨晓林、王晓、张英峰、曹珩、王永红、张树忠。本标准为首次发布。II\n\nDB52/T940—2014LED通用灯泡透镜及外罩的型式和主要尺寸1范围本标准规定了LED通用灯泡（以下简称灯泡）透镜及外罩的术语与定义、分类、型式结构、主要尺寸。本标准适用于LED通用灯泡使用的透镜及外罩。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1804一般公差未注公差的线性和角度尺寸的公差GB/T13962-2009光学仪器术语DB52/T892LED通用灯泡型式和主要尺寸3术语和定义下列术语和定义适用于本文件。3.1光学零件opticalparts对光进行反射、折射、衍射、偏振、滤光和分色等作用的零件。[GB/T13962-2009定义6.1]3.2LED通用灯泡透镜（简称透镜）LEDcurrentlightbulblens有两个面（其中至少一个面是曲面）的透明介质或这种介质组合的光学零件，应用在LED通用灯泡上，具有光路调节作用，与LED通用灯泡的其它部件配合实现LED通用灯泡的防护。3.3LED通用灯泡外罩（简称外罩）LEDcurrentlightbulbcovershell应用在LED通用灯泡上的光学零件，具有漫射出光的效果，与LED通用灯泡的其它部件配合实现LED通用灯泡的防护。4符号下列符号和代号适用于本文件。D：灯泡的直径；1\nDB52/T940—2014dT：透镜的直径；dz：外罩的外径；dT1：透镜第1阶嵌槽直径；dT2：透镜第2阶嵌槽直径；dT3：透镜第3阶嵌槽直径；dz1：外罩的内径；hT：透镜固定边厚度；hT1：透镜第1阶嵌槽深度；hT2：透镜第2阶嵌槽深度；hT3：透镜第3阶嵌槽深度；h2：灯泡的高度（不包括散热器部分）；wT：透镜固定边宽度。5分类5.1按透镜在灯泡中的连接装配方式，分为普通透镜和嵌槽式透镜，嵌槽式透镜又分为一阶嵌槽透镜和二阶或三阶嵌槽透镜。5.2按外罩在灯泡中与其它部件的连接结构不同，分为普通外罩、平外罩和嵌槽式外罩，嵌槽式外罩又分为一阶嵌槽外罩和二阶嵌槽外罩。6型式结构6.1透镜的型式结构6.1.1普通透镜的型式结构普通透镜的型式结构如图1所示，主要尺寸见表1。图1普通透镜的型式结构图2\nDB52/T940—20146.1.2嵌槽式透镜的型式结构嵌槽式透镜的型式结构用于在透镜内设置嵌槽来安装灯泡的其它结构部件。当灯泡的内罩嵌入透镜时，采用一阶嵌槽透镜，其型式结构如图2所示，主要尺寸见表1。当透镜是灯泡主体支撑结构时，采用二阶或三阶嵌槽透镜，其型式结构如图3所示，主要尺寸见表2。图2一阶嵌槽透镜的型式结构图图3二阶或三阶嵌槽透镜的型式结构图3\nDB52/T940—20146.2外罩的型式结构6.2.1普通外罩的型式结构普通外罩的型式结构如图4所示，主要尺寸见表3。图4普通外罩的型式结构图6.2.2平外罩的型式结构平外罩的型式结构如图5所示，主要尺寸见表1。图5平外罩的型式结构图4\nDB52/T940—20146.2.3一阶嵌槽外罩的型式结构一阶嵌槽外罩的型式结构如图6所示，主要尺寸见表1。图6一阶嵌槽外罩的型式结构图6.2.4二阶嵌槽外罩的型式结构二阶嵌槽外罩的型式结构如图7所示，主要尺寸见表2。图7二阶嵌槽外罩的型式结构图5\nDB52/T940—20147透镜和外罩的主要尺寸7.1透镜的主要尺寸透镜的主要尺寸见表1。表1透镜/嵌槽式外罩的主要尺寸表单位：mm嵌槽DdTwThTdT1hT120111.01.5--25161.52.0--30182.02.5--40282.02.521550322.53.022560402.53.029670503.03.529680563.03.536890663.04.0488100763.04.0569110863.04.5689120963.04.58091301063.04.5909注：dT的上公差为0.1，下公差为0，未标注公差应符合GB/T1804的规定。6\nDB52/T940—2014表2嵌槽式透镜/嵌槽式外罩的主要尺寸表单位：mm嵌槽DdTwThT第一阶第二阶第三阶dT1hT1dT2hT2dT3hT320111.01.5------25161.52.0------30182.02.5------40282.02.52110.0--241.050322.53.02210.0--241.060402.53.02912.5296.5322.370503.03.52912.5296.5362.380563.07.03014.5506.0--90663.04.03016.5508.5522.8100763.08.05616.0686.0--110863.04.56218.0688.8723.3120963.04.56618.0808.8823.31301063.04.57018.0908.8923.3注：dT的上公差为0.1，下公差为0，未标注公差应符合GB/T1804的规定。7\nDB52/T940—20147.2外罩的主要尺寸普通外罩和平外罩的主要尺寸见表3，嵌槽式外罩的主要尺寸见表1和表2。表3普通外罩的主要尺寸表单位：mmDdZdZ120≤13.01125≤18.01630≤20.51840≤30.52850≤34.53260≤43.54070≤53.55080≤59.55690≤69.566100≤79.576110≤89.586120≤99.596130≤109.5106注：dZ1的上公差为0.10，下公差为0.00，未标注公差应符合GB/T1804的规定。7.3构成灯泡的尺寸7.3.1透镜的内外光学曲面外形和尺寸根据具体产品设计确定，构成灯泡后的整体高度应符合DB52/T892中的h2的规定。7.3.2外罩的曲面外形和尺寸根据具体产品设计确定，构成灯泡后的整体高度应符合DB52/T892中的h2的规定。8\nDB52/T940—2014AA附录A（资料性附录）LED通用灯泡透镜及外罩的应用示意图A.1概述为了便于理解透镜和外罩的有关概念，本附录给出透镜、外罩及其在灯泡上应用的示意图，供应用参考。A.2普通透镜示意图采用非光学成像技术得到的普通透镜，如图A.1所示。图A.1普通透镜示意图A.3嵌槽式透镜示意图三阶嵌槽透镜，如图A.2所示。图A.2三阶嵌槽透镜的示意图A.4透镜在灯泡上应用透镜在灯泡上应用如图A.3所示。9\nDB52/T940—2014图A.3透镜在灯泡上的应用示意图A.5普通外罩在灯泡上的应用示意图普通外罩在灯泡上应用如图A.4所示。图A.4普通外罩在灯泡上的应用示意图A.6平外罩在灯泡上的应用示意图平外罩在灯泡上应用，如图A.5所示。图A.5平外罩在灯泡上的应用示意图10\nDB52/T940—2014A.7嵌槽式外罩在灯泡上的应用示意图嵌槽式外罩在灯泡上应用，如图A.6所示。图A.6嵌槽式外罩在灯泡上的应用示意图_________________________________11\nDB52/T940-2014
