DB52_T_791-2013LED灯泡通用接口完整 28页

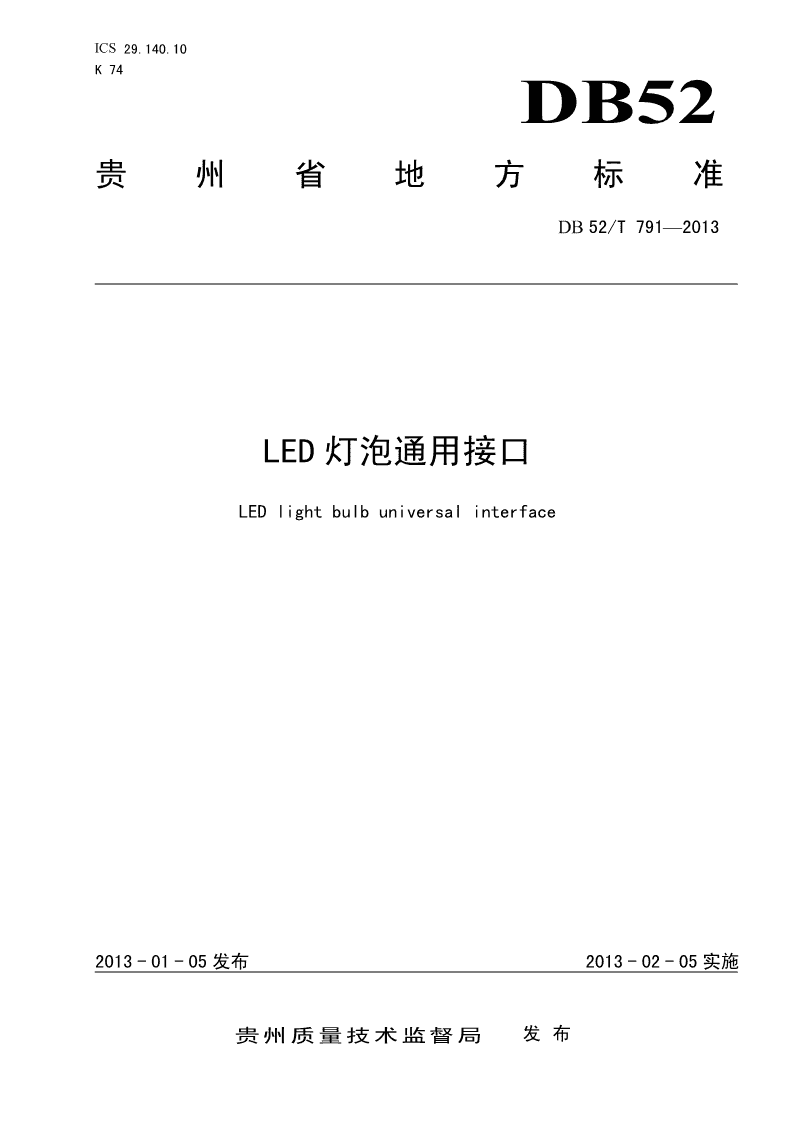

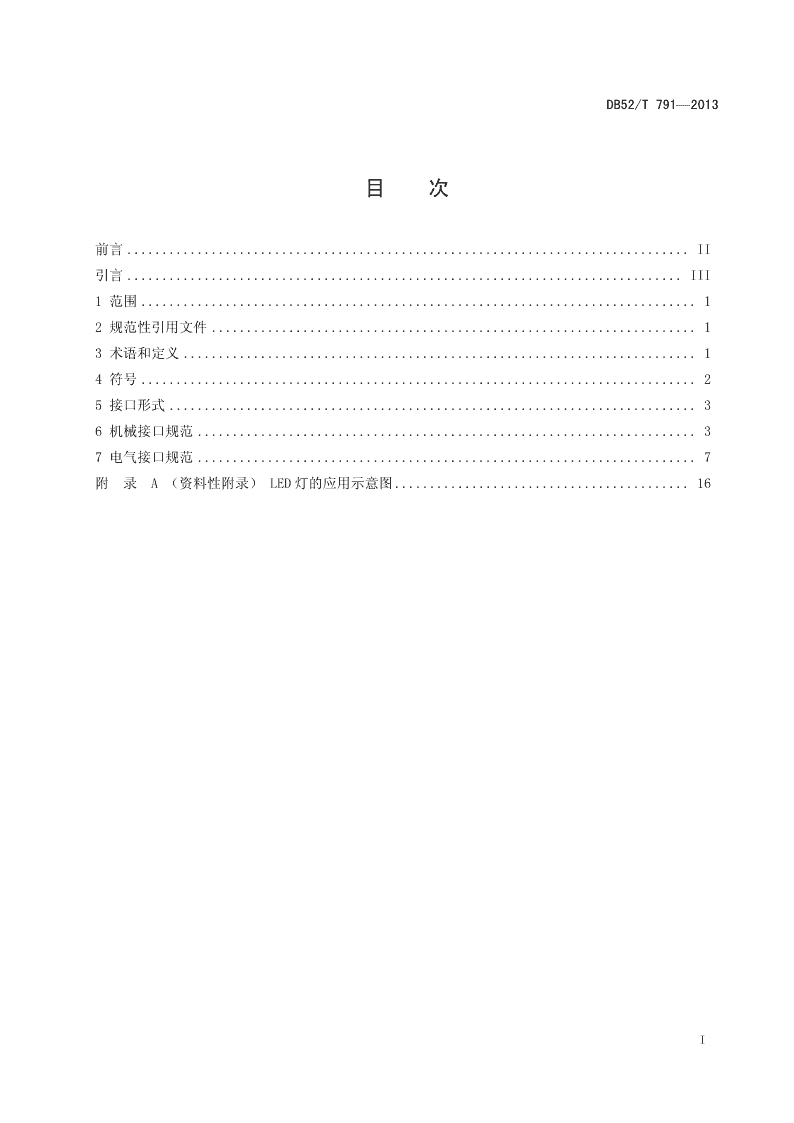

ICS29.140.10K74DB52贵州省地方标准DB52/T791—2013LED灯泡通用接口LEDlightbulbuniversalinterface2013-01-05发布2013-02-05实施贵州质量技术监督局发布\n\nDB52/T791—2013目次前言................................................................................II引言...............................................................................III1范围...............................................................................12规范性引用文件.....................................................................13术语和定义.........................................................................14符号...............................................................................25接口形式...........................................................................36机械接口规范.......................................................................37电气接口规范.......................................................................7附录A（资料性附录）LED灯的应用示意图..........................................16I\n\nDB52/T791—2013前言本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准的某些内容可能涉及专利内容，本文件的发布机构不承担识别这些专利的责任。本标准中的附录A是资料性附录。本标准由贵州省标准化院和贵州光浦森光电有限公司提出。本标准由贵州省质量技术监督局归口。本标准起草单位：贵州省标准化院、贵州光浦森光电有限公司。本标准参加起草单位：贵州省机械与电子产品质量监督检验院。本标准主要起草人：邵建平、张继强、折小荣、马丽、张明、马静、陈新贵、孙元飞、张书峰、章俊华、王永红、张哲源、张树忠。II\nDB52/T791—2013引言LED半导体照明作为新一代照明技术，具有光电转换率高、光源方向易控、照明时段和方式可控、光源显色性高、合理设计下具有较高的功率因数等其它现有照明技术无法比拟的五大节能优势，是大力推进发展的照明技术。目前，我国快速发展的LED照明产业至今仍未建立通用的产品技术平台与固定规格的LED光源，导致难以真正意义上实现规模化生产和应用。创建以LED灯泡为通用光源的产业架构，建立一种面向照明终端产品的标准化体系，统一LED灯泡的通用接口标准，实现LED灯泡、灯具和照明控制在产品生产和使用上各自独立。不同企业可以借助通用标准来整合、生产、组装、维护照明产品。有利于LED照明生产企业、配套设备生产企业和照明用户发挥各自优势，节约社会资源，也有利于各生产企业和用户规划照明应用的发展方向，实现长远的发展目标。III\n\nDB52/T791—2013LED灯泡通用接口1范围本标准规定了LED灯泡（下简称灯泡）通用接口的术语与定义、符号、接口形式、机械接口规范、电气接口规范等。本标准适用于LED灯泡与LED灯具的机械接口和电气接口通用要求。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T192普通螺纹基本牙型GB/T197普通螺纹公差GB4208外壳防护等级(IP代码)GB7000.1灯具第1部分：灯具一般安全要求与试验GB/T24826普通照明用LED和LED模块术语和定义3术语和定义下列术语和定义适用于本文件。3.1发光二极管（LED）lightemittingdiode被电流激发时能发出光辐射的P-N结固态器件。[GB/T24826-2009，定义2.16]3.2LED灯泡LEDlightbulb采用LED作为发光体，可以独立使用、可互换和更换，用非破坏性手段不可拆分的光源。其供电方式为市电直接供电或外部驱动电源供电；额定电压为交流220V、36V、18V，直流5V、12V、24V、48V。3.3灯具luminaire凡是能分配、透出或转变一个或多个光源发出光线的一种器具，并包括支承、固定和保护光源必需的所有部件（但不包括光源本身），以及必需的电路辅助装置和将它们与电源连接的装置。[GB7000.1-2007，定义1.2.1]3.41\nDB52/T791—2013LED灯具LEDluminaire采用LED灯泡为光源的灯具。3.5机械接口mechanicalinterface由灯泡端和灯具端相互接触的面及连接或配合孔构成。3.6电气接口electricinterface用于灯泡的电气接插件及线束连接器。3.7底座base连接灯泡与LED灯具的标准器件，底座上有机械接口，安装在LED灯具上，起到固定、连接LED灯泡的作用。3.8电气接插件electricconnector相互配套的插头与插座，一种电缆连接装置。通常分为常规接插件和防水专用接插件。3.9线束连接器wiringharnessconnector线束连接器是控制装置和供电电源与灯泡实现一进多出的功能性电缆连接装置，为一个或多个灯泡提供供电和控制的电缆连接，通常分为束式与盒式两类。3.10接插件转换头connectorconversionhead连接灯泡（具有接插件插头）与线束连接器的器件，一端是接插件的插座，另一端是防水专用接插件的插头构成接插件转换头。3.11安装界面installationinterfaceLED灯具与灯泡的机械接触的面及连接或配合孔。4符号下列符号和代号适用于本文件。M：机械接口。E：电气接口。Z：接插件的插座端（又称“母头”）。Y：接插件的插头端（又称“公头”）。D：灯泡及灯泡接口外径。2\nDB52/T791—2013D1：灯泡固定孔或螺孔分布圆直径。D2：灯泡的散热器界面开孔直径。D3：灯泡的散热器外径、灯泡底座卡口段外径、外卡环外径。D4：灯泡的外罩外径。¢：灯泡固定孔或螺孔直径。Φ：灯泡电缆出线孔直径。l：螺栓埋入长度。h1：灯泡的散热器高度。h2：灯泡的高度（不包括散热器部分）。L：电缆出线孔中心点与灯泡中心点之间的距离（偏心距）。H：线束连接器的高度。L1：线束连接器固定面的长度。L2：线束连接器两侧地脚螺孔间距。W1：线束连接器固定面的宽度。W2：线束连接器同侧地脚螺孔间距。5接口形式5.1灯泡的接口类型分为灯泡机械接口、灯泡电气接口。5.2灯泡接口的连接方式分为灯泡与LED灯具之间机械连接、灯泡与线束连接器之间的电气连接、线束连接器与供电或控制装置之间的电气连接。5.3灯泡机械接口的安装形式分为无散热器灯泡与散热器（灯具端散热器）平装界面安装形式的机械接口、无散热器灯泡与散热器（灯具端散热器）嵌入界面安装形式的机械接口、有散热器灯炮与无散热器灯具界面安装形式的机械接口。5.4灯泡机械接口的电缆出线方式分为顶出线、侧出线。6机械接口规范6.1灯泡端机械接口的开孔及尺寸灯泡端机械接口的安装界面开孔结构如图1所示，尺寸要求见表1。3\nDB52/T791—2013说明：Φ—灯泡电缆顶出出线孔的开孔直径；L—为出线孔的偏心距，取值可参见表1。灯泡端机械接口的固定孔¢-6应均匀分布，孔间夹角60°，开孔直径根据表1中固定螺钉的直径来确定。灯泡电缆侧出线时为顶出线的同相线位置侧出，侧出线开孔直径为8mm或6mm。图1灯泡端机械接口的安装界面开孔结构图6.2灯具端机械接口的开孔及尺寸6.2.1有散热器灯具机械接口的开孔及尺寸有散热器灯具机械接口的安装界面开孔结构通常有两种：a)机械接口外径D＞70mm的开孔结构如图2所示，接口尺寸要求见表1。b)机械接口外径D≤70mm的开孔结构如图3所示，接口尺寸要求见表1。4\nDB52/T791—2013说明：¢20—灯泡的接插件Y头在安装界面上的通孔开孔直径；¢24—常规接插件Z头法兰固定孔分布圆直径，其中固定孔为¢2.5螺孔-3孔均布；¢31—常规接插件Z头法兰面开孔直径。灯具端机械接口的固定孔为¢螺孔-6孔均匀分布，孔间夹角60°，螺孔直径M3.5mm。图2有散热器灯具机械接口（D＞70mm）的安装界面开孔结构图说明：¢12—灯泡的常规接插件Y头在安装界面上的通孔开孔直径；¢18—常规接插件Z头法兰固定孔分布圆直径，其中固定孔为¢2.5螺孔-3孔均布；¢25—常规接插件Z头法兰面开孔直径。灯具端机械接口的固定孔为¢螺孔-6孔均匀分布，孔间夹角60°，螺孔根据表1螺钉直径来确定。图3有散热器灯具机械接口（D≤70mm）的安装界面开孔结构图6.2.2无散热器灯具机械接口的开孔及尺寸开孔结构如图4所示，尺寸要求见表1。5\nDB52/T791—2013灯具端机械接口的固定孔为¢螺孔-6孔均匀分布，孔间夹角60°，螺孔根据表1螺钉直径来确定。无散热器灯具采用板式结构时，板厚﹤1.5mm；D≥60mm时，6孔均匀分布，固定孔直径为3mm，宜用ST3.5的自攻螺钉固定。图4无散热器灯具机械接口的安装界面开孔结构图6.3机械接口规格尺寸6.3.1机械接口规格尺寸见表1，允许公差为±0.1mm。表1灯泡机械接口规格尺寸D/mmD1/mmD4/mmL/mm¢/mm适合功率/W2016132M1.6<32521182M1.63025202M1.6<54035302M1.65042342M2.5<106052442M2.57062542M2.5<1580706018M3.5<2190807018M3.5<30100908027M3.5<441101009027M3.5<6412011010033M3.5<9013012011033M3.5<130D2=D4+0.5mm。D3≤D4-1.0mm。灯泡出线孔直径Φ根据灯泡接插件Y头尺寸确定。6.3.2机械接口的固定螺栓直径与螺栓埋入长度应符合表2规定，固定孔、螺孔尺寸应符合M3.5、M2.5、M1.6螺栓的使用。表2固定螺栓的直径与螺栓埋入长度¢/mml/mm平头/圆头M3.5≥3.8M2.5≥2.5M1.6≥2.5十字平头/圆头ST3.5不小于薄板安装界面厚度6.4械接口电缆通孔的定位规则及开孔尺寸6.4.1机械接口顶出电缆的通孔定位规则灯泡端和灯具端机械接口顶出线通孔定位规则：6\nDB52/T791—2013a)灯泡端顶出电缆的出线孔开孔定位如图2所示，出线孔的圆心位于相邻机械接口固定孔夹角平分线上，采用常规接插件时，灯泡端的Y头上定位缺口面对准机械接口面圆心方向。c)灯具端接插件Y头的通过孔定位如图3和图4所示，通过孔的圆心位于相邻机械接口固定孔夹角平分线上。d)出线孔或通过孔的圆心与机械接口中心偏心距应符合表1规定。6.4.2机械接口侧出电缆的通孔定位规则灯泡端和灯具端机械接口侧出线通孔定位规则：a）灯泡端侧出电缆的出线孔开孔定位应与顶出线的同相线位置侧出，侧出线开孔直径为8mm或6mm。b）灯具端接插件Y头通过孔在机械接口外开孔或不开孔。6.4.3电缆通孔的开孔尺寸灯泡电缆通孔的开孔尺寸要求应符合表3规定。表3通孔开孔尺寸通孔名称直径/mm允许公差/mm灯泡端顶出电缆出线孔8±0.05灯泡端侧出电缆出线孔6、8±0.05灯具端接插件Y头通过孔12、20±0.056.5无散热器灯泡安装要求无散热器灯泡在散热器（灯具端散热器）安装界面上的安装要求：a)平装式安装要求灯泡直接安装在散热器（灯具端散热器）的安装界面表面上；b)嵌入式安装要求散热器（灯具端散热器）的安装界面为凹槽结构，灯泡嵌入凹槽内，凹槽的直径D+0.15mm，深度可按要求确定。7电气接口规范7.1电气接口的结构7.1.1接插件接插件由插头和插座相互配套组成,分为常规接插件和防水专用。每套插头和插座的芯数和芯针示意图如图5所示，定义如下：a)接插件内部的芯线数为4芯。b）接插件针脚定义：1针—V1+（或火线）、2针—V1-（或零线）为电源接入；3针—V2－、4针—V2＋为信号接入。c）接插件针脚的配线颜色定义：1针-红色、2针-淡蓝色、3针-白色、4针-橙色。d）接插件的多孔配线颜色要求见表9。7\nDB52/T791—2013图5接插件芯针定义示意图7.1.2常规接插件7.1.2.1常规接插件的插座端（Z）常规接插件的插座端有三种结构，分别为非固定式直接插座、固定式直接插座、固定式弯接插座。结构及尺寸如下：a）非固定式直接插座结构如图6所示，尺寸要求见表4，其不具有防水功能。图6非固定式直接插座端结构图b）固定式直接插座端结构如图7所示，尺寸要求见表4，其有防水垫圈及固定孔，与灯炮上Y头配套使用时，具有防水功能。图7固定式直接插座端结构图c）固定式弯接插座端结构如图8所示，尺寸要求见表4，其有防水垫圈及固定孔，与灯泡上Y头配套使用时，具有防水功能。8\nDB52/T791—2013表4常规接插件插座端尺寸符号描述规格尺寸/mm符号描述规格尺寸/mmdZ-1直径110dZ-11直径63dZ-2直径25dZ-12直径718、24wZ-3宽度13.5dZ-13直径824、30wZ-4宽度24lZ-14长度338lZ-5长度18.1wZ-15宽度318.5dZ-6直径31.1lZ-16长度434dZ-8直径512wZ-21宽度42、0长度3、长度4及宽度3的尺寸为参考尺寸。D≤70时，直径7取18mm、直径8取24mm，宽度4取2mm。D＞70时，直径7取24mm、直径8取30mm，宽度4为0mm。接插件固定时，接插件上的缺口对准机械接口面圆心方向。图8固定式弯接插座端结构图7.1.2.2常规接插件插头端（Y）常规接插件插头端有两种结构，与Z头配套使用，分别为无护套插头、有护套插头。结构及尺寸如下：a）有护套插头端结构如图9所示，尺寸要求见表5。b）无护套插头端结构如图10所示，尺寸要求见表5。9\nDB52/T791—2013图9常规接插件有护套插头端结构图图10常规接插件无护套插头端结构图表5常规接插件插头端尺寸符号描述规格尺寸/mm符号描述规格尺寸/mmdY-1直径110.0dY-8直径512.0dY-2直径25.0lY-9长度29.6wY-3宽度13.5dY-17直径98.0wY-4宽度24.0dY-18直径1011.0、12.5lY-5长度18.1lY-20长度51.0、1.52.5、3.5、4.5、5.5、dY-6直径31.2lY-21长度66.5、7.5、8.54个插针露出长度均为7.1mm。直径10为参考尺寸。螺纹连接时，直径10取12.5mm；粘接时，直径10取11.0mm。当无护套输出端有防水胶圈时，长度5取1.0mm；无防水胶圈时，长度5取1.5mm。长度6为参考尺寸，根据设计需要在7个等级中选择。7.1.3防水专用接插件7.1.3.1防水专用接插件插座端（Z）防水专用接插件插座端的螺纹采用标准公制螺纹，牙型符合GB/T192的规定，公差应符合GB/T197的规定，防护等级应符合GB4208的规定不低于IP65。防水专用接插件插座端两种结构分别如图11和图12所示，尺寸要求见表6。10\nDB52/T791—2013图11防水专用接插件插座端1结构图图12防水专用接插件插座端2结构图表6防水专用接插件插座端尺寸符号描述规格尺寸/mm符号描述规格尺寸/mmdZ-1直径110.0dZ-11直径715.0dZ-2直径25.0dZ-12直径817.4dZ-3宽度13.5lZ-13长度31.0wZ-4宽度24.0wZ-14宽度37.0lZ-5长度18.1lZ-15长度40.34dZ-6直径31.1lZ-16长度510.0dZ-8直径512.0dZ-19直径918.9dZ-10直径613.8---7.1.3.2防水专用接插件插头端（Y）防水专用接插件插头端的螺纹采用标准公制螺纹，牙型符合GB/T192的规定，公差应符合GB/T197的规定，防水等级应符合GB4208的规定不低于IP65。防水专用接插件插头端结构如图13所示，固定式防水专用接插件插头端结构如图14所示，尺寸要求见表7。11\nDB52/T791—2013图13防水专用接插件插头端结构图图14固定式防水专用接插件插头端结构图表7防水专用接插件插头端尺寸符号描述规格尺寸/mm符号描述规格尺寸/mmdY-1直径110.0dY-11直径715.0dY-2直径25.0lY-13长度31.0wY-3宽度13.5lY-15长度40.34wY-4宽度24.0lY-16长度510.0dY-6直径31.2dY-17直径98.0dY-8直径512.0dY-18直径1011.0、12.5lY-9长度29.6dY-19直径1118.9dY-10直径613.8lY-21长度62.5、3.5、4.5、5.5、6.5、7.5、8.54个插针露出长度均为7.1mm。直径10为参考尺寸。螺纹连接时，直径10取12.5mm；粘接时，直径10取11mm。直径9为参考尺寸。长度6为参考尺寸，根据设计需要在7个等级中选择。7.2线束连接器7.2.1线束连接器的结构分类及规格7.2.1.1线束连接器分为束式和盒式两种结构。7.2.1.2束式线束连接器插座个数分为1、2、3、4、6等五个规格。7.2.1.3盒式线束连接器插座个数分为4、6、8、10等四个规格。12\nDB52/T791—20137.2.1.4线束连接器上插座应配有帽盖，不使用时，插座用帽盖封紧。7.2.1.5线束连接器插座端应标注接口序号。7.2.2束式线束连接器束式线束连接器用一根总电缆分支出一个或多个插座，结构如图15所示。图15束式线束连接器结构图7.2.3盒式线束连接器盒式线束连接器在接线盒内布置多个插座，电缆总线由多个插座引出。盒式线束连接器立出线结构如图16所示，盒式线束连接器平出线结构如图17所示。图16盒式线束连接器双立出线结构图13\nDB52/T791—2013a）单平出线结构图b）双平出线结构图图17盒式线束连接器平出线结构图7.2.4盒式线束连接器的规格尺寸盒式线束连接器的一般规格尺寸见表8，尺寸允许公差见表9。盒式线束连接器尺寸根据需要可按要求设计。表8盒式线束连接器的规格尺寸盒式4插座4插座6插座6插座8插座8插座10插座10插座线束连接器单平出线双立出线双平出线双立出线双平出线双立出线双平出线双立出线/mm/mm/mm/mm/mm/mm/mm/mm地脚螺孔L2×W2L2×W2L2×W2L2×W2L2×W2L2×W2L2×W2L2×W2间距106×3082×40106×30106×40130×30130×40154×30154×40L1×W1×HL1×W1×HL1×W1×HL1×W1×HL1×W1×HL1×W1×HL1×W1×HL1×W1×H外型尺寸116×40×3292×50×40116×40×32116×50×40140×40×32140×50×40164×40×32164×50×4014\nDB52/T791—2013表9线束连接器外型尺寸允许公差尺寸允许公差/mmH±0.5L1±0.5L2±0.1W1±0.5W2±0.17.2.5线束连接器与控制及电源装置连接依照线束连接器每组输出接口配线颜色确定其输入端与控制及电源装置之间电气接口的连接见表10。表10线束连接器输出端接口配线匹配表电源线颜色线束连接器输出接口控制线颜色零线火线地线接口1白蓝接口2白橙接口3白绿接口4白棕接口5白灰淡蓝红黑接口6红蓝接口7红橙接口8红绿接口9红棕接口10红灰15\nDB52/T791—2013AA附录A（资料性附录）LED灯的应用示意图A.1概述为了便于理解LED灯泡及接口的有关概念和应用示范，本附录给出灯炮接口有关的示意图，供应用参考。A.2灯泡应用示意图LED灯泡在螺口灯具上应用的示意图如图A.1所示。图A.1LED灯泡在螺口灯具上应用的示意图A.3灯泡安装示意图A.3.1无散热器灯泡安装在带散热器灯具上示意图如图A.2所示。16\nDB52/T791—2013图A.2无散热器灯泡安装在带散热器灯具上示意图A.3.2带散热器灯泡安装在无散热器灯具（板式安装界面）上的示意图如图A.3所示。图A.3带散热器灯泡安装在板式安装界面上的示意图A.4灯泡外观示意图A.4.1带防水专用接插件Y头有散热器顶出线的LED灯泡外观示意图如图A.4所示。图A.4带防水专用接插件Y头有散热器顶出线的LED灯泡外观示意图17\nDB52/T791—2013A.4.2带防水专用接插件固定式Y头无散热器顶出线的LED灯泡外观示意图如图A.5所示。图A.5带防水专用接插件固定式Y头无散热器顶出线的LED灯泡外观示意图A.4.3带防水专用接插件Y头无散热器侧出线的LED灯泡外观示意图如图A.6所示。图A.6带防水专用接插件Y头无散热器侧出线的LED灯泡外观示意图A.4.4带常规接插件Y头顶出线的LED灯泡外观示意图如图A.7所示。图A.7带常规接插件Y头顶出线的灯泡外观示意图A.5电气接插件应用示意图A.5.1接插件转换头应用外观示意图如图A.8所示。18\nDB52/T791—2013图A.8接插件转换头A.5.2常规接插件外观示意图如图A.9所示。图A.9常规接插件外观图A.5.3防水专用接插件外观示意图如图A.10所示。图A.10防水专用接插件外观图A.5.4固定式接插件与灯泡装配连接示图如图A.1所示。19\nDB52/T791—2013图A.11固定式接插件与灯泡装配示图A.6灯泡与线束连接器连接A.6.1灯泡的电气接口采用电缆固定头带防水专用接插件插头时，与线束连接器端的插座直接连接,连接如图A.12所示。图A.12灯泡与1转2口线束连接器连接的示图A.6.2灯泡的电气接口采用常规接插件插头或固定式防水专用接插件插头时，应使用接插件转换头与线束连接器连接，连接如图A.13所示。图A.13灯泡通过接插件转接头与1转2口线束连接器连接的示图_________________________________20\nDB52/T791-2013
