DB52_T_1117-2016240V 工频直流供电系统（完整） 36页

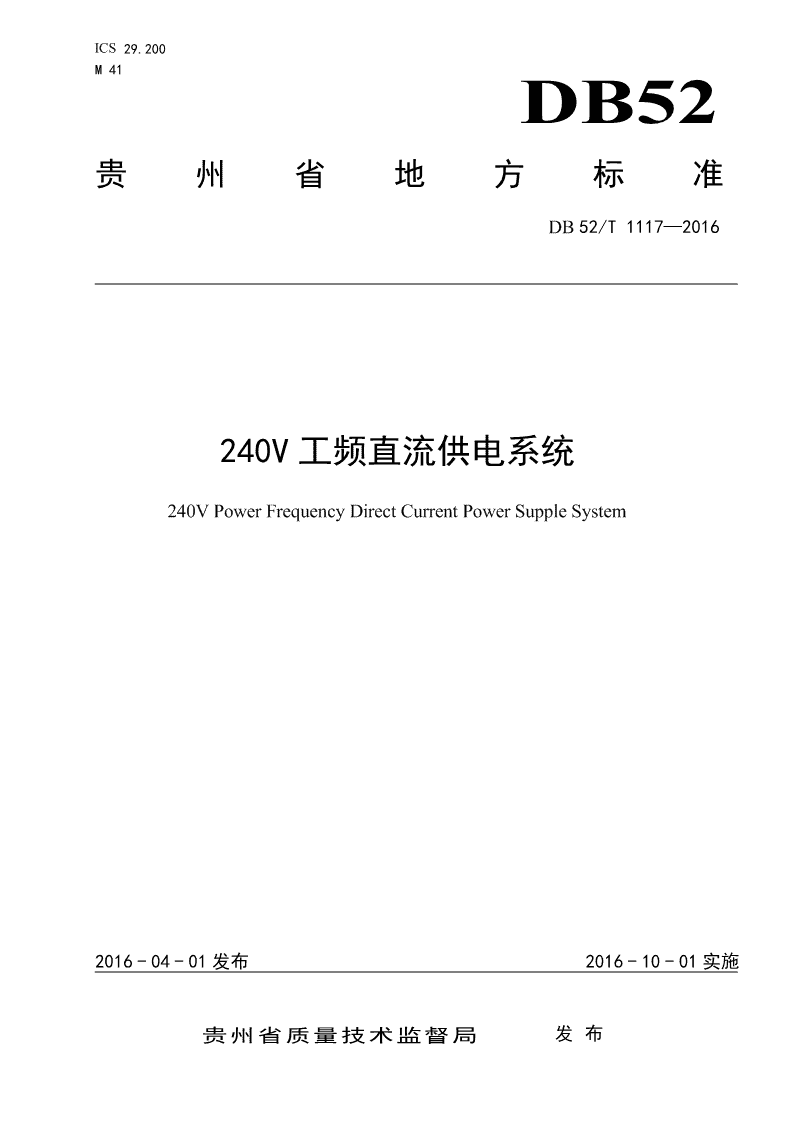

ICS29.200M41DB52贵州省地方标准DB52/T1117—2016240V工频直流供电系统240VPowerFrequencyDirectCurrentPowerSuppleSystem2016-04-01发布2016-10-01实施贵州省质量技术监督局发布\n\nDB52/T1117—2016目次前言.................................................................................I1范围..............................................................................12规范性引用文件....................................................................13术语和定义........................................................................14产品组成与分类....................................................................25技术要求..........................................................................26试验.............................................................................127检验规则.........................................................................228标志、包装、运输、贮存...........................................................25附录A（规范性附录）系统配电结构说明.............................................27附录B（资料性附录）通信设备（末端设备机架配电）控制方式及电源接线标准...........29I\n\nDB52/T1117—2016前言本标准按照GB/T1.1—2009《标准化指导原则第1部分：标准的结构和编写》给出的规则起草。请注意：本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准的附录A为规范性附录，附录B为资料性附录。本标准由中国振华（集团）科技股份有限公司提出并归口。本标准起草单位：深圳市振华微电子有限公司。本标准主要起草人：张建国、傅亚铁、王晚霞、徐平友、倪雪波。II\n\nDB52/T1117—2016240V工频直流供电系统1范围本标准规定了240V工频直流供电系统(以下简称系统)术语和定义、产品组成与分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于标称电压为240V的工频直流供电系统。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/Tl91包装储运图示标志GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3-2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T3859.1半导体变流器通用要求和电网换相变流器第1-1部分基本要求规范GB/T3859.2半导体变流器通用要求和电网换相变流器第1-2部分应用导则GB/T3873通信设备产品包装通用技术条件GB4208-2008外壳防护等级(IP代码)GB4943.1-2011信息技术设备安全第1部分：通用要求GB/T18380.11-2008电缆和光缆在火焰条件下的燃烧试验第11部分：单根绝缘电线电缆火焰垂直蔓延试验试验装置GB/T19666-2005阻燃和耐火电线电缆通则YD/T282-2000通信设备可靠性通用试验方法YD/T585-2010通信用配电设备YD/T799-2010通信用阀控式密封铅酸蓄电池YD/T944-2007通信电源设备的防雷技术要求和测试方法YD/T983-2013通信电源设备电磁兼容性限值及测量方法YD/T1051-2010通信局（站）电源系统总技术要求YD/T2378-2011通信用240V直流供电系统YD5096-2005通信用电源设备抗地震性能检测规范YD5098-2005通信局（站）防雷与接地工程设计规范3术语和定义下列术语和定义适用于本文件。1\nDB52/T1117—20163.1恢复时间recoverytime直流输出电压与直流输出整定值之差绝对值超出稳压精度范围处开始，恢复至小于等于并不再超过稳压精度处的这段时间。3.2绝缘监察insulationmonitoring对直流输出与地的绝缘性能进行检测，判断是否发生接地故障或绝缘性能降低。当发生故障或绝缘性能劣化时发出告警。3.3电气间隙clearance在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。[GB4943.1-2011，定义1.2.10.1]3.4爬电距离greepagedistance沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。[GB4943.1-2011，定义1.2.10.2]4产品组成与分类4.1系统组成系统主要由交流配电部分、主整流系统、高频开关智能充电模块、直流配电部分、监控单元以及绝缘监察装置等组成。系统为分立组合式系统。4.2产品系列a)系统的直流输出电压标称值为(V)：240；b)额定输出电流为(A)：100、200、400、600、800、1000、1200。注：当用户提出要求并与制造厂协商后，可以生产系列数值以外的产品。5技术要求5.1环境条件5.1.1温度范围（不含蓄电池组）c)工作温度范围：-10℃～70℃；d)储运温度范围：-40℃～70℃。2\nDB52/T1117—20165.1.2相对湿度范围a)工作相对湿度范围：≤90％（40℃±2℃）；b)储运相对湿度范围：≤95％（40℃±2℃）。5.1.3海拔高度海拔高度应不超过1000m；若超过1000m时应按照GB/T3859.2的规定降容使用。5.1.4振动系统应能承受频率为10Hz～55Hz、振幅为0.35mm的正弦波振动。5.2交流输入5.2.1输入电压额定值及变动范围三相380V：允许变动范围为323V～418V。5.2.2输入频率及变动范围输入频率及变动范围为50Hz±2.5Hz。5.2.3输入电压波形失真度交流输入电压总谐波含量不大于5%时，系统应能正常工作。5.3系统配置要求5.3.1系统供电方式输入可采用单、双路电源供电，单系统容量一般在1200A以下。5.3.2系统最大输出电流应按最大负载电流计算。5.3.3系统电压系统标称电压为240V，其变化范围见表1。表1电压变化范围标称电压系统输出电压范围受电端子电压范围全程允许最大压降240V204V～288V192V～288V12V系统运行时，浮充、均充电压应根据蓄电池的技术参数确定，可在一定范围内调整。系统的直流输出电压值在其可调范围内应能手动或自动连续可调。5.3.4蓄电池配置及在线监测5.3.4.1蓄电池后备时间应满足系统满载时对通信系统供电保障的需要。5.3.4.2根据系统容量大小，蓄电池单体电压可选2V、6V、12V，见表2。每个系统蓄电池组数至少2组，最多不宜超过4组。3\nDB52/T1117—20165.3.4.3单体蓄电池在线检测为标准配置。表2蓄电池单体电压组数单体电压（V）2612蓄电池个数(只)12040205.3.5高频开关智能充电模块配置智能高频开关充电模块根据电池组总容量，采用N+1冗余配置，并联使用。在一个机架内安装的高频开关智能充电模块不多于6只，系统具备值班轮换功能。5.3.6主整流系统配置根据系统最大输出电流配置主整流系统。5.3.7静态切换开关配置根据系统容量大小，配置双冗余高速可控硅模块、二极管模块及旁路接触器。5.4系统采用悬浮方式供电5.4.1系统交流输入应与直流输出电气隔离。5.4.2系统输出应与地、机架、外壳电气隔离。5.4.3使用时，正、负极均不得接地，采用悬浮方式供电。5.4.4系统应有明显标识标明该系统输出不能接地。5.4.5系统应具备绝缘监察功能，在直流输出总配电屏中，应对总母排的绝缘状况进行在线监测，可对每个分路进行漏电选线监测。5.5系统保护接地方式设备外壳、机架、走线架实施保护接地。保护接地要求按照YD/T1051-2010及YD5098-2008执行。5.6配电要求5.6.1直流配电设备电流额定值等级a)配电设备的直流电流额定值在下列数值中选取（A）：100、200、400、600、800、1200；b)当用户提出要求并与制造厂协商后，可以生产上列数值以外的产品，但不允许超出GB/T762-2002规定的范围。5.6.2系统配电结构a)系统根据负载重要程度的不同，可采用单路或双路配电；b)系统配电可采用二级配电或三级配电结构,具体要求见附录A。5.6.3过流保护方式5.6.3.1声光告警重要位置的断路器、熔断器（如蓄电池组等）过流或短路保护时应能发出声光告警，可以事件追溯查询。4\nDB52/T1117—20165.6.3.2交流输入系统交流总输入保护采用以下断路器：a)主整流组件网侧交流输入配置有载自动调压操作装置；b)高频开关智能充电模块交流输入设有独立的断路器；c)二路市电输入开关设有互锁装置。5.6.3.3直流输出5.6.3.3.1直流输出的过流保护要求如下：a)主整流组件输出，采用直流断路器进行保护；b)直流输出各级配电（末级除外）应采用直流熔断器或直流断路器保护；c)直流输出末级配电（通信设备输入端）应采用直流断路器保护；d)所采用的直流断路器或直流熔断器都应与系统的直流电压短路电流相适应。5.6.3.3.2直流输出的极差要求如下：a)输出全程正负极各级都应安装过流保护器件进行保护；b)直流输出各级配电应满足级差配合要求。5.6.4直流输出电缆颜色标志直流输出电缆颜色标志应符合以下要求：a)正极：棕色；b)负极：蓝色。5.6.5直流配电部分电压降直流配电部分电压降应满足如下要求：a)全程允许最大压降：应满足表1的要求；b)直流配电屏内电压降：不应超过1.0V；c)蓄电池单体连接条压降：按YD/T799-2010中相关条款的规定，不应超过10mV。5.6.6其他要求配电部分还应符合YD/T585-2010中相关条款的规定，末端设备机架配电接线方式参见附录B。5.7主整流系统及高频开关智能充电模块5.7.1主整流系统5.7.1.1系统输入功率因数当输入电压为额定值时，系统的输入功率因数应符合表3要求。5.7.1.2系统输入电流谐波成份当输入电压为额定值时，系统的输入电流谐波成份应符合表4要求。表3功率因数项目技术要求输入功率因数(100%负载)≥0.995\nDB52/T1117—2016表3(续)项目技术要求输入功率因数(50%负载)≥0.99输入功率因数(30%负载)≥0.99表4电流谐波成份项目技术要求电流谐波成份(100%负载)≤3%电流谐波成份(50%负载)≤4%电流谐波成份(30%负载)≤5%5.7.1.3系统效率当输入电压为额定值时，系统的效率应满足表5要求。表5效率项目技术要求效率(100%负载)≥96.5%效率(50%负载)≥96.5%效率(30%负载)≥96.5%5.7.2高频开关智能充电模块5.7.2.1模块输入功率因数当输入电压为额定值时，模块的输入功率因数应符合表6要求。表6功率因数项目技术要求输入功率因数(100%负载)≥0.99输入功率因数(50%负载)≥0.99输入功率因数(30%负载)≥0.995.7.2.2模块输入电流谐波成份当输入电压为额定值时，模块的输入电流谐波成份应符合表7要求。表7电流谐波成份项目技术要求电流谐波成份(100%负载)≤5%电流谐波成份(50%负载)≤8%电流谐波成份(30%负载)≤10%5.7.2.3模块效率当输入电压为额定值时，模块的效率应满足表8要求。6\nDB52/T1117—2016表8充电模块效率单个充电模块额定输出电流(A)≥20＜20效率(100%负载)≥92%≥91%效率(50%负载)≥91%≥90%效率(30%负载)≥91%≥90%5.7.2.4稳压精度稳压精度应优于±0.6%。5.7.2.5峰-峰值杂音电压充电模块直流输出端在0MHz～20MHz频带内的峰-峰值电压应不大于输出电压标称值的0.5%。5.7.2.6负载效应（负载调整率）不同负载情况下的直流输出电压与输出电压整定值的差值应不超过输出电压整定值的±0.5%。5.7.2.7负载效应恢复时间(动态响应)由于负载的阶跃变化（突变）引起的直流输出电压变化后的恢复时间应不大于200μs，其超调量应不超过输出电压整定值的±5％。5.7.2.8开关机过冲幅度由于开关机引起直流输出电压变化的最大峰值应不超过直流输出电压整定值的5％。5.7.2.9启动冲击电流(浪涌电流)由于启动引起的输入冲击电流应不大于额定输入电压条件下最大稳态输入电流峰值的150％。5.7.2.10软启动时间软启动时间（从启动至直流输出电压爬升到标称值所用的时间）为3s～5s。5.8蓄电池管理功能5.8.1系统具有能接入不少于2组蓄电池的装置。5.8.2系统应具备对蓄电池均充及浮充状态进行手动和自动转换功能。5.8.3系统在对蓄电池进行均充时，应具有限流充电功能，并且限流值不受负载变化的影响。5.8.4系统应能根据蓄电池工作环境温度，对系统的输出电压进行温度补偿，浮充电压应能按1mV～5mV/(℃·cell)自动调节，电池温度越高，浮充电压越低，反之亦然。5.8.5在蓄电池放电及均充过程中，系统应根据对初始电压、终止电压、充放电的安时数、蓄电池额定容量、放电速率、温度等参数，对蓄电池容量进行估算（可选）。5.8.6系统宜具备蓄电池单体电压等参数管理功能（可选）。5.8.7电池组放电时可选择终止放电功能，当电池组放电电压达到终止电压（单体1.80V）电池输出开关自动切断输出，该开关不能自动复位，可人工复位。5.8.8系统应具备蓄电池容量测试功能;在市电电源交流电压370V～395V窗口进行下电试验，试验完成自动恢复供电。电池组的测试数据可以USB口下载供离线分析。7\nDB52/T1117—20165.9系统总体技术要求5.9.1主整流系统性能5.9.1.1整流变压器在最高冷却温度不超过其热极限时，应能连续承受相应于整流变压器额定输出电流的电流，及其后承受规定持续时间的过载电流值（规定值）按GB/T3859.1第5.6.3条的要求。5.9.1.2独立阀侧绕组的整流器在最高冷却温度不超过其热极限时，承受规定持续时间的过载电流值（规定值）按GB/T3859.1第5.6.3条的要求。5.9.1.3网侧绕组其额定电流的确定与5.9.1.1相同。5.9.2直流输出电压范围主回路电压输出范围，系统输入电压在5.2.1要求条件下，应符合表1要求范围。5.9.3系统噪声系统正常工作时，噪声应不大于55dB。5.9.4静态开关性能静态开关的切换响应时间应不大于50us。5.10绝缘监察5.10.1系统发生接地故障或绝缘电阻低于告警值时，绝缘监察装置应可靠动作，绝缘电阻告警值见表9。表9绝缘电阻告警值系统电压绝缘告警整定值范围VkΩ24015～305.10.2绝缘监察装置应能测量出直流系统单极或两极绝缘下降和绝缘电阻数值，当低于整定值时应能发出告警信号。5.10.3绝缘监察装置检测总母排绝缘时，应具有以下功能：a)实时在线检测直流系统的绝缘状况；b)显示并记录接地母排的极性、绝缘电阻值(测量误差不大于整定值的15%)及发生时间；c)具有直流系统绝缘电阻限定值的设定功能；d)具有告警延时、信号解除功能(可选)；e)满足与电源监控系统或监控模块的通信要求，具有标准的通信接口和通信协议。5.10.4绝缘监察装置检测直流分支路绝缘时，应具有以下功能：a)巡检各直流分支路漏电选线状况；b)显示并记录接地分支路编号、极性、绝缘电阻值(测量误差不大于整定值的15%)及发生时间；c)具有告警延时、信号解除功能(可选)；d)满足与电源监控系统或监控模块的通信要求，具有标准的通信接口和通信协议。5.10.5绝缘监察装置不工作或本身出现异常时，不应影响直流回路正常输出。8\nDB52/T1117—20165.11保护功能5.11.1交流输入过、欠电压保护a)系统应能监视输入电压的变化，当交流输入电压值过高或过低，可能会影响系统安全工作时，系统可以自动保护；当输入电压正常后，系统应能自动恢复工作；b)过压保护时的电压应不低于“交流输入电压变动范围”上限值的110%，欠压保护时的电压应不高于“交流输入电压变动范围”下限值的90%。5.11.2三相交流输入缺相保护交流输入为三相时，系统应具有缺相保护功能。5.11.3直流输出过、欠电压保护系统直流输出电压的过、欠电压值可由制造厂根据用户要求设定。当系统的直流输出电压值达到其设定值时，应能自动告警。过压时，应能自动关机保护，故障排除后，须手动才能恢复工作。欠压时，系统应能自动保护，故障消除后，应自动恢复。5.11.4直流输出过流及短路保护系统应有过流及短路的自动保护功能，过流或短路故障排除后应能自动或人工恢复正常工作状态。5.11.5保护接地要求系统应具有保护接地装置，且应有明显的标志，接地装置应使用铜制螺母（规格不小于M8），接地2线截面积应不小于10mm。配电部分外壳、所有可触及的金属零部件与接地装置间的电阻应不大于0.1Ω。5.11.6温度过高保护系统应具有过温保护功能。当系统温度超过过温保护点时，声光报警，自动启动散热风机；当温度下降到恢复点后，自动关闭散热风机。5.12告警性能a)系统在各种保护功能动作的同时，应能自动发出相应的声光告警信号。同时，应能通过通信接口将告警信号传送到近端、远程监控设备上，部分告警可通过干接点将告警信号送至机外告警设备，所送的告警信号应能区分故障的类别。b)系统应具有告警记录和查询功能，告警记录可随时刷新；告警记录在系统掉电后不得丢失。5.13防雷性能系统交流输入端应装有浪涌保护装置，至少能承受电压脉冲（10/700μs、5kV）和电流脉冲（8/20μs、20kA）的冲击。5.14安全要求5.14.1电气间隙与爬电距离a)柜内两带电导体之间、带电导体与裸露的不带电导体之间的最小距离，均应符合表10规定的最小电气间隙与爬电距离的要求。9\nDB52/T1117—2016表10电气间隙与爬电距离额定绝缘电压Ui电气间隙爬电距离VmmmmUi≤633.03.063
