DB52T 790-2013 建筑门窗用贴膜中空玻璃 14页

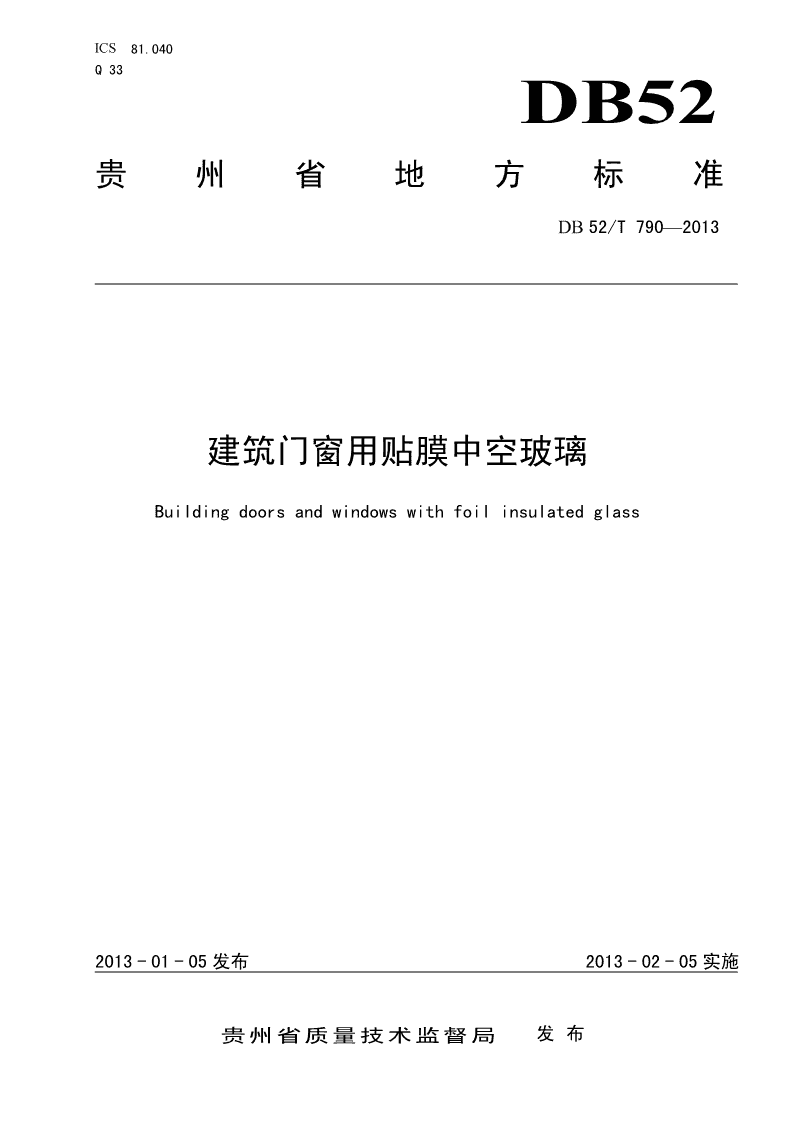

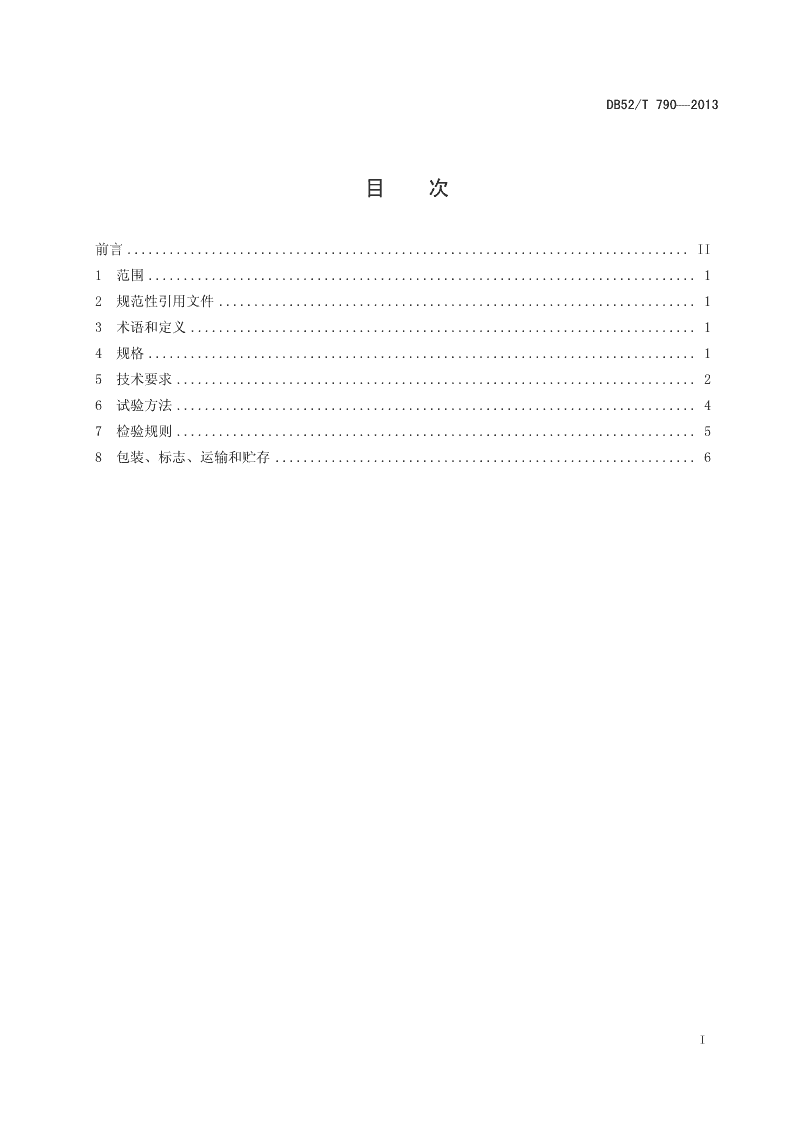

ICS81.040Q33DB52贵州省地方标准DB52/T790—2013建筑门窗用贴膜中空玻璃Buildingdoorsandwindowswithfoilinsulatedglass2013-01-05发布2013-02-05实施贵州省质量技术监督局发布\n\nDB52/T790—2013目次前言................................................................................II1范围..............................................................................12规范性引用文件....................................................................13术语和定义........................................................................14规格..............................................................................15技术要求..........................................................................26试验方法..........................................................................47检验规则..........................................................................58包装、标志、运输和贮存............................................................6I\n\n学兔兔www.bzfxw.comDB52/T790—2013前言本标准按GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由贵州省建筑材料科学研究设计院提出。本标准由贵州省住房与城乡建设厅归口。本标准主要起草单位：贵州省建筑材料科学研究设计院、贵州省标准化院、贵州省建筑设计研究院、贵州省城乡规划设计研究院、贵州中建建筑科研设计院有限公司、贵州大行节能咨询服务有任公司。本标准参加起草单位：上海彩煜节能材料有限公司、贵阳顶豐节能材料有限公司、贵阳华森建材有限公司、贵州耐节科技有限公司。本标准主要起草人：吴国庆、申屠文巍、邵建平、折小荣、马静、贺勇、万军、陈新贵、孙元飞、郭振黔、陈宗强、董明、阮志伟、张晋、单晓刚、胡俊辉、王建国、黄巧玲、潘佩瑶、李荣森。II\n\nDB52/T790—2013建筑门窗用贴膜中空玻璃1范围本标准规定了建筑门窗用贴膜中空玻璃术语和定义、规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于建筑门窗用贴膜中空玻璃。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T11614平板玻璃GB/T11944中空玻璃GB24266中空玻璃用硅酮结构密封胶JG/T187建筑门窗用密封胶条JC/T486中空玻璃用弹性密封胶JC/T677建筑玻璃均布静载模拟风压试验方法JC/T2072中空玻璃用干燥剂JC846贴膜玻璃3术语和定义下列术语和定义适用于本文件。3.1贴膜中空玻璃Sealedinsulatingglassunitforfilmmounted采用两片或三片玻璃贴膜，以有效支撑均匀隔开并周边粘结密封，使玻璃层之间形成有中空空腔的玻璃制品。3.2建筑门窗用贴膜中空玻璃Sealedinsulatingglassunitforfilmmountedforbuildingdoorsandwindows用于建筑门窗上具有防飞溅功能的贴膜中空玻璃。4规格建筑门窗用贴膜中空玻璃形状和最大尺寸见表1。1\nDB52/T790—2013表1建筑门窗用贴膜中空玻璃形状和最大尺寸短边最大尺寸正方形边长玻璃厚度间隔厚度长边最大尺寸最大面积（正方形除外）最大尺寸2mmmmmmmmmmm6180012702.29127039～12180012702.2912706180013002.34130049～10180013002.34130012～20180013002.3413005技术要求5.1材料5.1.1玻璃采用的玻璃应符合GB/T11614的规定。5.1.2密封胶采用的弹性密封胶应符合JC/T486的规定，塑性密封胶应符合GB24266的规定。5.1.3胶条采用塑性密封胶制成的含有干燥剂和波浪型铝带的胶条其性能应符合JG/T187的规定。5.1.4间隔框使用的金属或工程塑料间隔框时应进行去污处理。5.1.5干燥剂采用的干燥剂质量和性能应符合JC/T2072的规定。5.1.6玻璃贴膜玻璃贴膜的物理性能要求，在去掉保护层后其纵向拉伸强度应不小于70MPa，横向拉伸强度应不小于65MPa。5.1.7贴膜玻璃采用的贴膜玻璃应满足以下要求：a)光学性能：可见光透射比应不小于40%，紫外线阻隔率应不小于95%，遮蔽系数应符合建筑节能设计要求。b)抗风压性能：四边支承面积1㎡的试样抗风压强度不低于6.5kPa。c)耐温度变化性：试样经试验后不得出现变色、脱膜、气泡或其他显著缺陷。d)粘接强度耐久性：试样经试验后粘接强度应不低于试验前的不小于90%。5.2尺寸偏差2\nDB52/T790—20135.2.1贴膜中空玻璃长度和宽度允许偏差见表2。表2长度和宽度允许偏差长（宽）度L允许偏差mmmmL＜1000±2+21000≤L≤1800-35.2.2贴膜中空玻璃厚度允许偏差见表3。表3厚度允许偏差公称厚度t允许偏差mmmmt＜17±1.017≤t＜22±1.5t≥22±2.0注：表中的公称厚度为玻璃原片的公称厚度与间隔层厚度之和。5.2.3贴膜中空玻璃对角线之差正方形和矩形贴膜中空玻璃对角线之差应不大于对角线平均长度的0.2%。5.2.4贴膜中空玻璃的胶层厚度单道密封的胶层厚度为（10±2）mm，双道外层密封胶层厚度为（6±1）mm，胶条密封胶层厚度为（8±2）mm。5.3外观质量5.3.1不应有妨碍透视的污迹、夹杂物及密封胶飞溅现象。5.3.2不允许有漏胶、薄雾、折痕、气泡、浑浊现象。5.3.3在直径500mm范围内允许2.0mm以下斑点少于2个；在宽度（0.1～0.5）mm，长度小于20mm2的0.1m的面积内允许划痕1条。5.4密封性能20块510mm×360mm的试样全部满足以下两条规定为合格：a)在试验压力低于环境气压(10±0.5）kPa下，初始偏差应不小于0.5mm；b)在该气压下保持2.5h后，厚度偏差的减少应不超过初始偏差的15%。5.5露点20块试样露点均不高于-40℃为合格。5.6耐紫外线辐照性能2块试样紫外线照射168h，试样内表面上均无结雾或污染的痕迹、玻璃原片无明显错位和产生胶条3\nDB52/T790—2013蠕变为合格。如果试样不合格，可另取备用试样2块重新试验，试样均满足要求为合格。5.7气候循环耐久性能4块试样经循环试验后进行露点测试。试样露点不高于-40℃为合格。5.8高温高湿耐久性能8块试样经循环试验后进行露点测试。试样露点不高于-40℃为合格。5.9抗风压性能3块贴膜中空玻璃四边支承面积1.5㎡试样，在试验风压强度不低于6.5kPa下进行，试验后试样均不破坏。5.10双轮胎冲击性能4块试样经试验后应满足以下a)或b)要求：a)试样不破坏；b)若试样破坏，产生的裂口不可使直径76mm的球在25N的最大推力下通过。冲击后3min内剥落2的碎片的总重量不得大于相当于试样100㎝面积的质量，最大剥落碎片的质量不得大于相当2于试样44㎝面积的质量。5.11抗冲击性6块试样经试验后应满足以下a)或b)要求：a)试样不破坏；b)若试样破坏，钢球不得穿透试样。5块或5块以上试样符合时为合格；3块或3块以下试样符合时为不合格。当4块试样符合时，应再追加6块试样，6块试样全部符合要求时为合格。6试验方法6.1尺寸偏差6.1.1用I级钢卷尺测量贴膜中空玻璃长度、宽度、对角线和胶层厚度。6.1.2用精度为0.01mm的千分尺或具有相同精度的仪器测量贴膜中空玻璃的厚度，在距玻璃板边15mm内的四边中点测量，结果的算术平均值即为厚度值。6.2外观质量6.2.1以制品或样品为试样，在较好的自然光线或散射光照射条件下，试样垂直放置，视线垂直玻璃，在距试样1m处用肉眼检查。6.2.2用放大10倍、精度0.1mm的读数显微镜测定缺陷尺寸。6.2.3用最小刻度为1mm的钢尺或钢卷尺测量划伤的长度。6.3密封试验按GB/T11944的规定执行。4\nDB52/T790—20136.4露点试验按GB/T11944的规定执行。6.5耐紫外线辐照试验按GB/T11944的规定执行。6.6气候循环耐久性试验按GB/T11944的规定执行。6.7高温高湿耐久性试验按GB/T11944的规定执行。6.8抗风压性能试验按JC/T677的规定执行。6.9双轮胎冲击试验按JC846的规定执行。6.10抗冲击试验按JC846的规定执行。7检验规则7.1检验分类7.1.1出厂检验检验项目包括尺寸偏差、外观质量。若要求增加其他检验项目由供需双方商定。7.1.2型式检验检验项目包括本标准5.2～5.11条款规定的全部技术要求。正常情况下每年进行一次，有下列情况之一时，也应进行型式检验：a)新产品定型鉴定或者产品转厂生产试制定型鉴定时；b)材料、结构或工艺发生较大变动时；c)产品停产后又恢复生产时；d)出厂检验结果与上次型式检验结果有较大差异时；e)国家质量监督机构提出型式检验要求时。7.2组批和抽样7.2.1组批同一种贴膜材料及玻璃基片，在同一工艺条件下生产的贴膜中空玻璃组成一批。当该批产品批量大于500块时，以每500块为一批分批抽取试样。当检验项目为非破坏性试验时，可用它继续进行其他项目的检测。特殊批量按订货合同规定。5\nDB52/T790—20137.2.2抽样7.2.2.1产品的尺寸偏差、外观质量按表4从交货批中随机抽样进行检验。表4抽样及判定表批量范围/块抽检数/块合格判定数/块不合格判定数/块≤82129～1531216～2551226～5082351～90133491～1502056151～2803278281～5005010117.2.2.2对于产品所要求的其他技术性能，若用制品检验时，根据检测项目所要求的数量从该批产品中随机抽取；若用试样进行检验时，应采用与制品相同材料、相同厚度和相同工艺条件下制备的试样。7.3判定规则若不合格品数等于或大于表4的不合格定数，则认为该批产品尺寸偏差、外观质量不合格。其他性能也应符合本标准第5章的相应条款规定，否则认为该批产品不合格。若上述各项中，有一项不合格，则认为该批产品不合格。8包装、标志、运输和贮存8.1包装贴膜中空玻璃用木箱或集装箱包装，包装箱应符合国家有关标准规定。每块玻璃应用塑料或纸隔开，玻璃与包装箱之间用不易引起玻璃及贴膜层划伤等外观缺陷的轻软材料填实。8.2标志包装标志应符合国家有关标准的规定，应包括产品名称、厂名、厂址、商标、规格、数量、生产日期、批号、执行标准且应有表明“朝上、轻搬正放、防雨、防潮、防日晒、小心破碎”等字样。8.3运输产品可用各种类型车辆运输，搬运规则、条件等应符合国家有关规定。运输时，不得平放或斜放，长度方向应与输送车辆运动方向相同，应有防御措施。8.4贮存产品应垂直放置贮存在干燥的室内。_________________________________6\n\nDB52/T790-2013
