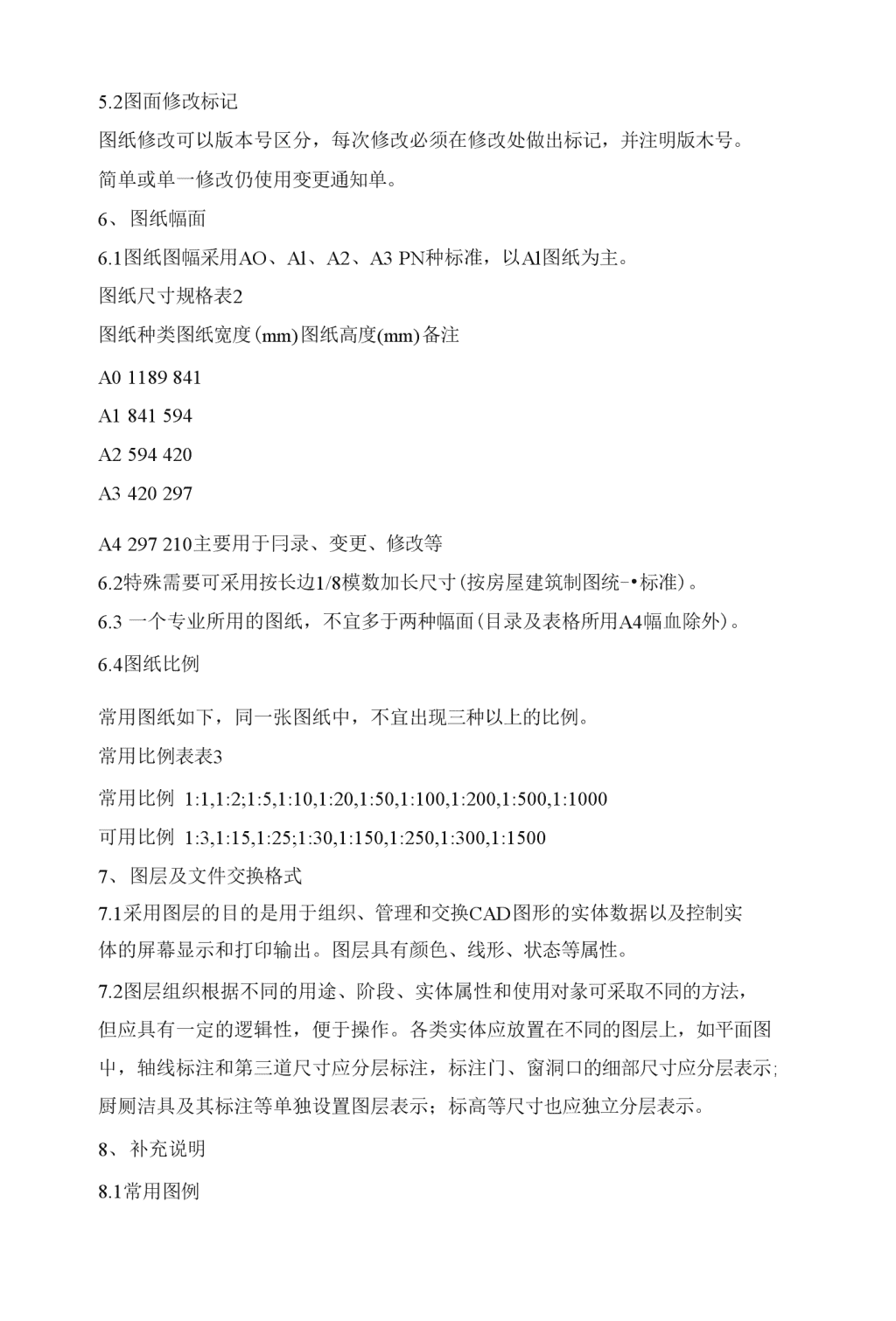

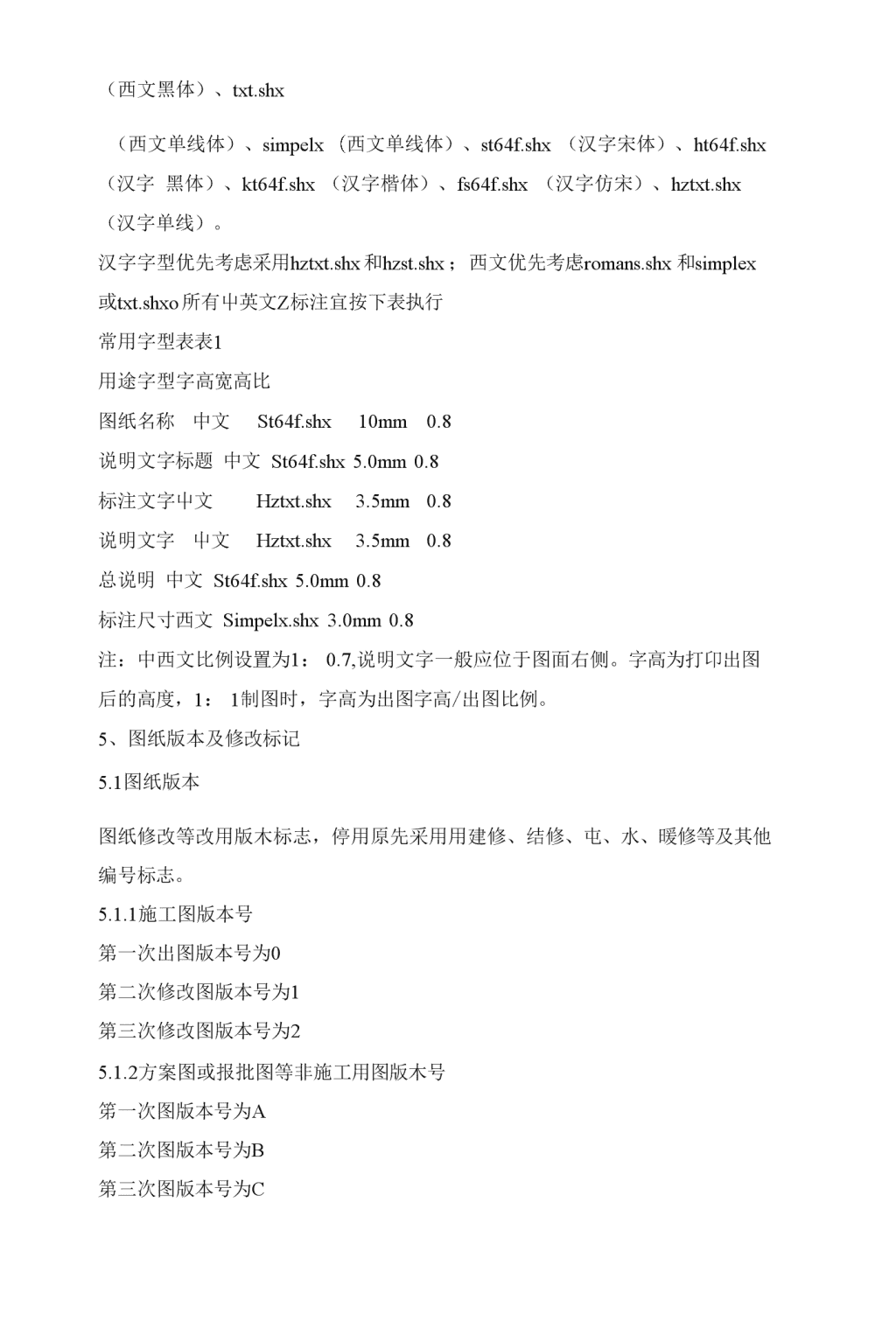

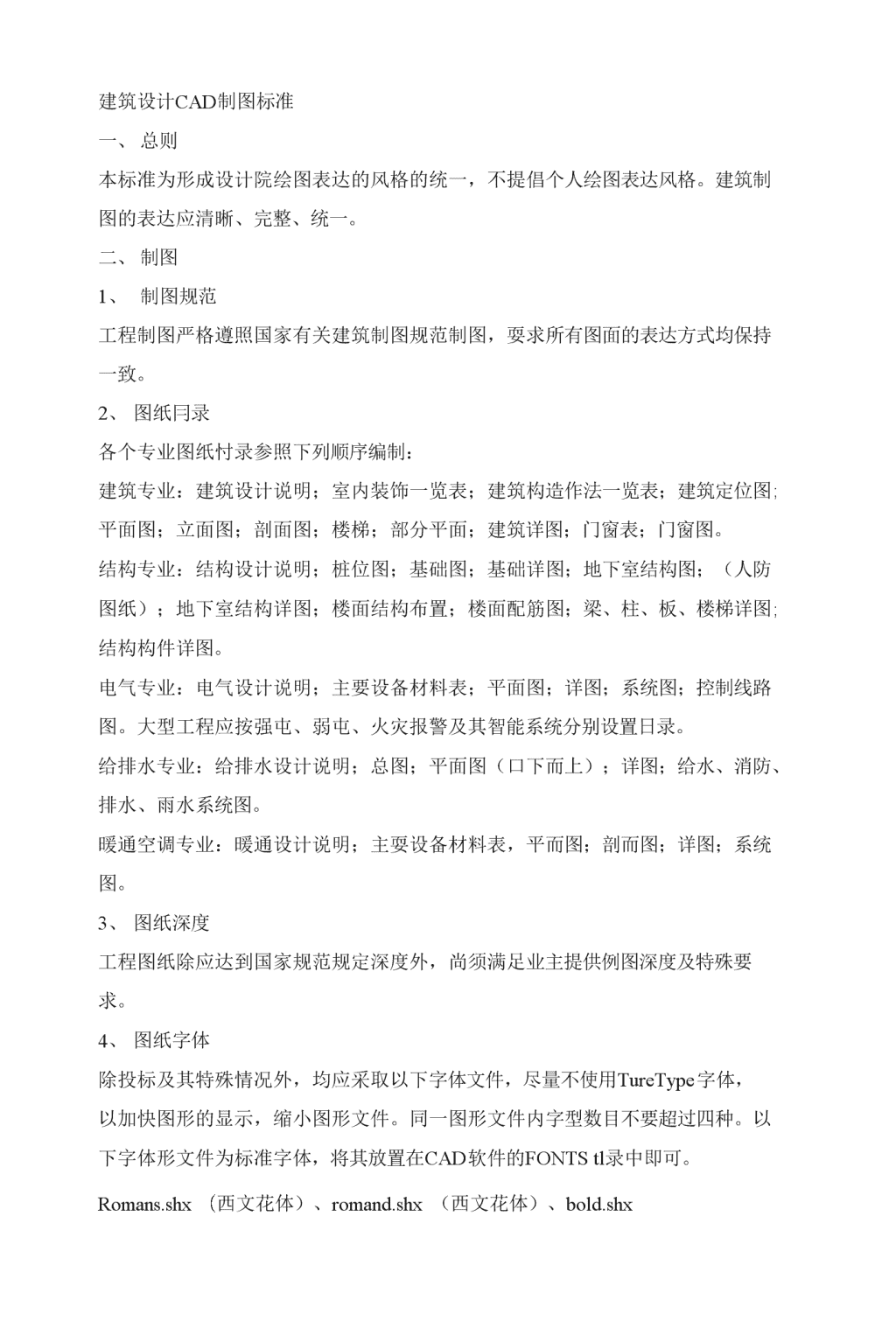

建筑设计CAD制图标准一、总则本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑制图的表达应清晰、完整、统一。二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，耍求所有图面的表达方式均保持一致。2、图纸冃录各个专业图纸忖录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图;平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图;结构构件详图。电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强屯、弱屯、火灾报警及其智能系统分别设置日录。给排水专业：给排水设计说明；总图；平面图（口下而上）；详图；给水、消防、排水、雨水系统图。暖通空调专业：暖通设计说明；主耍设备材料表，平而图；剖而图；详图；系统图。3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTStl录中即可。Romans.shx（西文花体）、romand.shx（西文花体）、bold.shx\n（西文黑体）、txt.shx（西文单线体）、simpelx（西文单线体）、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shxo所有屮英文Z标注宜按下表执行常用字型表表1用途字型字高宽高比图纸名称中文St64f.shx10mm0.8说明文字标题中文St64f.shx5.0mm0.8标注文字屮文Hztxt.shx3.5mm0.8说明文字屮文Hztxt.shx3.5mm0.8总说明中文St64f.shx5.0mm0.8标注尺寸西文Simpelx.shx3.0mm0.8注：中西文比例设置为1：0.7,说明文字一般应位于图面右侧。字高为打卬出图后的高度，1：1制图时，字高为出图字高/出图比例。5、图纸版本及修改标记5.1图纸版本图纸修改等改用版木标志，停用原先采用用建修、结修、屯、水、暖修等及其他编号标志。5.1.1施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为25.1.2方案图或报批图等非施工用图版木号笫一次图版本号为A第二次图版本号为B第三次图版本号为C\n5.2图面修改标记图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版木号。简单或单一修改仍使用变更通知单。6、图纸幅面6.1图纸图幅采用AO、Al、A2、A3PN种标准，以Al图纸为主。图纸尺寸规格表2图纸种类图纸宽度(mm)图纸高度(mm)备注A01189841A1841594A2594420A3420297A4297210主要用于冃录、变更、修改等6.2特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统-•标准)。6.3一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅血除外)。6.4图纸比例常用图纸如下，同一张图纸中，不宜出现三种以上的比例。常用比例表表3常用比例1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:1000可用比例1:3,1:15,1:25;1:30,1:150,1:250,1:300,1:15007、图层及文件交换格式7.1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。图层具有颜色、线形、状态等属性。7.2图层组织根据不同的用途、阶段、实体属性和使用对彖可采取不同的方法，但应具有一定的逻辑性，便于操作。各类实体应放置在不同的图层上，如平面图屮，轴线标注和第三道尺寸应分层标注，标注门、窗洞口的细部尺寸应分层表示;厨厕洁具及其标注等单独设置图层表示；标高等尺寸也应独立分层表示。8、补充说明8.1常用图例\n遵照房屋建筑制图统一标准(GBJ186)，总图制图标准(GBJ103-87),《建筑制图标准》(GBJ104-87)®例规定。常用图例表41砌体2混凝土3夯实土4多孔材料5纤维材料8.2线条宽度（单位：mm），所有施工图纸，均参照表5所列笔宽绘制。图纸线宽度表5组别种类建筑图结构图电气图给排水暖通粗线0.500.600.550.600.60中粗线0.250.350.350.400.40细线0.150.180.200.200.20在采用CAD技术绘图时，尽量用色彩（COLOR）控制绘图笔的宽度，尽量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文件。8.3符号8.3.1、轴线。轴线圆均应以细实线绘制。圆的直径8mmo8.3.2、剖切线833、索引符号，索引符号的圆及直径均应以细实线绘制。圆的直径lOmmo834、详图：详图符号以粗实线绘制,直径为14mm。&4引出线引出线均采用水平向0.25宽细线，文字说明均写於水平线Z上。8.5尺寸标注尺寸界线、尺寸线，应用细实线绘制，端部出头2mm。尺寸起止符号用中粗线绘制，其倾斜方向与尺寸线成顺时针45。,-玻为2〜3mm。尺寸标注均采用下列方式：8.6标高\n8.7图名（字高10mm）8.8计算机绘图建筑图初始设置9、绘图文件的命名规则CAD文件的命名应简单、明潦、易记，易于交换数据。设计图纸可按设计工种和图纸口录顺序命名，如建筑为JI、J2…,初步设计加注C,如JC1、JC2...;结构为Gl、G2…,初步设计加注C,如GC1、GC2...;电气为El、E2…,初步设计加注C,如ECI、EC2…;给排水为SI、S2…,初步设计加注C,如SCI、SC2…;通风为H1、H2...,初步设计加注C,如HC1、HC2...等。三、综上CAD制图基本点如下：1、比例：制图采用1:1绘制，出图根据图纸幅面设置比例。国家《建筑制图标准》(GBfT50104-2001)规定：平面图应采用1:50、1:100、1:150、1:200、1:300这5屮比例。。2、建筑轴线：承重墙、立柱等主要承重物件都应绘出建筑轴线，轴线采用细点化线、轴线顶端维细实线圆圈、圆圈内标注轴线编号。3、图线：通常被剖切的墙、柱等截面轮廓用粗实线(0.5b)、门的开启示意线用中实线(0.35b),其余可见轮廓线涌细实线；在CAD中也可只设线型不设线宽，以满足不同比例出图需要。4、图例：由于平面图采用较小比列绘制，所以平面图上墙、门窗、楼梯意图列表示，图例符合国标规定的图例，使用了“国标”未列图例应在图纸适当位置列出并加以说明。5、尺寸标注及文字说明：实物以毫米为单位标注、标高以米为单位标注，另外平面图应标注房间名称或编号，立面图在平面图上的位置应在平面图上用内视符号注明视点位置、方向及立而编号；平而图中用指北针表示建筑的朝向，指北针应按“国标”规定绘制。
