结构工程制图标准 26页

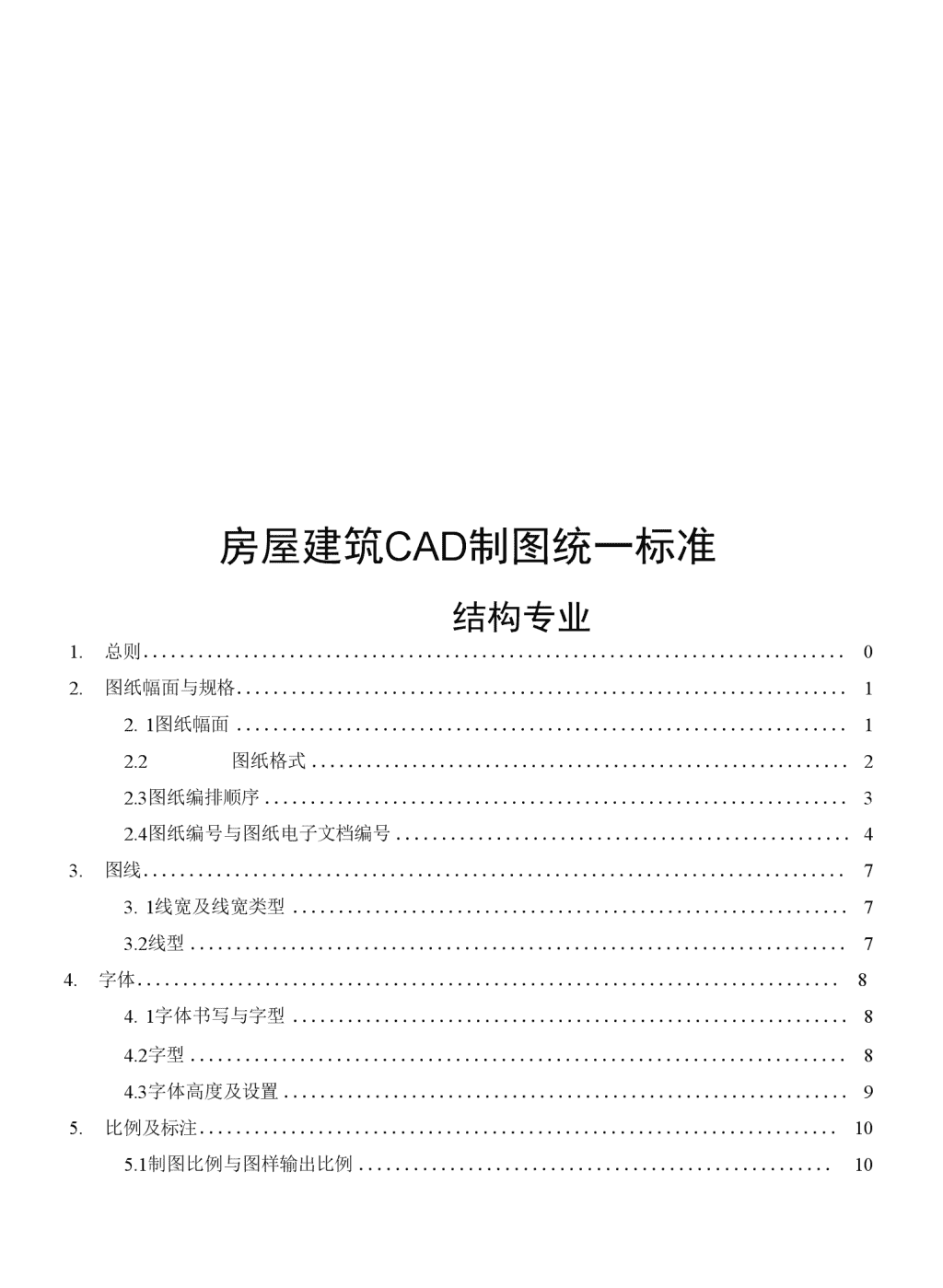

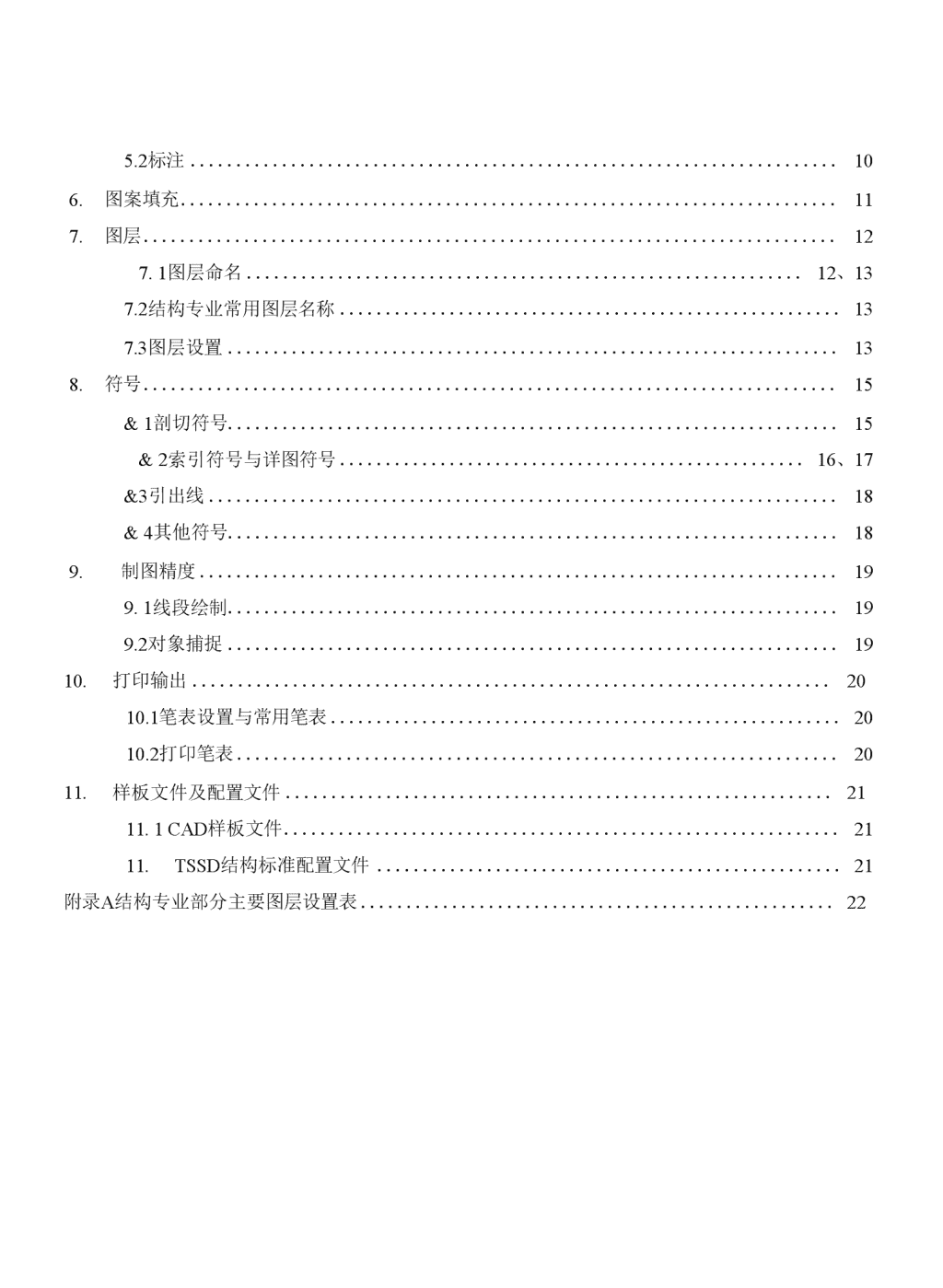

房屋建筑CAD制图统一标准结构专业1.总则02.图纸幅面与规格12.1图纸幅面12.2图纸格式22.3图纸编排顺序32.4图纸编号与图纸电子文档编号43.图线73.1线宽及线宽类型73.2线型74.字体84.1字体书写与字型84.2字型84.3字体高度及设置95.比例及标注105.1制图比例与图样输出比例10\n5.2标注101.图案填充112.图层127.1图层命名12、137.2结构专业常用图层名称137.3图层设置133.符号15&1剖切符号15&2索引符号与详图符号16、17&3引出线18&4其他符号184.制图精度199.1线段绘制199.2对象捕捉195.打印输出2010.1笔表设置与常用笔表2010.2打卬笔表206.样板文件及配置文件2111.1CAD样板文件216.TSSD结构标准配置文件21附录A结构专业部分主要图层设置表22\n1总则1.0.1为统一本公司结构专业CAD制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定木标准。1.0.2本标准规定了建筑工程计算机辅助设计（以下简称CAD）过程中制图的统一规则。主要包括定义、图线、字体、图层、比例、打印输岀等。0.3木标准适用于下列建筑工程设计的CAD制图：1）新建、改建、扩建工程的各阶段设计图；2）通用设计图、标准设计图。1.0.4建筑工程设计CAD制图，除应符合木标准外，还应符合国家现行有关强制性标准的规定，以及《建筑结构制图标准》（GB/T50105-2001）和各有关专业的制图标准。\n2图纸幅面规格与图纸编排顺序1图纸幅面2.1.1.图纸幅面及图框尺寸，应符合表2.1.1的规定。表2.1.1幅面及图框尺寸(mm)面代号尺寸代計、AOAlA2A3A4bxl841X1189594x841420x594297x420210x297c105a252.1.2.图纸的短边一般不应加长，长边可加长，但应符合表2.1.2的规定。表2.1.2图纸长边加长尺寸(mm)幅面代号长边尺寸长边加长后尺寸AO11891486163517831932208022302378Al841105112611471168218922102A259474389110411189133814861635178319322080A342063084110511261147116821892注：有特殊需要的图纸，可采用bxl为841mmx891mm与1189mmxl261mm的幅面。2.1.3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0〜A3图纸宜横式使用；必耍时，也可立式使用。2.1.4.-个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录\n2图纸幅面规格与图纸编排顺序1图纸幅面2.1.1.图纸幅面及图框尺寸，应符合表2.1.1的规定。表2.1.1幅面及图框尺寸(mm)面代号尺寸代計、AOAlA2A3A4bxl841X1189594x841420x594297x420210x297c105a252.1.2.图纸的短边一般不应加长，长边可加长，但应符合表2.1.2的规定。表2.1.2图纸长边加长尺寸(mm)幅面代号长边尺寸长边加长后尺寸AO11891486163517831932208022302378Al841105112611471168218922102A259474389110411189133814861635178319322080A342063084110511261147116821892注：有特殊需要的图纸，可采用bxl为841mmx891mm与1189mmxl261mm的幅面。2.1.3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0〜A3图纸宜横式使用；必耍时，也可立式使用。2.1.4.-个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录\n及表格所采用的A2幅面。2.2图纸格式2.2.1图纸格式应为事务所颁布的标准图纸格式。标准图纸格式见图2.2.1。会签栏K«*图框线\对屮标志对中标志\・•\对中标，忐装订边幅面线对中标志/、OC:士(ogcxl)架第怎图2.2.1标准图纸格式2.2.2标准图纸中的标题栏、会签栏内的字体字型和规格不得更改;不得将图框属性块炸开。\n2.3图纸编排顺序2.3.1工程图纸应按专业顺序编排，一般应为总图、建筑、结构、给排水、电气、通讯、暖通空调、景观等。2.3.2图纸应按其表达内容的主次关系、逻辑关系，有序排列。2.3.3结构专业图纸目录顺序排列及图纸命名方式按以下统一：1图纸目录2总说明3节点详图1）节点详图（一）2）节点详图（二）4基础部分1）基础结构平面布置图2）基础详图3）xx号楼筏板配筋图5竖向构件1）X.xxx标高~x.xxx标高剪力墙（柱）平法施工图2）x.xxx标高"x.xxx标高剪力墙（柱）表6结构平面图1）地下室顶板结构平面布置图2）一层结构平而布置图3）二层结构平面布置图4）屋顶层结构平面布置图5）机房层（机房层屋顶，构架层，小屋而）结构平而布置图7梁平法施工图1）地下室顶板梁平法施工图2）一层梁平法施工图3）二层梁平法施工图4）屋顶层梁平法施工图5）机房层（机房层屋顶，构架层，小屋面）梁平法施工图8楼梯，车道1）xxx号楼梯详图（一）2）xxx号楼梯详图（二）3）xxx号车道详图2.3.4初步设计图纸参照第2.3.3条编排\n2.4图纸编号与图纸电子文档编号2.4.1图纸编号图纸编号简称图号。图号是用以表示图纸的图样类别和图纸排列顺序的编号。图号的编制格式见图2.4.1。f—补充代码图样类别代码_lI图纸序号“I图2.4.1图纸编号格式图2.4.1.1图样类别代码图样类别代码见表2.4.1.1。代码名称说明N目录、说明等目录，结构施工总说明D详图平面节点大样图F基础图基础平面图，基础大样等W墙、柱平法图墙柱平法配筋图，墙柱详图P结构平面布置图结构平面布置图B梁平法施工图梁平法配筋图U构件图如楼梯、坡道等表241.1图样类别代码表2.4.1.2图纸序号图纸序号是用以表示同一类型图样的图纸排列顺序的编号。图纸序号按流水号顺序编排，用两位阿拉伯数字表示，不足I•位数吋以0补齐。2.4.1.3补充代码补充代码用于图纸为修改图或补充图时。修改图纸代码用大写英文字母表示,补充图纸代码用大写英文字母“S”表示。注：修改图纸和补充图纸的图纸序号应分别按其图纸的图样类别依次编排（见第2.4.1.2条、第2.4.1.2条的规定）。\n2.4.2图纸电子文档编号图纸电子文档编号即为电子文件名，又称电子文档号。电子文档号是用以表示图纸的专业属性、图纸类型、图号、版本号和电子文档格式的编号。屯子文档号编制格式见图2.4.2。专业代码卩—I厂图纸类型代码2—I连接符卩连接净版本号3电子文档格式代码卩图铮号，I—分隔符a图2.4.2电子文档号编制格式图2.4.2.1专业代码齐专业代码见表2.4.2.L表2.4.2.1专业代码表代码名称说明G总图总图GeneralplanA建筑建筑ArchitecturalI室内室内设计InteriorsL景观景观LandscapeS结构结构StructuralP给排水给水排水PlumbingE电气建筑电气ElectricT通讯通讯TelecommunicationsM暖通采暖通风及空调HVAC(hcatingventilationandair-conditioning)U综合设备综合UnificationX其他其他专业Otherdiscip1ines2.4.2.2图纸类型代码图纸类型代码见表2.4.2.2。2.4.2.2图纸类型代码图纸类型代码见表2.4.2.2c表2.4.2.2图纸类型代码表\n代码名称说明S方案设计方案设计图纸SchemaDesignDrawingD初步设计初步设计图纸DevelopmentDesignDrawingC施工图设计施工图设计图纸ConstructionDocuments2.4.2.3图纸编号图纸编号规定见第2.4.1条。2.4.2.4版本号图纸的版木号用大写英文字母表示，图纸的初始版木号为A。2.4.2.5电子文档格式代码电子文档格式代码为“DWG”,即CAD的DWG格式。\n3图线3.1线宽及线宽类型3.1.1线宽即图线宽度。二维制图用图线一般应采用无宽度和厚度定义的图线，即制图时，图线的宽度和厚度均为0。线宽应由打印输出设置。线宽分设定线宽和输出线宽。设定线宽是根据图样输出比例和线宽类型的不同所设置的图线宽度。输出线宽是指打卬输出后图线的实际宽度。各种比例图样的输出线宽宜符合表3.1.2的规定。3.1.2本标准共设六种线宽类型。线宽类型见表3.1.2。其屮保留线宽为用户自定义,自定义线宽类型的宽度一般应在表3.1.2规定的六种宽度范围内。表3.1.2线宽类型见表代码线宽类型输出线宽说明R保留自定义自定义ReverseG灰度0.13mm灰度线（含图案）Grayscale,80%灰度F极细0.18mm极细线FineT细0.25mm细线ThinM屮粗0.35mm中粗线MediumW粗0.50mm粗线WideE极粗1.00mm极粗线ExtremeWide3.1.3同一张图纸内，相同比例的各种图样，应选用相同的线宽组。3.2线型3.2.1全局线型比例均为800。3.2.2常用线型釆用为:1实线线型均采用CONTINUOUS,线型比例为1；2虚线线型均采用DASHED,线型比例为1；3轴线线型均采用DOTE,线型比例为lo\n4字体4.1字体书写与字型4.1.1字体书写4.1.1.1图样屮汉字、字符和数字应排列整齐、清楚正确。4.1.1.2数量的数值注写，应采用正体阿拉伯数字。齐种计量单位凡前而有量值的，均应采用国家颁布的单位符号注写。单位符号应采用止体字母。4.1.1.3分数、百分数和比例数的注写，应釆用阿拉伯数字和数学符号，例如：四分之三、百分之二十五和一比二十应分别写成3/4、25%和1:20。4.1.1.4当注写的数字小于1时，必须写出个位的“0”,小数点应采用圆点，齐基准线书写，例如0.01。4.2字型汉字的字体应采用矢量字体，字体样式为WIIGJ_CNA.S1IX.WIIGJ_CNB.S1IXO数字的字体应采用矢量字体，字体样式为WHGJ_ENA.shx和WHGJ_ENB.shx（用于轴线编号）。字体样式与常用字体型文件名对应关系如下：W11GJ_CNA.SI1XHZTXT.SI1XWHGJ_CNB.SHXHZDX.SHXWHGJ_ENA.SHXTSSDENG.SHXW11GJ_ENB.SI1XROMAND.SHX\n4.3字体高度及设置4.3.1字高字高即字体高度。字高分设定字高和输出字高。设定字高是根据图样输出比例和字型的不同所设置的字体高度。输出字高是指打印输出后字体的实际宽度。各种比例图样的输出字高应符合表4.3.1的规定。4.3.2字体设置齐种字体设置应符合表4.3.1的规定。样式名SHX字体大字体宽度比例字高轴号AXISWHGJENB.SHX一0.7300图名HTU宋体-0.8750一般字体HZWHGJENA.SHXWHGJCNA.SHX0.7300附注HZWHGJJENA.SHXWHGJ_CNA.SHX0.7“附注”两字：700附注内容：500表4.3.1字高及其使用范围见表4.3.3图中文字不得采用样式名为“STANDARD”的样式。\n5比例及标注5.1制图比例与图样输出比例2.1.1制图比例CAD图样一般应按1：1绘制，各种参数应按图样输出比例设置。5.1.2图样输出比例建筑专业常用图样输出比例见表5.1.2。同一图纸中有不同比例的图样时，一般应在图纸空间屮进行整合。表5.1.2常用图样输岀比例表图名常用比例可用比例结构平而图1：50、1:100、1:150、1:2001:60基础平面图1:100、1:150、1:200圈梁平面图、总图中管沟、地下设施等1:200、1:5001:300详图1：10、1：20、1:301：5、1：25、1:45.2标注5.2.1尺寸标注样式以探索者结构制图软件及标准配置文件为基准。5.2.2尺寸标注应按实际尺寸或按比例进行标注，除构件冇剖断等特殊情况外，不得直接修改所标注数值文字。5.2.3图中标注不得采用样式名为“STANDARD”的标注样式进行标注。\n6图案填充6.1.1填充图案前，须以围合多义线先画出边界，然后再进行填充。6.1.2常用填充样式按下表选用：标准填充填充图案(A)g(B)0(C)蜃(D)■(E)□(F)瑟(G)豹(H)k/yy\j图案名GRASSANSI31ANSI37SOLIDSOLIDEARTHANSI32NET3填充比例1010010011803030填充角度000004500打印设置不淡显，按极细线打卬淡显30%淡显15%不淡显,按极细线打印表示含义楼板降板柱、墙筏板沉降后浇带伸缩后浇带加强带H-0.050H-0.100H-0.350注：1（0类填充一般用于卫生间同层排水的情况，标高值视具体工程而定;2（E）类填充一般用于基础平面图中筏板的填充。6.1.3除常用填充样式外，其余填充情况可按下表依次选用:注：1如标高种类较多（如地下室平面），平面图中一个填充范围应具体标明所降数值（比如H-0.800,H+1.000等）；2填充颜色除实体填充外，均为172号色；3任何情况下，填充样式不得选用“DOTS”样式及类似点填充图案；6.1.4所有填充出图前均须后置。\n7图层7.1图层命名1.1图层名称图层名称釆用英文代码组命名。图层名称一般由专业代码和实体名称代码组成。同一实体有多重屈性或类型时，应编制实体的展性分类代码和状态代码。图层名称编制格式见图7.1.IoI连接符"[I□-□□□□-□□□□-□□□□IIIIIIIIIIII专业代码」L实体名称代码“L属性分类代码“L状态代码.图7.1.1图层名称编制格式图1.1.1专业代码专业代码用各专业英文名称单词的词首大写字母表示。专业代码表示图层所属制图专业。专业代码同表3.4.2.Io1.1・2实体名称代码实体名称代码用其简写英文名称或单词表示，由4个英文字母组成。常用实体名称代码见表7.1.1.2o代码名称说明AXIS轴网平面轴网Planninggridorco1umngridBASE基础基础BaseCOLU柱柱ColumnsWALL墙体墙WallsSLAB板板SLABBEAM梁梁BeamsPATT填充填充PatternSTRS楼梯楼梯StairsSTEL钢结构钢结构STEELDTMS尺寸尺寸标注DimensionBARS钢筋钢筋BarDETL详图详图Details表7.1・1.2常用实体名称代码表\n1.1.3属性分类代码属性分类代码用简写英文名称或单词表示，由4个英文字母组成。属性分类代码用丁区分实体的不同属性或类型。属性分类代码为可选项，可以和不同实体名称代码组合。7.1.1.4状态代码状态代码用简写英文名称或单词表示，由4个英文字母组成。状态代码用丁区分改建、加固房屋屮该层实体的状态（如新建、拆迁、保留或临吋等），状态代码为可选项。常用状态代码见表7.1.1.4。表7.1.1.4常用状态代码表代码名称说明NEW新建新建NewworkEXST保留保留ExistingtoremainDEMO拆除拆除ExistingtodemolishFUTR拟建拟建FutureworkTEMP临时临时TemporaryworkMOVE搬迁搬迁ItemstobemovedRELO改建改建RelocateditemsNICN契外合同外NotinconiractPHS1-9阶段阶段编号Phasenumber7.2结构专业常用图层名称7.2.1结构专业常用图层名称见7.3.2中“图层名称”栏内所列图层名称。7.3图层设置7.3.1图层颜色设置原则图层设置应根据不同线宽类型设置不同的颜色。线宽类型见3.2.2。不同图层的颜色设置应符合表7.3.1的规定。\n-注：1.线宽字母代号见打卬设置2.其中以0结尾的色号以能被20整除者为M（Medium,中粗线），不能被20整除者为W（Wide,粗线）3.口建图层或口定义颜色需以上表色号为准，保证讯G图纸在不同的PC上获得同样的输出结果。4.本打印笔表与木标准Z图层相配合使用。3.2结构专业图层颜色设置3.2.1结构专业部分主要图层设置见附录Ao7.3.2.2需自行增加图层时，图层命名按以上原则命名；图层颜色的选取，原则上只能从下表“结构制图选用颜色表”中进行选择。未列出颜色除特殊情况需要外，一般不得采用。结构制图选用颜色表线型打印笔宽代码AUTOCAD颜色号极细线0.18F13122232425262728292102112122132142152162172182192202212222232242细线0.25T4567112131415161718191101111121131141151161171181191201211221231241中线0.35M20406080100120140160180200220240粗线0.50W21030507090110130150170190210230极粗线1.00E54灰度0.25G250淡显15%251淡显30%\n8符号8.1剖切符号7.1.1剖视的剖切符号应符合下列规定：1.1.1剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。剖切位置线的长度宜为6〜10mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4〜6mni（图8.1.1）。绘制时，剖视的剖切符号不应与其他图线相接触。3I—图8.1.1剖视的剖切符号&1.1.2剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。&1.1.3需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。1.1.4建筑物、构筑物剖面图的剖切符号宜注在土0.00标高的平面图上。8.1.2断面的剖切符号应符合下列规定：&1.2.1断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6〜10mm。1.2.2断面剖切符号的编号宜采用阿拉们数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向（图&1.2）。11图&1.2断面的剖切符号8.1.3剖面图或断面图，如与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其所在图纸的编号，也可以在图上集屮说明。\n8.2索引符号与详图符号8.2.1图样中的某一局部或构件，如需另见详图，应以索引符号索引（图8.2.la）o索引符号是由直径为10mm的I员I和水平直径组成，I员I及水平直径均应以细实线绘制。索引符号应按下列规定编写：8.2.1.1索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线（图8.2.1b）o8.2.1.2索引出的详图，如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号（图&2.lc）o数字较多时，可加文字标注。2.1.3索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号（图8.2.Id）o（b）图&2.1&2.2索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线索引符号引出索引符号，引出线所在的一侧应为投射方向。索引符号的编写同8.2.1条的规定（图8.2.2a、b、8.2.3零件、钢筋、杆件、设备等的编号，以肓径为4〜6mm（同一图样应保持一致）的细实线圆表示，其编号应用阿拉伯数字按顺序编写（图8.2.3）。图&2.3零件、钢筋等的编号&2.4详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14mni粗实线绘制。详图应按下列规定编号：\n2.4.1详图与被索引的图样同在一张图纸内吋，应在详图符号内用阿拉们数字注明详图的编号（图&2.4-1）o图&2.4-1与被索引图样同在一张图纸内的详图符号2.4.2详图与被索引的图样不在同一张图纸内，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号（图8.2.4-1）O图&2.4-2与被索引图样不在同一张图纸内的详图符号\n8.3引出线8.3.1引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明宜注写在水平线的上方（图8.3.1a）,也可注写在水平线的端部（图8.3.1b）o索引详图的引出线，应与水平直径线相连接（图8.3.1c）o＜文字说明）图8.3.1引出线（文字说明）（文Yi兑明）(a)8.3.2同时引出儿个相同部分的引出线，宜互相平行（图8.3.2a），也可画成集中于一点的放射线（图&3.2b）o(b)图&3.2共用引出线8.4其他符号8.4.1对称符号由对称线和两端的两对平行线组成。对称线用细点画线绘制；平行线用细实线绘制，其长度宜为6〜lOmni,每对的间距宜为2〜3nun；对称线垂直平分于两对平行线，两端超出平行线宜为2〜3mm（图8.4.1）。8.4.2指北针的形状宜如图&4.2所示，其圆的直径宜为24mm,用细实线绘制；指针尾部的宽度宜为3mm,指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。+1图&4.2指北针图&4.1对称符号\n9制图精度9.1绘制精度1.1绘制精度至少保证0.0k9.1.2各种线段应按实际的长度数据绘制，非设计要求不应出现零数。线条接头不应接搭接,接头处不应有空隙。1.3绘制直线时，应采用止交模式。1.4绘制斜线时，应输入精确的角度数据。9.2对象捕捉9.2.1插入各种图样元素时，除采用数据输入外，应采用对象捕捉点到点精确插入。2.2线段绘制时，除采用数据输入外，应采用对象捕捉。\n10打印输出10.1笔表设置与常用笔表10.1.1钢筋、墙、柱线等需打卬为粗线时，统一采用按直线画或者多义线（多义线线宽必须为0.0000,当宽度不为零时，CAD默认按宽度值进行打印，按颜色打印无效），颜色按统一标准设为粗线色，按统一笔表打印。1.2梁平法施工图，在出图（包括校对图及止式图）前，须统一将带“L”的字符串（梁编号）颜色，改为240号色（中线颜色）。10.1.3打印笔表设置原则：（止式出图线型）轴线、线型填充极细线(0.18)柱墙线中线(0.35)钢筋线粗线(0.50)图名下划线极粗线(1.00)除上述以外其余线细线(0.25)10.2打印笔表10.2.1图纸打印时，应统一使用统一笔表文件进行打印。2.2笔表文件分为正式出图与非正式出图两种#WHGJ-S-JDA3.ctb平时打印A3或A4白纸校对时使用;#WHGJ-S-JDA1.ctb打印大白图校对时使用;（打印大口图时，打印质量须选择“快速（草图）”项）#WHGJ-S-FTNAL.ctb最终正式硫酸纸出图使用。10.2.3标准笔表文件使用将标准笔表文件考入以下目录内，打印时选择相应笔表：（以CAD2006为例）"C:\DocumentsandSettings\（用户名）\ApplicationData\Autodesk\AutoCAD2006\R16.2\chs\Plotters\”。\n11.1CAD样板文件1.1CAD结构专业统一样板文件（#WI1GJ-S.dwt文件）,设置了主要图层、标注样式、文字样式等统一标准。1.2将统一样本文件拷入以下目录:（以TSSD2006为例）单机版：C:\ProgramFilcs\Tssd2006S\SYS2006\网络版：C:\ProgramFiles\Tssd2006N\SYS2006\TSSD结构标准配置文件11.2.1探索者结构制图软件设置文件须为结构专业标准设置文件，结构专业毎位员工均应以此为前提进行图纸绘制。11.2.2将配置文件“tssd.ini”文件考入探索者软件安装目录下:（以TSSD2006为例）单机版：C:\ProgramFiles\Tssd2006S\SYS2006\网络版：C:\ProgramFiles\Tssd2006N\SYS2006\\n附录A结构专业部分主要图层设置表图层名称颜色线型打印内容S-AXIS222DOTE是结构■轴线S-BASE51CONTINUOUS是结构-基础S-BASE-DIMS81CONTINUOUS是结构■基础标注S-BASE-TEXT7CONTINUOUS是结构-基础文字S-COLU40CONTINUOUS是结构-柱子S-COLU-DIMS81CONTINUOUS是结构-柱子尺寸S-COLU-TEXT7CONTINUOUS是结构-柱子文字S-COLU-COGZ60CONTINUOUS是结构-构造柱S-WALL40CONTINUOUS是结构■碇墙S-WALL-BYGJ7CONTINUOUS是结构-碇墙边缘构件S-WALL-DIMS81CONTINUOUS是结构■墙标注S-WALL-TEXT7CONTINUOUS是结构-墙文字S-SLAB4CONTINUOUS是结构-楼板S-SLAB-TEXT7CONTINUOUS是结构-楼板文字S-SLAB-BARS210CONTINUOUS是结构-楼板钢筋S-SLAB-FBAR210CONTINUOUS是结构-楼板负筋钢筋S-SLAB-FBTX7CONTINUOUS是结构■楼板负筋文字S-SLAB-ZBAR210CONTINUOUS是结构-楼板正筋钢筋S-SLAB-ZBTX7CONTINUOUS址结构■楼板正筋文字S-BEAM4DASHED是结构-碇梁S-BEAM-TEXT7CONTINUOUS是结构-碇梁文字S-BEAM-DIMS81CONTINUOUS是结构-梁尺寸标注S-BEAM-KLTH61CONTINUOUS是结构■主梁水平文字S-BEAM-KLTV71CONTINUOUS是结构-主梁竖直文字S-BEAM-CLTH161CONTINUOUS是结构-次梁水平文字S-BEAM-CLTV151CONTINUOUS是结构-次梁竖直文字S-BEAM-LLXX141DASHED是结构-连梁S-BEAM-LLTX201CONTINUOUS是结构■连梁文字S-PATT172CONTINUOUS是结构-平面线形填充S-PATT-SOLD251CONTINUOUS是结构-柱、墙实体填充S-STRS7CONTINUOUS是结构-楼梯S-STEL111CONTINUOUS是结构■钢结构S-TABS7CONTINUOUS是结构-表格线S-TEXT7CONTINUOUS是结构■文字S-DIMS81CONTINUOUS是结构-标注S-HOLE5CONTINUOUS是结构-洞口S-PILE7CONTINUOUS是结构■桩S-BARS210CONTINUOUS是结构-钢筋注：1具体工程中，需进一步细化图层时，均应以附表中图层大类名为前缀进行细化。女口：“二层剪力墙”可设为“S-WALL-2FLR”，其余类似。2制图过程中，各图素应图层清晰，统一，避免出现图层混乱的情况。
