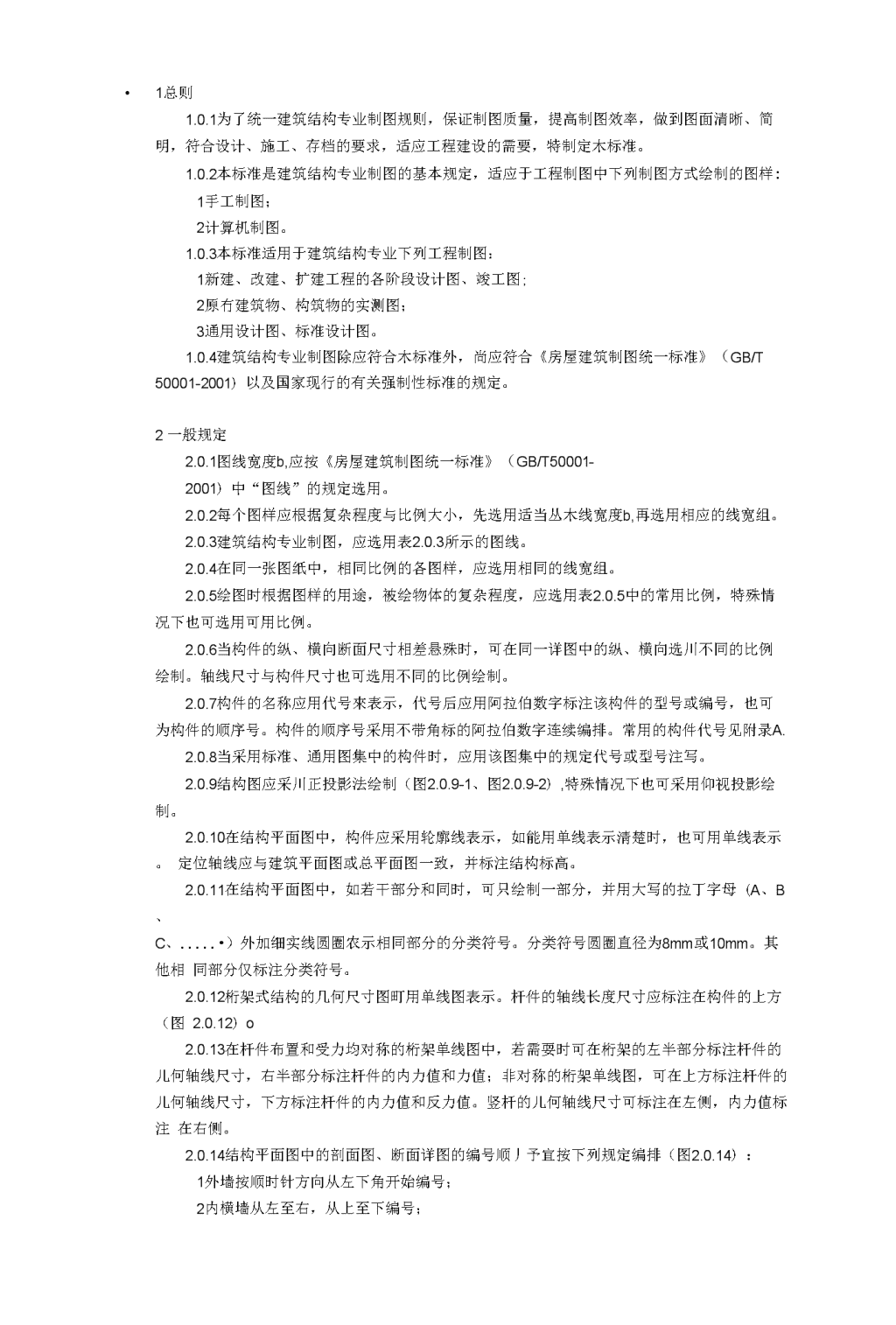

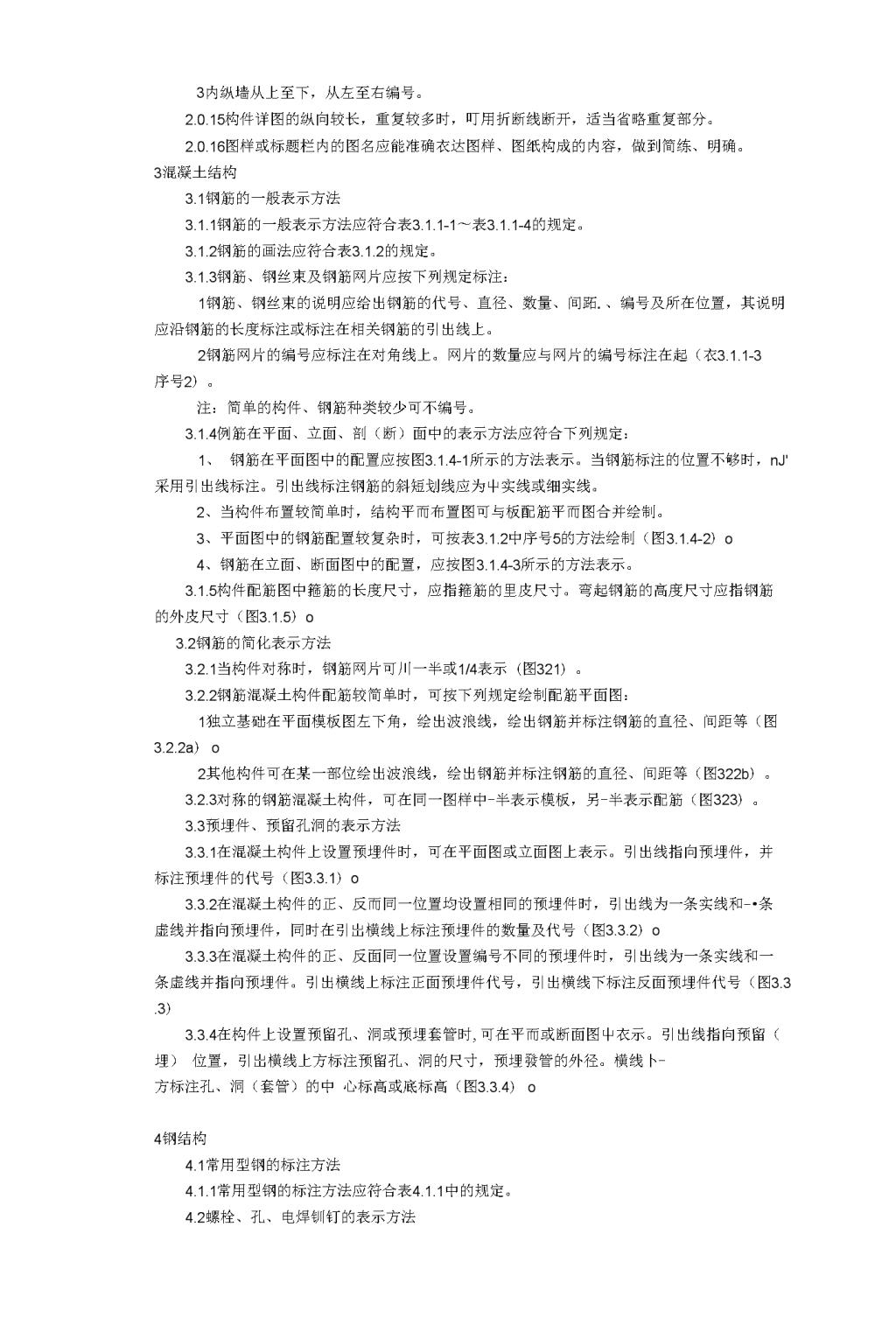

•1总则1.0.1为了统一建筑结构专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，特制定木标准。1.0.2本标准是建筑结构专业制图的基本规定，适应于工程制图中下列制图方式绘制的图样:1手工制图；2计算机制图。1.0.3本标准适用于建筑结构专业下列工程制图：1新建、改建、扩建工程的各阶段设计图、竣工图;2原冇建筑物、构筑物的实测图；3通用设计图、标准设计图。1.0.4建筑结构专业制图除应符合木标准外，尚应符合《房屋建筑制图统一标准》（GB/T50001-2001）以及国家现行的有关强制性标准的规定。2一般规定2.0.1图线宽度b,应按《房屋建筑制图统一标准》（GB/T50001-2001）中“图线”的规定选用。2.0.2每个图样应根据复杂程度与比例大小，先选用适当丛木线宽度b,再选用相应的线宽组。2.0.3建筑结构专业制图，应选用表2.0.3所示的图线。2.0.4在同一张图纸中，相同比例的各图样，应选用相同的线宽组。2.0.5绘图时根据图样的用途，被绘物体的复杂程度，应选用表2.0.5中的常用比例，特殊情况下也可选用可用比例。2.0.6当构件的纵、横向断面尺寸相差悬殊时，可在同一详图中的纵、横向选川不同的比例绘制。轴线尺寸与构件尺寸也可选用不同的比例绘制。2.0.7构件的名称应用代号來表示，代号后应用阿拉伯数字标注该构件的型号或编号，也可为构件的顺序号。构件的顺序号采用不带角标的阿拉伯数字连续编排。常用的构件代号见附录A.2.0.8当采用标准、通用图集中的构件时，应用该图集中的规定代号或型号注写。2.0.9结构图应采川正投影法绘制（图2.0.9-1、图2.0.9-2）,特殊情况下也可采用仰视投影绘制。2.0.10在结构平面图中，构件应采用轮廓线表示，如能用单线表示淸楚时，也可用单线表示。定位轴线应与建筑平面图或总平面图一致，并标注结构标高。2.0.11在结构平面图中，如若干部分和同时，可只绘制一部分，并用大写的拉丁字母（A、B、C、.....•）外加细实线圆圈农示相同部分的分类符号。分类符号圆圈直径为8mm或10mm。其他相同部分仅标注分类符号。2.0.12桁架式结构的几何尺寸图町用单线图表示。杆件的轴线长度尺寸应标注在构件的上方（图2.0.12）o2.0.13在杆件布置和受力均对称的桁架单线图中，若需耍时可在桁架的左半部分标注杆件的儿何轴线尺寸，右半部分标注杆件的内力值和力值；非对称的桁架单线图，可在上方标注杆件的儿何轴线尺寸，下方标注杆件的内力值和反力值。竖杆的儿何轴线尺寸可标注在左侧，内力值标注在右侧。2.0.14结构平面图中的剖面图、断面详图的编号顺丿予宜按下列规定编排（图2.0.14）：1外墙按顺时针方向从左下角开始编号；2内横墙从左至右，从上至下编号；\n3内纵墙从上至下，从左至右编号。2.0.15构件详图的纵向较长，重复较多时，叮用折断线断开，适当省略重复部分。2.0.16图样或标题栏内的图名应能准确衣达图样、图纸构成的内容，做到简练、明确。3混凝土结构3.1钢筋的一般表示方法3.1.1钢筋的一般表示方法应符合表3.1.1-1〜表3.1.1-4的规定。3.1.2钢筋的画法应符合表3.1.2的规定。3.1.3钢筋、钢丝束及钢筋网片应按下列规定标注：1钢筋、钢丝束的说明应给出钢筋的代号、直径、数量、间跖.、编号及所在位置，其说明应沿钢筋的长度标注或标注在相关钢筋的引出线上。2钢筋网片的编号应标注在对角线上。网片的数量应与网片的编号标注在起（衣3.1.1-3序号2）。注：简单的构件、钢筋种类较少可不编号。3.1.4例筋在平面、立面、剖（断）面中的表示方法应符合下列规定：1、钢筋在平面图中的配置应按图3.1.4-1所示的方法表示。当钢筋标注的位置不够时，nJ'采用引出线标注。引出线标注钢筋的斜短划线应为屮实线或细实线。2、当构件布置较简单时，结构平而布置图可与板配筋平而图合并绘制。3、平面图中的钢筋配置较复杂时，可按表3.1.2中序号5的方法绘制（图3.1.4-2）o4、钢筋在立面、断面图中的配置，应按图3.1.4-3所示的方法表示。3.1.5构件配筋图中箍筋的长度尺寸，应指箍筋的里皮尺寸。弯起钢筋的高度尺寸应指钢筋的外皮尺寸（图3.1.5）o3.2钢筋的简化表示方法3.2.1当构件对称时，钢筋网片可川一半或1/4表示（图321）。3.2.2钢筋混凝土构件配筋较简单时，可按下列规定绘制配筋平面图：1独立基础在平面模板图左下角，绘出波浪线，绘出钢筋并标注钢筋的直径、间距等（图3.2.2a）o2其他构件可在某一部位绘出波浪线，绘出钢筋并标注钢筋的直径、间距等（图322b）。3.2.3对称的钢筋混凝土构件，可在同一图样中-半表示模板，另-半表示配筋（图323）。3.3预埋件、预留孔洞的表示方法3.3.1在混凝土构件上设置预埋件时，可在平面图或立面图上表示。引出线指向预埋件，并标注预埋件的代号（图3.3.1）o3.3.2在混凝土构件的正、反而同一位置均设置相同的预埋件时，引出线为一条实线和-•条虚线并指向预埋件，同时在引岀横线上标注预埋件的数量及代号（图3.3.2）o3.3.3在混凝土构件的正、反面同一位置设置编号不同的预埋件时，引出线为一条实线和一条虚线并指向预埋件。引出横线上标注正面预埋件代号，引出横线下标注反面预埋件代号（图3.3.3）3.3.4在构件上设置预留孔、洞或预埋套管时,可在平而或断面图屮衣示。引出线指向预留（埋）位置，引岀横线上方标注预留孔、洞的尺寸，预埋發管的外径。横线卜-方标注孔、洞（套管）的中心标高或底标高（图3.3.4）o4钢结构4.1常用型钢的标注方法4.1.1常用型钢的标注方法应符合表4.1.1中的规定。4.2螺栓、孔、电焊钏钉的表示方法\n4.2.1螺栓、孔、电焊钏钉的表示方法应符合表4.2.1屮的规定。5图样画法5.1平面图5.1.1平面图的方向宜与总图方向一致。平面图的K边宜与横式幅面图纸的K边一致。5.1.2在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数山低向高的顺序从左至右或从下至上布置。5.1.3除顶棚平而图外，各种平而图应按正投影法绘制。5.1.4建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。5.1.5建筑物平面图应注写房间的名称或编号。编号注写在肓径为6mm细实线绘制的圆圈内，并在同张图纸上列出房间名称表。5.1.6平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示懣图。各区应分别用大写拉丁字母编号。在组合示意图中要捉示的分区，应采用阴影线或填充的方式表示。5.1.7顶棚平面图立用镜像投彩法绘制。5.1.8为衣示室内立面在平面图上的位置，应在平面图上用内视符号注明视点位置、方向及立面编号（图4.1.8）。符号中的圆圈应用细实线绘制，根据图而比例圆圈直径可选择8-12mmo立面编号宜川拉丁字母或阿拉们数字。内视符号如下所示：5.2立面图5.2.1各种立面图应按正投影法绘制。5.2.2建筑立面图应包括投影方向可见的建筑外轮丿郭线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。5.2.3室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等（室内立面图的顶棚轮廓线，可根据具体情况只表达帕平顶或同时表达帕平顶及结构顶棚）。5.2.4平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名厉加注“展开”二字。5.2.5较简单的对称式建筑物或对称的构配件等，在不影响构造处理和就工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。5.2.6在建筑物立面图上，相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。5.2.7在建筑物立而图上，外墙表而分格线应表示淸楚。应用文字说明各部位所用而材及色彩。5.2.8有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称（如:①〜⑩立面图、（A）〜（F）立面图）。无定位轴线的建筑物可按平面图各面的朝向确定名称。5.2.9建筑物室内立面图的名称，应根据平血•图屮内视符号的编号或字母确定（如：①立而图、（A）立而图）。
