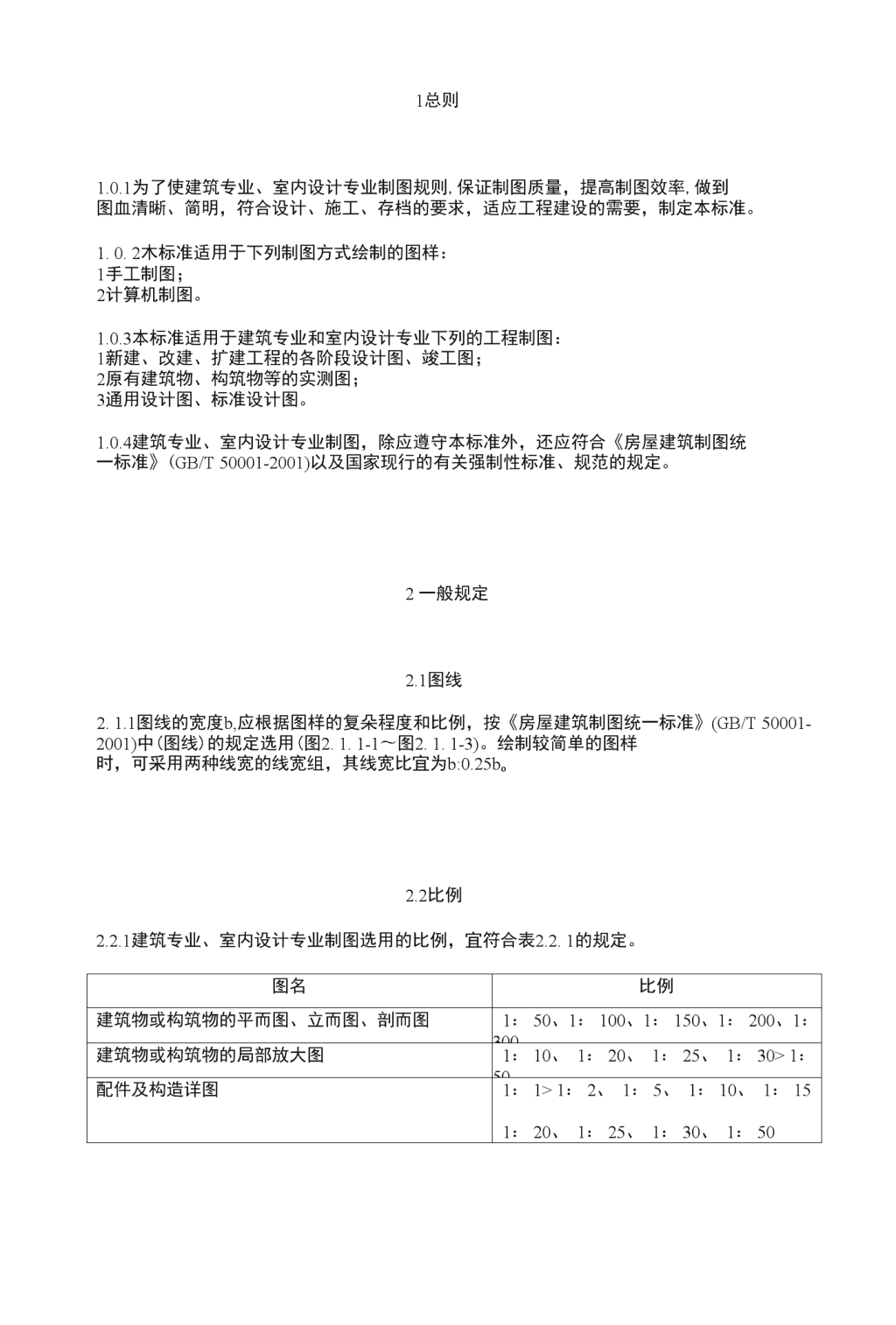

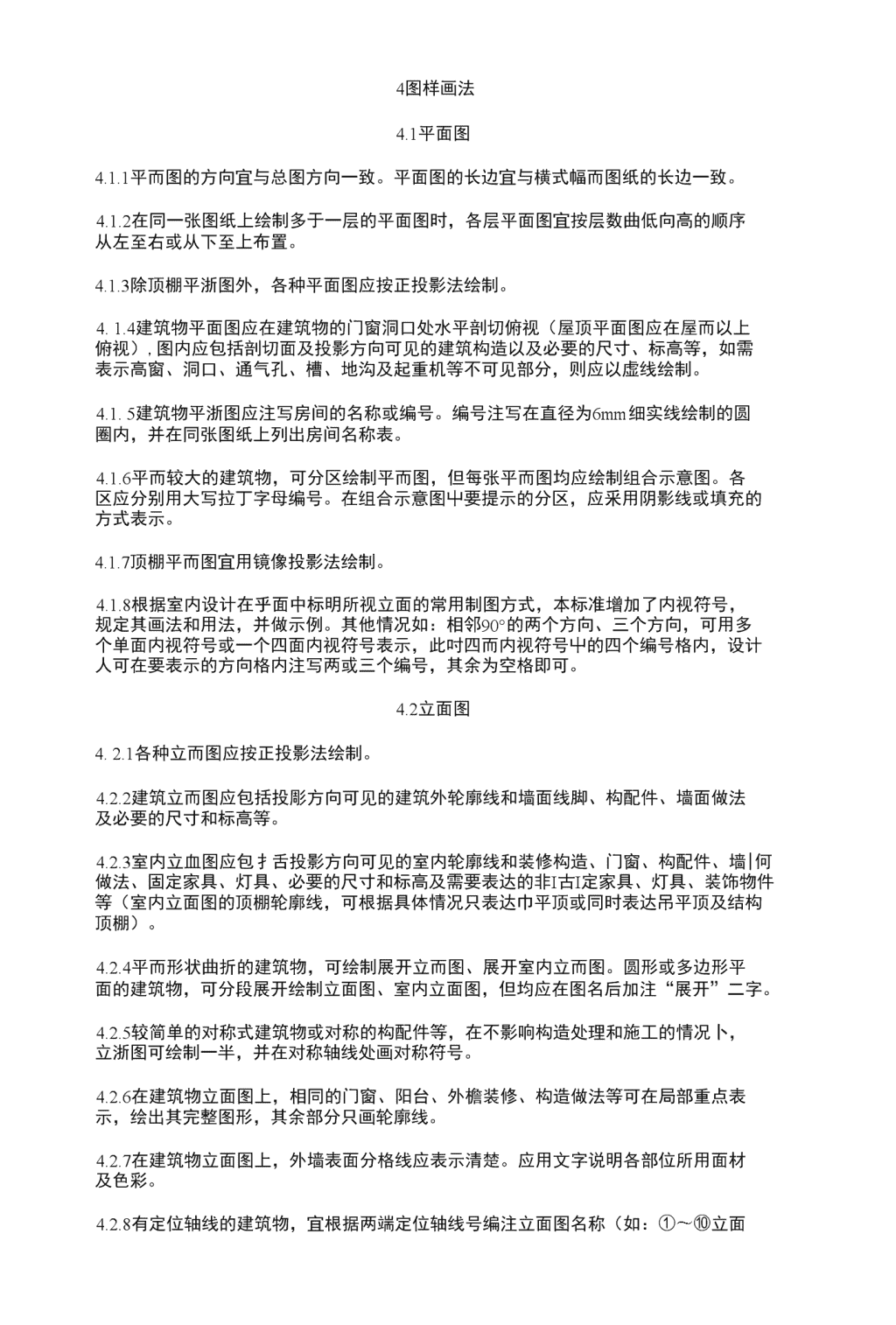

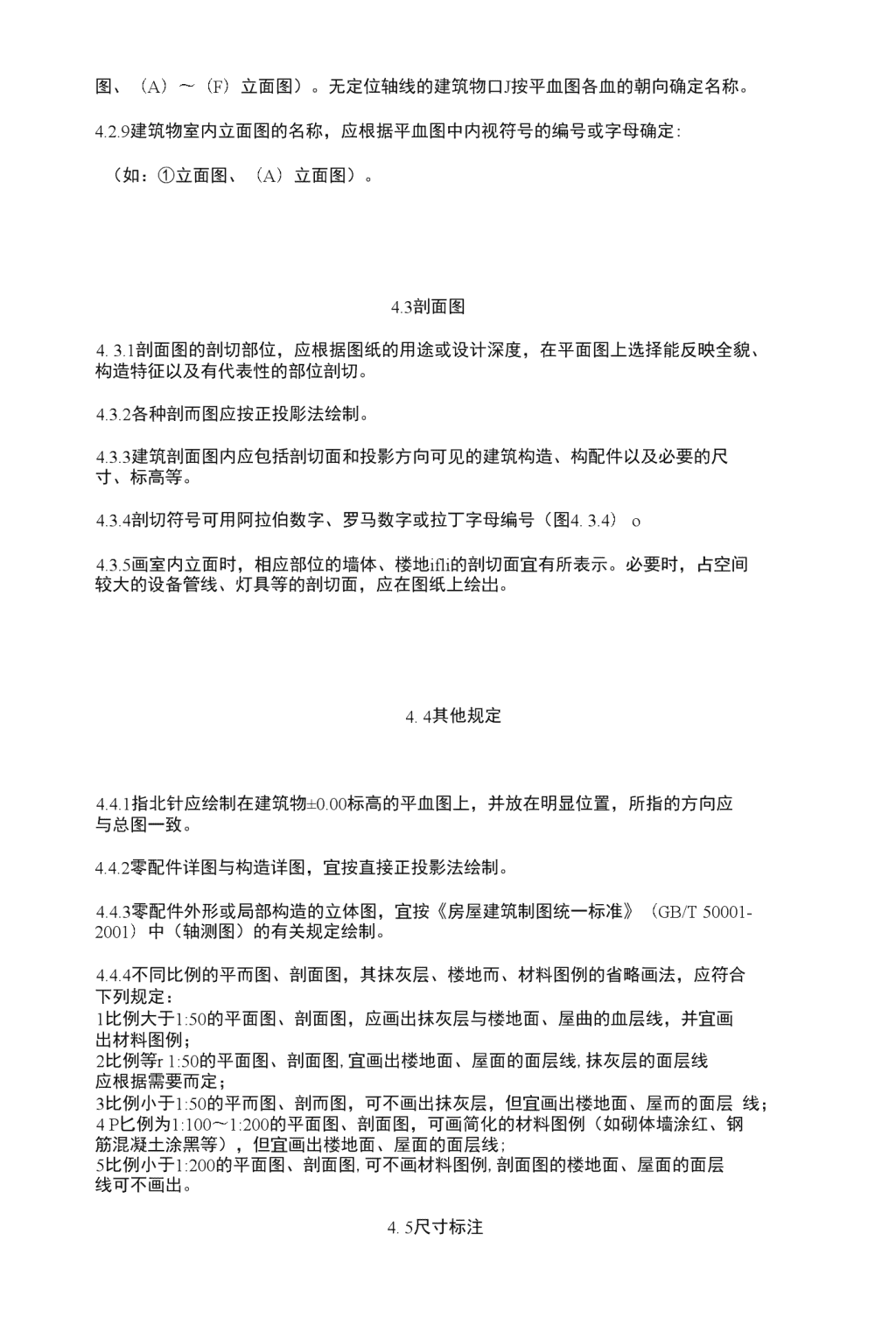

1总则1.0.1为了使建筑专业、室内设计专业制图规则,保证制图质量，提高制图效率,做到图血清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。1.0.2木标准适用于下列制图方式绘制的图样：1手工制图；2计算机制图。1.0.3本标准适用于建筑专业和室内设计专业下列的工程制图：1新建、改建、扩建工程的各阶段设计图、竣工图；2原有建筑物、构筑物等的实测图；3通用设计图、标准设计图。1.0.4建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T50001-2001)以及国家现行的有关强制性标准、规范的规定。2一般规定2.1图线2.1.1图线的宽度b,应根据图样的复朵程度和比例，按《房屋建筑制图统一标准》(GB/T50001-2001)中(图线)的规定选用(图2.1.1-1〜图2.1.1-3)。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b:0.25bo2.2比例2.2.1建筑专业、室内设计专业制图选用的比例，宜符合表2.2.1的规定。图名比例建筑物或构筑物的平而图、立而图、剖而图1：50、1：100、1：150、1：200、1：300建筑物或构筑物的局部放大图1：10、1：20、1：25、1：30>1：50配件及构造详图1：1>1：2、1：5、1：10、1：151：20、1：25、1：30、1：50\n4图样画法4.1平面图4.1.1平而图的方向宜与总图方向一致。平面图的长边宜与横式幅而图纸的长边一致。4.1.2在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数曲低向高的顺序从左至右或从下至上布置。4.1.3除顶棚平浙图外，各种平面图应按正投影法绘制。4.1.4建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋而以上俯视）,图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。4.1.5建筑物平浙图应注写房间的名称或编号。编号注写在直径为6mm细实线绘制的圆圈内，并在同张图纸上列出房间名称表。4.1.6平而较大的建筑物，可分区绘制平而图，但每张平而图均应绘制组合示意图。各区应分别用大写拉丁字母编号。在组合示意图屮要提示的分区，应釆用阴影线或填充的方式表示。4.1.7顶棚平而图宜用镜像投影法绘制。4.1.8根据室内设计在乎面中标明所视立面的常用制图方式，本标准增加了内视符号，规定其画法和用法，并做示例。其他情况如：相邻90°的两个方向、三个方向，可用多个单面内视符号或一个四面内视符号表示，此吋四而内视符号屮的四个编号格内，设计人可在要表示的方向格内注写两或三个编号，其余为空格即可。4.2立面图4.2.1各种立而图应按正投影法绘制。4.2.2建筑立而图应包括投彫方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。4.2.3室内立血图应包扌舌投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙|何做法、固定家具、灯具、必要的尺寸和标高及需要表达的非I古I定家具、灯具、装饰物件等（室内立面图的顶棚轮廓线，可根据具体情况只表达巾平顶或同时表达吊平顶及结构顶棚）。4.2.4平而形状曲折的建筑物，可绘制展开立而图、展开室内立而图。圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名后加注“展开”二字。4.2.5较简单的对称式建筑物或对称的构配件等，在不影响构造处理和施工的情况卜，立浙图可绘制一半，并在对称轴线处画对称符号。4.2.6在建筑物立面图上，相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。4.2.7在建筑物立面图上，外墙表面分格线应表示清楚。应用文字说明各部位所用面材及色彩。4.2.8有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称（如：①〜⑩立面\n图、（A）〜（F）立面图）。无定位轴线的建筑物口J按平血图各血的朝向确定名称。4.2.9建筑物室内立面图的名称，应根据平血图中内视符号的编号或字母确定:（如：①立面图、（A）立面图）。4.3剖面图4.3.1剖面图的剖切部位，应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。4.3.2各种剖而图应按正投彫法绘制。4.3.3建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。4.3.4剖切符号可用阿拉伯数字、罗马数字或拉丁字母编号（图4.3.4）o4.3.5画室内立面时，相应部位的墙体、楼地ifli的剖切面宜有所表示。必要时，占空间较大的设备管线、灯具等的剖切面，应在图纸上绘岀。4.4其他规定4.4.1指北针应绘制在建筑物±0.00标高的平血图上，并放在明显位置，所指的方向应与总图一致。4.4.2零配件详图与构造详图，宜按直接正投影法绘制。4.4.3零配件外形或局部构造的立体图，宜按《房屋建筑制图统一标准》（GB/T50001-2001）中（轴测图）的有关规定绘制。4.4.4不同比例的平而图、剖面图，其抹灰层、楼地而、材料图例的省略画法，应符合下列规定：1比例大于1:50的平面图、剖面图，应画出抹灰层与楼地面、屋曲的血层线，并宜画出材料图例；2比例等r1:50的平面图、剖面图,宜画出楼地面、屋面的面层线,抹灰层的面层线应根据需要而定；3比例小于1:50的平而图、剖而图，可不画出抹灰层，但宜画出楼地面、屋而的面层线；4P匕例为1:100〜1:200的平面图、剖面图，可画简化的材料图例（如砌体墙涂红、钢筋混凝土涂黑等），但宜画出楼地面、屋面的面层线;5比例小于1:200的平面图、剖面图,可不画材料图例,剖面图的楼地面、屋面的面层线可不画出。4.5尺寸标注\n4.5.1尺寸分为总尺寸、定位尺寸、细部尺寸三种。绘图时，应根据设计深度和图纸用途确定所需注写的尺寸。4.5.2建筑物平面、立面、剖面图，宜标注室内外地坪、楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、雨棚、门、窗、台阶等处的标高。平屋面等不易标明建筑标高的部位可标注结构标高，并予以说明。结构找坡的平屋面，屋面标高可标注在结构板面最低点，并注明找坡坡度。有屋架的屋團，应标注屋架下弦搁置点或柱顶标高。有起重机的厂房剖浙图应标注轨顶标高、屋架下弦杆件下边缘或屋面梁底、板底标高。梁式悬挂起重机宜标出轨距尺寸（以米计）。4.5.3楼地面、地卜-层地面、阳台、平台、檐口、屋脊、女儿墙、台阶等处的高度尺寸及标高，宜按下列规定注写：1平面图及其详图注写完成面标高。2立面图、剖而图及其详图注写完成面标高及高度方向的尺寸。3其余部分注写毛血尺寸及标高。4标注建筑平面图各部位的立位尺寸时，注写与其最邻近的轴线间的尺寸；标注建筑剖面各部位的定位尺寸时，注写其所在层次内的尺寸。5室内设计图屮连续重复的构配件等，当不易标明定位尺寸时，町在总尺寸的控制下，定位尺寸不用数值而用“均分”或“EQ”字样表示说明：4.5.1原标准中尺寸分为定位尺寸、定量尺寸、总尺寸三种，从字面上不易理解，因为所有的尺寸都是定量的。此次修订根据设计中对各种尺寸的应用，归纳为总尺寸、定位尺寸、细部尺寸三种,并定义：总尺寸——建筑物外轮廓尺寸；若干定位尺寸之和。定位尺寸——轴线尺寸；建筑物构配件如：墙体、门、窗、洞口洁具等，相应丁轴线或其他构配件确定位置的尺寸。细部尺寸——建筑物构配件的详细尺寸。4.5.3对本条第3、5款说明如下：3所谓毛面尺寸及标高是指非建筑完成向尺寸及标高，如平面图中标注的墙体厚度尺寸；板底、梁底标咼。5此条是根据室内设计的特点和习惯而增加的。
