DB52T 819-2013 住宅厨房排烟道通风性能检测 18页

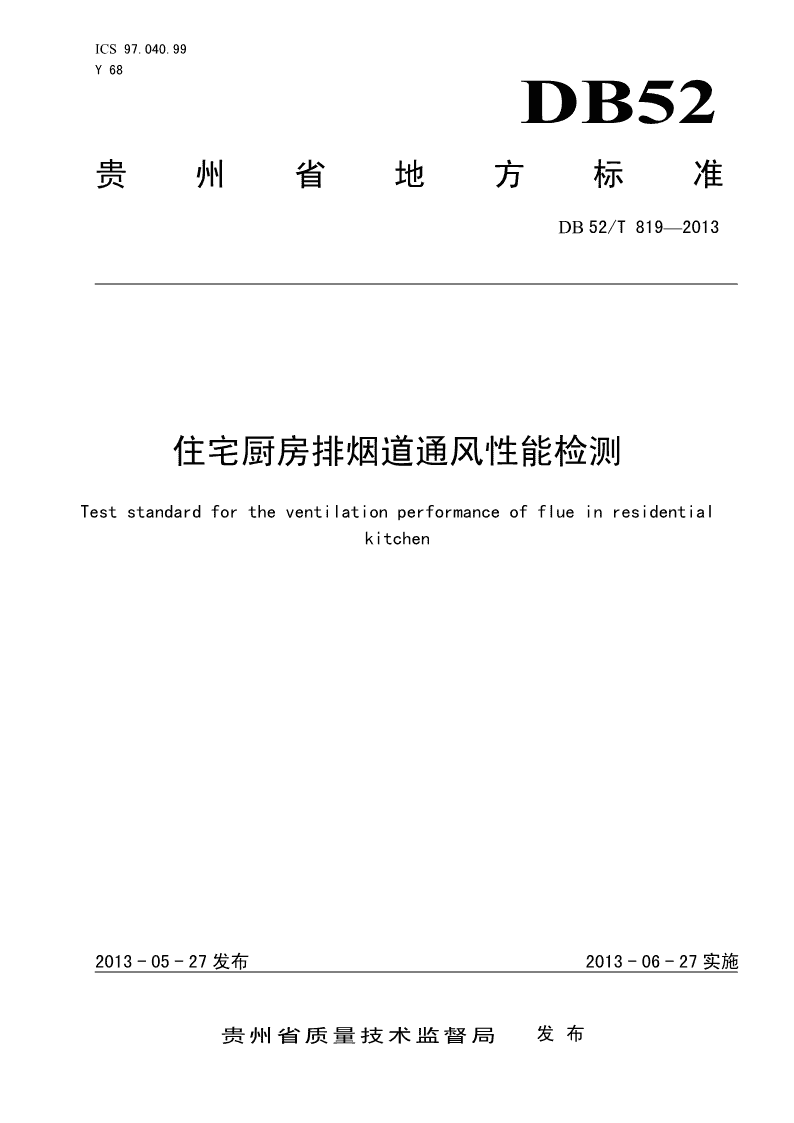

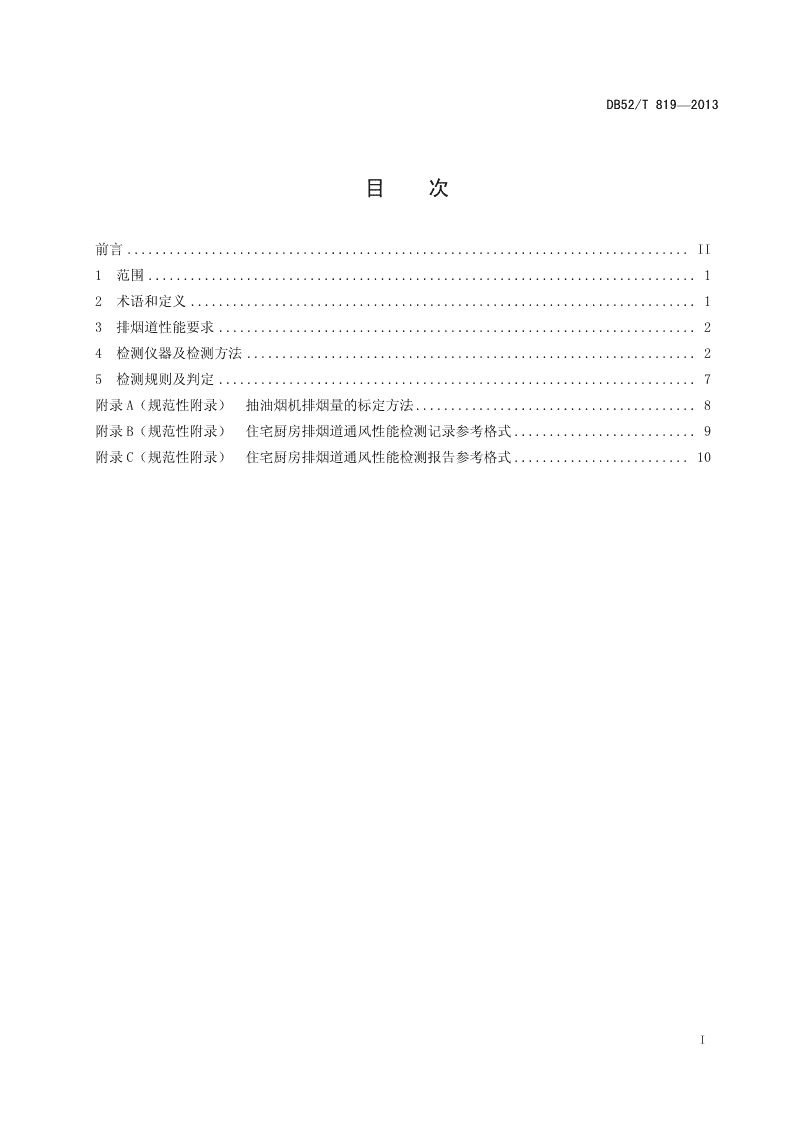

ICS97.040.99Y68DB52贵州省地方标准DB52/T819—2013住宅厨房排烟道通风性能检测Teststandardfortheventilationperformanceofflueinresidentialkitchen2013-05-27发布2013-06-27实施贵州省质量技术监督局发布\n\nDB52/T819—2013目次前言................................................................................II1范围..............................................................................12术语和定义........................................................................13排烟道性能要求....................................................................24检测仪器及检测方法................................................................25检测规则及判定....................................................................7附录A（规范性附录）抽油烟机排烟量的标定方法........................................8附录B（规范性附录）住宅厨房排烟道通风性能检测记录参考格式..........................9附录C（规范性附录）住宅厨房排烟道通风性能检测报告参考格式.........................10I\n\n学兔兔www.bzfxw.comDB52/T819—2013前言本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。请注意：本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由贵州省计量测试院提出并归口。本标准起草单位：贵州省计量测试院、贵州省建筑设计研究院、贵州大学。本标准主要起草人：张国洪、吴国庆、王小力、蒋秀山、宋瑾、刘建浩、李元、邓永生、吕小洁。II\n\nDB52/T819—2013住宅厨房排烟道通风性能检测1范围本标准规定了住宅厨房排烟道（以下简称排烟道）通风性能的评定指标，试验方法和检测规则。本标准适用于33层及以下的住宅厨房机械排风式排烟道的通风性能检测。2术语和定义下列术语和定义适用于本文件。2.1排烟道用于排除厨房炊事活动产生的烟气的管道制品，是住宅厨房共用排气管道系统的基本组成部分。2.2排烟损失率通过排烟道排出建筑物总出风口的风量的损失值与标定的总排风量之比，排烟损失率表征排烟道的通风性能。2.3油烟机排风量的标定值抽油烟机在指定的试验管道内实际测量所得的风量值，单位为立方米每小时(m³/h)。2.4试验管道用于单台抽油烟机排风量标定所用的管道。2.5开机率抽油烟机开机台数与抽油烟机安装台数之比。2.6总出风口烟道汇集各层烟气排入大气的风口。2.71\nDB52/T819—2013倒风油烟从排烟道通过风口或设备缝隙串入室内的现象。3排烟道性能要求3.1排烟道产品通风性能要求排烟道产品通风性能要求见表１。3.2排烟道安装后现场通风性能要求3.2.1排烟道安装现场任意楼层性能要求与抽检判定排烟道安装现场抽检判定性能见表2。3.2.2排烟道安装现场整体楼层性能要求与全检判定排烟道安装现场全检判定性能要求见表3。表1排烟道产品性能要求与检测判定检测楼层开机层数排烟损失率（%）3333≤222828≤182020≤151212≤1288≤10表2排烟道安装现场任意楼层性能要求与抽检判定检测楼层开机层数排烟损失率（%）33任意4层≤528任意4层≤520任意3层≤512任意3层≤48任意2层≤4表3排烟道安装现场整体楼层性能要求与全检判定检测楼层开机层数排烟损失率（%）3333≤202828≤162020≤131212≤1088≤84检测仪器及检测方法2\nDB52/T819—20134.1检测设备及仪器要求见表4表4检测设备及仪器设备测量范围准确度其他要求33风量罩300m/h～12000m/h5%/风速仪0.1m/s～30m/s5%/温度计0℃～100℃2℃/湿度计10%RH～100%RH2%RH/钢卷尺0m～5m1mm/大气压力表800hPa～1060hPa//抽油烟机//额定功率（耗电功率）≤85w，33排烟量标定值：300m/h～340m/h，风压≤25Pa交流稳压电源//输出电压稳定时间：5‰/3min4.2检测环境要求4.2.1室内检测环境4.2.1.1在相对湿度为90%RH以下、风速为0.5m/s以下、温度为0℃以上的室内进行检测。4.2.1.2当现场风速大于0.5m/s以上，应在出风口处设置挡风设施。4.2.2安装现场检测环境4.2.2.1在相对湿度为90%RH以下、温度为0℃以上的安装现场，非雨天进行检测。4.2.2.2在室外风速大于0.5m/s时，在总出风口周围应搭建防止室外风力干扰的设施。4.3排烟道、检测设备的安装及要求4.3.1排烟道的检测安装及要求被测排烟道首尾相接一字排开，如图1所示。要求：——水平放置距地面约600mm±50mm的高度；——最高楼层的排烟道需要加长大于等于2500mm、截面长宽与被测排烟道相同的辅助管道；——每层楼的结合处必须密封，不得漏风；——最底层的排烟道的底部必须密封，不得漏风。图1排烟道产品的排烟损失率测试安装示意图3\nDB52/T819—20134.3.2检测设备的安装及要求4.3.2.1抽油烟机的安装及要求排烟道产品检测，抽油烟机水平安装在排烟道预留的排烟进口处，如图1所示。排烟道现场安装后检测，抽油烟机水平安装在排烟道预留的排烟进口处，如图4所示。要求：——抽油烟机与排烟道通过抽油烟机自带的波纹管连接，波纹管与排烟道的连接处必须密封，不得漏风；——波纹管的拉升长度为700mm±20mm，且呈直管状。4.3.2.2风量罩的安装及要求风量罩安装在被测试排烟道的总出风口处，排烟道的出口处安装一块辅助平板，将风量罩与辅助平板充分接触，如图1所示。要求：——辅助平板的尺寸要求大于风量罩罩口尺寸；——辅助平板中部开一方孔，方孔尺寸与被测排烟道截面积相同；——风量罩与辅助平板的接触处必须密封，不得漏风。4.3.2.3风速仪的测量位置的确定排烟道产品检测，在辅助管道距总出风口1.5D（D排烟道内径）处的长边上按相等距离打孔（4～6个），对应所开测孔的垂直方向设置检测(4～6个)点，用风速仪检测，应测(16～36个)点的风速，要求测点均匀分布在同一平面上（如图1、图2所示）。同理，排烟道现场安装后检测是在建筑物楼顶距排烟道总出风口1.5D（D排烟道内径）处的长边上按相等距离打孔（如图2、图4所示）。风速测量点平面分布示意图如图3所示。图2被测管道风速测量点俯面分布示意图图3被测管道风速测量点平面分布示意图4.4开机楼层的确定4\nDB52/T819—2013开机楼层按表2中规定任意2～4层，应该考虑以选取低楼层为宜，尽量避免选择高楼层，以选取排烟损失率较高的情况检测。图4住宅厨房排烟道安装现场的排烟损失率测试安装示意图4.5检测参数见表5表5检测参数编号检测参数1外观2尺寸3温、湿度、大气压力4风量5风速4.6检测方法5\nDB52/T819—20134.6.1外观检测目测观察排烟道管体表面无蜂窝、孔洞、空鼓和塌陷现象，不得有贯穿性裂缝，管口不得有缺口。排烟道连接处不得有裂缝，用湿润手掌检查连接处不得有漏风。4.6.2尺寸检测用钢卷尺测量排烟道管口长宽尺寸，用于计算排烟道管口内径面积，尺寸误差不得大于设计规定值的2mm。4.6.3温、湿度、大气压力检测将温度计、湿度计、大气压力表放置在检测排烟道现场，距地面高度大于等于1.5m，距墙面大于1m，或放置检测房间的中心位置。记录测试时段现场的温、湿度、大气压力。4.6.4风量检测按表1～表3的规定开启所安装的抽油烟机，使用在排烟道的总出风口处检测总出风量（如图1所示）。要求在开启设备2～3分钟的稳定后读数，读取风量罩显示值并记录，记录三个值取平均值。4.6.5风速检测按表1～表3的规定开启所安装的抽油烟机，使用风速仪多点测量风速。风速测量点平面分布示意图如图3所示，按实际情况测量16～36个点。要求风速仪垂直于排烟道打孔的平面上（如图1、图2、图4所示）。在开启设备2～3分钟稳定后读数，读取风速仪显示值并记录，记录三个值取平均值。4.7排烟损失率的计算4.7.1用风量计算排烟损失率用测量所得的风量代入公式（1）计算排烟损失率。ssQQbs100%..............................(1)ssQb式中：——排烟损失率，数值以百分数（%）表示；ssQ——实际开机状况下总出风口的排烟量，单位为立方米每小时(m³/h)；sQ——实际开机状况下开机楼层的抽油烟机在指定的试验管道标定的排烟量之和，单位为立方米b每小时(m³/h)。4.7.2用风速计算排烟损失率用测量所得的各点风速之和代入公式（2）计算排烟损失率。ss6\nDB52/T819—20131ab3600v(Q)100%..........................(2)ssbQnb式中：——排烟损失率，数值以百分数（%）表示；ssQ——实际开机状况下开机楼层的抽油烟机在指定的试验管道标定的排烟量之和，单位为立方米b每小时(m³/h)a——排烟道内径长度，单位为米(m)；b——排烟道内径宽度，单位为米(m)；n——测得风速值的个数；v——n个风速值之和，单位为米每秒(m/s)。4.8抽油烟机排烟量的标定方法按附录进行5检测规则及判定5.1排烟道产品判定规则排烟损失率达到规定要求（见表１）该排烟道合格。低于排烟损失率的要求，应增加相对湿度为50%RH～60%RH时的排烟损失率的检测，当相对湿度为50%RH～60%RH时，检测其排烟损失率仍不合格的判为不合格。5.2排烟道安装现场判定规则5.2.1抽检判定规则住宅厨房排烟道安装现场检测应先进行抽检判定，如抽检判定达规定要求则合格；如抽检判定低于规定要求则进行全检判定，全检判定达规定要求也视为合格。排烟损失率达到规定要求（见表2）该排烟道合格。低于排烟损失率的要求的，应增加相对湿度为50%RH～60%RH时的排烟能力的检测，当相对湿度为50%RH～60%RH排烟损失率时仍不合格的判为不合格。5.2.2全检判定规则排烟损失率达到规定要求（见表3）该排烟道合格。低于排烟能力的要求的，应增加相对湿度为50%RH～60%RH时的排烟能力的检测，当相对湿度为50%RH～60%RH时仍不合格的判为不合格。考虑现场安装不利造成漏风原因，可再增加水平安装检测，若水平安装检测合格，可判为合格。仍不合格的判为不合格。7\nDB52/T819—2013附录A（规范性附录）抽油烟机排烟量的标定方法A.1试验管道的安装及要求试验管道安装如图A.1所示。要求：——试验管道水平放置距地面约600mm±50mm的高度。——试验管道一端必须密封，另一端加长大于等于1500mm、截面长宽与被测排烟道相同的辅助烟道；——试验管道与辅助烟道结合处必须密封，不得漏风。A.1.1检测设备的安装及要求A.1.2抽油烟机的安装及要求抽油烟机与排烟道平行，水平安装在每一层楼预留的排烟出口处（见图A.1）。要求：——抽油烟机与排烟道通过抽油烟机自带的波纹管连接，波纹管与排烟道的连接处必须密封，不得漏风；——波纹管的拉升长度为700mm±20mm，且呈直管状。A.1.3风量罩的安装及要求风量罩安装在被测试排烟道的总出风口处，排烟道的出口处需安装一块辅助平板，将风量罩与辅助平板充分接触（见图A.1）。要求：——辅助平板的尺寸要求大于风量罩罩口尺寸；——辅助平板中部开一方孔，方孔尺寸与被测排烟道截面积相同；——风量罩与辅助平板的接触处必须密封，不得漏风。A.2抽油烟机排烟量的标定将所有需要使用的抽油烟机，逐台开机送风，检测其在试验管道上单台开机的排烟量Q，作为油b烟机排烟量的标定值参与排烟能力的计算。图A.1抽油烟机排烟量标定安装示意图8\nDB52/T819—2013附录B（规范性附录）住宅厨房排烟道通风性能检测记录参考格式住宅厨房排烟道通风性能检测记录产品名称：排烟道尺寸：排烟道数量：委托单位：生产单位：环境温度：环境湿度：大气压力：检测地点：主要检测设备：检测依据：检测人员：检测时间：测试状态：备注：单台抽油烟机在试验管道的出风量编号1号2号3号4号5号6号7号8号出风量（m³/h）排烟道排烟损失率开机号风速(m/s)总出风量（m³/h）总标定风量（m³/h）损失率1～8号平均值开机号风速(m/s)总出风量（m³/h）总标定风量（m³/h）损失率1～8号平均值开机号风速(m/s)总出风量（m³/h）总标定风量（m³/h）损失率1～8号平均值总平均值注：此记录格式以8层为例，其他不同楼层检测参考其格式。9\nDB52/T819—2013附录C（规范性附录）住宅厨房排烟道通风性能检测报告参考格式住宅厨房排烟道通风性能检测报告第1页共2页报告编号：样品编号尺寸规格产品名称商标楼层数量委托单位检测地点出厂编号生产单位生产日期检测类别检验日期抽样地点大气压力环境温度环境湿度检测用仪器、装置检测依据检测项目检测结论检测单位公章：签发日期：报告批准人：审核人：主检人：10\nDB52/T819—2013住宅厨房排烟道通风性能检测报告第2页共2页报告编号：出风量单位：m³/h排气道排烟损失率出风量开机号开机率标定风量之和3次实测平均值排烟损失率单台抽油烟机在试验管道的出风量编号1号2号3号4号5号6号7号8号出风量注：此报告格式以8层为例，其他不同楼层检测参考其格式。_________________________________11\nDB52/T819-2013
