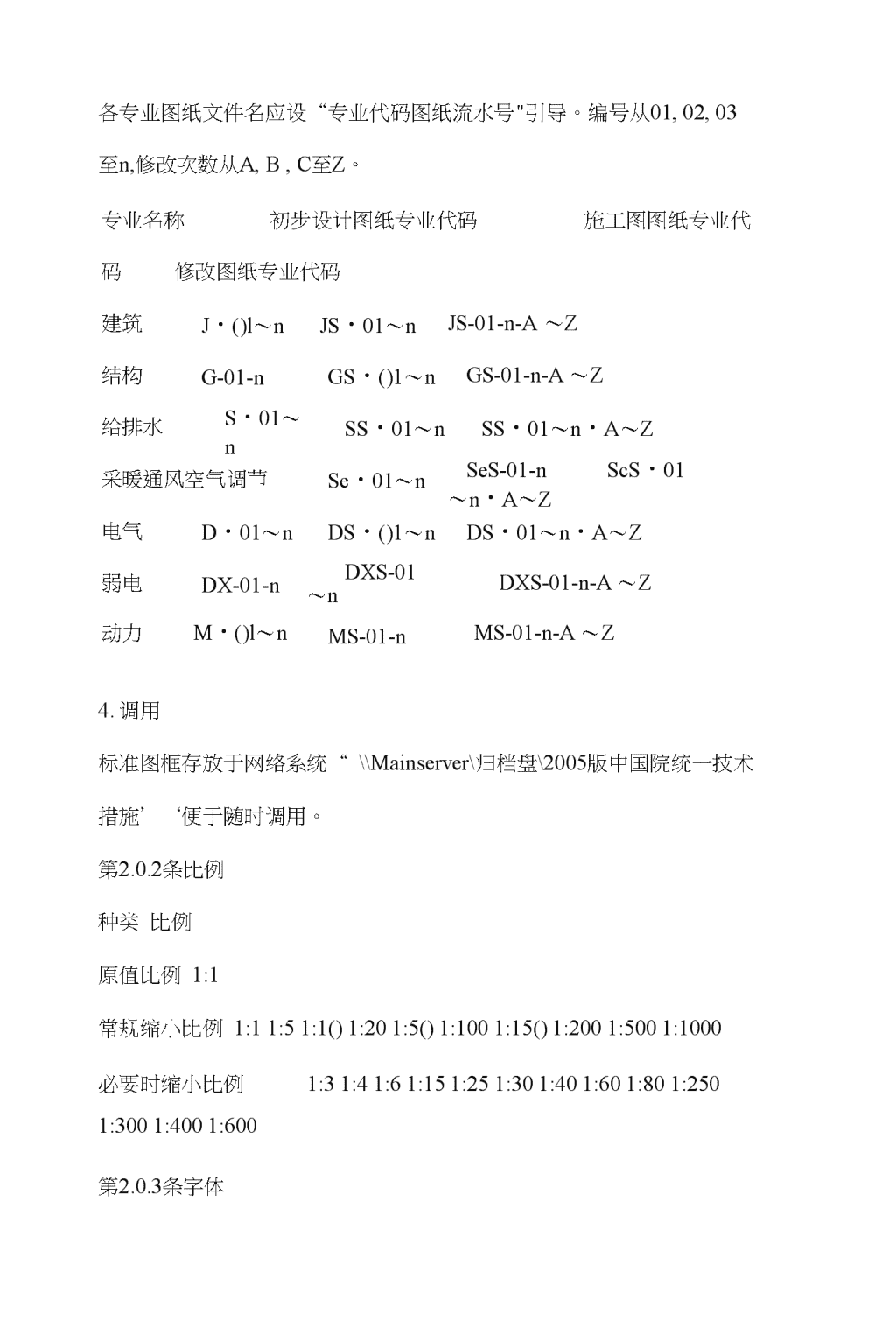

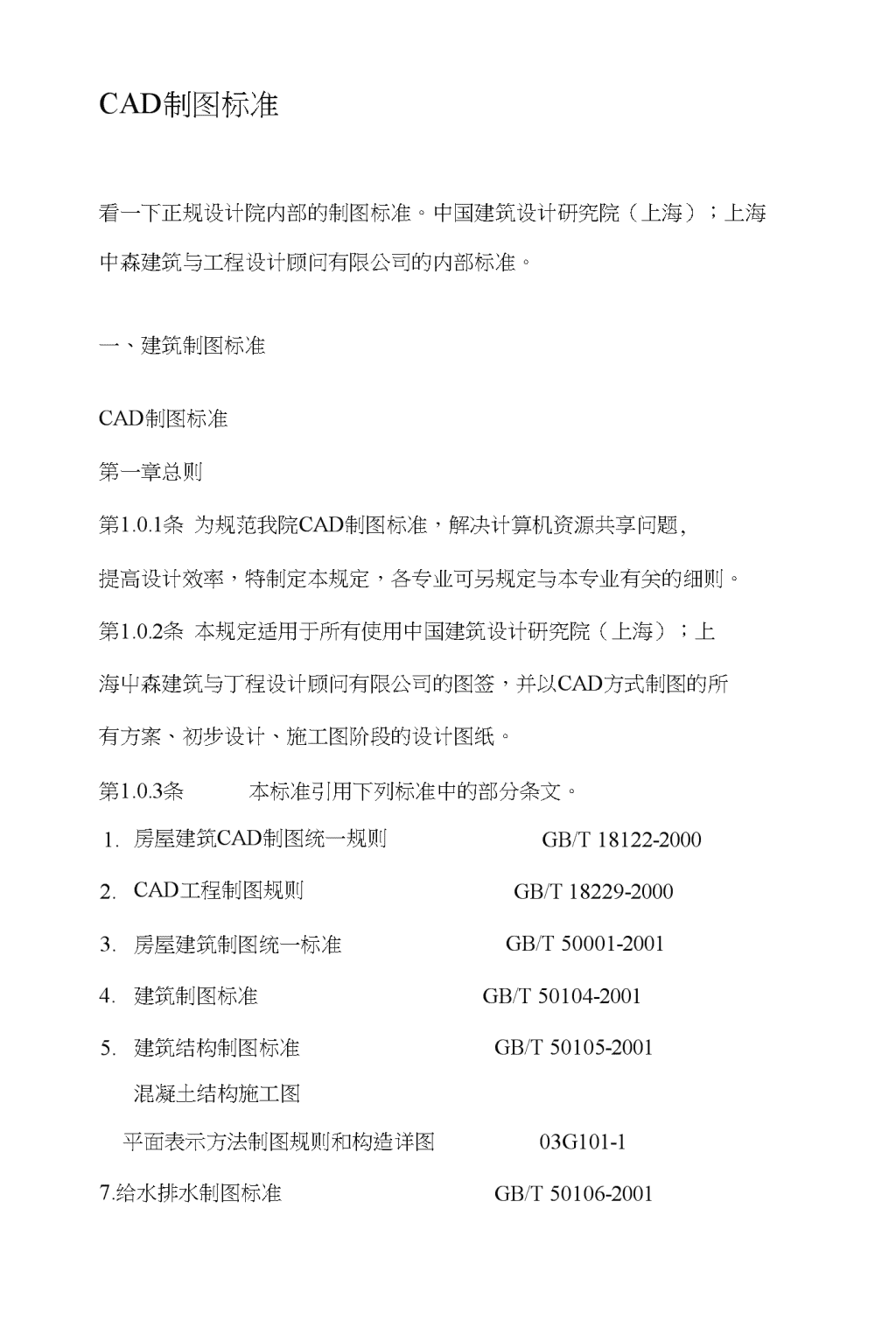

CAD制图标准看一下正规设计院内部的制图标准。中国建筑设计研究院（上海）；上海中森建筑与工程设计顾问有限公司的内部标准。一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题,提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。第1.0.2条本规定适用于所有使用中国建筑设计研究院（上海）；上海屮森建筑与丁程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。第1.0.3条本标准引用下列标准中的部分条文。1.房屋建筑CAD制图统一规则GB/T18122-20002.CAD工程制图规则GB/T18229-20003.房屋建筑制图统一标准GB/T50001-20014.建筑制图标准GB/T50104-20015.建筑结构制图标准GB/T50105-2001混凝土结构施工图平面表示方法制图规则和构造详图03G101-17.给水排水制图标准GB/T50106-2001\n9.电气制图GB4728.1-8510・住宅弱电设计标准图DBJT08-97-200211・住宅建筑信息通讯设计安装图DBJT08-96-2002GB/T50114-20018.采暖通风与空气调节制图标准第二章基本设置要求第2.0」条图框图框采用竖版形式。1.图幅与格式幅面代号AOAlA2A3A4宽度X长度841X1189594X841420X594297X42021（）X297图框边距C105A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。其余图幅图纸均不允许加长。每个工程图纸目录和修改通知单采用A4,其余应尽量采用A1图幅。每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。2.标题栏屮国建筑设计研究院（上海）；上海屮森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。3.文件名\n各专业图纸文件名应设“专业代码图纸流水号"引导。编号从01,02,03至n,修改次数从A,B,C至Z。专业名称初步设计图纸专业代码施工图图纸专业代码修改图纸专业代码建筑J・()l〜nJS・01〜nJS-01-n-A〜Z结构G-01-nGS・()1〜nGS-01-n-A〜Z给排水S・01〜nSS・01〜nSS・01〜n・A〜Z采暖通风空气调节Se・01〜nSeS-01-nScS・01〜n・A〜Z电气D・01〜nDS・()1〜nDS・01〜n・A〜Z弱电DX-01-nDXS-01〜nDXS-01-n-A〜Z动力M・()l〜nMS-01-nMS-01-n-A〜Z1.调用标准图框存放于网络系统“\\Mainserver\归档盘\2005版中国院统一技术措施’‘便于随时调用。第2.0.2条比例种类比例原值比例1:1常规缩小比例1:11:51:1()1:201:5()1:1001:15()1:2001:5001:1000必要时缩小比例1:31:41:61:151:251:301:401:601:801:2501:3001:4001:600第2.0.3条字体\n1.中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的红色图框已制成标准图块，任何人不得擅自修改；白色字为可修改字体，汉字统一选用黑体，字高为300mm,高宽比1；数字及英文统一选用HZHT,字高为300mm,高宽比0.8；竖向引注框内各专业如对本图纸有注明，字体统一选用宋体，字高为300mm,高宽比1。2.图纸名称字体统一选用黑体，屮文字高600mm,高宽比().8,数字字高500,高宽比0.8；数字与中文图名下粗横线平齐。3.图纸中图血表达部分：3.1.设计说明，材料做法表等以文字为主的图纸中：标题字体统•选用黑体，字高600mm,高宽比0.8；建筑及设备专业其它内容选用宋体，字高350—500,高宽比1；结构专业其它内容选用JD.SHX+DINGSHX,字高350—500o32其他字体控制详下表(建筑专业)字型字体文件宽高比字高(mm)备注HZROS.SHX+HZTXT.SHX0.8300图中小索引，文字说明HZHT1WINDOWS黑体0.7600图名，户型名称ROMANDROMAND.SHX0.6220〜250门窗编号HZHZTXT.SHX0.8500房间名称ROMANSROMANS.SHX0.7300外部尺寸ROMANSROMANS.SHX0.8220〜250内部尺寸\nCOMPLEXCOMPLEX.SHX0.8以天止软件自动生成为准轴号注：除特殊说明外，中英文及数字同时存在时，西文与中文字体的比例为：字宽方向0.6,字高方向0.8。第2.0.4条图线1.基本线型名称基本线型形式线宽AUTOCADR14中对应名称和命令特细实线()・12bcntinuous(line)细实线0.2bcntinuous(line)中实线0.3bcntinuous(line)粗实线0.5bcntinuous(line)特粗实线0.6bcntinuous(line)特细虚线0.12bdash细虚线0.2bdash中虚线0.3bdash粗虚线0.5bdash\n特粗虚线0.6bdash细单点划线\n0.2bdash粗单点划线0.5bdash长点划线0.2bdote双点划线0.2b1.线型构造各项线型构造均有严格规定，常用LTSCALE控制，比例为输图比例lOOOo第2.0.5条施工图图层管理层名解释线型颜色笔宽DOTE轴线dote100.15AXIS轴标continuous1/70.15/0.3WALL墙continuous20.55建筑柱/剪力墙COLUMNcontinuous30.4\nSD柱/剪力墙填充continuous2520.2（灰度60%）LINE看线continuousWINDOW门窗continuousMC门窗编号continuousBALCONY阳台continuousSTAIR楼梯continuous洁具/LVR洁具/橱具continuous0.15\n家具/FUR家具2530.15(灰度30%)PUB-DIM标高/图名标注1/70.15/0.25PUB-DIM1公共标注1/7内部尺寸/PUB-DIM2细节标注1/7PUB-HATCH公共填充80.15瓦坡屋顶填充50.15PUB-TEXT索引文字说明1/70.15/0.25房间名称房间名称70.25E-OUTLINE立面大轮廓20.55E-WALL立面轮廓（转折线）70.4E-Window立面窗40.3HIDDEN虚线hidden40.2HOLE留洞continuous40.2其它continuous40.2结构层名解释线型颜色颜色（GS线宽）vG线宽〉Sbeam-s实线梁continuous兰色青色(0.15)<0.13>Sbeam-x虚线梁dash兰色青色(0」5)<0.13>Scolumn-s实线柱continuous黄色黄色（0.30）<0.25>Scolumn-x虚线柱dash黄色黄色(0.30)<0.25>Swall-s实线墙Continuous黄色黄色(0.30)<0.25>\nSrein钢筋Continuous品红紫色(0.45)<0.30>Saz暗柱边线dash蓝色蓝色(0.20)<0.15>SLbh梁编号continuous黄色绿色(0.30)<0.15>Stc填充continuous252252(灰度)SLb:梁配筋标注continuous白色蓝色(0.20)<0.15>同建筑轴线dote红色红色(0.10)<0.10>Sccx尺寸线continuous绿色红色(0.10)<0.1()>SText说明文字continuous白色白色(0.20)<0.15>给排水层名解释线型颜色笔宽Os■污水管污水管40.65Os■给水管给水管30.50Os■消火栓管消火栓管20.50Os■喷淋管喷淋管3().5()Os■水标注水标注20.25Os-管配件管配件70.25Os-水留洞水留洞70.25Os-文字说明文字说明1().35Os建筑建筑底图continuous20.18\n采暖通风空气调节\n层名解释线型颜色ln-duct空调风管continuouscyanln-HS空调回水dash紫色ln-GS空调供水continuouscyan1N-NS空调凝结水管center黄色1N-SB空调设备center红色1N-MQ煤气continuouscyan电气层名解释线世颜色Ebpm电气设备continuousgreenEline电气布线continuousyellowExtt电气系统continuousgreen通讯层名解释线型颜色Tcabl通讯布线continuouscranTeqpm通讯设备continuousgreenTxtt通讯系统图continuousgreen第2.0.6条图纟氏冃录上海地区单出图纸目录，其他地区目录位于总说明中。第三章基本画法\n第3.0.1条尺寸标注1•同一工程图中一般只采用-DIMX箭头的形式，箭头大小为1•尺寸线DemensionLine之Extension为300mm,ExtensionLine之Extension为250mm.2.平面图中的三道尺寸线：第一道为门窗洞口与墙体的标注；第二道为轴线标注，附带端部墙体的厚度；第三道为外包尺寸。3.突出部分的阳台和其他细部位的尺寸应另标注。不应与三道主尺寸混注。第3.0.2条轴线圈距离尺寸线为4mm,尺寸线Z间间距为8mm.第3.0.3条图名图名统一在图名下画线、线宽为0・5b.H与图名文字等宽。数字比例下不划线，其字高为3mm底部与下划线上部取平。第3.0.4条楼梯踏步标示尖头以岡点起始，园点为50mm
