制图标准和有关规定 14页

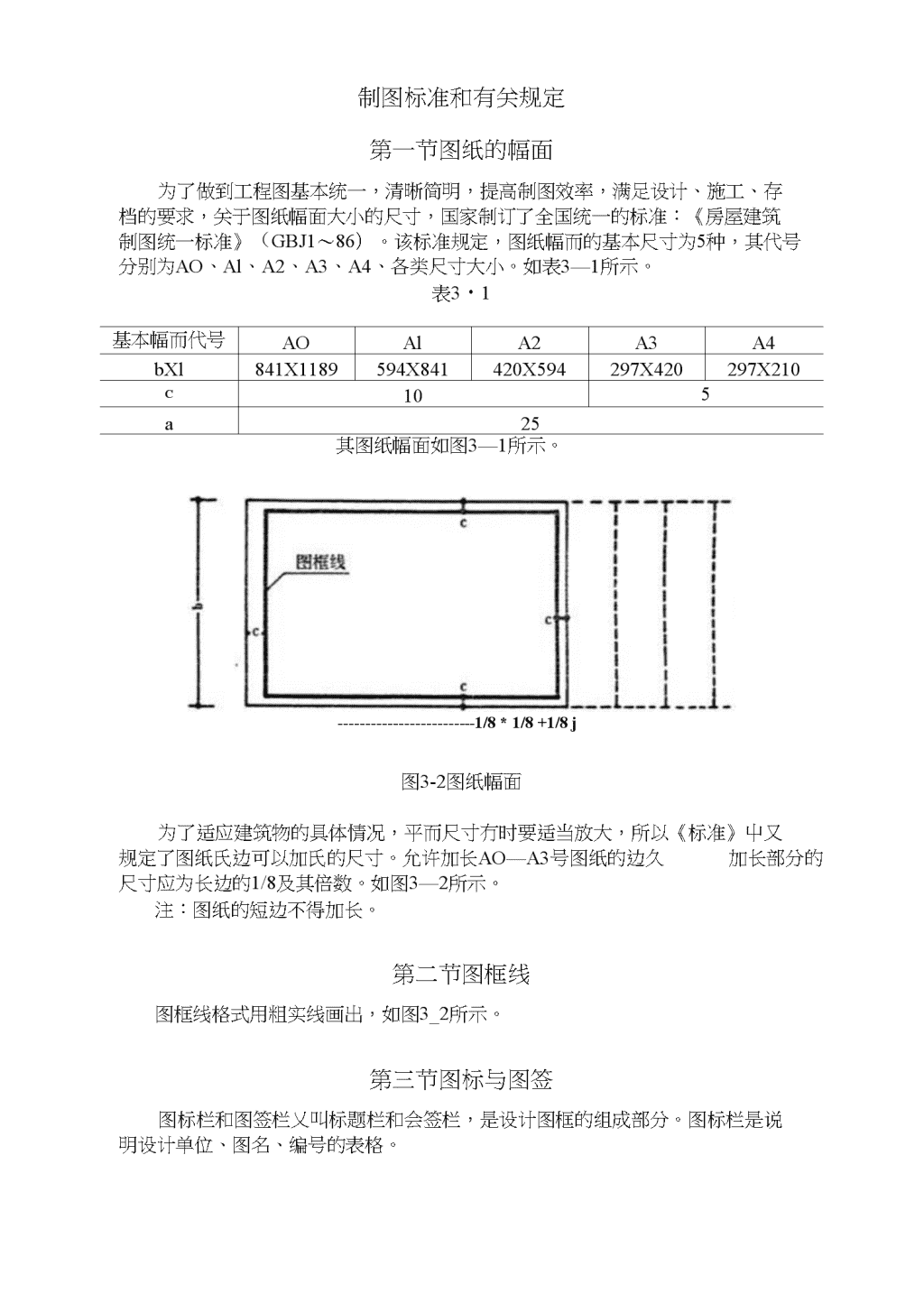

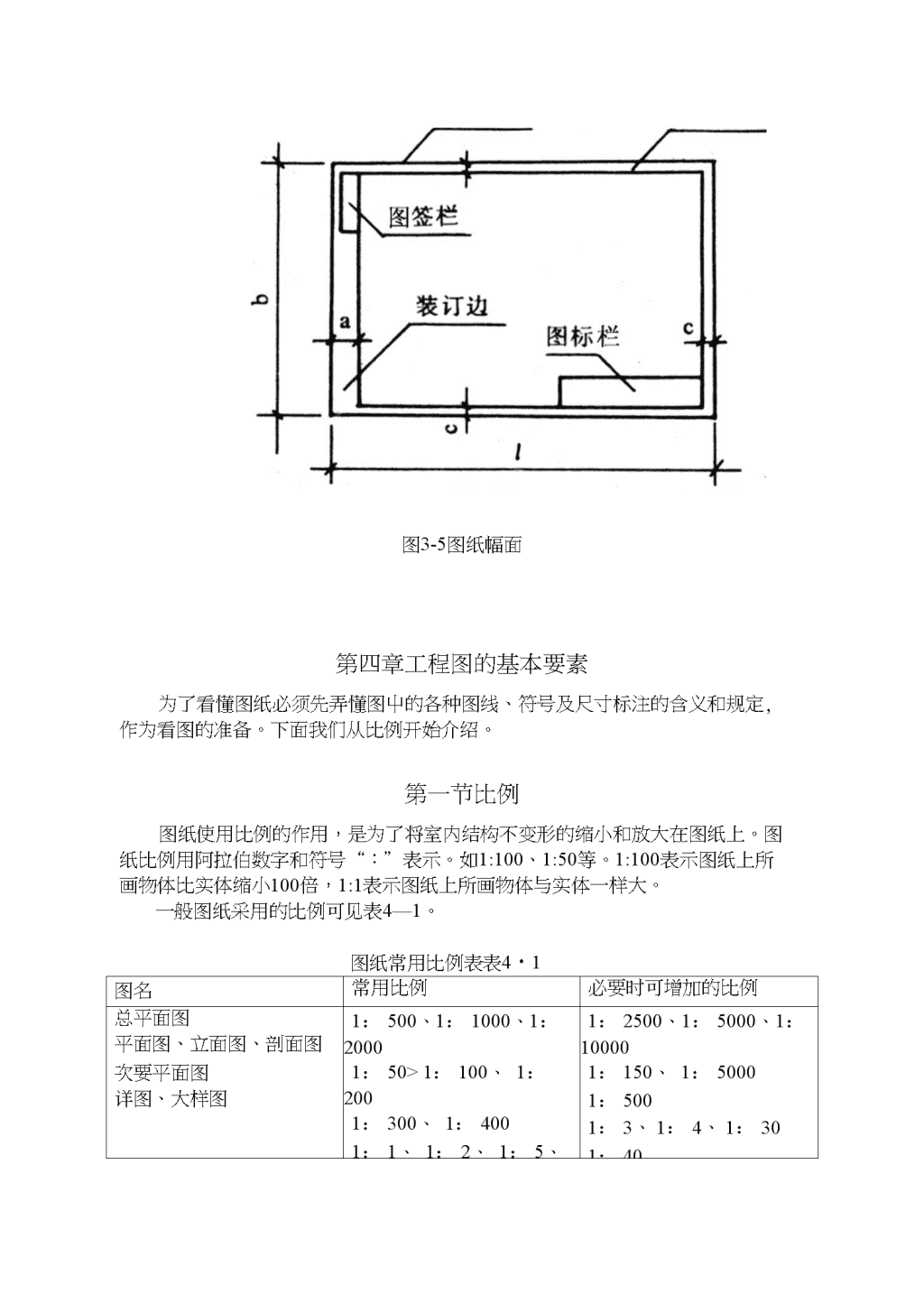

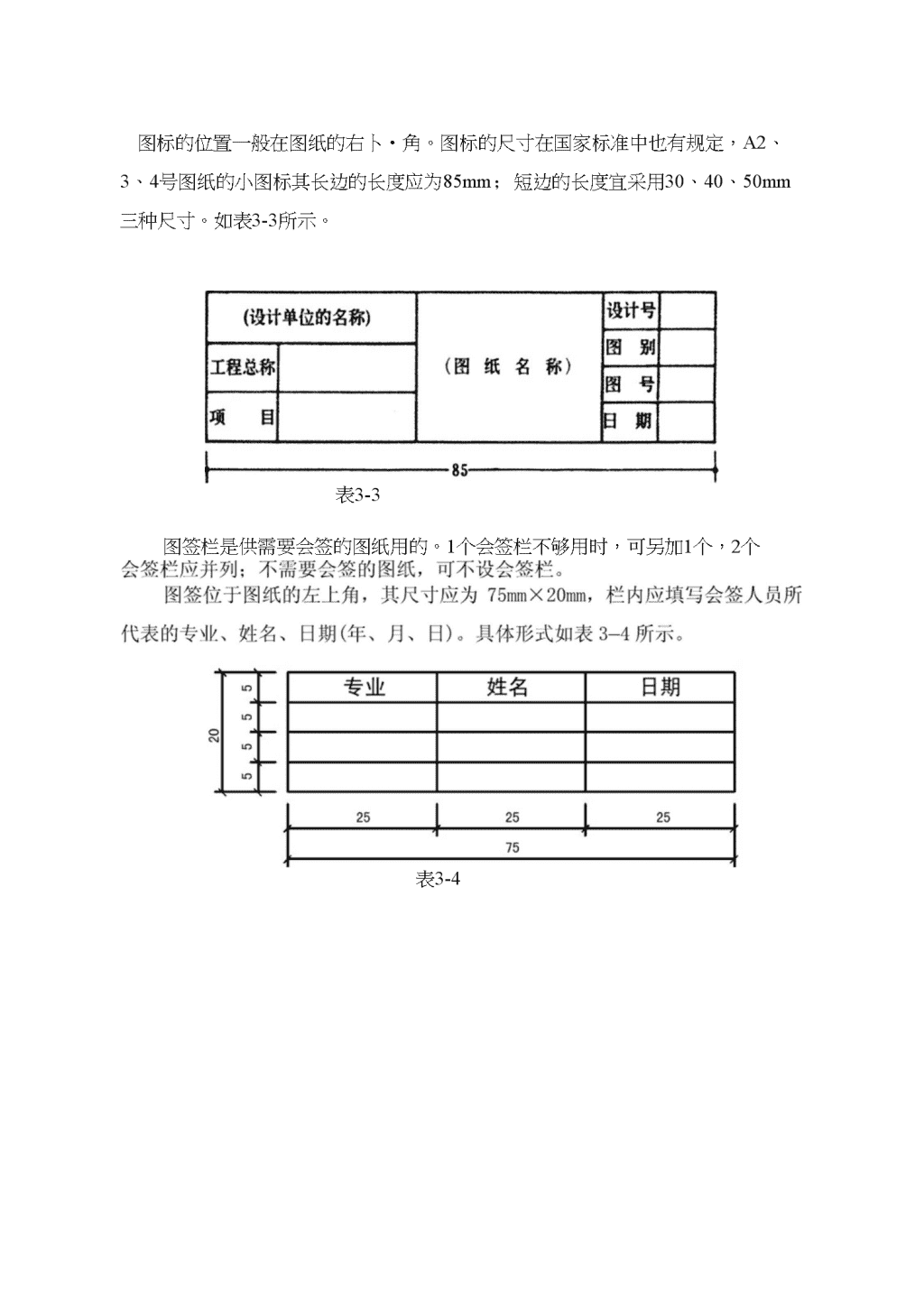

制图标准和有关规定第一节图纸的幅面为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》（GBJ1〜86）。该标准规定，图纸幅而的基本尺寸为5种，其代号分别为AO、Al、A2、A3、A4、各类尺寸大小。如表3—1所示。表3・1基本幅而代号AOAlA2A3A4bXl841X1189594X841420X594297X420297X210C105a25其图纸幅面如图3—1所示。1/8*1/8+1/8j图3-2图纸幅面为了适应建筑物的具体情况，平而尺寸冇时要适当放大，所以《标准》屮又规定了图纸氏边可以加氏的尺寸。允许加长AO—A3号图纸的边久加长部分的尺寸应为长边的1/8及其倍数。如图3—2所示。注：图纸的短边不得加长。第二节图框线图框线格式用粗实线画出，如图3_2所示。第三节图标与图签图标栏和图签栏乂叫标题栏和会签栏，是设计图框的组成部分。图标栏是说明设计单位、图名、编号的表格。\n图标的位置一般在图纸的右卜•角。图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm；短边的长度宜采用30、40、50mm三种尺寸。如表3-3所示。表3-3图签栏是供需要会签的图纸用的。1个会签栏不够用时，可另加1个，2个表3-4\n图3-5图纸幅面第四章工程图的基本要素为了看懂图纸必须先弄懂图屮的各种图线、符号及尺寸标注的含义和规定,作为看图的准备。下面我们从比例开始介绍。第一节比例图纸使用比例的作用，是为了将室内结构不变形的缩小和放大在图纸上。图纸比例用阿拉伯数字和符号“：”表示。如1:100、1:50等。1:100表示图纸上所画物体比实体缩小100倍，1:1表示图纸上所画物体与实体一样大。一般图纸采用的比例可见表4—1。图纸常用比例表表4・1图名常用比例必要时可增加的比例总平面图平面图、立面图、剖面图次要平面图详图、大样图1：500、1：1000、1：20001：50>1：100、1：2001：300、1：4001：1、1：2、1：5、1：101：20、1：25、1：501：2500、1：5000、1：100001：150、1：50001：5001：3、1：4、1：301：40\n第二节图线在施工图中，为了表示不同的意思，并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。线型可分为实线、虚线、点划线、双点划线、折断线、波浪线等。线宽等级分为粗线、中粗线、细线三个等级。以粗实线的线宽为基本单位,用b表示。首先确定粗实线的宽度，再选定中实线和细实线的宽度，使它们构成一个线宽组。它们的线宽比可以为b:0.5b:0.35b(b:b/2:b/4),粗线的宽度b约为0.35〜1.0mmo通常在一个图样中所用的线宽不宜超过三种。常见的线型图例如表4-2所示。名称线型线宽一般用途实线粗—b主"J见伦廓线，被剖到部分的伦廓线、结构中的钢筋线，建筑物的外轮廓线、剖切位置线、图框线等。中0.5b可见轮廓线，剖而图小未被剖到但仍能看到而需要画出的轮廓线，尺寸标注线起止符号(45°短划线)等。细0.35b尺寸线、图例线、索引标志的圆圈、引出线、标高符号线等。虚线中0.5b不可见伦廓线、平面图屮的高窗、顶棚布置图(天花图)屮的门洞等。细0.35b不可见轮聊线、图例线等。细点划线0.35b中心线、对称轴线、定位轴线等。折断线—X—0.35b断开界线表4-2画线时应该注意的问题：(1)实线耍画得均匀、光滑，起始点与结尾点不可过粗或过细。(2)虚线的线段应长短一致，在一般图纸中，线段长度可取3〜6mm,线段间距可取0.5〜lmm。(3)点划线是由长划线和圆点组成的，首尾两端应为长划线段。(4)折断线的直线部分要在折线处与折线和接，不可以从折线处穿过。\nMOW«■»正确惜俱(1)图线相交处要严实无缝。在手绘图中，垂直和交的直线可以稍稍出头，但不可过多。画线吋常见的弊病如图4-3所示。图4-3图线交接画法的正与误第三节尺寸标注是用来标注长、宽、高等尺寸的“符号”，由尺寸线、尺寸界线、尺寸起止符号和尺寸数字组成。如图4-4所示。尺寸线和尺寸界线均为细实线，起止符号为中粗线；起止符号与尺寸界线成顺时针45°角；尺寸数字一般应标注在尺寸线的上方；水平尺寸线上的数字，字头要朝上；垂直尺寸线上的数字，字头要朝左。冇些时候，尺寸界限比较密，为使图线和尺寸清晰可辩，可以按图4-5所示的方法注尺寸。尺寸起止符号尺寸线6050/■一尺寸数字尺寸界线图4-4尺寸标注尺寸标注图4-5尺寸线较密时的随着图样的不同，尺寸的标注也冇不同,如半径、直径、角度、弧长等的\n标注另有表示法。如图4-6所示。图4・6圆弧及角长的表示法曲线图形的尺寸线，可用尺寸网格表示。如图4—7所示。当水平线不是水平线位置时，尺寸数字应尽量避免在下图有倾斜范围内注写。如图4—8所示。7■4图84-图\nr3_J4L——14n图4・9剖面剖切符号图4・10剖切符号的转折第四节符号图纸的符号很多。有的用图标标志的符号，冇的用文字标志的符号等，它们都是为说明某种含义的符号。一、咅§切符号剖切符号分用于剖面和断面上两种。1、咅［J面咅IJ切符号咅0而剖切符号用于平而上，由剖切位置线和剖视方向线组成。以粗实线绘制;咅IJ切线位置线氏6〜10mm,剖视方向线＜4〜6mm,两者垂直相交；剖面位置线不应与图样上的图线相接触；剖面剖切符号的编号宜用阿拉们数字表示,编号注写在剖视方向线的顶端。当有多个剖面时，应按由左向右、由卜'至上的顺序排列。如图4—9所示。」L需要转折的剖切位置线，应在传折处网传折线。每一剖而只能转折一次，并在转角的外侧加注与该剖面编号数字相同的数字。如图4-10o\n当同一张图纸上，有很多剖切符号时，如果单用阿拉伯数字注写编号，有可能使不同图样屮的剖而相混淆，所以可以用A、B、C等英文字母及I、II、III等罗马数字分别编写。例如平面图上的剖切符号用1、2、3等注写，立面图上的剖切符号可改用A、B、C等注写。2、断面剖切符号断面剖切符号只画剖切位置线，而不画剖视方向线。断面剖切符号的编号注写在剖切位置线的一侧，编号所在的方向为剖视方向。如图4-11所示。I'I'A图4・11断面剖切符号二、立面指向符号立面指向符号是室内设计工程图小独有的符号。当工程图屮用立而图表示垂直界面时，就要使用立面指向符号，以便能确指立面图究竞是哪个垂直界面的立面。◎◎立面指向符号由一个等边直角三角形和圆圈组成。如图4—12所示。图4・12断而剖切符号等边直角三角形屮，直角所指方向的垂直界面就是立面图所要表示的界面。圆圈上半部的数字为立面图的编号，下半部的数字为该立面图所在图纸的编号。如立面图就在木张图纸上，下半部就可画一段横线。如图4—12所示。三、引出线引出线是用来标注文字说明的。这些文字,用以说明引出线所指部位的名称、尺寸、材料和做法等。引出线有三种，即局部引出线、共同引出线和多层构造引出线。1、局部引出线\n局部引出线单指某个局部附加的文字，只用来说明这个局部的名称、尺寸、\n材料和做法。i文字说明）局部引出线用细实线绘制。一般采用水平或水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线的折线。附加文字宜注写在横线的上方,也可注写在横线的端部。如图4-13所示。（文字说明）（文字说明）图4・13局部引岀线为使图面整齐清楚，用斜线或折线作引出线吋，其斜线或折线部分与水平方向形成的角度最好一致，如均为45。、60°等。2、共同引岀线（1）、共同引岀线用来指引名称、尺寸、材料和做法相同的部位。引出线宜互和平行，也可画成集于一点的放射线。如图4-14所示。因为，如果一个一个地引出，不仅工作量大，还会影响图面的清晰性。（2）、共同引出线还有一种画法，叫“串联式引出线”。可将多个名称、尺寸、材料和做法相同的部位，用一条引出线“串联”起来，统一附加说明。为使被指引的部分确切无误，可在被指示的部位画以个小圆点。如图4-15所示。（文宇说明）/77~囹图4-14（文字说明）A共同引出线（文字说明）图4-15串联式引出线3、多层构造引出线多层构造引出线用于指引多层构造物。如由若干构造层次形成的墙面、地面等。\n当构造层次为水平方向时，文字说明的顺序应由上至下地标注，即与构造层次的顺序相一致。当构造层次为垂直方向时，文字说明的顺序也应由上至下地标注，其顺序应与构造层次由左至右的顺序相一致。如图4-16所示。图4・16多层构造引出线四、索引符号与详图符号］、寧弓［符号为了話楚地表示表示出图样屮的某个局部或构件，可用更大的比例绘制成详图。此时，要用索引符号注明详图编号和详图所在的图纸号，同时，还要在详图的下面注写上详图编号。索引符号是一个用细实线画的圆，直径为10mmo水平直径上半部分的数字为详图的编号，下半部分的数字是详图所在的图纸的编号。如详图与被索引的图样在同一张图纸上，下半部分则画一短横线。如图4-17所示。详图镇号详图所在图址“号图4・17索引符号图4・18详图符号2、详图符号详图符号是详图自身编号之用。它是一个用粗实线画的圆，直径为14mm。圆内只注详图的编号。如图4-18所示。3、局部剖面的索引符号若要为剖断面查找详图，就要在被剖切的部位以粗短直线画出剖切位置线，并用引出线引岀索引符号。引出线所在的一侧即为剖视方向，引出线要对准索引符号的圆心。如图4—19所示。\n图4-19局部剖面的索引符号制图中的常见弊病：引出线没有对准索引符号的圆心；误把剖切位置线所在的一方当作剖视的方向。五、标高符号标高符号和标高尺寸的注写，国家标准已冇明确的规定（见《房屋建筑制图\n统一标准）（GBJ1—86）,这里只谈如何应用于室内设计工程图。在室内设计工程图屮一般用与平而图和立而图上。标高符号以等腰三角形表示。具体画法如图4—20所示。£匸\zl-30°或45°图4-20标高符号的画法标高符号用于平面图，即用來表示楼地面的标高，标高符号的尖角下不画短划线。如图4—21a所示。标高符号用于剖、立而图，即用来表示门、窗、梁板的标高，则应在标高符号的尖角下画一短划线，自然，这一短划线应与标高所指的位置相平齐。如图1.200(b)±0.000(a)4一21b所示。图4・21标高符号按规定，相对标高为零的地方，应注写成土0.000,以此处为基准，负标高处应在标高数字前加上“一”号，如一0・600；正标高处，则不在标高数字前加“+”号，如1.200不写成+1・200o标高数字以m（米）为单位，小数点后取3位。常见的弊病有三：一不是以m（米）为单位；二小数点后只取2位数；三在正标高数字前加“十”号。第五节图名平而图、剖而图的图名和比例尺应注写在图样的下而。图名下应画一条粗实线，线长与图名所占氏度基本相等。比例尺的字号，应比图名的字号小一号，字的底部与图名取平，其下不画线。如图4—22所示。常见的毛病是图名下不画线，或者画双线，或者将线一直画至比例尺。详图的图名可用详图号表示，也可同时用详图号和图样的名称表示。正确的表示方法如图4—23所示。详图号的圆圈应为粗实线，直径约为14mm,圆圈内数字为详图号。\n平面图1：100图4・22图名举例剖面详图1：10图4・23详图图名举例
