CAD制图标准参考 9页

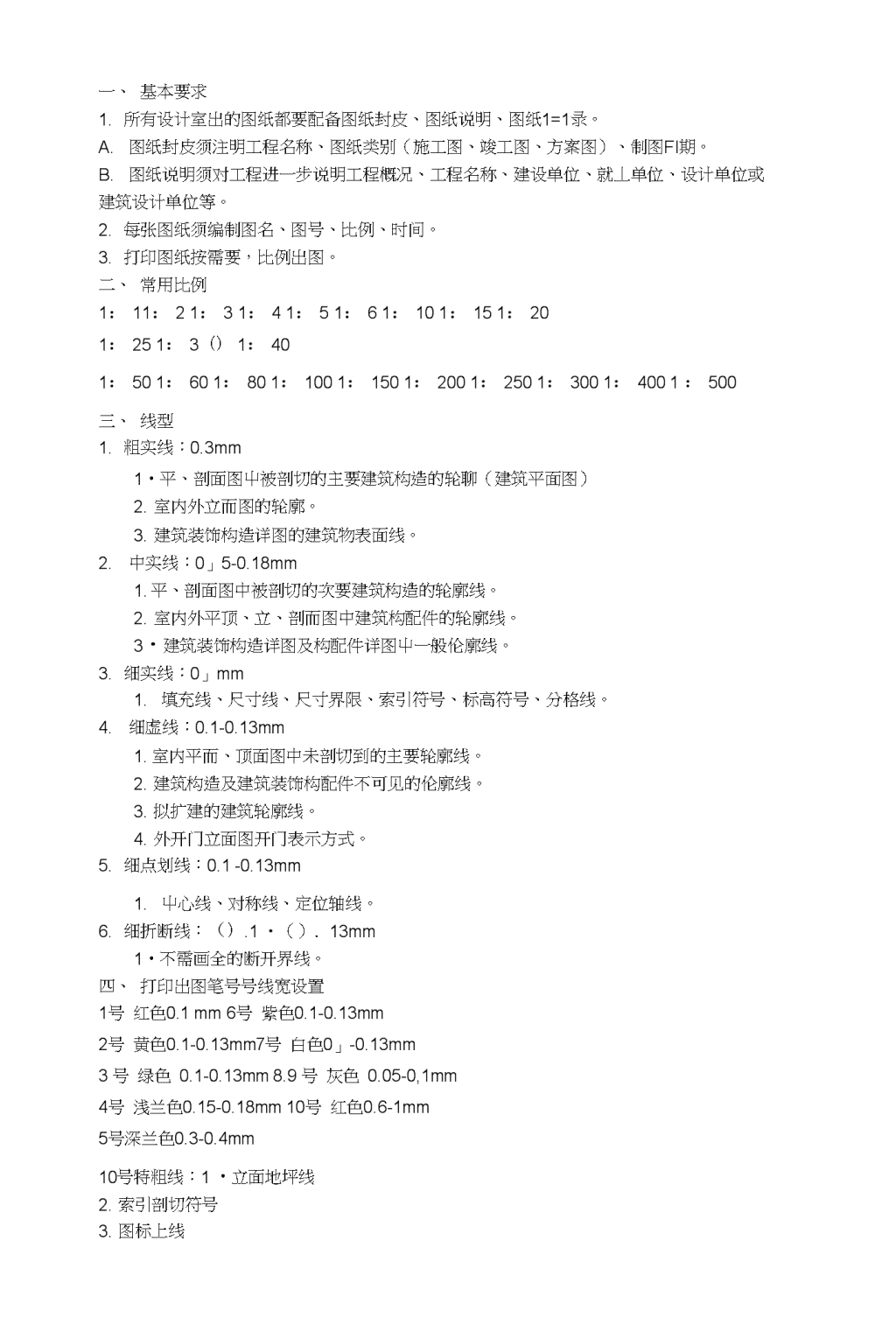

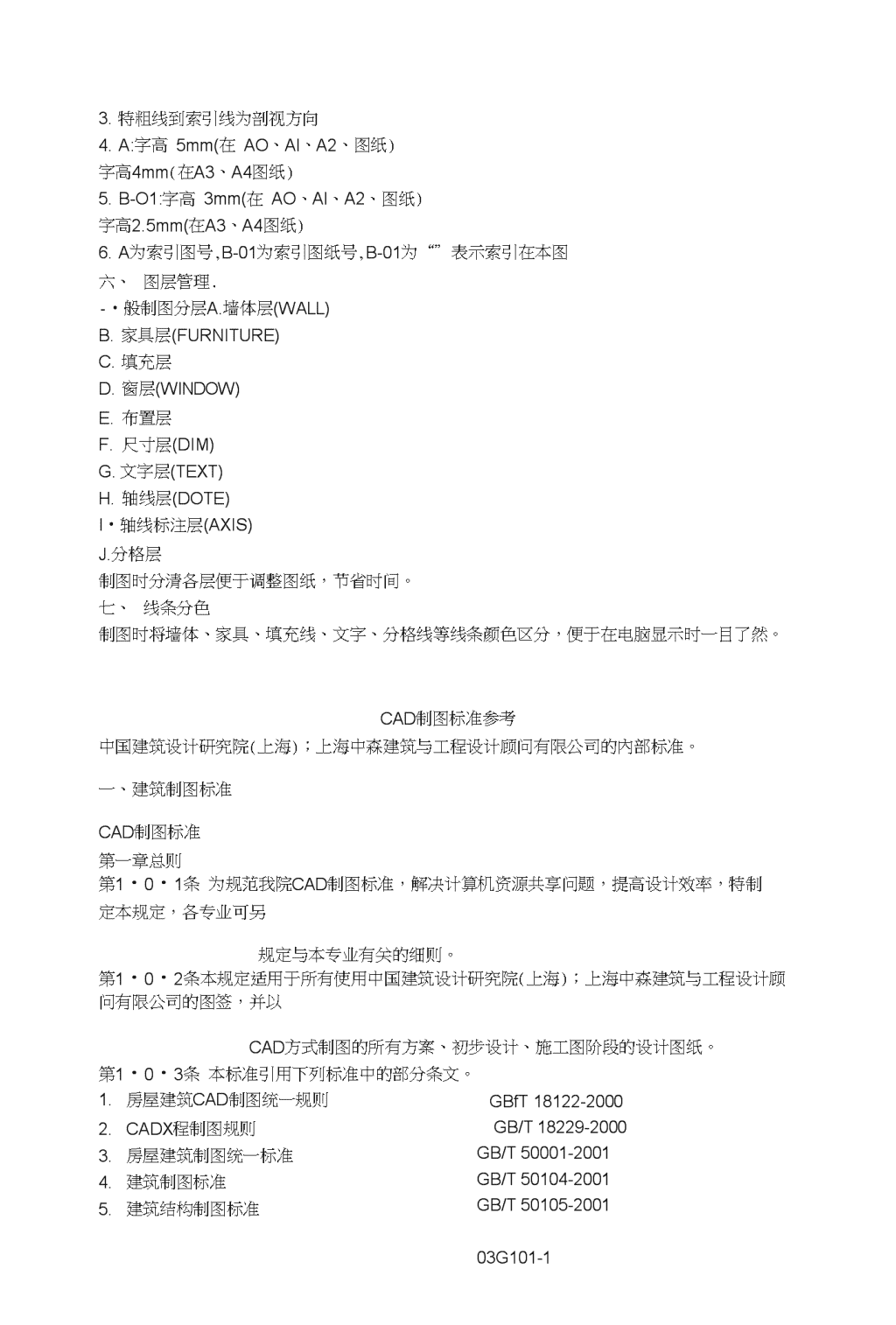

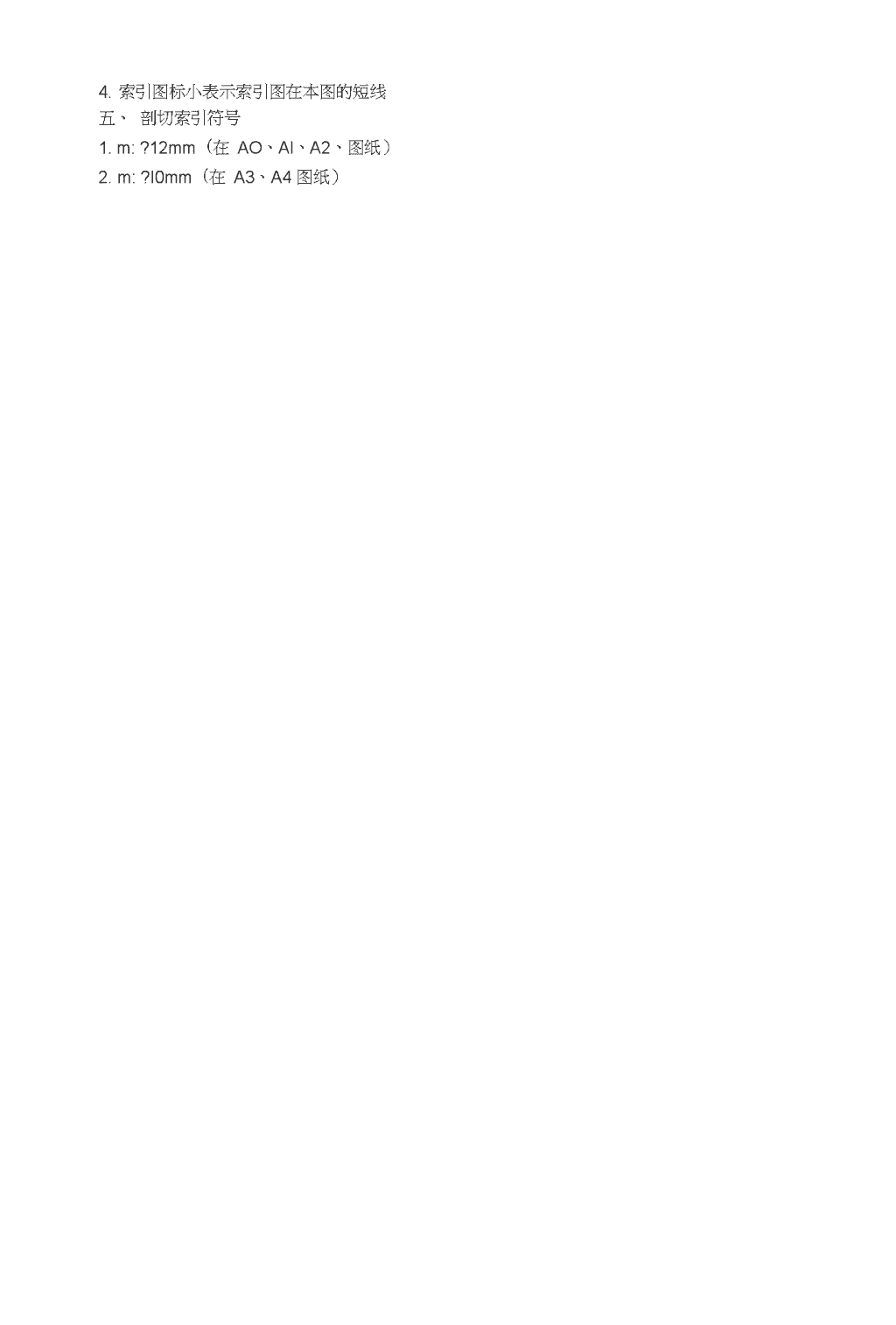

一、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸1=1录。A.图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图FI期。B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、就丄单位、设计单位或建筑设计单位等。2.每张图纸须编制图名、图号、比例、时间。3.打印图纸按需要，比例出图。二、常用比例1：11：21：31：41：51：61：101：151：201：251：3（）1：401：501：601：801：1001：1501：2001：2501：3001：4001：500三、线型1.粗实线：0.3mm1•平、剖面图屮被剖切的主要建筑构造的轮聊（建筑平面图）2.室内外立而图的轮廓。3.建筑装饰构造详图的建筑物表面线。2.中实线：0」5-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。2.室内外平顶、立、剖而图中建筑构配件的轮廓线。3・建筑装饰构造详图及构配件详图屮一般伦廓线。3.细实线：0」mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。4.细虚线：0.1-0.13mm1.室内平而、顶面图中未剖切到的主要轮廓线。2.建筑构造及建筑装饰构配件不可见的伦廓线。3.拟扩建的建筑轮廓线。4.外开门立面图开门表示方式。5.细点划线：0.1-0.13mm1.屮心线、对称线、定位轴线。6.细折断线：（）.1・（）.13mm1•不需画全的断开界线。四、打印出图笔号号线宽设置1号红色0.1mm6号紫色0.1-0.13mm2号黄色0.1-0.13mm7号白色0」-0.13mm3号绿色0.1-0.13mm8.9号灰色0.05-0,1mm4号浅兰色0.15-0.18mm10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1•立面地坪线2.索引剖切符号3.图标上线\n1.索引图标小表示索引图在本图的短线五、剖切索引符号1.m:?12mm（在AO、Al、A2、图纸）2.m:?I0mm（在A3、A4图纸）\n1.特粗线到索引线为剖视方向2.A:字高5mm(在AO、Al、A2、图纸)字高4mm(在A3、A4图纸)3.B-O1:字高3mm(在AO、Al、A2、图纸)字高2.5mm(在A3、A4图纸)4.A为索引图号,B-01为索引图纸号,B-01为“”表示索引在本图六、图层管理.-•般制图分层A.墙体层(WALL)B.家具层(FURNITURE)C.填充层D.窗层(WINDOW)E.布置层F.尺寸层(DIM)G.文字层(TEXT)H.轴线层(DOTE)I•轴线标注层(AXIS)J.分格层制图时分清各层便于调整图纸，节省时间。七、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。CAD制图标准参考中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的內部标准。一、建筑制图标准CAD制图标准第一章总则第1・0・1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。第1・0・2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。第1・0・3条本标准引用下列标准中的部分条文。GBfT18122-2000GB/T18229-2000GB/T50001-2001GB/T50104-2001GB/T50105-200103G101-11.房屋建筑CAD制图统一规则2.CADX程制图规则3.房屋建筑制图统一标准4.建筑制图标准5.建筑结构制图标准\n1.混凝土结构施工图平面衣示方法制图规则和构造详图\n7.给水排水制图标准8.采暖通风与空气调节制图标准9.电气制图10.住宅弱电设计标准图门・住宅建筑信息通讯设计安装图第二章基本设置要求第2・0・1条图框图框采用竖版形式。1.图幅与格式幅面代号A0GB/T50106-2001GB/T50114-2001GB4728.1-85DBJT08-97-2002DBJT08-96-2002A3宽度X长度210X297图框边距CA4841X1189105A1A2594X841420X594297X420A0以及A1图框允许加长，但必须按基本幅而的长边（L）成1/4倍增加，不可随意加长。其余图幅图纸均不允许加长。每个工程图纸目录和修改通知单采用A4,其余应尽量采用A1图幅。每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。2.标题栏小国建筑设计研究院（上海）；上海屮森建筑与工程设计顾问有限公司的图框统-格式己制成标准图块。标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。3・文件名各专业图纸文件名应设“专业代码图纸流水号”引导。编号从01,02,03至n,修改次数从A,专业名称初步设计图纸七业代码专业代码建筑J-01-nJS-01-n结构G-01~nGS-01~n给排水S-01-nSS-01-n采暖通风空气调节Se・01~n电气D-01~nDS-01-n弱电DX-01-nDXS-01~n动力M・01〜nMS-01~nB,C至乙施工图图纸专业代码修改图纸JS・01~n・A~ZGS-01~n・A~ZSS-01~n・A~ZSeS-01SeS・01~n・A~ZDS-01~n-A~ZDXS-01-n-A-ZMS-01~n・A~Z4.调用标准图框存放于网络系统“\\Mainserver\归档盘\2005版中国院统一技术措施”便于随时调用。第2.0.2条比例种类比例原值比例1:1常规缩小比例1:11:51:101:201:501:1001:1501:2001:5001:1000必要口寸缩"、上匕仮|J1:31:41:61:151:251:301:401:601:80\n1:2501:3001:4001:600第2・0・3条字体1.中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的红色图框已制成标准图块，任何人不得擅自修改；白色字为可修改字体，汉字统一选用黑体，字高为300mm,高宽比1；数字及英文统一选用HZHT,字高为300mm,高宽比0.8；竖向引注框内各专业如对木图纸有注明，字体统一选用宋体，字高为300mm,高宽比1。2.图纸名称字体统一选用黑体，小文字高600mm,高宽比0.8,数字字高500,高宽比0.&数字少中文图名下粗横线平齐。3.图纸中图血表达部分：3.1.设计说明，材料做法表等以文字为主的图纸屮：标题字体统-•选川黑体，字高600mm,高宽比0.8；建筑及设备专业其它内容选用宋体，字高350—500,高宽比1；结构专业其它内容选用JD.SHX+DING.SHX,字高350—500。3.2.其他字体控制详下表(建筑专业)?型字体文件宽高比字高(mm)备注HZROS.SHX+HZTXT.SHX0.8300图中小索引，文字说明HZHT1WINDOWS黑体0.7600图名，户型名称ROMANDROMAND.SHX0.6220-250门窗编号HZHZTXT.SHX0.8500房间名称ROMANSROMANS.SHX0.7300外部尺寸ROMANSROMANS.SHX0.8220-250内部尺寸COMPLEXCOMPLEX.SHX0.8以天正软件自动生成为准轴号注：除特姝说明外，中英文及数字同时存在时，西文与中文字体的比例为：字宽方向0.6,字高方向0.8。第2.0.4条图线1.棊木线型名称基本线型形式线宽AUTOCADR14中对应名称和命令特细实线0.12bcntinuous(line)细实线0.2bcntinuous(line)中实线0.3bcntinuous(line)粗实线0.5bcntinuous(line)特粗实线0.6bcntinuous(line)特细虚线0.12bdash细虚线0.2bdash中虚线0.3bdash\n粗虚线0.5bdash特粗虚线\n0.6bdash细单点划线0.2bdash粗单点划线0.5bdash长点划线0.2bdote双点划线0.2b1.线型构造施工图图层管理各项线型构造均有严格规定，常用LTSCALE控制，比例为输图比例1000。第2.0.5条建筑0.15（灰度30%）PUB-DIM标高/图名标注0.15/0.25PUB-DIM1公共标注内部尺寸7PUB-DIM2细节标注PUB-HATCH公共填充0.15瓦0.15PUB-TEXT0.15/0.25肉间名称0.25E-OUTLINE坡屋顶填充索引文字说明房间名称立面人轮廓1/71/70.551/71/7层名解释线型颜色笔宽DOTE轴线dote100.15AXIS轴标continuous1/70.15/0.3WALL墙continuous20.55COLUMN柱/剪力墙continuous30.4SD柱/剪力墙填充continuous2520.2（灰度60%）LINE看线continuous1WINDOW门窗continuous4MC门窗编号continuous6BALCONY阳台continuous6STAIR楼梯continuous4洁具/LVR洁具/橱貝•continuous10.15家具/FUR家具253\nE-WALLE-WindowHIDDENHOLE立面轮廓（转折线）立曲窗虚线阳洞hiddencontinuous70.440.340.240.2其它continuous40.2第2・0・6条图纸冃录上海地区单出图纸目录，其他地区目录位于总说明中。第三章基本画法第3.0.1条尺寸标注1•同一工程图中一般只采用-DIMX箭头的形式，箭头大小为1.尺寸线DemensionLineZExtension为300mm,ExtensionLine之Extension为250mm.1.平面图屮的三道尺寸线：第一道为门窗洞口与墙体的标注；第二道为轴线标注，附带端部墙体的厚度；第三道为外包尺寸。2.突出部分的阳台和其他细部位的尺寸应另标注。不应与三道主尺寸混注。第3.0.2条轴线圈距离尺寸线为4mm,尺寸线Z间间距为8mm.第3.0.3条图名图名统一在图名下画线、线宽为0.5b.且与图名文字等宽。数字比例下不划线，其字高为3mm底部与下划线上部取平。第3.04条楼梯踏步标示尖头以圆点起始，园点为50mm。
