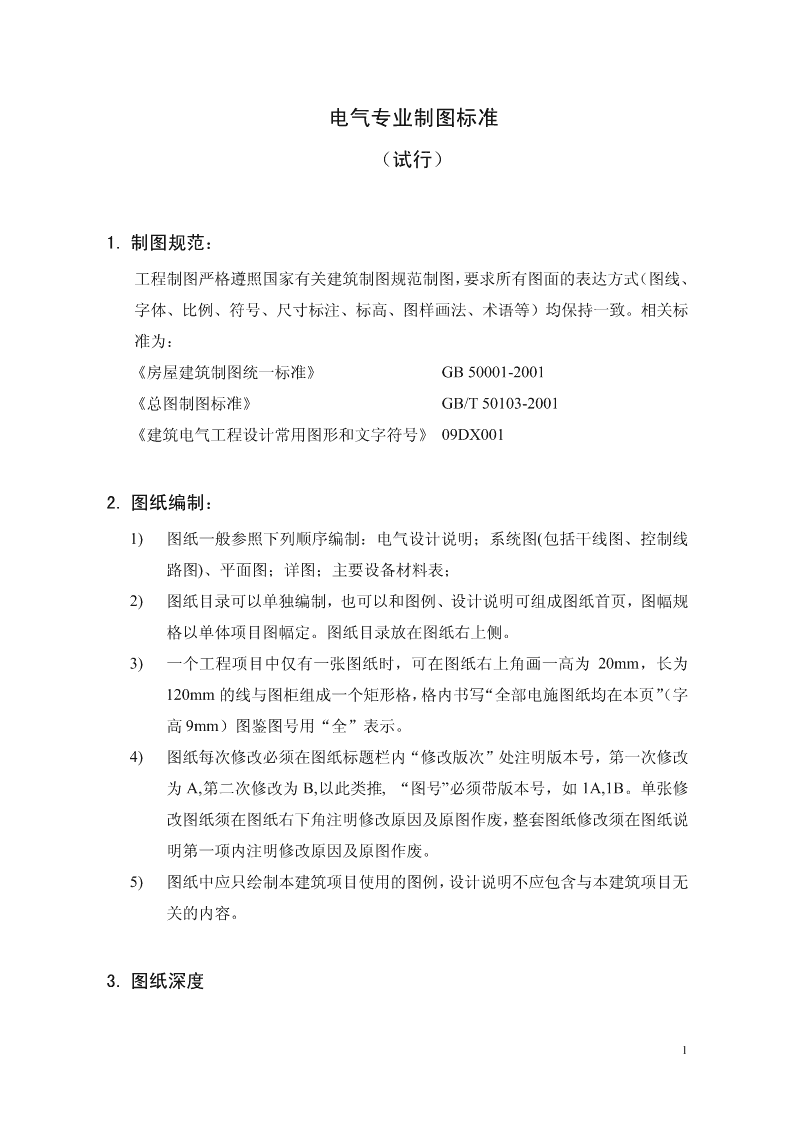

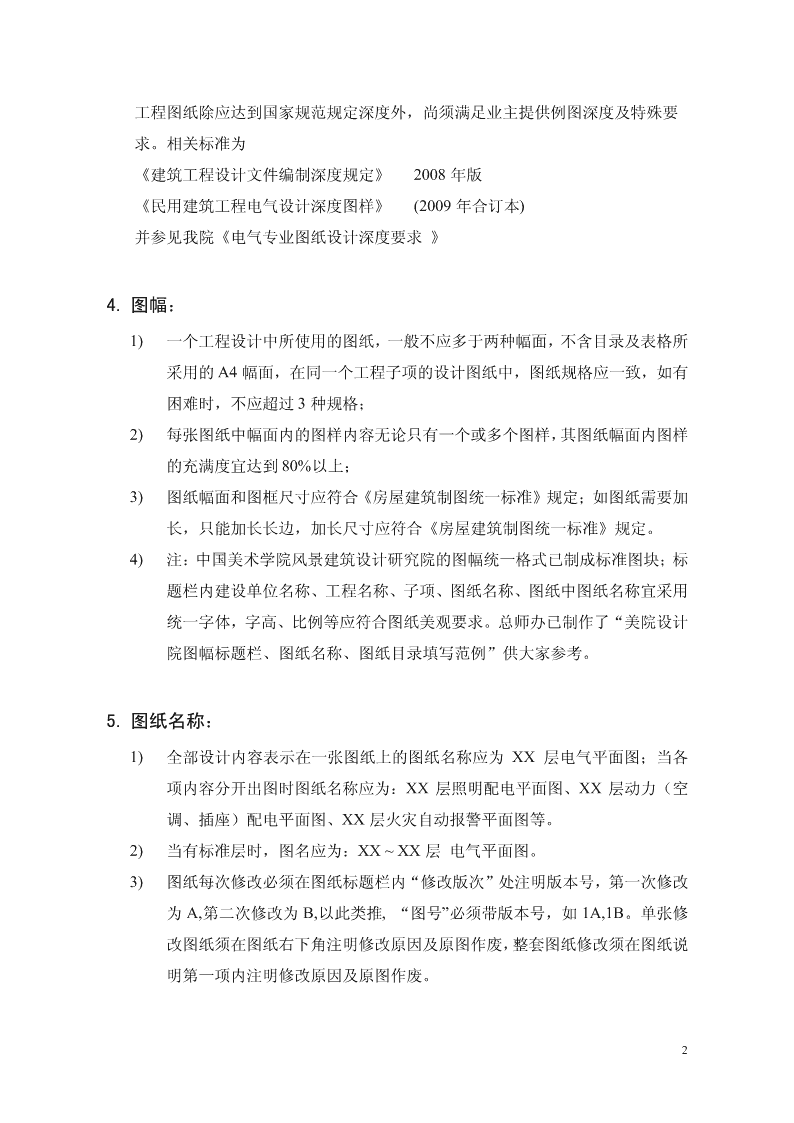

电气专业制图标准（试行）1.制图规范：工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式（图线、字体、比例、符号、尺寸标注、标高、图样画法、术语等）均保持一致。相关标准为：《房屋建筑制图统一标准》GB50001-2001《总图制图标准》GB/T50103-2001《建筑电气工程设计常用图形和文字符号》09DX0012.图纸编制：1)图纸一般参照下列顺序编制：电气设计说明；系统图(包括干线图、控制线路图)、平面图；详图；主要设备材料表；2)图纸目录可以单独编制，也可以和图例、设计说明可组成图纸首页，图幅规格以单体项目图幅定。图纸目录放在图纸右上侧。3)一个工程项目中仅有一张图纸时，可在图纸右上角画一高为20mm，长为120mm的线与图柜组成一个矩形格，格内书写“全部电施图纸均在本页”（字高9mm）图鉴图号用“全”表示。4)图纸每次修改必须在图纸标题栏内“修改版次”处注明版本号，第一次修改为A,第二次修改为B,以此类推,“图号”必须带版本号，如1A,1B。单张修改图纸须在图纸右下角注明修改原因及原图作废，整套图纸修改须在图纸说明第一项内注明修改原因及原图作废。5)图纸中应只绘制本建筑项目使用的图例，设计说明不应包含与本建筑项目无关的内容。3.图纸深度1\n工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。相关标准为《建筑工程设计文件编制深度规定》2008年版《民用建筑工程电气设计深度图样》(2009年合订本)并参见我院《电气专业图纸设计深度要求》4.图幅：1)一个工程设计中所使用的图纸，一般不应多于两种幅面，不含目录及表格所采用的A4幅面，在同一个工程子项的设计图纸中，图纸规格应一致，如有困难时，不应超过3种规格；2)每张图纸中幅面内的图样内容无论只有一个或多个图样，其图纸幅面内图样的充满度宜达到80%以上；3)图纸幅面和图框尺寸应符合《房屋建筑制图统一标准》规定；如图纸需要加长，只能加长长边，加长尺寸应符合《房屋建筑制图统一标准》规定。4)注：中国美术学院风景建筑设计研究院的图幅统一格式已制成标准图块；标题栏内建设单位名称、工程名称、子项、图纸名称、图纸中图纸名称宜采用统一字体，字高、比例等应符合图纸美观要求。总师办已制作了“美院设计院图幅标题栏、图纸名称、图纸目录填写范例”供大家参考。5.图纸名称：1)全部设计内容表示在一张图纸上的图纸名称应为XX层电气平面图；当各项内容分开出图时图纸名称应为：XX层照明配电平面图、XX层动力（空调、插座）配电平面图、XX层火灾自动报警平面图等。2)当有标准层时，图名应为：XX~XX层电气平面图。3)图纸每次修改必须在图纸标题栏内“修改版次”处注明版本号，第一次修改为A,第二次修改为B,以此类推,“图号”必须带版本号，如1A,1B。单张修改图纸须在图纸右下角注明修改原因及原图作废，整套图纸修改须在图纸说明第一项内注明修改原因及原图作废。2\n6.文字：1)字高(指出图打印出来实际高度)不小于2.5mm；在同一个工程项目的设计图纸中汉字字体，拉丁字母、阿拉伯数字与罗马数字字体应相同（不包括图纸名称，标题栏内汉字）。中西文必须等高。2)图框标题栏内容字体与字高应与建筑（装饰、园林）专业一致，并应符合下列规定：建设单位、工程名称、图纸名称、子项内容的字体应与标题栏字体相同，字高3.0~3.5mm。设计图纸中图纸名称的字体应与标题栏字体相同，字高7mm。3)电气图纸中各种文字高度要求见下表：用途字型字高宽高比备注电气总说明宋体或黑体5～80.8~1标题宋体（不推荐）3～40.8～1电气总说明内容标准汉字bzhz、标4～50.7~0.8准西文bzxw字高为打印电气系统图出图后的高标准汉字bzhz、标元件和管线等2.5～3.50.7~0.8度准西文bzxw标注电气平面图标准汉字bzhz、标管线和配电箱2.5～3.50.7~0.8准西文bzxw等标注电气平面图和标准汉字bzhz、标系统图中的附3～40.7~0.8准西文bzxw注和说明7.图面表达：1.设计说明和图纸中均应采用法定计量单位。应以法定计量单位符号表示，如“m”，3\n“kW”等，且不得采用“汉字”与“符号”混用的方式。（如A、V、W、kV、kW、kVA、kvar、lx、km等应一律使用法定计量单位，特别要注意单位符号字母的大小写要正确，凡由人名转化来的单位符号　如A、V、W、N、Pa　和兆以上的词头符号　如M、G　均应大写；除此之外，则一律小写，如kV、MW、kvar、km等。有关计量单位的资料，可参阅“工业与民用配电设计手册”第三版第十六章。）2.图线的宽度b，应根据图纸的类别、比例和复杂程度选用。1)电气管线的线宽b应为0.5mm（包括平面图的电气管线和系统图中的主回路）或0.7mm(总平面图中的管线)；2)电气设备（包括配电箱、控制箱、灯具、开关等）的可见轮廓线、电气控制原理图中的控制线路的宽度应为0.5b(即0.25mm)，建筑的可见轮廓线为0.25b（即0.13~0.15mm）。3.图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰；4.配电箱（柜）和配电回路的编号：配电箱类型代号配电回路编号高压开关柜AH-nWM1~低压开关柜AA-nWM1~照明配电箱k-mAL-nnWL1~应急照明配电箱k-mALE-nnWLE1~动力配电箱（柜）k-mAP-nnWP1~电表箱k-mAW-nnWW1~双电源切换配电箱k-mAT-nnWT1~风机、水泵控制箱k-mAC-nnWC1~其中k代表楼号,m代表楼层号或分区号（地下一层、二层用B1、B2表示），n代表顺序号（当控制箱为排烟风机、加压风机或消防水泵时可分别用AC-py、AC-jy、AC-xf、AC-zp等表示）；5.土建工程出图时，平面图中的家具等图层应关闭或以灰度线表示；混凝土柱、剪力墙等应以灰度表示；装饰工程出图时，平面图中的家具等应用最细的线表示4\n（0.1mm），混凝土柱、剪力墙等应以灰度表示；景观工程出图时，总平面图中的建筑物轮廓线、道路等线宽应为0.2mm,绿化、铺装等应以灰度线表示。6.装饰设计中插座和动力配电平面应在在装饰平面中绘制，消防报警、应急照明、空调的风机盘管配电平面应在吊顶平面中绘制。烟感、温感、灯具布置与风口、喷头等设备须统一考虑，符合美观要求。与本专业设计有关的家具、喷头、风口等以灰度线表示；7.在较为复杂的平面图中（如地下车库、公共建筑的通道、大空间用房等处），应该在照明、动力平面图中表示梁、风管、给排水干管的走向（以灰度表示）；8.电气平面图绘制的规定：1)常用图纸比例如下，同一张图纸中，不宜出现三种以上的比例。1:50（详图、设备机房布置图）；1：100、1:150（常用平面图）；1:200（特殊大空间平面图）；1:300、1：500、1:1000（总图、室外景观图）；2)建筑各层应标注建筑楼地面标高，首层还应标注室外地面相对标高；屋顶平面图中应注明主要部分的室外地面相对标高；3)各层平面的配电间、弱电间或强弱电井等设备、管线较多处应画详图，并应尽量绘制在本层平面图内，比例一般为1：50。详图应标明配电箱（柜）的编号、电缆桥架规格、布置的间距和设备尺寸等。4)原则上各层平面图应分别绘制，如平面房间分隔布置相同的楼层，可绘制标准层平面图，并注明层数及标高。5)如有二次装饰设计，则应对灯具、火灾探测器与风口、喷头的距离提出要求。中国美术学院风景建筑设计研究院总师办5
