安装工程施工资料表格新版 109页

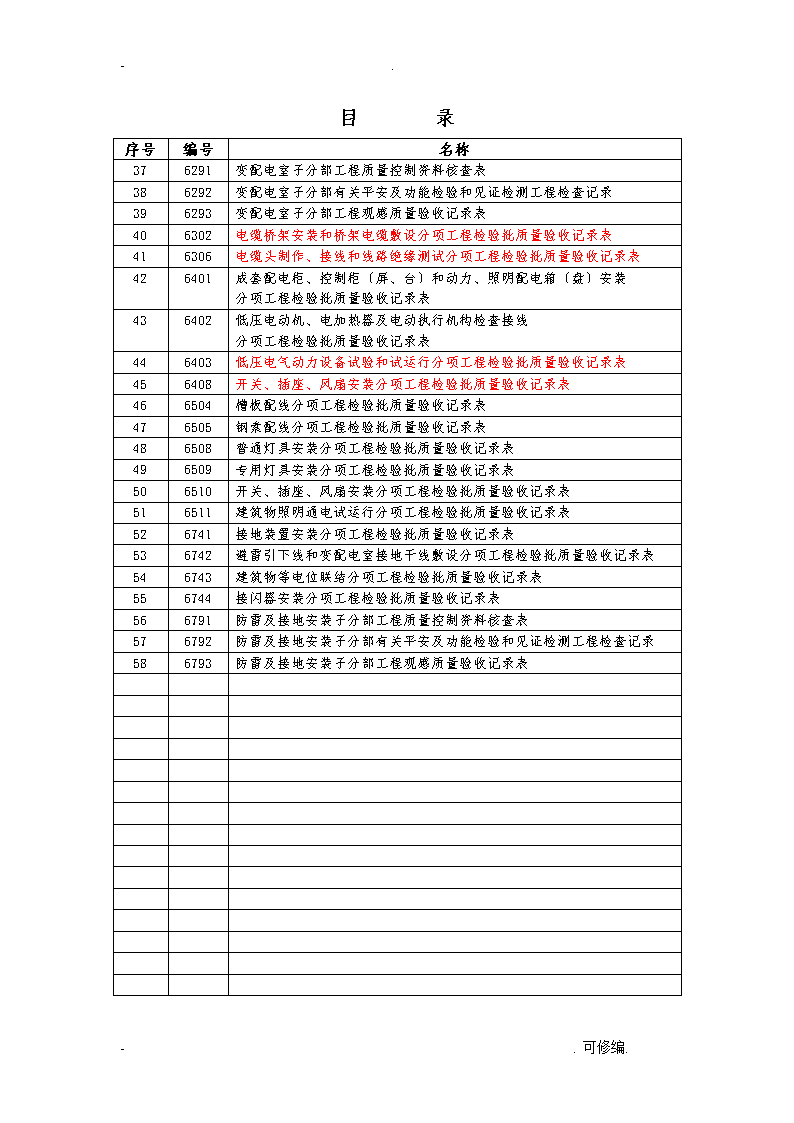

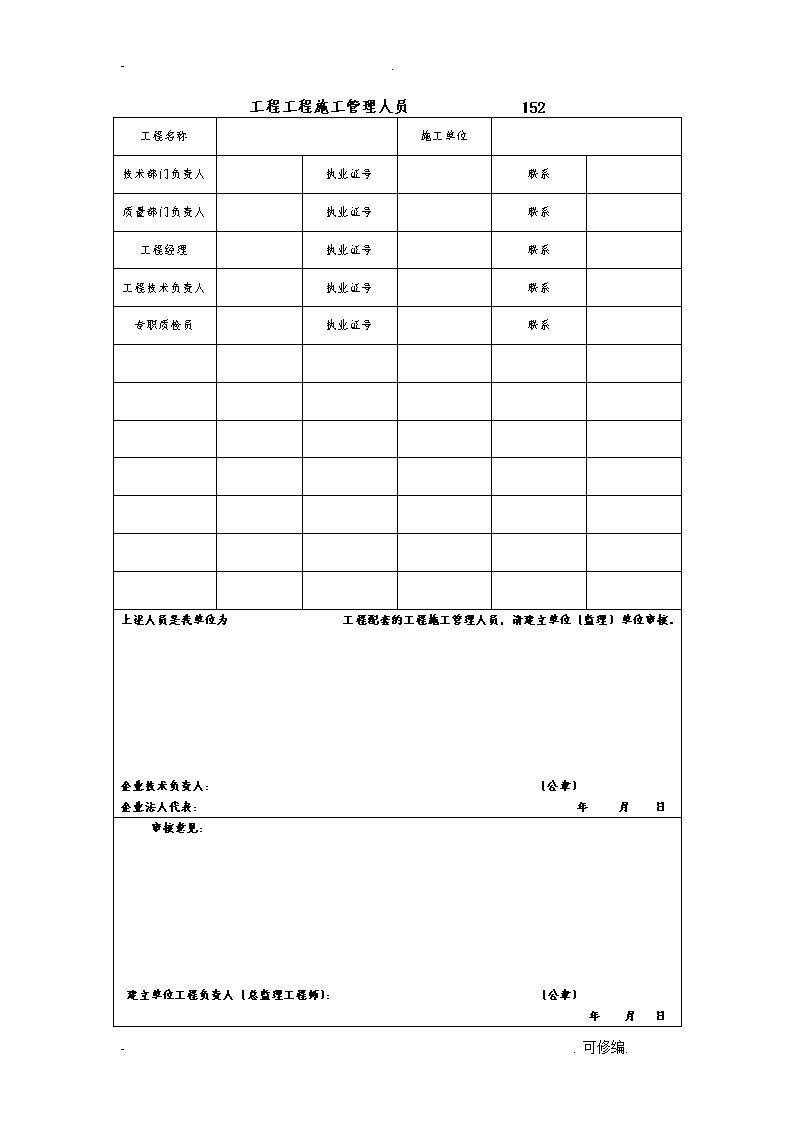

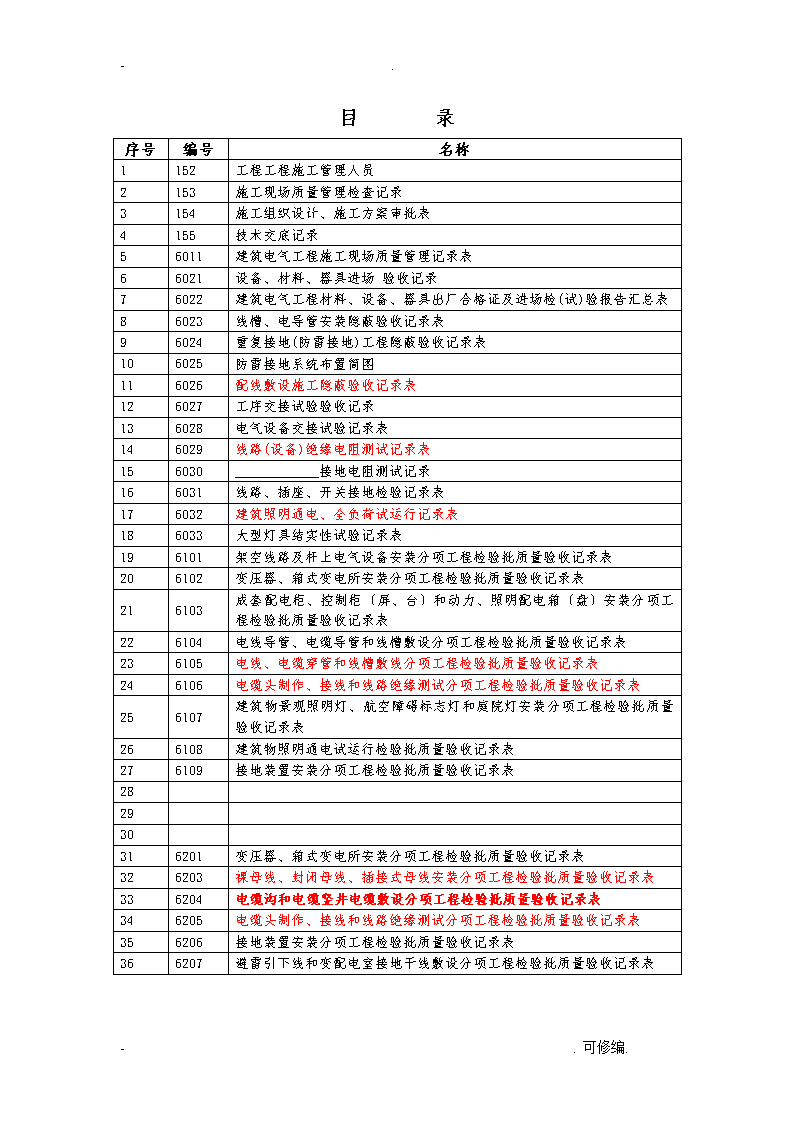

-.目录序号编号名称1152工程工程施工管理人员2153施工现场质量管理检查记录3154施工组织设计、施工方案审批表4155技术交底记录56011建筑电气工程施工现场质量管理记录表66021设备、材料、器具进场验收记录76022建筑电气工程材料、设备、器具出厂合格证及进场检(试)验报告汇总表86023线槽、电导管安装隐蔽验收记录表96024重复接地(防雷接地)工程隐蔽验收记录表106025防雷接地系统布置简图116026配线敷设施工隐蔽验收记录表126027工序交接试验验收记录136028电气设备交接试验记录表146029线路(设备)绝缘电阻测试记录表156030____________接地电阻测试记录166031线路、插座、开关接地检验记录表176032建筑照明通电、全负荷试运行记录表186033大型灯具结实性试验记录表196101架空线路及杆上电气设备安装分项工程检验批质量验收记录表206102变压器、箱式变电所安装分项工程检验批质量验收记录表216103成套配电柜、控制柜〔屏、台〕和动力、照明配电箱〔盘〕安装分项工程检验批质量验收记录表226104电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录表236105电线、电缆穿管和线槽敷线分项工程检验批质量验收记录表246106电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录表256107建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录表266108建筑物照明通电试运行检验批质量验收记录表276109接地装置安装分项工程检验批质量验收记录表282930316201变压器、箱式变电所安装分项工程检验批质量验收记录表326203裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录表336204电缆沟和电缆竖井电缆敷设分项工程检验批质量验收记录表346205电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录表356206接地装置安装分项工程检验批质量验收记录表366207避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录表-.可修编.\n-.目录序号编号名称376291变配电室子分部工程质量控制资料核查表386292变配电室子分部有关平安及功能检验和见证检测工程检查记录396293变配电室子分部工程观感质量验收记录表406302电缆桥架安装和桥架电缆敷设分项工程检验批质量验收记录表416306电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录表426401成套配电柜、控制柜〔屏、台〕和动力、照明配电箱〔盘〕安装分项工程检验批质量验收记录表436402低压电动机、电加热器及电动执行机构检查接线分项工程检验批质量验收记录表446403低压电气动力设备试验和试运行分项工程检验批质量验收记录表456408开关、插座、风扇安装分项工程检验批质量验收记录表466504槽板配线分项工程检验批质量验收记录表476505钢索配线分项工程检验批质量验收记录表486508普通灯具安装分项工程检验批质量验收记录表496509专用灯具安装分项工程检验批质量验收记录表506510开关、插座、风扇安装分项工程检验批质量验收记录表516511建筑物照明通电试运行分项工程检验批质量验收记录表526741接地装置安装分项工程检验批质量验收记录表536742避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录表546743建筑物等电位联结分项工程检验批质量验收记录表556744接闪器安装分项工程检验批质量验收记录表566791防雷及接地安装子分部工程质量控制资料核查表576792防雷及接地安装子分部有关平安及功能检验和见证检测工程检查记录586793防雷及接地安装子分部工程观感质量验收记录表-.可修编.\n-.工程工程施工管理人员152工程名称施工单位技术部门负责人执业证号联系质量部门负责人执业证号联系工程经理执业证号联系工程技术负责人执业证号联系专职质检员执业证号联系上述人员是我单位为工程配套的工程施工管理人员，请建立单位〔监理〕单位审核。企业技术负责人：〔公章〕企业法人代表：年月日审核意见：建立单位工程负责人〔总监理工程师〕：〔公章〕年月日-.可修编.\n-.施工现场质量管理检查记录153工程名称施工许可证〔开工证〕建立单位工程负责人设计单位工程负责人监理单位总监理工程师施工单位工程经理工程技术负责人序号项目容1现场质量管理制度2质量责任制3主要专业工种操作(上岗)证书4分包方资质与对分包单位的管理制度5施工图审查情况6地质勘察资料7施工组织设计、施工方案及审批8施工技术标准9工程质量检验制度10搅拌站及计量设置11现场材料、设备存放与管理1213检查结论：总监理工程师：(建立单位工程负责人)年月日-.可修编.\n-.施工组织设计、施工方案审批表154工程名称日期现报上下表中的技术管理文件，请予以审批。类别编制人册数页数施工组织设计施工方案容附后申报简述：申报部门〔分包单位〕申报人：审核意见：□有□无□附页总承包单位名称：审核人：日期：年月日审批意见：审批结论：审批部门〔单位〕：审批人：日期：年月日注：附施工组织设计、施工方案。-.可修编.\n-.技术交底记录155工程名称施工单位交底部位工序名称交底提要：技术负责人交底人承受交底人注：本记录一式二份，一份交承受交底人，一份存档。-.可修编.\n-.开工报告156工程名称工程地点施工单位监理单位建筑面积(㎡)构造层次中标价格(万元)承包方式定额工期(天)方案开工日期方案竣工日期合同编号说明上述准备工作已就绪，定于正式开工，希建立〔监理〕单位于前进展审核，特此报告。施工单位：工程经理〔公章〕年月日审核意见：总监理工程师〔建立单位工程负责人〕：〔公章〕年月日-.可修编.\n-.建筑电气工程施工现场质量管理记录表6011工程名称南长区外包效劳基地施工许可证号建立单位名扬投资XX工程负责人朱伟设计单位市建筑设计研究院XX公司工程负责人监理单位建立监理咨询XX施工单位建中主要工种XX工种持证名称证号发证部门现场管理制度质量检验制度施工组织设计及方案审批人-.可修编.\n-.现场使用主要设备仪器、仪表名称型号规格单位数量备注专业施工负责人：年月日专业监理工程师：年月日-.可修编.\n-.设备、材料、器具进场验收记录6021工程名称建立单位施工单位分项工程名称进场日期系统编号实物检查1、包装2、外观检查3、随机部件4、其他技术文件检查1、装箱单份2、合格证份3、说明书份4、设备图份5其他存在问题及处理意见检查人员：年月日监理工程师：年月日施工单位工程经理：年月日-.可修编.\n-.建筑电气工程材料、设备、器具出厂合格证及进场检(试)验报告汇总表6022工程名称施工单位序号材料设备名称规格型号生产厂家质保书编号份数使用部位系统备注1照明总箱非标，嵌入式一层、屋面2照明分户箱非标嵌入式各分户客厅3白炽灯220V，40W4吸顶灯220V，60W5单相二、三孔插座A86BF-106一位单极开关MA86DFL-167200VA1~3分钟开关MA86-108铜芯导线BV-2.5mm2塑料导管PVC16技术负责人：质量检查员：监理工程师：年月日-.可修编.\n-.线槽、电导管安装隐蔽验收纪录表6023工程名称南长区外包效劳基地建立单位名扬投资XX分项工程电线、电缆及线槽敷设施工单位精享裕建工XX工程部位二层1~12/A~G轴施工图编号系统／回路编号材料规格单位数量接地(找零)状况连接方式固定和防腐照明系统/N1镀锌电线管Ф100米按图接地可靠，符合要求丝扣连接结实平整，坐标正确；镀锌照明系统/N2焊接电线管SC25米按图接地可靠，符合要求焊接结实平整，坐标正确；镀锌照明系统/N3塑料管PC20米按图良好粘结结实平整，坐标正确验收结果专业监理工程师(建立单位工程负责人)年月日检查意见：经检查，该部位管材、线盒的材质、规格型号、坐标、数量、和管材敷设位置、接地、连接方式、固定防腐等均符合设计要求和?建筑电气工程施工质量验收规?〔GB50303-2002〕的规定。施工技术负责人：质检员：年月日-.可修编.\n-.工程名称建立单位施工单位施工方式监理单位施工图号电施xx工程部位类别利用根底的接地装置人工接地装置部位名称桩基地(圈)梁立柱接地体接地母线引上线材质钢筋，圆钢钢筋，圆钢钢筋，圆钢规格HRB335φ20φ12HRB335φ22，φ25φ28φ12HRB335φ25φ28φ12单位米米米数量按设计按设计按设计焊接倍数6倍6倍6倍埋设深度-8.7m-8.7m-8.7m排列形式验收意见：专业监理工程师(建立单位工程负责人)年月日检查结果：经检查，符合设计要求和?建筑电气工程施工质量验收规?〔GB50303-2002〕的规定专业施工技术负责人：质检员：年月日重复接地〔防雷接地〕工程隐蔽验收记录表6024-.可修编.\n-.工程名称建立单位施工单位施工方式监理单位施工图号电施xx工程部位类别利用根底的接地装置人工接地装置部位名称桩基地(圈)梁立柱接地体接地母线引上线材质钢筋，圆钢钢筋，圆钢钢筋，圆钢规格HRB335φ20φ12HRB335φ22，φ25φ28φ12HRB335φ25φ28φ12单位米米米数量按设计按设计按设计焊接倍数6倍6倍6倍埋设深度-8.7m-8.7m-8.7m排列形式验收意见：专业监理工程师(建立单位工程负责人)年月日检查结果：经检查，符合设计要求和?建筑电气工程施工质量验收规?〔GB50303-2002〕的规定专业施工技术负责人：质检员：年月日重复接地〔防雷接地〕工程隐蔽验收记录表6024-.可修编.\n-.工程名称建立单位施工单位施工方式监理单位施工图号电施xx工程部位类别利用根底的接地装置人工接地装置部位名称桩基地(圈)梁立柱接地体接地母线引上线材质角钢镀锌扁铁规格L40X40X4mm40X4mm单位MM数量按设计按设计焊接倍数2倍2倍埋设深度-0.7m-0.7m排列形式环形验收意见：专业监理工程师(建立单位工程负责人)年月日检查结果：经检查，符合设计要求和?建筑电气工程施工质量验收规?〔GB50303-2002〕的规定专业施工技术负责人：质检员：年月日重复接地〔防雷接地〕工程隐蔽验收记录表6024-.可修编.\n-.防雷接地系统布置简图6025工程名称施工单位简图及说明：验收意见：监理工程师年月日符合规和设计要求技术负责人：质检员：年月日-.可修编.\n-.配线敷设施工隐蔽验收记录表6026建立单位环境状况单位工程施工图号电施XX分项工程电线、电缆穿管和线槽敷设施工部位一层系统／回路编号型号及规格敷设方法隐蔽数量照明回路/N1铜芯导线BV2.5mm2管穿线XXm照明回路/N2铜芯导线BV2.5mm2管穿线XXm照明回路/N3铜芯导线BV2.5mm2管穿线XXm照明回路/N4铜芯导线BV2.5mm2管穿线XXm检查情况合格敷设外观检查合格敷设方法符合设计及规要求简图及隐蔽说明：盒箱清洁无杂物，护口、护线套齐全无脱落，导线排列整齐，并留有适当余量。导线在管无接头，不进入盒箱的垂直管子上口穿线后密闭处理良好，导线连接结实，包扎严密，绝缘良好，不伤线芯。验收意见：专业监理工程师(建立单位工程负责人)年月日检查结果：经检查，符合设计要求和?建筑电气工程施工质量验收规?〔GB50303-2002〕的规定质检员：专业施工技术负责人：质检员：年月日-.可修编.\n-.工序交接试验验收记录6027工程名称建立单位施工单位分项工程名称分项工程施工部位部位／系统/名称交接试验及要求工序交方负责人工程接方负责人五层顶板1~10/A~G轴先浇混凝土板配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检查确认，才能绑扎上层钢筋和浇筑混凝土简图及隐蔽说明：经检查，与交接容相符技术负责人：质量检查员：验收结果：监理工程师〔建立单位工程负责人〕：年月日-.可修编.\n-.电气设备交接试验记录表6028工程名称建立单位分项工程名称系统部位设备名称施工部位交接试验工程的试验围、容、要求和环境，以及设备的交接试验要求：照明系统：1.电线绝缘电阻测试前电线接续完成2.照明箱、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成3.电气器具及线路绝缘电阻测试合格，才能通电试验照明全负荷试验必须在上述容完成后进展试验情况：进检查与交接容相符试验人：移交人：年月日接收人：年月日验收意见：专业监理工程师：〔建立单位工程负责人〕：年月日试验结果：质检员：施工技术负责人：-.可修编.\n-.线路〔设备〕绝缘电阻测试记录表6029-.可修编.\n-.工程名称保利广场建立单位市保利置业XX分项工程线路绝缘电阻测试施工单位宜兴市工业设备安装公司额定工作电压220V仪表型号ZC25-4/0-500V试验电压等级500V单元(层次)一层总箱AL1回路或设备编号阻值相别W1W2W3W4W5W6W7W8A--B．C．O．地425427428B—A．C．O．地439424427C—A，B，0，地4354324230—地428436442428436442428436单元(层次)一层总箱AL1回路或设备编号阻值相别W9W10W11A-B．C．O．地433421B—A．C．O．地443C-A．B．O，地4224160—地28432429检查结果：经检查各项均符合设计要求和规规定专业技术负责人：质检员：测验人：年月日验收意见：专业监理工程师(建立单位工程负责人)年月日接地电阻测试记录6030-.可修编.\n-.工程名称建立单位敷设类别施工单位仪表型号测试环境温度21°接地类别设计值〔Ω〕测点轴线位置实测值〔Ω〕季节系数检测结果〔Ω〕备注防雷接地≤1.00.221.40.308防雷接地≤1.00.231.40.322防雷接地≤1.00.221.40.308测试布置简图：〔注明测试点位置方向〕检查意见：经检测计算，接地电阻值符合设计要求和?建筑电气工程施工质量验收规?〔GB50303-2002〕的规定技术负责人：质检员：测试人：验收意见：专业监理工程师〔建立单位工程负责人〕：年月日线路、插座、开关接地检验记录表6031-.可修编.\n-.工程名称建立单位测试仪器及器具万用表MF9施工单位序号测试工程及容测试方法测试结果1总箱AL1至各分户箱的金属导管按相关建筑电气工程标准执行连接处扣压良好，接地可靠、导通2一层照明、插座回路的KBG导管按相关建筑电气工程标准执行连接处扣压良好，接地可靠、导通3二层照明、插座回路的KBG导管按相关建筑电气工程标准执行连接处扣压良好，接地可靠、导通4三层照明、插座回路的KBG导管按相关建筑电气工程标准执行连接处扣压良好，接地可靠、导通5四层照明、插座回路的KBG导管按相关建筑电气工程标准执行连接处扣压良好，接地可靠、导通6检查意见：照明器具、开关、插座检查工程符合设计要求和?建筑电气工程施工质量验收规?〔GB50303-2002〕的规定技术负责人：质检员：测试人：验收意见：专业监理工程师〔建立单位工程负责人〕：年月日线路、插座、开关接地检验记录表6031-.可修编.\n-.工程名称建立单位测试仪器及器具万用表MF9施工单位序号测试工程及容测试方法测试结果1照明系统N1~N7回路按相关建筑电气工程标准执行接地线连接严密可靠，无串联2照明系统N1~N7回路按相关建筑电气工程标准执行接地线连接严密可靠，无串联3照明系统N1~N7回路按相关建筑电气工程标准执行接地线连接严密可靠，无串联4照明系统N1~N7回路按相关建筑电气工程标准执行接地线连接严密可靠，无串联5照明系统N1~N7回路按相关建筑电气工程标准执行接地线连接严密可靠，无串联6检查意见：照明器具、开关、插座检查工程符合设计要求和?建筑电气工程施工质量验收规?〔GB50303-2002〕的规定技术负责人：质检员：测试人：验收意见：专业监理工程师〔建立单位工程负责人〕：年月日线路、插座、开关接地检验记录表6031-.可修编.\n-.工程名称建立单位测试仪器及器具万用表MF9施工单位序号测试工程及容测试方法测试结果1HL1系统N3回路电热水器双极开关按相关建筑电气工程标准执行接地线连接严密可靠，截面积符合设计要求2HL2系统N3回路电热水器双极开关按相关建筑电气工程标准执行接地线连接严密可靠，截面积符合设计要求3HL3系统N3回路电热水器双极开关按相关建筑电气工程标准执行接地线连接严密可靠，截面积符合设计要求4HL4系统N3回路电热水器双极开关按相关建筑电气工程标准执行接地线连接严密可靠，截面积符合设计要求5HL5系统N3回路电热水器双极开关按相关建筑电气工程标准执行接地线连接严密可靠，截面积符合设计要求6检查意见：照明器具、开关、插座检查工程符合设计要求和?建筑电气工程施工质量验收规?〔GB50303-2002〕的规定技术负责人：质检员：测试人：验收意见：专业监理工程师〔建立单位工程负责人〕：年月日建筑照明通电、全负荷试运行记录表6032-.可修编.\n-.建立单位工程名称系统名称照明回路施工单位分回路试通电序号试运行要求部位检验情况N1N2N3N4N5N61配电箱务分路开关应有明显标志，熔丝及过流装置符合设计要求√√√√√√2开关灵活接点接触可靠，控制相线切断位置一致√√√√√√3各分路及灯具数符合图纸要求漏电开关试跳、复位动作可靠√√√√√√4各照明电路应测量电流，三相供电的三相电流应根本平衡√√√√√√5单相插座应逐个接灯泡试亮，按线正确，左下零右上相√√√√√√6试亮后不应出现接触不良、灯光闪烁等异常情况√√√√√√7通风排风扇、吊扇声音正常，尤不平衡晃动等情况√√√√√√试运行系统，方框图：系统通电连续试运行故障检查整改通电试运行前检查试运行情况：照明系统灯具、风扇等电器均投入运行，经8h通电试验，配电控制正确，空开、电度表、线路结点温度及器具运行情况正常，符合设计及?建筑电气工程施工质量验收规?〔GB50303-2002〕要求技术负责人：质检员：试验人：年月日验收意见：专业监理工程师：(建立单位工程负责人)年月日大型灯具结实性试验记录表6033-.可修编.\n-.工程名称建立单位灯具数量施工单位序号安装部位灯具型号及重量、位置过载试验情况〔后置埋件抗拔试验报告编号〕1一层大厅水晶吊灯GMD1-D1200H250060Kg根据设计要求和光灯具产品技术文件规定，预埋16的圆钢作为灯具的固定及悬吊装置，经两倍的灯具重量做承载试验，试验重量120Kg，试验时间15min，其固定及悬吊装置结实可靠，未见变形2二层会议室水晶吊灯GMD1-D1200H80045Kg根据设计要求和光灯具产品技术文件规定，预埋16的圆钢作为灯具的固定及悬吊装置，经两倍的灯具重量做承载试验，试验重量90Kg，试验时间15min，其固定及悬吊装置结实可靠，未见变形检查意见：一层大厅及二层会议室使用灯具的数量、规格型号符合设计要求，经两倍的灯具重量做过载试验符合设计及?建筑电气工程施工质量验收规?〔GB50303-2002〕要求，试验合格技术负责人：质检员：测验人：年月日验收意见：专业监理工程师(建立单位工程负责人)：年月日-.可修编.\n-.架空线路及杆上电气设备安装分项工程检验批质量验收记录表6101单位〔子单位〕工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定及记录〔填写实测值〕监理〔建立〕单位验收记录主控工程1电杆坑、拉线坑深度允许偏差〔mm〕+100-502架空导线的弧垂值允许偏差±5%〔%〕3水平排列的同档异线间的弧垂值允许偏差〔mm〕±504变压器中性点的接地及接地电阻值测试变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值符合设计要求。5杆上高压电气设备的交接试验杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等按本规的规定进展了交接试验合格。6杆上低压配电装置和馈电线路的交接试验1每路配电开关及保护装置的规格、型号，符合设计求；2相间和相对地间的绝缘电阻值均大于0.5MΩ；3电气装置的交流工频耐压试验，无击穿闪络现象。一般项目4导线架设导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格与导线规格适配。5线路平安距离线路的跳线、过引线、接户线的线间和线对地间的平安距离，经现场检查，满足规的规定。用绝缘导线架设的线路，绝缘破口处修补完整。-.可修编.\n-.6杆上电气设备安装1固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；2变压器油位正常、附件齐全、无渗油现象、外壳涂层完整；3跌落式熔断器安装的相间距离不小于〔500〕mm；熔管试操动能自然翻开旋下；4杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三一样期性好，分闸后，刀片与静触头间空气间隙距离不小于〔200〕mm；地面操作杆的接地(PE)可靠，且有标识；5杆上避雷器排列整齐，相间距离不小于〔350〕mm，电源侧引线铜线截面积不小于〔16〕mm2、铝线截面积不小于〔25〕mm2，接地侧引线铜线截面积不小于〔25〕mm，铝线截面积不小于〔35〕mm2。与接地装置引出线连接可靠。施工单位检查评定结果经检查主控工程，一般工程均符合设计和?建筑电气工程施工质量验收规?〔GB50303-2002〕要求，试验合格工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.变压器、箱式变电所安装分项工程检验批质量验收记录表6102单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1变压器安装及外观检查变压器安装位置正确，附件齐全，油浸变压器油位正常，无渗油现象。2变压器中性点、箱式变电所N和PE母线的接地连接及支架或框架接地1接地装置引出的接地干线与变压器的低压侧中性点直接连接；2接地干线与箱式变电所的N母线和PE母线直接连接；3变压器箱体、干式变压器的支架或外壳接地(PE)。4所有连接可靠，紧固件及防松零件齐全。3变压器的交接试验变压器按照本规的有关规定，进展了交接试验合格。4箱式变电所及落地配电箱的固定、箱体的接地或接零箱式变电所及落地式配电箱的根底高于室外地坪，周围排水通畅。用地脚螺栓固定的螺帽齐全，拧紧结实。自由安放的应垫平放正。金属箱式变电所及落地式配电箱，箱体应接地(PE)或接零(PEN)可靠，且有标识。5箱式变电所的交接试验1由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备局部，按本规的规定进展了交接试验合格。2高压开关、熔断器等与变压器组合在同一个密闭油箱的箱式变电所，交接试验按产品提供的技术文件要求试验合格；3低压成套配电柜交接试验符合本规的规定。-.可修编.\n-.一般项目1有载调压开关检查有载调压开关的传动局部润滑良好，动作灵活，点动给定位置与开关实际位置一致，自动调节符合产品的技术文件要求。2绝缘件和测温仪表检查绝缘件无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。3装有软件的变压器固定装有滚轮的变压器就位后，已将滚轮用能拆卸的制动部件固定结实。4变压器的器身检查变压器应按产品技术文件要求进展器身检查，能够设计的要求。5箱式变电所外涂层和通风口检查箱式变电所外涂层完整、无损伤，有通风口的风口防护网完好。6箱式变电所柜接线和线路标记箱式变电所的上下压柜部接线完整、低压每个输出回路标记清晰，回路名称准确。7装有气体继电器的变压器的坡度装有气体继电器的变压器顶盖，经检查，沿气体继电器的气流方向有〔1.0％~1.5％〕的升高坡度。施工单位检查评定结果经检查主控工程，一般工程均符合设计和?建筑电气工程施工质量验收规?〔GB50303-2002〕要求，试验合格工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.成套配电柜、控制柜〔屏、台〕和动力、照明配电箱〔盘〕安装6103分项工程检验批质量验收记录表单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录1金属框架的接地或接零柜、屏、台、箱、盘的金属框架及根底型钢的接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间已用裸编织铜线连接，且有标识。2手车式柜的推拉和动、静触头检查手车、抽出式成套配电柜推拉灵活，无卡阻碰撞现象。动触头与静触头的中心线一致，且触头接触严密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。3成套配电柜的交接试验高压成套配电柜交接试验按照GB50150规定执行。4柜间线路绝缘电阻测试柜、屏、台、箱、盘间线路的线间、线对地间和馈电线路绝缘电阻为：〔大于10MΩ〕5柜间二次回路耐压试验柜、屏、台、箱、盘间二次回路交流工频耐压试验合格。一般项目1柜间或与根底型钢的连接柜、屏、台、箱、盘相互间或与根底型钢用镀锌螺栓连接结实，且防松零件齐全。2柜间安装接缝、成列安装盘面偏差检查柜、屏、台、箱、盘安装垂直度偏差为〔1.5〕‰，相互间接缝〔不应大于2〕mm，成列盘面偏差〔不应大于5〕mm。3柜部检查试验1控制开关及保护装置的规格、型号符合设计要求；2闭锁装置动作准确、可靠；3主开关的辅助开关切换动作与主开关动作一致；4柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。-.可修编.\n-.4柜间配线1发热元件安装在散热良好的位置；2熔断器的熔体规格、自动开关的整定值符合设计要求；3切换压板接触良好，相邻压板间有平安距离，切换时，不触及相邻的压板；4信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；5外壳需接地(PE)或接零(PEN)的，连接可靠；6端子排安装结实，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。5柜与其面板间可动部位的配线连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的赔线：1采用多股铜芯软电线，敷设长度留有适当裕量；2线束有外套塑料管等加强绝缘保护层；3与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；4可转动部位的两端用卡子固定。6根底型钢不垂直度m/米≤1根底型钢水平度mm/全长≤5根底型钢不平行度≤57柜、盘等垂直度允许偏差≤1.5‰(‰)施工单位检查评定结果经检查主控工程，一般工程均符合设计和?建筑电气工程施工质量验收规?〔GB50303-2002〕要求，试验合格工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录表6104-.可修编.\n-.单位(子单位)工程名称检验批部位1~10轴墙体预埋导管子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号建筑电气工程工艺标准〔QBXX-2005〕施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1金属导管的接地或接零金属的导管和线槽接地(PE)或接零(PEN)可靠。1镀锌的钢导管、可挠性导管和金属线槽没有熔焊跨接接地线，采用了专用接地卡跨接的两卡间连线为铜芯软导线，截面积为<4平方毫米；2非镀锌钢导管螺纹连接，连接处的两端焊跨接接地线；3镀锌钢导管采用了螺纹连接，连接处的两端用专用接地卡固定跨接接地线。2金属导管的连接1金属导管无对口熔焊连接；2镀锌管、壁厚为<2mm的钢导管均采用了套管熔焊连接。一般项目1埋地导管的选择和埋设深度室外埋地敷设的电缆导管，壁厚为<2mm，符合要求，埋深为>0.7m。2导管的管口设置和处理室外导管的管口设置在盒、箱。在落地式配电箱的管口，箱底无封板的，管口高出根底面50-80mm。所有管口在穿入电线、电缆后做了密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口设在建筑物。3电缆导管的弯曲半径电缆导管的直径为>电缆直径，电缆导管的弯曲半径为<电缆的允许弯曲半径。4金属导管的防腐金属导管外壁采用了方法进展防腐处理；埋设于混凝土的导管壁采用了〔〕方法进展防腐处理。5绝缘导管的连接和保护1管口平整光滑；管与管、管与盒(箱)等器件采用插入法连接处结合面涂专用胶合剂，接口结实密封；2直埋于地下或楼板的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施；3埋设在墙或混凝土的绝缘导管，采用中性以上的导管；4沿建筑物、构筑物外表和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。6柔性导管的长度、连接和接地1刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中>0.8m，在照明工程中>1.2m；2可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损；3可挠性金属导管和金属柔性导管均另做了接地(PE)或接零(PEN)的接续导体。施工单位检查评定结果经检查主控工程，一般工程均符合设计和?建筑电气工程施工质量验收规?〔GB50303-2002〕要求，试验合格工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)电线、电缆穿管和线槽敷线分项工程检验批质量验收记录表6105-.可修编.\n-.单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1交流单芯电缆不得单独穿于钢导管三相或单相的交流单芯电缆，没有单独穿于钢导管。2电线穿管不同回路、不同电压等级和交流与直流的电线，分别穿于不同导管；同一交流回路的电线穿于同一金属导管，且管电线经抽检没有接头现象。3爆炸危险环境照明线路的电线、电缆选用和穿管〔〕照明线路的电线和电缆额定电压为V，且电线均穿于钢导管。一般项目1电线、电缆管清扫和管口处理电线、电缆穿管前，已进展了管杂物和积水的去除。管口也设置了保护措施，不进入接线盒(箱)的垂直管口，穿入电线、电缆后，管口密封。2同一建筑物、构筑物电线绝缘层颜色的选择〔〕相供电，电线绝缘层颜色一致，保护地线(PE线)为〔〕色；零线为〔〕色；相线用：A相--〔〕色、B相--〔〕色、C相--〔〕色。3线槽敷线1电线在线槽有不少于〔〕余量，没有接头。电线按回路编号分段绑扎，绑扎点间距为〔〕m；2同一回路的相线和零线，敷设于同一金属线槽；3同一电源的不同回路无抗干扰要求的线路敷设于同一线槽；敷设于同一线槽有抗干扰要求的线路已用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。施工单位检查评定结果经检查主控工程，一般工程均符合设计和?建筑电气工程施工质量验收规?〔GB50303-2002〕要求，试验合格工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录表6106-.可修编.\n-.单位(子单位)工程名称检验批部位首层1#配电箱子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1高压电力电缆直流耐压试验高压电力电缆直流耐压试验，按照GB50150规定交接试验合格。有试验记录〔〕。2低压电线和电缆绝缘电阻测试低压电线和电缆，线间和线对地间的绝缘电阻值为〔大于0.5MΩ〕MΩ。3铠装电力电缆头的接地线铠装电力电缆头的接地线采用了铜绞线或镀锡铜编织线，电缆线截面积为〔〕截面积为〔〕4电线、电缆接线电线、电缆接线准确，并联运行电线或电缆的型号、规格、长度、相位一致。一般项目1芯线与电器设备的连接1截面积为〔10及以下〕mm2的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2截面积为〔2.5〕mm2多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3截面积为〔2.5〕mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4多股铝芯线接续端子后与设备、器具的端子连接；5每个设备和器具的端子接线为〔不大于2〕根电线。2电线、电缆的芯线连接金具电线、电缆的芯线连接金具(连接收和端子)，规格与芯线的规格适配，且没有采用开口端子。3电线、电缆回路标记、编号电线、电缆的回路标记清晰，编号为〔〕。施工单位检查评定结果经检查主控工程，一般工程均符合设计和?建筑电气工程施工质量验收规?〔GB50303-2002〕要求，试验合格工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)建筑物景观照明灯、航空障碍标志灯和庭院灯安装6107-.可修编.\n-.分项工程检验批质量验收记录表单位(子单位)工程名称检验批部位屋面子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号建筑电气工程施工工艺标准〔QBXX-2005〕施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1建筑物彩灯灯具、配管及规定固定1建筑物顶部彩灯采用了有防雨性能的专用灯具，灯罩经检查已拧紧；2彩灯配线管路按明配管敷设，且有防雨功能。管路间、管路与灯头盒间螺纹连接，金属导管及彩灯的构架、钢索等可接近裸露导体局部的接地(PE)或接零(PEN)可靠；3垂直彩灯悬挂挑臂采用〔不小于10#〕的槽钢。端部吊挂钢索用的吊钩螺栓直径为〔不小于10〕mm，螺栓在槽钢上固定，两侧有螺帽，且加平垫及弹簧垫圈紧固；4悬挂钢丝绳直径〔4.5〕mm，底把圆钢直径为〔16〕mm，地锚采用的架空外线用拉线盘，埋设深度为〔1.5〕m；5垂直彩灯采用防水吊线灯头，下端灯头距离地面为〔3〕m。2霓虹灯灯管、专用变压器、导线的检查及固定1霓虹灯管完好，无破裂；2灯管采用专用的绝缘支架固定，且结实可靠。灯管固定后，与建筑物、构筑物外表的距离〔不小于20〕mm；3霓虹灯专用变压器采用双圈式，所供灯管长度满足允许负载长度的要求，露天安装用友防雨措施；4霓虹灯专用变压器的二次电线和灯管间的连接线采用额定电压〔15〕kV的高压绝缘电线。二次电线与建筑物、构筑物外表的距离〔20〕mm。-.可修编.\n-.3建筑物景观照明灯的绝缘、固定、接地或接零1每套灯具的导电局部对地绝缘电阻值经查测为〔大于2〕MΩ；2在人行道等人员来往密集场所安装的落地式灯具，无围栏防护，安装高度距地面〔2.5〕m以上；3金属构架和灯具的可接近裸露导体及金属软管的接地(PE)或接零(PEN)可靠，且有标识。4电线、电缆接线电线、电缆接线准确，并联运行电线或电缆的型号、规格、长度、相位一致。一般项目1芯线与电器设备的连接1截面积为〔10〕mm2的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2截面积为〔不大于2.5〕mm2多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3截面积为〔大于2.5〕mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4多股铝芯线接续端子后与设备、器具的端子连接；5每个设备和器具的端子接线为〔不大于2〕根电线。2电线、电缆的芯线连接金具电线、电缆的芯线连接金具(连接收和端子)，规格与芯线的规格适配，且没有采用开口端子。3电线、电缆回路标记、编号电线、电缆的回路标记清晰，编号为〔〕。施工单位检查评定结果经检查主控工程，一般工程均符合设计和?建筑电气工程施工质量验收规?〔GB50303-2002〕要求，试验合格工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.建筑物照明通电试运行分项检验批质量验收记录6108单位〔子单位〕工程名称检验批部位整个建筑物子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303—2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1灯具回路控制与照明箱及回路的标识一致，开关与灯具控制顺序相对应符合要求照明系统通电后，灯具回路控制与照明配电箱及回路的标识一致；开关与灯具控制顺序相对应，风扇的转向及调速开关正常。2照明系统全负荷通电连续试运行无故障符合要求1公用建筑照明系统经连续通电试运行〔8〕小时；2民用住宅照明系统经连续通电试运行〔8〕小时。3所有照明灯具开启后每〔2〕h记录运行状态1次，在连续试运行时间无故障。施工单位检查评定结果经检查主控工程，一般工程均符合设计和?建筑电气工程施工质量验收规?〔GB50303-2002〕要求，试验合格工程专业质量检查员：年月日监理(建立)单位验收结论电气监理工程师(建立单位工程专业技术负责人)：年月日-.可修编.\n-.接地装置安装分项工程检验批质量验收记录表6109单位(子单位)工程名称检验批部位根底底板子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1接地装置测试点的设置人工接地装置或利用建筑物根底钢筋的接地装置在地面以在〔〕位置共设〔〕个测试点。2接地电阻值测试测试接地装置的接地电阻值为〔〕，有试验记录〔〕份。3防雷接地的人工接地装置的接地干线埋设防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度为〔〕m，且采取〔〕措施或在其上方铺设卵石或沥青地面材料。4接地模块的埋设深度、间距和基坑尺寸接地模块顶面埋深为〔〕m，接地模块间距为模块长度的〔〕倍，接地模块埋设基坑，且在开挖深度有详细记录地层情况。5接地模块设置应垂直或水平就位接地模块应垂直或水平就位，没有倾斜设置，能够保持与原土层接触良好。一般项目1接地装置埋设深度、间距和搭接长度接地装置顶面埋设深度为〔0.6〕m。圆钢、角钢、钢管接地极垂直埋入地下，间距为〔不小于5〕m。接地装置的焊接采用搭接焊，搭接长度为：1扁钢宽度〔〕扁钢与扁钢搭接为长度为〔〕，采用〔三〕面施焊；2圆钢直径为〔〕，圆钢与圆钢搭接长度为〔〕，〔两〕面施焊；3圆钢直径为〔〕，圆钢与扁钢搭接长度为〔两〕，面施焊；4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管外表，上下两侧施焊；5除埋设在混凝土中的焊接接头外，用〔镀锌〕方法进展防腐。2接地装置的材质和最小允许规格1接地装置的材料采用为钢材，热浸镀锌处理；2圆钢最小直径为〔〕，扁钢截面积为〔〕，厚度为〔〕，角钢厚度为〔〕，钢管壁厚为〔〕规格、尺寸符合规的规定。3接地模块与干线的连接和干线材质选用接地模块采用了集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质一样，钢制的采用热浸镀锌扁钢，引出线〔〕处。施工单位检查评定结果工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.室外电气子分部工程质量控制资料核查表6191工程名称施工单位序号资料名称份数核查意见1图纸会审、设计变更、洽商记录2材料、配件出厂合格证书及进场检〔试〕验报告3设备调试记录4接地、绝缘电阻测试记录5隐蔽工程验收表6施工记录7分项、分部工程质量验收记录89101112131415161718结论检查结论施工单位工程经理：验收结论总监理工程师(建立单位工程负责人)：-.可修编.\n-.室外电气子分部有关平安及功能检验和见证检测工程检查记录6192工程名称施工单位序号材料名称份数核查意见1线路全负荷试验记录2线路、开关接地检验记录3避雷、接地电阻测试记录4大型灯具结实性试验记录56789101112131415161718结论检查结论施工单位工程经理：验收结论总监理工程师(建立单位工程负责人)：-.可修编.\n-.室外电气子分部工程观感质量验收记录表6193工程名称施工单位序号项目质量状况质量评价1配电箱、盘、板、接线盒2设备器具、开关插座3防雷、接地456789101112131415161718观感质量综合评价检查结论施工单位工程经理：年月日总监理工程师：(建立单位工程负责人)年月日注：质量评价为差的工程，应进展返修。抽查点〔处〕“好〞在质量状况中打“○〞，为“一般〞的打“△〞，为“差〞的打“×〞。-.可修编.\n-.变压器、箱式变电所安装分项工程检验批质量验收记录表6201单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1变压器安装及外观检查变压器安装位置正确，附件齐全，油浸变压器油位正常，无渗油现象。2变压器中性点、箱式变电所N和PE母线的接地连接及支架或框架接地1接地装置引出的接地干线与变压器的低压侧中性点直接连接；2接地干线与箱式变电所的N母线和PE母线直接连接3变压器箱体、干式变压器的支架或外壳接地(PE)4所有连接可靠，紧固件及防松零件齐全。3变压器的交接试验变压器按照本规的有关规定，进展了交接试验合格。4箱式变电所及落地配电箱的固定、箱体的接地或接零箱式变电所及落地式配电箱的根底高于室外地坪，周围排水通畅。用地脚螺栓固定的螺帽齐全，拧紧结实。自由安放的应垫平放正。金属箱式变电所及落地式配电箱，箱体应接地(PE)或接零(PEN)可靠，且有标识。-.可修编.\n-.5箱式变电所的交接试验1由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备局部，按本规的规定进展了交接试验合格。2高压开关、熔断器等与变压器组合在同一个密闭油箱的箱式变电所，交接试验按产品提供的技术文件要求试验合格；3低压成套配电柜交接试验符合本规的规定。一般项目1有载调压开关检查有载调压开关的传动局部润滑良好，动作灵活，点动给定位置与开关实际位置一致，自动调节符合产品的技术文件要求。2绝缘件和测温仪表检查绝缘件无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。3装有软件的变压器固定装有滚轮的变压器就位后，已将滚轮用能拆卸的制动部件固定结实。4变压器的器身检查变压器应按产品技术文件要求进展器身检查，能够设计的要求。5箱式变电所外涂层和通风口检查箱式变电所外涂层完整、无损伤，有通风口的风口防护网完好。6箱式变电所柜接线和线路标记箱式变电所的上下压柜部接线完整、低压每个输出回路标记清晰，回路名称准确。7装有气体继电器的变压器的坡度装有气体继电器的变压器顶盖，经检查，沿气体继电器的气流方向有〔〕的升高坡度。施工单位检查评定结果工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.成套配电柜、控制柜〔屏、台〕和动力、照明配电箱〔盘〕安装分项工程检验批质量验收记录表6202单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1金属框架的接地或接零柜、屏、台、箱、盘的金属框架及根底型钢的接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间已用裸编织铜线连接，且有标识。2手车式柜的推拉和动、静触头检查手车、抽出式成套配电柜推拉灵活，无卡阻碰撞现象。动触头与静触头的中心线一致，且触头接触严密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。3成套配电柜的交接试验高压成套配电柜按照本规的规定交接试验合格。4柜间线路绝缘电阻测试柜、屏、台、箱、盘间线路的线间、线对地间和馈电线路绝缘电阻为：〔〕5柜间二次回路耐压试验柜、屏、台、箱、盘间二次回路交流工频耐压试验合格。一般项目1柜间或与根底型钢的连接柜、屏、台、箱、盘相互间或与根底型钢用镀锌螺栓连接结实，且防松零件齐全。2柜间安装接缝、成列安装盘面偏差检查柜、屏、台、箱、盘安装垂直度偏差为〔〕‰，相互间接缝〔〕mm，成列盘面偏差〔〕mm。3柜部检查试验1控制开关及保护装置的规格、型号符合设计要求；2闭锁装置动作准确、可靠；3主开关的辅助开关切换动作与主开关动作一致；4柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。-.可修编.\n-.4柜间配线1发热元件安装在散热良好的位置；2熔断器的熔体规格、自动开关的整定值符合设计要求；3切换压板接触良好，相邻压板间有平安距离，切换时，不触及相邻的压板；4信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；5外壳需接地(PE)或接零(PEN)的，连接可靠；6端子排安装结实，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。5柜与其面板间可动部位的配线连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的赔线：1采用多股铜芯软电线，敷设长度留有适当裕量；2线束有外套塑料管等加强绝缘保护层；3与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；4可转动部位的两端用卡子固定。6根底型钢不垂直度mm/n≤1根底型钢水平度mm/全长≤5根底型钢不平行度≤57柜、盘等垂直度允许偏差≤1.5‰(‰)施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.裸母线、封闭母线、插接式母线安装6203分项工程检验批质量验收记录表单位(子单位)工程名称检验批部位强电立井子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1可接近裸露导体的接地或接零绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体接地(PE)或接零(PEN)可靠。没有作为接地(PE)或接零(PEN)的接续导体。2母线与母线、母线与电器接线端子螺栓搭接母线与电器接线端子采用了螺栓搭接连接：1力矩值为：满足规定，母线的各类搭接连接的钻孔直径和搭接长度符合规附录C的规定；2母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；3连接螺栓两侧有平垫圈，相邻垫圈间有〔〕mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；4螺栓受力均匀，不使电器的接线端子受额外应力。3封闭、插接式母线的组对连接在当段与段连接时，两相邻段母线及外壳能够对准，连接后母线及外壳没有受额受外应力；母线的连接方法符合产品技术文件要求。4室裸母线的最小平安净距室裸母线的最小平安净距应符合规附录E的规定。5高压母线交流工频耐压试验高压母线交流工频耐压试验按规规定交接试验合格。6低压母线交接试验低压母线交接试验符合本规的规定。-.可修编.\n-.7封闭、插接式母线与外壳同心；允许偏差〔mm〕≤±5一般项目1母线支架的固定母线的支架与预埋铁件采用焊接固定，焊缝饱满；采用的膨胀螺栓固定选用的螺栓适配，连接结实。2母线与母线、母线与电器接线端子搭接面处理1铜与铜：室外、高温且潮湿的室，搭接面搪锡；枯燥的室，不搪锡；2铝与铝：搭接面没做涂层处理；3钢与钢：搭接面采用了搪锡或镀锌；4铜与铝：在枯燥的室，铜导体搭接面搪锡；在潮湿场所，铜导体搭接面搪锡，且采用铜铝过渡板与铝导体连接；5钢与铜或铝：钢搭接面进展了搪锡。3母线的相序排列及涂色1上、下布置的交流母线，由上至下排列为A、B、C相；直流母线正极在上，负极在下；2水平布置的交流母线，由盘后向盘前排列为A、B、C相；直流母线正极在后，负极在前；3面对引下线的交流母线，由左至右排列为A、B、C相；直流母线正极在左，负极在右；4母线的涂色：交流，A相为黄色、B相为绿色、C相为红色；直流，正极为赭色、负极为蓝色；在连接处或支持件边缘两侧〔〕mm以均没有涂色。4母线在绝缘子上的固定1金具与绝缘子间的固定平整结实，不使母线受额外应力；2交流母线的固定金具或其他支持金具不形成闭合铁磁回路；3除固定点外，当母线平置时，母线支持夹板的上部压板与母线间有〔〕mm的间隙；当母线立置时，上部压板与母线间有〔〕mm的间隙；4母线的固定点，每段设置〔〕个，设置于全长或两母线伸缩节的中点；5母线采用螺栓搭接时，连接处距绝缘子的支持夹板边缘〔〕mm。5封闭、插接式母线的组装和固定位置封闭、插接式母线组装和固定位置正确，外壳与底座间、外壳各连接部位和母线的连接螺栓按产品技术文件要求选择正确，连接紧固。施工单位检查评定结果工程专业质量检查员(盖章)：年月日-.可修编.\n-.监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日电缆沟和电缆竖井电缆敷设分项工程检验批质量验收记录表6024单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1金属电缆支架、电线导管的接地或接零金属电缆支架、电缆导管接地(PE)或接零(PEN)可靠。2电缆敷设检查所敷设的电缆没有绞拧、铠装压扁、护层断裂和外表无严重划伤等缺陷。一般项目1电缆支架安装1电缆支架最上层至竖井顶部或楼板的距离为〔〕mm；电缆支架最下层至沟底或地面的距离为〔〕mm；2电缆支架层间最小距离为〔〕符合规的规定；3支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定，选用螺栓适配，连接紧固，防松零件齐全。2电缆的弯曲半径在支架上敷设的电缆，转弯处的最小允许弯曲半径符合规的规定。3电缆的敷设固定和防火措施1垂直敷设或大于45°倾斜敷设的电缆均在每个支架上固定；2交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；3电缆排列整齐，穿插少；电缆支持点间距为〔〕；4电缆与管道的最小净距为〔〕，符合规的规定；且敷设在易燃易爆气体管道和热力管道的下方；5敷设电缆的电缆沟和竖井，按设计要求位置，采取〔〕方法进展防火隔堵措施。4电缆的首端、末端和分支处的标志牌在电缆的首端、末端和分支处均设置了标志牌。-.可修编.\n-.施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)：年月日电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录表6205单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1高压电力电缆直流耐压试验高压电力电缆直流耐压试验，按照GB50150规定交接试验合格。有试验记录〔〕。2低压电线和电缆绝缘电阻测试低压电线和电缆，线间和线对地间的绝缘电阻值为〔〕MΩ。3铠装电力电缆头的接地线铠装电力电缆头的接地线采用了铜绞线或镀锡铜编织线，电缆线截面积为〔〕截面积为〔〕4电线、电缆接线电线、电缆接线准确，并联运行电线或电缆的型号、规格、长度、相位一致。一般项目1芯线与电器设备的连接1截面积为〔〕mm2的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2截面积为〔〕mm2多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3截面积为〔〕mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4多股铝芯线接续端子后与设备、器具的端子连接；5每个设备和器具的端子接线为〔〕根电线。2电线、电缆的芯线连接金具电线、电缆的芯线连接金具(连接收和端子)，规格与芯线的规格适配，且没有采用开口端子。3电线、电缆回路标记、编号电线、电缆的回路标记清晰，编号为〔〕。-.可修编.\n-.施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日接地装置安装分项工程检验批质量验收记录表6206单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1接地装置测试点的设置人工接地装置或利用建筑物根底钢筋的接地装置在地面以在〔〕位置共设〔〕个测试点。2接地电阻值测试测试接地装置的接地电阻值为〔〕，有试验记录〔〕份。3防雷接地的人工接地装置的接地干线埋设防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度为〔〕m，且采取〔〕措施或在其上方铺设卵石或沥青地面材料。4接地模块的埋设深度、间距和基坑尺寸接地模块顶面埋深为〔〕m，接地模块间距为模块长度的〔〕倍，接地模块埋设基坑，且在开挖深度有详细记录地层情况。5接地模块设置应垂直或水平就位接地模块应垂直或水平就位，没有倾斜设置，能够保持与原土层接触良好。一般项目1接地装置埋设深度、间距和搭接长度接地装置顶面埋设深度为〔〕m。圆钢、角钢、钢管接地极垂直埋入地下，间距为〔〕m。接地装置的焊接采用搭接焊，搭接长度为：1扁钢宽度〔〕扁钢与扁钢搭接为长度为〔〕，采用〔〕面施焊；2圆钢直径为〔〕，圆钢与圆钢搭接长度为，〔〕面施焊；3圆钢直径为〔〕，圆钢与扁钢搭接长度为〔〕，〔〕面施焊；4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管外表，上下两侧施焊；5除埋设在混凝土中的焊接接头外，用〔〕方法进展防腐。2接地装置的材质和最小允许规格1接地装置的材料采用为钢材，热浸镀锌处理；2圆钢最小直径为〔〕，扁钢截面积为〔〕，厚度为〔〕，角钢厚度为〔〕，钢管壁厚为〔〕规格、尺寸符合规的规定。-.可修编.\n-.3接地模块与干线的连接和干线材质选用接地模块采用了集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质一样，钢制的采用热浸镀锌扁钢，引出线〔〕处。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录表6207单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控工程1引下线暗敷在建筑物抹灰的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，游戏防腐，且无遗漏。2变配电室接地干与接地装置引出线的连接变压器室、上下压开关室的接地干线有〔〕处与接地装置引出干线连接。3金属跨接线当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线或焊接金属垮接线。一般项目1钢制接地线的连接和材料规格、尺寸钢制接地线的焊接连接符合本规的规定，材料采用及最小允许规格、尺寸经检测，符合本规的规定。2室明敷接地干线支持件的设置明敷接地引下线及室接地干线的支持件布置间距均匀，水平直线局部〔〕m；垂直直线局部〔〕m；弯曲局部〔〕m。3接地线穿越墙壁、楼板和地坪处的保护接地线在穿越墙壁、楼板和地坪处加设了钢管套或其他巩固的保护套管，钢套管与接地线也做了电气连通。4变配电室明敷接地干线敷设1便于检查，敷设位置不阻碍设备的拆卸与检修；2沿建筑物墙壁水平敷设的，距地面高度〔〕mm；与建筑物墙壁间的间隙〔〕mm；3当接地线跨越建筑物变形缝时，设置了补偿装置；4接地线外表沿长度方向，每段为〔〕mm，分别涂以黄色和绿色相间的条纹；5变压器室、高压配电室的接地干线上设置了〔〕个供临时接地用的接线柱或接地螺栓。-.可修编.\n-.5电缆穿过零序电流互感器时，电缆头的接地线检查经检查：当电缆穿过零序电流互感器时，电缆头的接地线是通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线也对地绝缘。6配电间的栅栏门、金属门绞链的接地连接及避雷器接地配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，采用了编织铜线。变配电室的避雷器也使用了最短的接地线与接地干线连接施工单位检查评定结果工程专业质量检查员：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日变配电室子分部工程质量控制资料核查表6291工程名称施工单位序号资料名称份数核查意见1图纸会审、设计变更、洽商记录2材料、设备出厂合格证书及进场检〔试〕验报告3设备调试记录4接地、绝缘电阻测试记录5隐蔽工程验收表6施工记录7分项、分部工程质量验收记录89101112131415-.可修编.\n-.结论施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日变配电室子分部有关平安及功能检验和见证检测工程检查记录6292工程名称施工单位序号资料名称份数核查意见1接地电阻测试记录2线路、插座、开关接地检验记录34567891011121314-.可修编.\n-.15结论施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日变配电室子分部工程观感质量验收记录表6293工程名称施工单位序号工程质量状况质量评价1配电箱、盘、板、接线盒○△2设备器具、开关插座3防雷、接地45678910111213-.可修编.\n-.1415观感质量综合评价施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录表6301单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1可接近裸露导体的接地或接零绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体接地(PE)或接零(PEN)可靠。没有作为接地(PE)或接零(PEN)的接续导体。2母线与母线、母线与电器接线端子螺栓搭接母线与电器接线端子采用了螺栓搭接连接：1力矩值为：满足规定，母线的各类搭接连接的钻孔直径和搭接长度符合规附录C的规定；2母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；3连接螺栓两侧有平垫圈，相邻垫圈间有〔〕mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；4螺栓受力均匀，不使电器的接线端子受额外应力。-.可修编.\n-.3封闭、插接式母线的组对连接在当段与段连接时，两相邻段母线及外壳能够对准，连接后母线及外壳没有受额受外应力；母线的连接方法符合产品技术文件要求。4室裸母线的最小平安净距室裸母线的最小平安净距应符合规附录E的规定。5高压母线交流工频耐压试验高压母线交流工频耐压试验按规规定交接试验合格。6低压母线交接试验低压母线交接试验符合本规的规定。7封闭、插接式母线与外壳同心；允许偏差〔mm〕≤±5一般项目1母线支架的固定母线的支架与预埋铁件采用焊接固定，焊缝饱满；采用的膨胀螺栓固定选用的螺栓适配，连接结实。2母线与母线、母线与电器接线端子搭接面处理1铜与铜：室外、高温且潮湿的室，搭接面搪锡；枯燥的室，不搪锡；2铝与铝：搭接面没做涂层处理；3钢与钢：搭接面采用了搪锡或镀锌；4铜与铝：在枯燥的室，铜导体搭接面搪锡；在潮湿场所，铜导体搭接面搪锡，且采用铜铝过渡板与铝导体连接；5钢与铜或铝：钢搭接面进展了搪锡。3母线的相序排列及涂色1上、下布置的交流母线，由上至下排列为A、B、C相；直流母线正极在上，负极在下；2水平布置的交流母线，由盘后向盘前排列为A、B、C相；直流母线正极在后，负极在前；3面对引下线的交流母线，由左至右排列为A、B、C相；直流母线正极在左，负极在右；4母线的涂色：交流，A相为黄色、B相为绿色、C相为红色；直流，正极为赭色、负极为蓝色；在连接处或支持件边缘两侧〔〕mm以均没有涂色。-.可修编.\n-.4母线在绝缘子上的固定1金具与绝缘子间的固定平整结实，不使母线受额外应力；2交流母线的固定金具或其他支持金具不形成闭合铁磁回路；3除固定点外，当母线平置时，母线支持夹板的上部压板与母线间有〔〕mm的间隙；当母线立置时，上部压板与母线间有〔〕mm的间隙；4母线的固定点，每段设置〔〕个，设置于全长或两母线伸缩节的中点；5母线采用螺栓搭接时，连接处距绝缘子的支持夹板边缘〔〕mm。5封闭、插接式母线的组装和固定位置封闭、插接式母线组装和固定位置正确，外壳与底座间、外壳各连接部位和母线的连接螺栓按产品技术文件要求选择正确，连接紧固。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日电缆桥架安装和桥架电缆敷设分项工程检验批质量验收记录表6302单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1金属电缆桥架、支架和引入、引出的金属导管的接地或接零金属电缆桥架及其支架和引入或引出的金属电缆导管的接地(PE)或接零(PEN)可靠。1金属电缆桥架及其支架全长〔〕处与接地(PE)或接零(PEN)干线相连接；2非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线截面积为〔〕平方毫米；3镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端有〔〕个防松螺帽或防松垫圈的连接固定螺栓。2电缆敷设检查电缆没有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷。-.可修编.\n-.一般项目1电缆桥架检查1直线段钢制电缆桥架长度为〔〕m、铝合金或玻璃钢制电缆桥架长度为15m，设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；2电缆桥架转弯处的弯曲半径为〔〕，电缆种类为〔〕，直径为〔〕。3电缆桥架水平安装的支架间距为〔〕m；垂直安装的支架间距不大于〔〕m；4桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，采用〔〕方法相互间绝缘的防电化腐蚀；5电缆桥架敷设在易燃易爆气体管道和热力管道的下方，与管道的最小净距为〔〕，符合规的规定；6敷设在竖井和穿越不同防火区的桥架，按设计要求位置，采用〔〕立法进展防火隔堵；7支架与预埋件的焊接固定，焊缝饱满；用膨胀螺栓固定的支架，选用了螺栓适配，连接紧固，防松零件齐全。2桥架电缆敷设和固定1垂直敷设或大于45°倾斜敷设的电缆均在每个支架上固定；2交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；3电缆排列整齐，穿插少；电缆支持点间距为〔〕；4电缆与管道的最小净距为〔〕，符合规GB50303的规定；且敷设在易燃易爆气体管道和热力管道的下方；5敷设电缆的电缆沟和竖井，按设计要求位置，采用〔〕方法进展防火隔堵。3电缆的首端、末端和分支处的标志牌在电缆的首端、末端和分支处均设置了标志牌。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日电缆沟和电缆竖井电缆敷设分项工程检验批质量验收记录表6303单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1金属电缆支架、电线导管的接地或接零金属电缆支架、电缆导管接地(PE)或接零(PEN)可靠。2电缆敷设检查所敷设的电缆没有绞拧、铠装压扁、护层断裂和外表无严重划伤等缺陷。-.可修编.\n-.一般项目1电缆支架安装1电缆支架最上层至竖井顶部或楼板的距离为〔〕mm；电缆支架最下层至沟底或地面的距离为〔〕mm；2电缆支架层间最小距离为〔〕符合规的规定；3支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定，选用螺栓适配，连接紧固，防松零件齐全。2电缆的弯曲半径在支架上敷设的电缆，转弯处的最小允许弯曲半径符合规的规定。3电缆的敷设固定和防火措施1垂直敷设或大于45°倾斜敷设的电缆均在每个支架上固定；2交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；3电缆排列整齐，穿插少；电缆支持点间距为〔〕；4电缆与管道的最小净距为〔〕，符合规的规定；且敷设在易燃易爆气体管道和热力管道的下方；5敷设电缆的电缆沟和竖井，按设计要求位置，采取〔〕方法进展防火隔堵措施。4电缆的首端、末端和分支处的标志牌在电缆的首端、末端和分支处均设置了标志牌。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)：年月日电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录表6304单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录-.可修编.\n-.主控项目1金属导管的接地或接零金属的导管和线槽接地(PE)或接零(PEN)可靠。1镀锌的钢导管、可挠性导管和金属线槽没有熔焊跨接接地线，采用了专用接地卡跨接的两卡间连线为铜芯软导线，截面积为<4平方毫米；2非镀锌钢导管螺纹连接，连接处的两端焊跨接接地线；3镀锌钢导管采用了螺纹连接，连接处的两端用专用接地卡固定跨接接地线。2金属导管的连接1金属导管无对口熔焊连接；2镀锌管、壁厚为<2mm的钢导管均采用了套管熔焊连接。一般项目1埋地导管的选择和埋设深度室外埋地敷设的电缆导管，壁厚为<2mm，符合要求，埋深为>0.7m。2导管的管口设置和处理室外导管的管口设置在盒、箱。在落地式配电箱的管口，箱底无封板的，管口高出根底面50-80mm。所有管口在穿入电线、电缆后做了密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口设在建筑物。3电缆导管的弯曲半径电缆导管的直径为>电缆直径，电缆导管的弯曲半径为<电缆的允许弯曲半径。4金属导管的防腐金属导管外壁采用了方法进展防腐处理；埋设于混凝土的导管壁采用了〔〕方法进展防腐处理。5绝缘导管的连接和保护1管口平整光滑；管与管、管与盒(箱)等器件采用插入法连接处结合面涂专用胶合剂，接口结实密封；2直埋于地下或楼板的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施；3埋设在墙或混凝土的绝缘导管，采用中性以上的导管；4沿建筑物、构筑物外表和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。6柔性导管的长度、连接和接地1刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中>0.8m，在照明工程中>1.2m；2可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损；3可挠性金属导管和金属柔性导管均另做了接地(PE)或接零(PEN)的接续导体。施工单位检查评定结果工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)电线、电缆穿管和线槽敷线分项工程检验批质量验收记录表6305单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕-.可修编.\n-.施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1交流单芯电缆不得单独穿于钢导管三相或单相的交流单芯电缆，没有单独穿于钢导管。2电线穿管不同回路、不同电压等级和交流与直流的电线，分别穿于不同导管；同一交流回路的电线穿于同一金属导管，且管电线经抽检没有接头现象。3爆炸危险环境照明线路的电线、电缆选用和穿管〔〕照明线路的电线和电缆额定电压为V，且电线均穿于钢导管。一般项目1电线、电缆管清扫和管口处理电线、电缆穿管前，已进展了管杂物和积水的去除。管口也设置了保护措施，不进入接线盒(箱)的垂直管口，穿入电线、电缆后，管口密封。2同一建筑物、构筑物电线绝缘层颜色的选择〔〕相供电，电线绝缘层颜色一致，保护地线(PE线)为〔〕色；零线为〔〕色；相线用：A相--〔〕色、B相--〔〕色、C相--〔〕色。3线槽敷线1电线在线槽有不少于〔〕余量，没有接头。电线按回路编号分段绑扎，绑扎点间距为〔〕m；2同一回路的相线和零线，敷设于同一金属线槽；3同一电源的不同回路无抗干扰要求的线路敷设于同一线槽；敷设于同一线槽有抗干扰要求的线路已用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。施工单位检查评定结果工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录表6306单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕-.可修编.\n-.施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1高压电力电缆直流耐压试验高压电力电缆直流耐压试验，按照规GB50303的规定交接试验合格。有试验记录〔〕份。2低压电线和电缆绝缘电阻测试低压电线和电缆，线间和线对地间的绝缘电阻值为〔〕MΩ。3铠装电力电缆头的接地线铠装电力电缆头的接地线采用了铜绞线或镀锡铜编织线，电缆线截面积为〔〕。4电线、电缆接线电线、电缆接线准确，并联运行电线或电缆的型号、规格、长度、相位一致。一般项目1芯线与电器设备的连接1截面积为〔〕mm2的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2截面积为〔〕mm2多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3截面积为〔〕mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4多股铝芯线接续端子后与设备、器具的端子连接；5每个设备和器具的端子接线为〔〕根电线。2电线、电缆的芯线连接金具电线、电缆的芯线连接金具(连接收和端子)，规格与芯线的规格适配，且没有采用开口端子。3电线、电缆回路标记、编号电线、电缆的回路标记清晰，编号为：施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日供电干线子分部工程质量控制资料核查表6391工程名称施工单位序号资料名称份数核查意见1图纸会审、设计变更、洽商记录2材料、设备出厂合格证书及进场检〔试〕验报告-.可修编.\n-.3设备调试记录4接地、绝缘电阻测试记录5隐蔽工程验收表6施工记录7分项、分部工程质量验收记录89101112131415结论施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日供电干线子分部有关平安及功能检验和见证检测工程检查记录6392工程名称施工单位序号资料名称份数核查意见1接地电阻测试记录-.可修编.\n-.2线路、插座、开关接地检验记录3456789101112131415结论施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日供电干线子分部工程观感质量验收记录表6393工程名称施工单位序号工程质量状况质量评价-.可修编.\n-.1配电箱、盘、板、接线盒○△2设备器具、开关插座3防雷、接地456789101112131415观感质量综合评价施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日成套配电柜、控制柜〔屏、台〕和动力、照明配电箱〔盘〕安装分项工程检验批质量验收记录表6401单位(子单位)工程名称检验批部位-.可修编.\n-.子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录1金属框架的接地或接零柜、屏、台、箱、盘的金属框架及根底型钢的接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间已用裸编织铜线连接，且有标识。经现场检查〔〕处，符合要求。2手车式柜的推拉和动、静触头检查手车、抽出式成套配电柜推拉灵活，无卡阻碰撞现象。动触头与静触头的中心线一致，且触头接触严密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。3成套配电柜的交接试验高压成套配电柜按照规GB50150的规定完成了交接试验并合格。同时，还应满足以下要求：1继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2按照有关程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求进展了交接试验。4柜间线路绝缘电阻测试通过对柜、屏、台、箱、盘间线路的线间、线对地间和馈电线路进展了绝缘电阻的检测。5柜间二次回路耐压试验柜、屏、台、箱、盘间二次回路交流工频耐压试验合格。柜间或与根底型钢的连接柜、屏、台、箱、盘相互间或与根底型钢用镀锌螺栓连接结实，且防松零件齐全。结论：经现场检查〔〕处，符合要求。柜间安装接缝、成列安装盘面偏差检查柜、屏、台、箱、盘安装垂直度允许偏差为〔〕‰，相互间接缝〔〕mm，成列盘面偏差〔〕mm。结论：经现场检查测量〔〕处，符合要求。柜部检查试验1控制开关及保护装置的规格、型号符合设计要求；2闭锁装置动作准确、可靠；3主开关的辅助开关切换动作与主开关动作一致；4柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。经过现场检查〔〕处，符合要求。-.可修编.\n-.柜间配线1发热元件安装在散热良好的位置；2熔断器的熔体规格、自动开关的整定值符合设计要求；3切换压板接触良好，相邻压板间有平安距离，切换时，不触及相邻的压板；4信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；5外壳需接地(PE)或接零(PEN)的，连接可靠；6端子排安装结实，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。5柜与其面板间可动部位的配线连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的赔线：1采用多股铜芯软电线，敷设长度留有适当裕量；2线束有外套塑料管等加强绝缘保护层；3与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；4可转动部位的两端用卡子固定。6不直度〔mm/n〕根底型钢安装允许偏差水平度〔mm/全长〕不平行度〔mm/全长〕≤1≤5≤57柜、盘等垂直度允许偏差≤1.5‰(‰)施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日低压电动机、电加热器及电动执行机构检查接线分项工程检验批质量验收记录表6402单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理-.可修编.\n-.分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录1可接近的裸露导体接地或接零电动机、电加热器及电动执行机构的可接近裸露导体的接地(PE)或接零(PEN)可靠。2绝缘电阻值测试电动机、电加热器及电动执行机构绝缘电阻值经为〔〕MΩ。3100kW以上的电动机直流电阻测试电动机的各相直流电阻值相互差与最小值相比为〔〕；无中性点引出的电动机，测量线间直流电阻值相互差与最小值相比为〔〕。1设备安装和防水防潮处理检查情况电气设备安装结实，螺栓及防松零件齐全，不松动。防水防潮电气设备的接线入口及接线盒盖等做了密封处理。2电动机抽芯检查前的条件确认1出厂时间已超过制造厂保证期限，无保证期限的已超过出厂时间一年以上；2外观检查、电气试验、手动盘转和试运转，有异常情况。结论：根据上述条件，经核对设备和随机文件，该电机进展〔不进展〕抽芯检查。3电动机的抽芯检查1线圈绝缘层完好、无伤痕，端部绑线不松动，槽楔固定、无断裂，引线焊接饱满，部清洁，通风孔道无堵塞；2轴承无锈斑，注油(脂)的型号、规格和数量正确，转子平衡块紧固，平衡螺丝锁紧，风扇叶片无裂纹；3连接用紧固件的防松零件齐全完整；4其他指标符合产品技术文件的特有要求。4接线盒裸露导线的距离，防护措施在设备接线盒裸露的不同相导线间和导线对地间最小距离为〔〕mm，同时采取了〔〕方法进展绝缘防护。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日低压电气动力设备试验和试运行分项工程检验批质量验收记录表6403单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理-.可修编.\n-.分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1试运行前，相关电气设备和线路的试验试运行前，相关电气设备和线路按照规GB50243的规定试验合格。2现场单独安装的低压电器交接试验现场单独安装的低压电器交接试验绝缘电阻值为〔〕，低压电噐动作可靠，脱扣器的整定值、电阻器和变阻器的直流电阻差值符合技产品术条件的规定。一般项目1运行电压、电流及其指示仪表检查成套配电(控制)柜、台、箱、盘的运行电压、电流应正常，各种仪表指示正常。2电动机试通电检查电动机在通电试验前，检查了转向和机械转动，无异常情况；可空载试运行的电动机，时间为〔〕h，空载电流为〔〕，机身和轴承的温升正常。3交流电动机空载起动及运行状态记录1交流电动机在空载状态下(不投料)可启动次数及间隔时间符合产品技术条件的要求；2连续启动2次的时间间隔不小于5min，再次启动在电动机冷却至常温下。空载状态(不投料)运行，记录了电流、电压、温度、运行时间等有关数据，符合建筑设备或工艺装置的空载状态运行(不投料)要求。4大容量〔630A及以上〕电线或母线连接处的温升检查设计计算负荷运行情况下进展了温度抽测记录，温升值稳定且不大于设计的数值：5电动执行机构的动作方向及指示检查电动执行机构的动作方向及指示，与工艺装置的设计要求保持一致。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日电缆桥架安装和桥架电缆敷设分项工程检验批质量验收记录表6404单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理-.可修编.\n-.分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1金属电缆桥架、支架和引入、引出的金属导管的接地或接零金属电缆桥架及其支架和引入或引出的金属电缆导管的接地(PE)或接零(PEN)可靠。1金属电缆桥架及其支架全长〔〕处与接地(PE)或接零(PEN)干线相连接；2非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线截面积为〔〕平方毫米；3镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端有〔〕个防松螺帽或防松垫圈的连接固定螺栓。2电缆敷设检查电缆没有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷。一般项目1电缆桥架检查1直线段钢制电缆桥架长度为〔〕m、铝合金或玻璃钢制电缆桥架长度为15m，设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；2电缆桥架转弯处的弯曲半径为〔〕，电缆种类为〔〕，直径为〔〕。3电缆桥架水平安装的支架间距为〔〕m；垂直安装的支架间距不大于〔〕m；4桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，采用〔〕方法相互间绝缘的防电化腐蚀；5电缆桥架敷设在易燃易爆气体管道和热力管道的下方，与管道的最小净距为〔〕，符合规的规定；6敷设在竖井和穿越不同防火区的桥架，按设计要求位置，采用〔〕立法进展防火隔堵；7支架与预埋件的焊接固定，焊缝饱满；用膨胀螺栓固定的支架，选用了螺栓适配，连接紧固，防松零件齐全。2桥架电缆敷设和固定1垂直敷设或大于45°倾斜敷设的电缆均在每个支架上固定；2交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；3电缆排列整齐，穿插少；电缆支持点间距为〔〕；4电缆与管道的最小净距为〔〕，符合规GB50303的规定；且敷设在易燃易爆气体管道和热力管道的下方；5敷设电缆的电缆沟和竖井，按设计要求位置，采用〔〕方法进展防火隔堵。3电缆的首端、末端和分支处的标志牌在电缆的首端、末端和分支处均设置了标志牌。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录表6405单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理-.可修编.\n-.分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1金属导管的接地或接零金属的导管和线槽接地(PE)或接零(PEN)可靠。1镀锌的钢导管、可挠性导管和金属线槽没有熔焊跨接接地线，采用了专用接地卡跨接的两卡间连线为铜芯软导线，截面积为<4平方毫米；2非镀锌钢导管螺纹连接，连接处的两端焊跨接接地线；3镀锌钢导管采用了螺纹连接，连接处的两端用专用接地卡固定跨接接地线。2金属导管的连接1金属导管无对口熔焊连接；2镀锌管、壁厚为<2mm的钢导管均采用了套管熔焊连接。一般项目1埋地导管的选择和埋设深度室外埋地敷设的电缆导管，壁厚为<2mm，符合要求，埋深为>0.7m。2导管的管口设置和处理室外导管的管口设置在盒、箱。在落地式配电箱的管口，箱底无封板的，管口高出根底面50-80mm。所有管口在穿入电线、电缆后做了密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口设在建筑物。3电缆导管的弯曲半径电缆导管的直径为>电缆直径，电缆导管的弯曲半径为<电缆的允许弯曲半径。4金属导管的防腐金属导管外壁采用了方法进展防腐处理；埋设于混凝土的导管壁采用了〔〕方法进展防腐处理。5绝缘导管的连接和保护1管口平整光滑；管与管、管与盒(箱)等器件采用插入法连接处结合面涂专用胶合剂，接口结实密封；2直埋于地下或楼板的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施；3埋设在墙或混凝土的绝缘导管，采用中性以上的导管；4沿建筑物、构筑物外表和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。6柔性导管的长度、连接和接地1刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中>0.8m，在照明工程中>1.2m；2可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损；3可挠性金属导管和金属柔性导管均另做了接地(PE)或接零(PEN)的接续导体。施工单位检查评定结果工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)电线、电缆穿管和线槽敷线分项工程检验批质量验收记录表6406单位(子单位)工程名称检验批部位子分部工程名称工程经理-.可修编.\n-.施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1交流单芯电缆不得单独穿于钢导管三相或单相的交流单芯电缆，没有单独穿于钢导管。2电线穿管不同回路、不同电压等级和交流与直流的电线，分别穿于不同导管；同一交流回路的电线穿于同一金属导管，且管电线经抽检没有接头现象。3爆炸危险环境照明线路的电线、电缆选用和穿管〔〕照明线路的电线和电缆额定电压为V，且电线均穿于钢导管。一般项目1电线、电缆管清扫和管口处理电线、电缆穿管前，已进展了管杂物和积水的去除。管口也设置了保护措施，不进入接线盒(箱)的垂直管口，穿入电线、电缆后，管口密封。2同一建筑物、构筑物电线绝缘层颜色的选择〔〕相供电，电线绝缘层颜色一致，保护地线(PE线)为〔〕色；零线为〔〕色；相线用：A相--〔〕色、B相--〔〕色、C相--〔〕色。3线槽敷线1电线在线槽有不少于〔〕余量，没有接头。电线按回路编号分段绑扎，绑扎点间距为〔〕m；2同一回路的相线和零线，敷设于同一金属线槽；3同一电源的不同回路无抗干扰要求的线路敷设于同一线槽；敷设于同一线槽有抗干扰要求的线路已用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。施工单位检查评定结果工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录表6407单位(子单位)工程名称检验批部位子分部工程名称工程经理-.可修编.\n-.施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1高压电力电缆直流耐压试验高压电力电缆直流耐压试验，按照规GB50303的规定交接试验合格。有试验记录〔〕份。2低压电线和电缆绝缘电阻测试低压电线和电缆，线间和线对地间的绝缘电阻值为〔〕MΩ。3铠装电力电缆头的接地线铠装电力电缆头的接地线采用了铜绞线或镀锡铜编织线，电缆线截面积为〔〕。4电线、电缆接线电线、电缆接线准确，并联运行电线或电缆的型号、规格、长度、相位一致。一般项目1芯线与电器设备的连接1截面积为〔〕mm2的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2截面积为〔〕mm2多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3截面积为〔〕mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4多股铝芯线接续端子后与设备、器具的端子连接；5每个设备和器具的端子接线为〔〕根电线。2电线、电缆的芯线连接金具电线、电缆的芯线连接金具(连接收和端子)，规格与芯线的规格适配，且没有采用开口端子。3电线、电缆回路标记、编号电线、电缆的回路标记清晰，编号为：施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日开关、插座、风扇安装分项工程检验批质量验收记录表6408单位(子单位)工程名称检验批部位子分部工程名称工程经理-.可修编.\n-.施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1交流、直流或不同电压等级在同一场所的插座应有区别交流、直流或不同电压等级的插座安装在同一场所的，用〔〕进展区别，且选择了不同构造、不同规格和不能互换的插座；配套的插头按交流、直流或不同电压等级区别使用。2插座的接线1单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。3接地(PE)或接零(PEN)线在插座间未串联连接。3特殊情况下的插座安装1当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；2潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度为〔〕m。4照明开关的选用、开关的通断位置1开关采用〔〕同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；2相线经开关控制；民用住宅无软线引至床边的床头开关。5吊扇的安装高度、挂钩选用和吊扇的组装及试运转1吊扇挂钩安装结实，吊扇挂钩的直径为〔〕毫米，且有防振橡胶垫；挂销的防松零件齐全、可靠；2吊扇扇叶距地高度〔〕m；3吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；4吊杆间、吊杆与电机间螺纹连接，啮合长度〔〕mm，且防松零件齐全紧固；5吊扇接线正确，当运转时扇叶无明显颤抖和异常声响6壁扇、防护罩的固定及试运转1壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量为〔〕个，且直径为〔〕mm。固定结实可靠；2壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤抖和异常声响。-.可修编.\n-.一般项目1插座安装和外观检查1当不采用平安型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度〔〕m；2暗装的插座面板紧贴墙面，四周无缝隙，安装结实，外表光滑整洁、无碎裂、划伤，装饰帽齐全；3车间及试(实)验室的插座安装高度距地面为〔〕m；特殊场所暗装的插座为〔〕m；同一室插座安装高度一致；4地插座面板与地面齐平或紧贴地面，盖板固定结实，密封良好。2照明开关的安装位置、控制顺序1开关安装位置便于操作，开关边缘距门框边缘的距离〔〕m，开关距地面高度〔〕m；拉线开关距地面高度〔〕m，层高小于3m时，拉线开关距顶板〔〕mm，拉线出口垂直向下；2一样型号并列安装及同一室开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距〔〕mm；3暗装的开关面板应紧贴墙面，四周无缝隙，安装结实，外表光滑整洁、无碎裂、划伤，装饰帽齐全3吊扇的吊杆、开关和外表检查1涂层完整，外表无划痕、无污染，吊杆上下扣碗安装结实到位；2同一室并列安装的吊扇开关高度一致，且控制有序不错位。经过现场检查〔〕处，符合要求4壁扇的高度和外表检查1壁扇下侧边缘距地面高度为〔〕m；2涂层完整，外表无划痕、无污染，防护罩无变形。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日电气动力子分部工程质量控制资料核查表6491工程名称施工单位-.可修编.\n-.序号资料名称份数核查意见1图纸会审、设计变更、洽商记录2材料、设备出厂合格证书及进场检〔试〕验报告3设备调试记录4接地、绝缘电阻测试记录5隐蔽工程验收表6施工记录7分项、分部工程质量验收记录89101112131415结论施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日电气动力子分部有关平安及功能检验和见证检测工程检查记录6492-.可修编.\n-.工程名称施工单位序号资料名称份数核查意见1线路、插座、开关接地检验记录2避雷接地电阻测试记录3456789101112131415结论施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日-.可修编.\n-.电气动力子分部工程观感质量验收记录表6493工程名称施工单位序号工程质量状况质量评价1配电箱、盘、板、接线盒○△2设备器具、开关插座3防雷、接地456789101112131415观感质量综合评价施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日-.可修编.\n-.成套配电柜、控制柜〔屏、台〕和动力、照明配电箱〔盘〕安装分项工程检验批质量验收记录表6501单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控工程1金属框架的接地或接零柜、屏、台、箱、盘的金属框架及根底型钢的接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间已用裸编织铜线连接，且有标识。经现场检查〔〕处，符合要求。2手车式柜的推拉和动、静触头检查手车、抽出式成套配电柜推拉灵活，无卡阻碰撞现象。动触头与静触头的中心线一致，且触头接触严密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。3成套配电柜的交接试验高压成套配电柜按照规GB50150的规定完成了交接试验并合格。同时，还应满足以下要求：1继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2按照有关程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求进展了交接试验。4柜间线路绝缘电阻测试通过对柜、屏、台、箱、盘间线路的线间、线对地间和馈电线路进展了绝缘电阻的检测。5柜间二次回路耐压试验柜、屏、台、箱、盘间二次回路交流工频耐压试验合格。一般项目柜间或与根底型钢的连接柜、屏、台、箱、盘相互间或与根底型钢用镀锌螺栓连接结实，且防松零件齐全。结论：经现场检查〔〕处，符合要求。-.可修编.\n-.一般项目柜间安装接缝、成列安装盘面偏差检查柜、屏、台、箱、盘安装垂直度允许偏差为〔〕‰，相互间接缝〔〕mm，成列盘面偏差〔〕mm。结论：经现场检查测量〔〕处，符合要求。柜部检查试验1控制开关及保护装置的规格、型号符合设计要求；2闭锁装置动作准确、可靠；3主开关的辅助开关切换动作与主开关动作一致；4柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。经过现场检查〔〕处，符合要求。柜间配线1发热元件安装在散热良好的位置；2熔断器的熔体规格、自动开关的整定值符合设计要求；3切换压板接触良好，相邻压板间有平安距离，切换时，不触及相邻的压板；4信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；5外壳需接地(PE)或接零(PEN)的，连接可靠；6端子排安装结实，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。5柜与其面板间可动部位的配线连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的赔线：1采用多股铜芯软电线，敷设长度留有适当裕量；2线束有外套塑料管等加强绝缘保护层；3与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；4可转动部位的两端用卡子固定。6不直度〔mm/n〕根底型钢安装允许偏差水平度〔mm/全长〕不平行度〔mm/全长〕≤1≤5≤57柜、盘等垂直度允许偏差≤1.5‰(‰)施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录表6502单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1金属导管的接地或接零金属的导管和线槽接地(PE)或接零(PEN)可靠。1镀锌的钢导管、可挠性导管和金属线槽没有熔焊跨接接地线，采用了专用接地卡跨接的两卡间连线为铜芯软导线，截面积为<4平方毫米；2非镀锌钢导管螺纹连接，连接处的两端焊跨接接地线；3镀锌钢导管采用了螺纹连接，连接处的两端用专用接地卡固定跨接接地线。2金属导管的连接1金属导管无对口熔焊连接；2镀锌管、壁厚为<2mm的钢导管均采用了套管熔焊连接。一般项目1埋地导管的选择和埋设深度室外埋地敷设的电缆导管，壁厚为<2mm，符合要求，埋深为>0.7m。2导管的管口设置和处理室外导管的管口设置在盒、箱。在落地式配电箱的管口，箱底无封板的，管口高出根底面50-80mm。所有管口在穿入电线、电缆后做了密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口设在建筑物。3电缆导管的弯曲半径电缆导管的直径为>电缆直径，电缆导管的弯曲半径为<电缆的允许弯曲半径。4金属导管的防腐金属导管外壁采用了方法进展防腐处理；埋设于混凝土的导管壁采用了〔〕方法进展防腐处理。5绝缘导管的连接和保护1管口平整光滑；管与管、管与盒(箱)等器件采用插入法连接处结合面涂专用胶合剂，接口结实密封；2直埋于地下或楼板的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施；3埋设在墙或混凝土的绝缘导管，采用中性以上的导管；4沿建筑物、构筑物外表和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。6柔性导管的长度、连接和接地1刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中>0.8m，在照明工程中>1.2m；2可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损；3可挠性金属导管和金属柔性导管均另做了接地(PE)或接零(PEN)的接续导体。施工单位检查评定结果工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)-.可修编.\n-.电线、电缆穿管和线槽敷线分项工程检验批质量验收记录表6503单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1交流单芯电缆不得单独穿于钢导管三相或单相的交流单芯电缆，没有单独穿于钢导管。2电线穿管不同回路、不同电压等级和交流与直流的电线，分别穿于不同导管；同一交流回路的电线穿于同一金属导管，且管电线经抽检没有接头现象。3爆炸危险环境照明线路的电线、电缆选用和穿管〔〕照明线路的电线和电缆额定电压为V，且电线均穿于钢导管。一般项目1电线、电缆管清扫和管口处理电线、电缆穿管前，已进展了管杂物和积水的去除。管口也设置了保护措施，不进入接线盒(箱)的垂直管口，穿入电线、电缆后，管口密封。2同一建筑物、构筑物电线绝缘层颜色的选择〔〕相供电，电线绝缘层颜色一致，保护地线(PE线)为〔〕色；零线为〔〕色；相线用：A相--〔〕色、B相--〔〕色、C相--〔〕色。3线槽敷线1电线在线槽有不少于〔〕余量，没有接头。电线按回路编号分段绑扎，绑扎点间距为〔〕m；2同一回路的相线和零线，敷设于同一金属线槽；3同一电源的不同回路无抗干扰要求的线路敷设于同一线槽；敷设于同一线槽有抗干扰要求的线路已用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。施工单位检查评定结果工程专业质量检查员(盖章)：监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)-.可修编.\n-.槽板配线分项工程检验批质量验收记录表6504单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1槽板配线的电线连接槽板电线无接头，电线连接设在器具处；槽板与各种器具连接时，电线留有了余量，器具底座应压住槽板端部。2槽板敷设和木槽板阻燃处理槽板敷设紧贴建筑物外表，且横平竖直、固定可靠，没有用木楔固定；木槽板用〔〕方法进展阻燃处理，塑料槽板外表用〔〕方法进展了阻燃处理，标识明显。一般项目1槽板的盖板和底板固定木槽板无劈裂，塑料槽板无扭曲变形。槽板底板固定点间距〔〕mm；槽板盖板固定点间距〔〕mm；底板距终端〔〕mm和盖板距终端〔〕mm处固定。2槽板盖板、底板的接口设置和连接槽板的底板接口与盖板接口错开〔〕mm，盖板在直线段和90°转角处成45°斜口对接，T形分支处成三角叉接，盖板无翘角，接口严密整齐。3槽板的保护套管和补偿装置设置槽板穿过梁、墙和楼板处设有保护套管，跨越建筑物变形缝处槽板设有设补偿装置，且与槽板结合严密。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.钢索配线分项工程检验批质量验收记录表6505单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1钢索的选用根据设计的要求，选用了〔〕钢索，钢索的钢丝直径〔〕mm，钢索无扭曲和断股等缺陷。2钢索端固定及其接地接零钢索的终端拉环埋件结实可靠，钢索与终端拉环套接处采用心形环，固定钢索的线卡为〔〕个，钢索端头用镀锌铁线绑扎严密，且与接地(PE)或接零(PEN)可靠。3紧钢索用的花蓝螺栓设置钢索长度为〔〕m，在钢索一端装设花篮螺栓紧固；在钢索两端装设花篮螺栓紧固。一般项目1中间吊架及防跳锁定零件钢索中间吊架间距〔〕m，吊架与钢索连接处的吊钩深度〔〕mm，并应有防止钢索跳出的锁定零件。2钢索的承载和外表检查电线和灯具在钢索上安装后，钢索能够承受全部负载，且钢索外表整洁、无锈蚀。3钢索配线零件间和线间距离钢索配线的零件间和线间距离为〔〕，符合规的规定。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录表6506单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1高压电力电缆直流耐压试验高压电力电缆直流耐压试验，按照规GB50303的规定交接试验合格。有试验记录〔〕份。2低压电线和电缆绝缘电阻测试低压电线和电缆，线间和线对地间的绝缘电阻值为〔〕MΩ。3铠装电力电缆头的接地线铠装电力电缆头的接地线采用了铜绞线或镀锡铜编织线，电缆线截面积为〔〕。4电线、电缆接线电线、电缆接线准确，并联运行电线或电缆的型号、规格、长度、相位一致。一般项目1芯线与电器设备的连接1截面积为〔〕mm2的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2截面积为〔〕mm2多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3截面积为〔〕mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4多股铝芯线接续端子后与设备、器具的端子连接；5每个设备和器具的端子接线为〔〕根电线。2电线、电缆的芯线连接金具电线、电缆的芯线连接金具(连接收和端子)，规格与芯线的规格适配，且没有采用开口端子。3电线、电缆回路标记、编号电线、电缆的回路标记清晰，编号为：施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.普通灯具安装分项工程检验批质量验收记录表6508单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1灯具的固定1灯具重量〔〕公斤，按照规的要求，灯具固定在螺栓或预埋吊钩上。2软线吊灯，灯具重量在0.5kg及以下，采用软电线自身吊装；大于0.5kg的灯具采用吊链，且软电线编叉在吊链，使电线不受力。3灯具固定结实可靠，没有使用木楔。每个灯具固定用螺钉或螺栓用使用〔〕个；当绝缘台直径在75mm及以下时，采用〔〕个螺钉或螺栓固定2花灯吊钩选用、固定及悬吊装置的过载试验花灯吊钩圆钢直径为〔〕毫米，灯具重量为〔〕，试验荷载为〔〕。3钢管吊灯灯杆检查钢管做的灯杆，钢管径为〔〕mm，钢管厚度〔〕mm。4灯具的绝缘材料耐火检查固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，经核对质保资料为耐燃烧和防明火的材料。5灯具的安装高度和使用电压等级1一般敞开式灯具，灯头对地面距离：1)室外：〔〕m(室外墙上安装)；2)厂房：〔〕m；3)室：〔〕m；4)软吊线带升降器的灯具在吊线展开后：〔〕m2危险性较大及特殊危险场所，当灯具距地面高度〔〕m，使用额定电压为36V及以下的照明灯具，或有专用保护措施。6距地高度小于2.4m的灯具金属外壳的接地或接零灯具距地面高度〔〕m，灯具的可接近裸露导体与接地(PE)或接零(PEN)可靠，并有专用接地螺栓，且有标识。-.可修编.\n-.一般项目1引向每个灯具的电线线芯最小载面积引向每个灯具的导线线芯最小截面积为〔〕符合规GB50243的要求。2灯具的外形，灯头及其接线检查1灯具及其配件齐全，无机械损伤、变形、涂层剥落和灯罩破裂等缺陷；2软线吊灯的软线两端做保护扣，两端芯线搪锡；当装升降器时，套塑料软管，采用平安灯头；3除敞开式灯具外，其他各类灯具灯泡容量在100W及以上者采用瓷质灯头；4连接灯具的软线盘扣、搪锡压线，当采用螺口灯头时，相线接于螺口灯头中间的端子上；5灯头的绝缘外壳不破损和漏电；带有开关的灯头，开关手柄无裸露的金属局部。3变电所灯具的安装位置变电所，上下压配电设备及裸母线的正上方没有安装灯具。4装有白炽灯泡的吸顶灯具隔热检查装有白炽灯泡的吸顶灯具，灯泡没有紧贴灯罩；灯泡与绝缘台间距离为〔〕mm，灯泡与绝缘台间采用〔〕方法进展隔热。5在重要场所的大型灯具的玻璃罩平安措施安装在重要场所的大型灯具的玻璃罩，采取了防止玻璃罩碎裂后向下溅落的措施。6投光灯的固定检查投光灯的底座及支架固定结实，枢轴沿需要的光轴方向拧紧固定。7室外壁灯的防水检查安装在室外的壁灯有泄水孔，绝缘台与墙面之间有防水措施。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.专用灯具安装分项工程检验批质量验收记录表6509单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目136V及以下行灯变压器和行灯安装1行灯电压不大于36V，在特殊潮湿场所或导电良好的地面上以及工作地点狭窄、行动不便的场所行灯电压为〔〕V；2变压器外壳、铁芯和低压侧的任意一端或中性点，接地(PE)或接零(PEN)可靠；3行灯变压器为双圈变压器，其电源侧和负荷侧有熔断器保护，熔丝额定电流〔大于/小于〕变压器一次、二次的额定电流；4行灯灯体及手柄绝缘良好，巩固耐热耐潮湿；灯头与灯体结合紧固，灯头无开关，灯泡外部有金属保护网、反光罩及悬吊挂钩，挂钩固定在灯具的绝缘手柄上。2游泳池和类似场所灯具的等电位联结，电源的专用漏电保护装置灯具(水下灯及防水灯具)的等电位联结可靠，且有明显标识，其电源的专用漏电保护装置经检查全部合格。自电源引入灯具的导管采用了绝缘导管，没有采用金属或有金属护层的导管。3应急照明灯具的安装1应急照明灯的电源除正常电源外，另有一路电源供电；或者是独立于正常电源的柴油发电机组供电；或由蓄电池柜供电或选用自带电源型应急灯具；2应急照明在正常电源断电后，电源转换时间为：疏散照明〔〕s；备用照明〔〕s(金融商店交易所〔〕s；平安照明〔〕s；3疏散照明由平安出口标志灯和疏散标志灯组成。平安出口标志灯距地高度为〔〕m，且安装在疏散出口和楼梯口里侧的上方；4疏散标志灯安装在平安出口的顶部，楼梯间、疏散走道及其转角处安装在距地面〔〕m的墙面上。疏散通道上的标志灯间距〔〕m；5疏散标志灯的设置，不影响正常通行，且不在其周围设置容易混淆疏散标志灯的其他标志牌等；6应急照明灯具、运行中温度大于60℃的灯具，当靠近可燃物时，采取了隔热、散热等防火措施。7采用白炽灯，卤钨灯等光源的，不直接安装在可燃装修材料或可燃物件上；8应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施；9疏散照明线路采用耐火电线、电缆，穿管明敷或在非燃烧体穿刚性导管暗敷，暗敷保护层厚度〔〕mm。电线采用额定电压为〔〕V的铜芯绝缘电线。-.可修编.\n-.4手术台无影灯的固定、供电电源和电线选用1固定灯座的螺栓数量为〔〕个，与灯具法兰底座上的固定孔数一致，且螺栓直径与底座孔径相适配；螺栓采用双螺母锁固；2在混凝土构造上螺栓与主筋相焊接或将螺栓末端弯曲与主筋绑扎锚固；3配电箱装有专用的总开关及分路开关，电源分别接在两条专用的回路上，开关至灯具的电线采用额定电压为V的铜芯多股绝缘电线。5防爆灯具的选型及其开关的位置和高度1灯具的防爆标志、外壳防护等级和温度组别与爆炸危险环境相适配。或灯具种类和防爆构造的选型应符合规的规定；2灯具配套齐全，不用非防爆零件替代灯具配件(金属护网、灯罩、接线盒等)；3灯具的安装位置离开释放源，且不在各种管道的泄压口及排放口上下方安装灯具；4灯具及开关安装结实可靠，灯具吊管及开关与接线盒螺纹啮合扣数〔〕扣，螺纹加工光滑、完整、无锈蚀，并在螺纹上涂以电力复合酯或导电性防锈酯；5开关安装位置便于操作，安装高度〔〕m。一般项目136V及以下行灯变压器固定及电缆选择1行灯变压器的固定支架结实，油漆完整；2携带式局部照明灯电线采用橡套软线。2手术台无影灯安装检查1底座紧贴顶板，四周无缝隙；2外表保持整洁、无污染，灯具镀、涂层完整无划伤。3应急照明灯具光源和灯罩选用1疏散照明采用荧光灯或白炽灯；平安照明采用卤钨灯，或采用瞬时可靠点燃的荧光灯；2平安出口标志灯和疏散标志灯装有玻璃或非燃材料的保护罩，面板亮度均匀度为1∶10(最低∶最高)，保护罩应完整、无裂纹。4防爆灯具及开关的安装检查1灯具及开关的外壳完整，无损伤、无凹陷或沟槽，灯罩无裂纹，金属护网无扭曲变形，防爆标志清晰；2灯具及开关的紧固螺栓无松动、锈蚀，密封垫圈完好。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.开关、插座、风扇安装分项工程检验批质量验收记录表6510单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1交流、直流或不同电压等级在同一场所的插座应有区别交流、直流或不同电压等级的插座安装在同一场所的，用〔〕进展区别，且选择了不同构造、不同规格和不能互换的插座；配套的插头按交流、直流或不同电压等级区别使用。2插座的接线1单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。3接地(PE)或接零(PEN)线在插座间未串联连接。3特殊情况下的插座安装1当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；2潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度为〔〕m。4照明开关的选用、开关的通断位置1开关采用〔〕同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；2相线经开关控制；民用住宅无软线引至床边的床头开关。5吊扇的安装高度、挂钩选用和吊扇的组装及试运转1吊扇挂钩安装结实，吊扇挂钩的直径为〔〕毫米，且有防振橡胶垫；挂销的防松零件齐全、可靠；2吊扇扇叶距地高度〔〕m；3吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；4吊杆间、吊杆与电机间螺纹连接，啮合长度〔〕mm，且防松零件齐全紧固；5吊扇接线正确，当运转时扇叶无明显颤抖和异常声响6壁扇、防护罩的固定及试运转1壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量为〔〕个，且直径为〔〕mm。固定结实可靠；2壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤抖和异常声响。-.可修编.\n-.一般项目1插座安装和外观检查1当不采用平安型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度〔〕m；2暗装的插座面板紧贴墙面，四周无缝隙，安装结实，外表光滑整洁、无碎裂、划伤，装饰帽齐全；3车间及试(实)验室的插座安装高度距地面为〔〕m；特殊场所暗装的插座为〔〕m；同一室插座安装高度一致；4地插座面板与地面齐平或紧贴地面，盖板固定结实，密封良好。2照明开关的安装位置、控制顺序1开关安装位置便于操作，开关边缘距门框边缘的距离〔〕m，开关距地面高度〔〕m；拉线开关距地面高度〔〕m，层高小于3m时，拉线开关距顶板〔〕mm，拉线出口垂直向下；2一样型号并列安装及同一室开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距〔〕mm；3暗装的开关面板应紧贴墙面，四周无缝隙，安装结实，外表光滑整洁、无碎裂、划伤，装饰帽齐全。3吊扇的吊杆、开关和外表检查1涂层完整，外表无划痕、无污染，吊杆上下扣碗安装结实到位；2同一室并列安装的吊扇开关高度一致，且控制有序不错位。4壁扇的高度和外表检查1壁扇下侧边缘距地面高度为〔〕m；2涂层完整，外表无划痕、无污染，防护罩无变形。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日-.可修编.\n-.建筑物照明通电试运行分项工程检验批质量验收记录表6511单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1灯具回路控制与照明箱及回路的标识一致，开关与灯具控制顺序相对应照明系统通电后，灯具回路控制与照明配电箱及回路的标识一致；开关与灯具控制顺序相对应，风扇的转向及调速开关正常。2照明系统全负荷通电连续试运行无故障1公用建筑照明系统经连续通电试运行〔〕小时；2民用住宅照明系统经连续通电试运行〔〕小时。3所有照明灯具开启后每h记录运行状态1次，在连续试运行时间无故障。施工单位检查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：-.可修编.\n-.(建立单位工程专业技术负责人)年月日电气照明安装子分部工程质量控制资料核查表6591工程名称施工单位序号资料名称份数核查意见1图纸会审、设计变更、洽商记录2材料、设备出厂合格证书及进场检〔试〕验报告3设备调试记录4接地、绝缘电阻测试记录5隐蔽工程验收表6施工记录7分项、分部工程质量验收记录89101112131415结论施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日-.可修编.\n-.电气照明安装子分部有关平安及功能检验和见证检测工程检查记录6592工程名称施工单位序号资料名称份数核查意见1照明全负荷试验记录2大型灯具结实性试验记录3接地电阻测试记录4线路、插座、开关接地检验记录56789101112131415结论施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日-.可修编.\n-.电气照明安装子分部工程观感质量验收记录表6593工程名称施工单位序号工程质量状况质量评价1配电箱、盘、板、接线盒○△2设备器具、开关插座3防雷、接地456789101112131415观感质量综合评价施工单位工程经理：年月日-.可修编.\n-.总监理工程师(建立单位工程负责人)：年月日接地装置安装分项工程检验批质量验收记录表6741单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1接地装置测试点的设置人工接地装置或利用建筑物根底钢筋的接地装置在地面以在〔〕位置共设〔〕个测试点。2接地电阻值测试测试接地装置的接地电阻值为〔〕，有试验记录〔〕份。3防雷接地的人工接地装置的接地干线埋设防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度为〔〕m，且采取〔〕措施或在其上方铺设卵石或沥青地面材料。4接地模块的埋设深度、间距和基坑尺寸接地模块顶面埋深为〔〕m，接地模块间距为模块长度的〔〕倍，接地模块埋设基坑，且在开挖深度有详细记录地层情况。5接地模块设置应垂直或水平就位接地模块应垂直或水平就位，没有倾斜设置，能够保持与原土层接触良好。一般项目1接地装置埋设深度、间距和搭接长度接地装置顶面埋设深度为〔〕m。圆钢、角钢、钢管接地极垂直埋入地下，间距为〔〕m。接地装置的焊接采用搭接焊，搭接长度为：1扁钢宽度〔〕扁钢与扁钢搭接为长度为〔〕，采用〔〕面施焊；2圆钢直径为〔〕，圆钢与圆钢搭接长度为〔〕，〔〕面施焊；3圆钢直径为〔〕，圆钢与扁钢搭接长度为〔〕，〔〕面施焊；4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管外表，上下两侧施焊；5除埋设在混凝土中的焊接接头外，用〔〕方法进展防腐。2接地装置的材质和最小允许规格1接地装置的材料采用为钢材，热浸镀锌处理；2圆钢最小直径为〔〕，扁钢截面积为〔〕厚度为〔〕，角钢厚度为〔〕，钢管壁厚为〔〕规格、尺寸符合规GB50243的规定。3接地模块与干线的连接和干线材质选用接地模块采用了集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质一样，钢制的采用热浸镀锌扁钢，引出线〔〕处。施工单位检-.可修编.\n-.查评定结果工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录表6742单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1变配电室接地干与接地装置引出线的连接变压器室、上下压开关室的接地干线有〔〕处与接地装置引出干线连接。一般项目1钢制接地线的连接和材料规格、尺寸钢制接地线的焊接连接符合规GB50243的规定，材料采用及最小允许规格、尺寸经检测，符合本规的规定。2室明敷接地干线支持件的设置明敷接地引下线及室接地干线的支持件布置间距均匀，水平直线局部〔〕m；垂直直线局部〔〕m；弯曲局部〔〕m。3接地线穿越墙壁、楼板和地坪处的保护接地线在穿越墙壁、楼板和地坪处加设了钢管套或其他巩固的保护套管，钢套管与接地线也做了电气连通。4变配电室明敷接地干线敷设1便于检查，敷设位置不阻碍设备的拆卸与检修；2沿建筑物墙壁水平敷设的，距地面高度〔〕mm；与建筑物墙壁间的间隙〔〕mm；3当接地线跨越建筑物变形缝时，设置了补偿装置；4接地线外表沿长度方向，每段为〔〕mm，分别涂以黄色和绿色相间的条纹；5变压器室、高压配电室的接地干线上设置了〔〕个供临时接地用的接线柱或接地螺栓。5电缆穿过零序电流互感器时，电缆头的接地线检查经检查：当电缆穿过零序电流互感器时，电缆头的接地线是通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线也对地绝缘。6配电间的栅栏门、金属门绞链的接地连接及避雷器接地配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，采用了编织铜线。变配电室的避雷器也使用了最短的接地线与接地干线连接。施工单位检查评定结果-.可修编.\n-.工程专业质量检查员(盖章)：年月日监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日建筑物等电位联结分项工程检验批质量验收记录表6743单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1建筑物等电位联结干线的连接及局部等电位箱间的连接建筑物等电位联结干线从与接地装置有〔〕处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路就近与等电位联结干线或局部等电位箱连接。支线间无串联连接。2等电位联结的线路最小允许截面积等电位联结的线路最小允许截面符合规GB50243的要求。一般项目1等电位联结的可接近裸露导体或其他金属部件、构件与支线的连接可靠，导通正常等电位联结的可接近裸露导体或其他金属部件、构件与支线连接可靠，熔焊、钎焊或机械紧固导通正常。2需等电位联结的高级装修金属部件或零件等电位联结的连接需等电位联结的高级装修金属部件或零件，有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固、防松零件齐全。施工单位检查评定结果工程专业质量检查员(盖章)：年月日-.可修编.\n-.监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日接闪器安装分项工程检验批质量验收记录表6744单位(子单位)工程名称检验批部位子分部工程名称工程经理施工单位分包工程经理分包单位专业工长〔施工员〕施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理(建立)单位验收记录主控项目1避雷针、带与顶部外露的其他金属物体的连接建筑物顶部的避雷针、避雷带等与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。一般项目1避雷针、带的位置及固定避雷针、避雷带位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的备帽等防松零件齐全，焊接局部补刷的防腐油漆完整。2避雷带的支持件间距、固定及承力检查避雷带平正顺直，固定点支持件间距均匀、固定可靠，每个支持件能承受〔〕N的垂直拉力。支持件间距符合〔〕的规定。施工单位检查评定结果工程专业质量检查员(盖章)：年月日-.可修编.\n-.监理〔建立〕单位验收结论监理工程师：(建立单位工程专业技术负责人)年月日防雷及接地安装子分部工程质量控制资料核查表6791工程名称施工单位序号资料名称份数核查意见1图纸会审、设计变更、洽商记录2材料、设备出厂合格证书及进场检〔试〕验报告3设备调试记录4接地、绝缘电阻测试记录5隐蔽工程验收表6施工记录7分项、分部工程质量验收记录89101112131415结论施工单位工程经理：年月日-.可修编.\n-.总监理工程师(建立单位工程负责人)：年月日防雷及接地安装子分部有关平安及功能检验和见证检测工程检查记录6792工程名称施工单位序号资料名称份数核查意见1避雷接地电阻测试记录23456789101112131415结论-.可修编.\n-.施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日防雷及接地安装子分部工程观感质量验收记录表6793工程名称施工单位序号工程质量状况质量评价1配电箱、盘、板、接线盒○△2设备器具、开关插座3防雷、接地456789101112131415-.可修编.\n-.观感质量综合评价施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日建筑电气分部工程质量控制资料核查表6891工程名称施工单位序号资料名称份数核查意见1图纸会审、设计变更、洽商记录2材料、设备出厂合格证书及进场检〔试〕验报告3设备调试记录4接地、绝缘电阻测试记录5隐蔽工程验收表6施工记录7分项、分部工程质量验收记录891011121314-.可修编.\n-.15结论施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日建筑电气分部有关平安及功能检验和见证检测工程检查记录6892工程名称施工单位序号资料名称份数核查意见1线路全负荷试验记录2大型灯具结实性试验记录3避雷、接地电阻测试记录4线路、插座、开关接地检验记录5678910111213-.可修编.\n-.1415结论施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日建筑电气分部工程观感质量验收记录表6893工程名称施工单位序号工程质量状况质量评价1配电箱、盘、板、接线盒○△2设备器具、开关插座3防雷、接地456789101112-.可修编.\n-.131415观感质量综合评价施工单位工程经理：年月日总监理工程师(建立单位工程负责人)：年月日注：质量评价为差的工程，应进展返修。抽查点〔处〕“好〞在质量状况中打“○〞，为“一般〞的打“△〞，为“差〞的打“×〞。优质建筑电气工程质量指标核查表6895工程名称施工单位工程经理序号优质建筑工程质量评价标准〔DGJ32/TJ04-2004〕质量检查情况记录1变压器、箱式变电所2成套配电柜、控制柜等3低压电动机等的接线4母线的安装5电缆桥架安装和敷设6电线电缆导管的敷设7电缆头制作和接线8普通灯具安装9专用灯具安装10开关、插座、风扇安装11接地装置安装-.可修编.\n-.12避雷引下线和变配电室接地干线敷设13接闪器安装14151617质量检查员：年月日工程技术负责人：年月日总监理工程师：年月日-.可修编.
