建筑工程紧急施工资料表格格填写说明_secret 82页

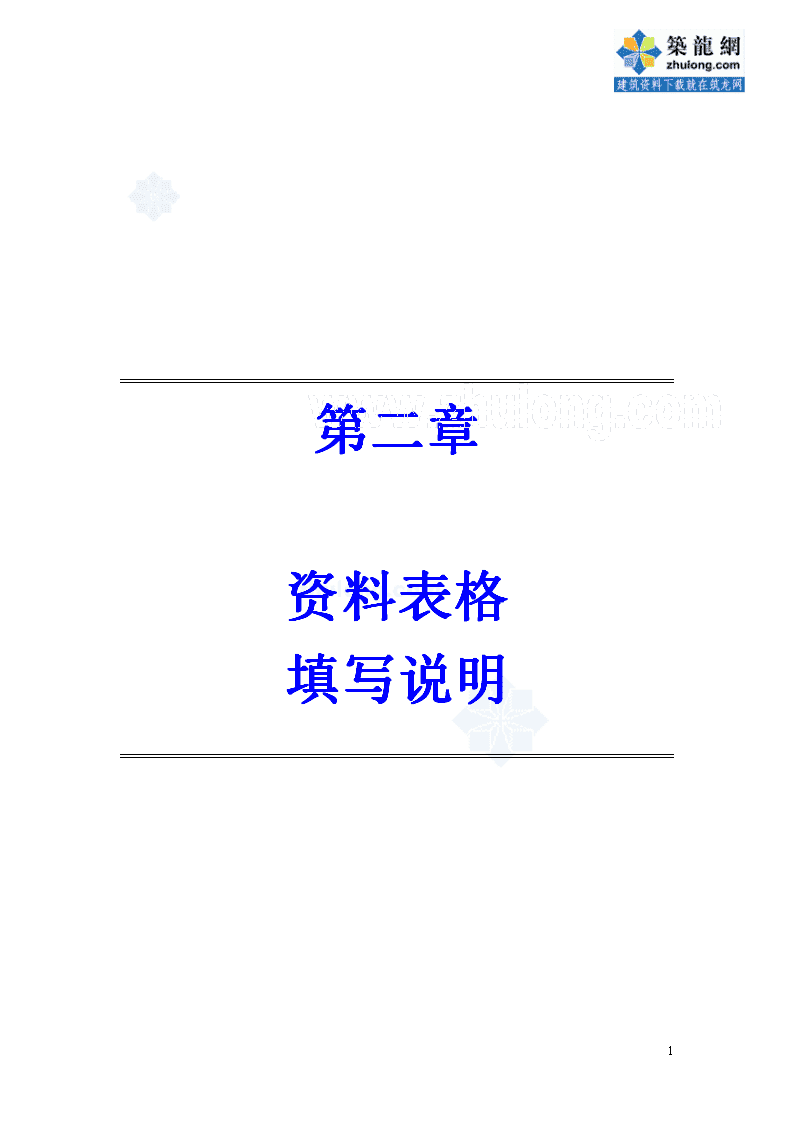

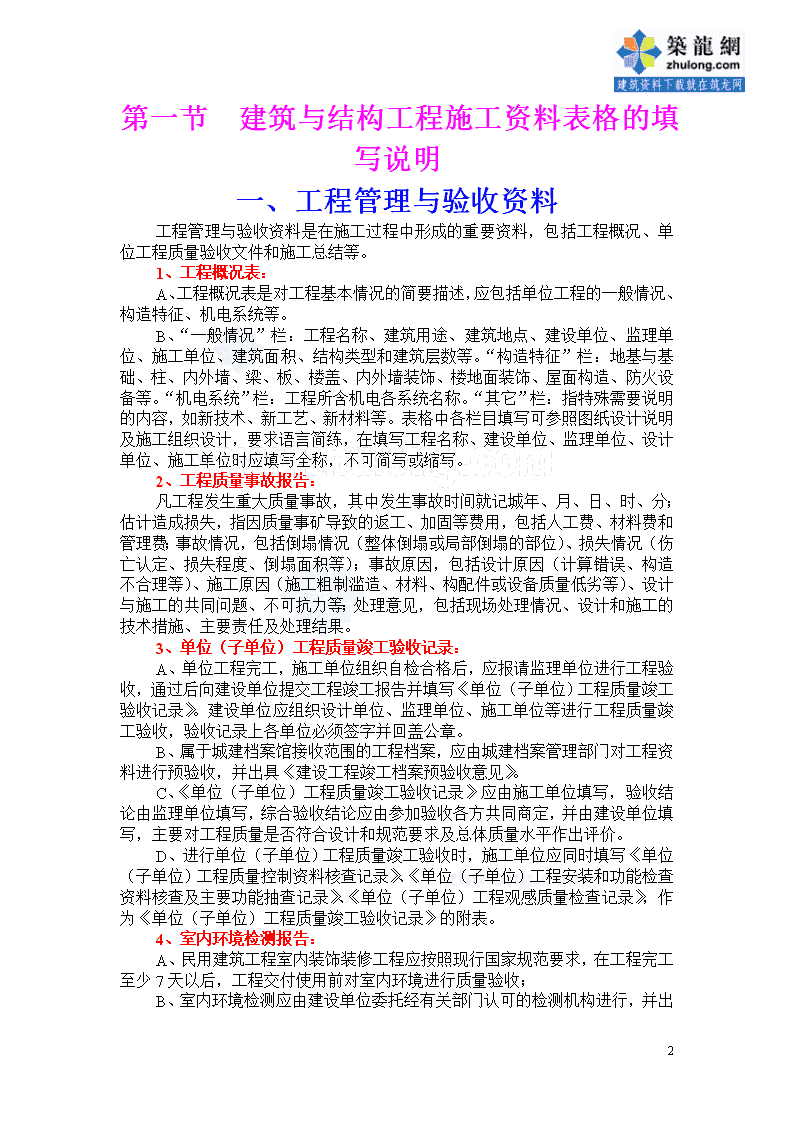

第二章资料表格填写说明82\n第一节建筑与结构工程施工资料表格的填写说明一、工程管理与验收资料工程管理与验收资料是在施工过程中形成的重要资料，包括工程概况、单位工程质量验收文件和施工总结等。1、工程概况表：A、工程概况表是对工程基本情况的简要描述，应包括单位工程的一般情况、构造特征、机电系统等。B、“一般情况”栏：工程名称、建筑用途、建筑地点、建设单位、监理单位、施工单位、建筑面积、结构类型和建筑层数等。“构造特征”栏：地基与基础、柱、内外墙、梁、板、楼盖、内外墙装饰、楼地面装饰、屋面构造、防火设备等。“机电系统”栏：工程所含机电各系统名称。“其它”栏：指特殊需要说明的内容，如新技术、新工艺、新材料等。表格中各栏目填写可参照图纸设计说明及施工组织设计，要求语言简练，在填写工程名称、建设单位、监理单位、设计单位、施工单位时应填写全称，不可简写或缩写。2、工程质量事故报告：凡工程发生重大质量事故，其中发生事故时间就记城年、月、日、时、分；估计造成损失，指因质量事矿导致的返工、加固等费用，包括人工费、材料费和管理费；事故情况，包括倒塌情况（整体倒塌或局部倒塌的部位）、损失情况（伤亡认定、损失程度、倒塌面积等）；事故原因，包括设计原因（计算错误、构造不合理等）、施工原因（施工粗制滥造、材料、构配件或设备质量低劣等）、设计与施工的共同问题、不可抗力等；处理意见，包括现场处理情况、设计和施工的技术措施、主要责任及处理结果。3、单位（子单位）工程质量竣工验收记录：A、单位工程完工，施工单位组织自检合格后，应报请监理单位进行工程验收，通过后向建设单位提交工程竣工报告并填写《单位（子单位）工程质量竣工验收记录》。建设单位应组织设计单位、监理单位、施工单位等进行工程质量竣工验收，验收记录上各单位必须签字并回盖公章。B、属于城建档案馆接收范围的工程档案，应由城建档案管理部门对工程资料进行预验收，并出具《建设工程竣工档案预验收意见》。C、《单位（子单位）工程质量竣工验收记录》应由施工单位填写，验收结论由监理单位填写，综合验收结论应由参加验收各方共同商定，并由建设单位填写，主要对工程质量是否符合设计和规范要求及总体质量水平作出评价。D、进行单位（子单位）工程质量竣工验收时，施工单位应同时填写《单位（子单位）工程质量控制资料核查记录》、《单位（子单位）工程安装和功能检查资料核查及主要功能抽查记录》、《单位（子单位）工程观感质量检查记录》，作为《单位（子单位）工程质量竣工验收记录》的附表。4、室内环境检测报告：A、民用建筑工程室内装饰装修工程应按照现行国家规范要求，在工程完工至少7天以后，工程交付使用前对室内环境进行质量验收；B、室内环境检测应由建设单位委托经有关部门认可的检测机构进行，并出82\n具室内环境污染物浓度检测报告。5、施工总结：施工总结是建筑工程的队段性、综合性或专题性文字材料。应由项目经理负责，可包括以下方面：A、管理方面：根据工程特点与难点，进行项目质量、现场、合同、成本和综合控制等方面的管理总结。B、技术方面：工程采用新技术、新工艺、新材料、新产品总结。C、经验方面：施工过程中各种经验教训总结。6、工程竣工报告：单位工程完工后，由施工单位编写工程竣工报告，内容包括：A、工程概况及实际完成情况；B、企业自评的工程实体质量情况：C、企业自评施工资料完成情况：D、主要建筑设备、系统调试情况：E、安全和功能检测、主要功能抽查情况。82\n二、施工管理资料1、施工现场质量管理检查记录：A、建筑工程项目经理部建立质量责任制度及现场管理制度，健全质量管理体系，掌握施工技术标准，审查资质证书、施工图、地质勘察资料和施工技术文件等。施工单位应按规定填写《施工现场质量管理检查记录》，报项目总监理工程师（或建设单位项目负责人）检查，做出检查结论。B、企业资质证书及相关专业人员岗位证书：在正式施工前应审查分包单位资质以及专业工程操作人员的岗位证书，填写《分包单位资质报审表》，并附相关证明材料，报监理单位审核。2、有见证取样和送检管理资料：A、有见证取样和送检管理是近几年工程资料管理中新增加的内容。有见证取样和送检是确保工程结构安全和质量，体现施工检查，检验的公正性、真实性、准确性的重要管理制度，应予以重视。依据建设部建字[2000]211号《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》和GB50300-2001系列规范执行。B、有见证取样和送检管理数量及注意事项：1）、单位工程见证取样是指在施工试验中随机抽取，不得另处进行；2）、涉及结构安全的试块、试件和材料见证取样和送检比侧不得低于有关技术标准中规定应取样数量的30%，试验总次（组）数在10次（组）以下的不得少于2次（组）；3）、每个项目需涵盖建设工程全过程，均衡取样（按施工部署、进度及工程量确定），做好记录；4）、应将各种有试验、见证检验等原始记录，按其类别如施工物资、施工记录和施工试验记录进行分类收集、汇总整理；5）、有见证取样和送检的各项目，凡未按规定送检或送检资数达不到要求的，其工程质量应由有相应资质等级的检测单位进行检测确定；6）、单位工程施工前，施工单位应编制施工试验计划，报送监理单位。施工试验计划的编制应科学、合理，保证取样的连续性和均匀性。计划的实施和落实由项目技术负责人负责。C、见证管理用表：1）、有见证取样和送检见证人备案书：关于见证试验室资质要求：经过省级以上建设行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位。2）、见证记录：施工过程中，应由施工单位取样人员在现场进行原材料取样和试件制作，并在《见证记录》上签字。见证记录就分类收集、汇总整理。3）、有见证试验汇总表：有见证试验完成、各类试验项目的试验报告齐全后，应填写本表，附于见证记录资料前。3、施工日志：A、施工日志是施工活动的原始记录，是编制施工文件，积累资料，总结施工经验的重要依据，由项目技术负责人具体负责。B、施工日志应以单位工程为记载对象，从工程开工起至工程竣工止，按专82\n业指定专人负责逐日记载，并保证内容真实、连续和完整。C、施工日志可采用计算机录入、打印，也可按规定式样（印制施工日志）用手工填写方式记录，并装订成册，但必须保证字迹清楚、内容齐全。施工日志填写须及时、准确、具体、不潦草，不随意撕毁、妥善保管，不得丢失。D、施工日志填写内容，应根据工程实际情况确定，一般应有以下内容：1）、当日生产情况（施工部位、施工内容、机械作业、班组工作、生产存在问题等），当日技术质量安全工作记录（技术质量安全活动、检查评定验收、技术质量安全问题等）；2）、每个工程项目的开竣工日期、施工勘测资料、工程进度及上级有关指示；实际管网、拆迁、地质及水文地质情况；3）、施工中发生的问题，如变更设计、施工与设计图纸不符情况，变更施工方法、工程质量事故及其处理情况等。4）、建筑与结构工程（地基基础、主体结构、建筑装饰装修、建筑屋面）、专业工程等的生产情况记录（具体施工项目、部位、施工内容、机械作业、班组工作、生产存在问题等），技术质量安全工作记录（技术质量安全活动、检查评定验收、技术质量安全问题等）。82\n三、施工技术资料施工技术资料是在施工过程中形成的，用以指导正确、规范、科学施工的文件，以及反映工程变更情况的正式文件。1、工程技术文件报审表：A、根据合同约定或监理单位要求，施工单位应在正式施工前将需要监理单位审批的施工组织设计、施工方案等技术文件，填写《工程技术文件报审表》报监理单位审批。B、工程技术文件报审应有时限规定，施工和监理单位均应按照施工合同和约定的时限要求完成各自的报送和审批工作。C、当涉及主体和承重结构改动或增加荷载时，必须将有关设计文件报原结构设计单位或具备相应资质的设计单位核查确认、并取得认可文件方可正式施工。2、施工组织设计、施工方案：A、单位工程施工级织设计应在正式施工前编制完居，并经施工企业单位的技术负责人审批。B、规模较大、工艺复杂的工程、群体工程或分期出图工程，可分阶段报批施工组织设计。C、主要分部（分项）工程、工程重点部位、技术复杂或采用新技术的关键工序应编制专项施工方案。冬、雨期施工应编制季节性施工方案。D、施工组织设计及施工方案编制内容齐全，施工单位应首先进行内部审核，并填写《工程技术文件报审表》报监理单位批复后实施。发生较大的施工措施和工艺变更进，应有变更审批手续，并进行交底。3、技术交底记录：A、技术交底记录包括施工组织设计交底、专项施工方案技术交底、分项工程施工技术交底、“四新”（新材料、新工艺、新产品、新技术）技术交底和设计变更交底。各项交底应有文字记录，交底双方签认齐全。B、重点和大型工程施工组织设计交底应由施工企业的技术负责人把主要设计要求、施工措施以及重要事项对项目部主要管理人员进行技术交底。其它工程施工组织设计交底应由项目技术负责人进行交底。C、专项施工方案技术交底应由项目专业技术负责人负责，要据专项施工方案对专业工长进行交底。D、分项工程施工技术交底应由专业工长对专业施工班组（或专业分包）进行交底。E、“四新”技术交底应由项目技术负责人组织有关人员编制。F、设计变更技术交底应由项目技术部门根据变更要求，并结合具体施工步骤、措施及注意事项等对专业工长进行交底。4、图纸会审记录：A、监理、施工单位应将各自提出的图纸问题及意见，按专业整理、汇总后报建设单位，由建设单位提交设计单位做交底准备。B、图纸会审应由建设单位组织设计、监理和施工单位技术负责人及有关人员参加。设计单位对各专业问题进行交底，施工单位负责将设计交底内容按专业汇总，整理，表成图纸会审记录。C、图纸会审记录应由建设、设计、监理和施工单位的项目负责人签认，形成正式图纸会审记录。不得擅自在会审记录上涂改或变更其内容。82\n5、设计变更通知单：A、设计单位应及时下达设计变更通知单，内容翔实，必要时应附图，并逐条注明应修改图纸的图号；B、设计变更通知单就由设计专业人负责人以及建设（监理）和施工单位的相关负责人签认。C、设计变更通知单可使用本书的《设计变更通知单》，也可使用设计单位的自用表。设计变更内容如有文字无法叙述清楚时，应附图说明。设计变更、工程洽商是工程竣工图编制工作的重要依据，其内容的准确性和修改图号的明确性会影响竣工图纸绘制质量，因此强调两点要求：其一，应分专业办理；其二，应注明修改图纸的图号。D、分包单位的有关设计变更和洽商记录，应通过工程总包单位后办理。6、工程洽商记录：A、工程洽商记录应分专业办理，内容翔实，必要时应附图，并逐条注明应修改图纸的图号；B、工程洽商记录应由设计专业负责人以及建设、监理和施工单位相关负责人签认。C、设计单位如委托建设（监理）单位办理签认，应办理委托手续。82\n四、施工测量记录施工测量记录是在施工过程中形成的，确保建筑工程定位、尺寸、标高、位置和沉降量等满足设计要求和规范规定的资料统称。1、施工测量放线报验表：A、施工单位应在完成施工测量方案、红线桩校核成果、水准点引测成果及施工过程中各种测量记录后，予以填写并报监理单位审核。B、填写要求：我方已完成“部位”栏应明确楼层、横纵轴线；“内容”栏写明已完成测量放线的概括性内容，如楼层平面放线包括轴线竖向投测控制线、墙柱轴线、墙柱边线、门窗洞口位置线、垂直度偏差等；“附件”填写页数：施工及监理单位名称填写全称；“查验结果”栏：如，经查验，符合施工图设计尺寸或标高，达到施工测量规程精度要求（建议监理手写）。2、工程定位测量记录：A、工程定位测量主要有建筑物位置线、现场标准水准点、坐标点（包括场地控制网或建筑物控制网、标准轴线桩等）。测绘部门根据建设工程规划许可证（含附件、附图）批准的建筑工程位置及标高依据，测定出建筑物红线桩。有关测量的规定：1）、建筑物位置线：施工测量单位（指专业测量单位）应根据测绘部门提供的放线成果、红线桩及场地控制网（或建筑物控制网），测定建筑物的位置，主控轴线及尺寸，作出平面控制网，绘制成图。2）、标准水准点：标准水准点由规划部门提供，用来作为引入拟建建筑标高的水准点，一般为2～3点，在使用前必须进行校核，测定建筑物±0.000绝对高程。定位测量检查内容含：a、校核标准轴线桩点、平面控制网；b、校核引进现场施工用水准点；c、检查计算资料及成果，填写工程定位测量记录报监理单位审核。B、填写要求：1）、工程定位测量必须附加计算成果、依据资料、标准轴线桩及平面控制网示意图。请将建筑物位置线、重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例绘制在“定位抄测示意图”栏内（可采和计算机或手工绘制）。2）、工程定位测量记录填写要求：a、工程名称与图纸会签栏内名称必须一致。b、表式中的测量单位是指业主或总承包单位。c、图纸编号填写施工蓝图编号，如总平面、首层建筑平面、基础平面d、施测日期、复测日期按实际填写。e、平面坐标依据、高程依据是由测绘院或建设单位提供，应以北京市规划扫员会钉桩坐标为准。在填写时要写明点位编号，且与交桩资料中的点位编号一致。f、允许误差：一般就满足三级精度i<1/10000；h≤±6mm√N的要求，（N为测站数）。g、使用仪器栏：应将经纬仪、水准仪等仪器的名称、型号、出厂编号标注清楚。82\nh、仪器校验日期是指由法定检测单位样验的日期。i、定位抄测示意图要标注准确，具体要求：2.8.1、示意图要标注指北针；2.8.2、建筑物轮廓要用轴线示意，并标出尺寸；2.8.3、坐标、高程依据要标出引出位置，并标出它与建筑物的关系。若坐标、高程依据按比例画超出表格范围，可将其控制点用虚线相连，只标出相对位置即可。2.8.4、特殊情况下，可不按比例，只画示意图，但要标出主要轴线尺寸。同时须注明±0.000绝对高程。j、复测结果一栏必须填写具体数字，各坐标点的具体数值。不能只写“合格”或“不合格”。由施工（测量）单位写，根据监理要求手写或计算机打。如：/：-边±3mm；-边+1mm，角+5∥；/：-边±2mm；-边0mm，角+8∥；引测施工现场的施工标高+0.500m=53.000m,三个误差在2mm以内。符合设计要求及《建筑工程施工测量规程》（DBJ-21-95）规定。k、签字栏中技术负责人为项目总工；测量负责人为施测单位主管；施测人是指定位仪器操作者，复测人是指施工单位的上一级测量人员。3）、工程定位测量完成（以内部检查）后，应由建筑单位报请具有相应资质的测绘部门验线。3、基槽验线记录：A、基槽验线就是根据主控轴线、基底平面图、地基基础施工方案，检验建筑物基底外轮廓线、集水坑、电梯井坑、垫层标高（高程）、基槽断面尺寸和坡度等。此部分检查由上级单位组织进行。B、检查内容：建筑物基底外轮廓线位置、尺寸、集水坑、电梯井坑、垫层标高（高程）、放坡边线、坡度、基槽断面尺寸等。C、填写要求：1）、“验线依据及内容”栏：“依据”应填写a、定位控制桩；b、测绘院BM1、BM2；c、基础平面图（图号××）。“内容”：应填写a、基底外轮廓线及外廓断面；b、垫层标高；c、集水坑、电梯井等垫层标高、位置。2）、“基槽平面、剖面简图”：应标明平面（建筑物基底外轮廓线位置、重要控制轴线、尺寸、集水坑、电梯井坑等）；剖面（垫层标高、放坡边线、坡度、基槽断面尺寸、重要控制轴线等）及指北针方向。同时应说明集水坑、电梯井、设备坑等具体位置等，见××施工图。3）、“检查意见”：施工方根据监理的要求，由施工方手写或电脑打（应有测量具体数据误差）。如：基底外轮廓及电梯井、集水坑位置准确无误。垫层标高6.800m，误差均在±5mm以内。4）、签字栏中技术负责人为项目总工；测量负责人为施测单位主管；质量检查员为现场质检员。5）、施工单位一栏按“谁施工填谁”这一原则执行。4、楼层平面放线记录：A、楼层平面放线内容包括轴线竖向投测控制线、各层墙柱轴线、墙柱边线、门窗洞口位置线、垂直度偏差等；在完成楼层平面放线后填写报监理单位审核。82\nB、填写要求：1）、“放线部位”：应注明楼层；（分层、分轴线或施工流水段填写）。2）、“放线依据”：栏应填写a、定位桩控制线；b、测绘院BM1、BM2；c、地下/地上××层平面（图号××）。3）、“放坡简图”应标明楼层外轮廓线、楼层重要控制轴线、尺寸、所在楼层相对高程及指北针方向、分楼层段的具体图名等。同时应注明：墙柱轴线、边线、门窗洞口线见××施工图。4）、“检查意见”由施工单位根据监理的要求手写或电脑打，应有测量的具体数据误差。如：/：-边±3mm；-边+1mm，角+5∥；/：-边±2mm；-边0mm，角+8∥；本层结构面标高-6.750m，误差均在±3mm以内。5）、签字栏中签字栏中技术负责人为项目总工；测量负责人为施测单位主管；质量检查员为现场质检员。5、楼层标高抄测记录：A、楼层标高抄测内容包括楼层+0.5m（或+1.0m）水平控制线，皮数杆等，在完成楼层标高抄测后填写报监理单位审核。B、填写要求：1）、“抄测部位”：应注明楼层（分层段）；2）、“抄测依据”栏应填写：a、首层+0.500=53.000m水平控制点；b、×层建筑物平面图（图号××）;3)、“抄测说明”：可写明建筑物+0.5m（或+1.0m）水平控制线标高、标志点位置、测量工具（应写明抄测仪器型号、出厂编号）等，涉及数据的应注明具体数据；本栏应画简图予以说明，标明所在楼层建筑+0.5m（或+1.0m）水平控制线标志点位置、相对标高、重要控制轴线、指北针方向、分楼层段的具体图名等；4）、“检查意见”栏：由施工单位根据监理的要求手写或电脑打。如：经检查，墙、柱上所抄测+0.500=12.500m标高误差在±2mm以内，就近两点在±1mm以内；5）、签字栏中签字栏中技术负责人为项目总工；测量负责人为施测单位主管；质量检查员为现场质检员。6）、施工单位一栏按“谁施工填谁”这一原则执行。6、建筑物垂直度、标高测量记录：A、根据《混凝土结构工程施工质量验收规范》（GB50204-2002）、《砌体工程施工质量验收规范》（GB50203-2002）要求，在结构工程完成和工程竣时，对建筑物垂直度和全高进行实测，填写本表报监理单位审核。B、超过允许偏差且影响结构性能的部位，应制定技术处理方案，并经建设（监理）单位认可后进行处理。C、填写要求：1）、“观测说明（附观测示意图）”：采用仪器类型，观测点位布置，观测时间的确定等，均应说明。如：用2精度激光垂准仪配合量距测得全高、垂直度。用计量50m钢尺外加三项改下量得总高偏差。2）、“观测部位”栏：应按建筑物各方位确定。“实测偏差”栏填写具体的82\n方向偏差值。3）、“结论”栏：由施工单位根据监理的要求手写或电脑打。如：经检查符合《混凝土结构工程施工质量验收规范》（GB50204-2002）的允许垂直度偏差值以内和标高高差值以内。7、沉降观测记录：A、根据设计要求和规范规定，凡需进行沉降观测的工程，应由建设单位委托有资质的测量单位进行施工过程中及竣工后的沉降观测工作。B、测量单位应按设计要求和规范规定，或监理单位批准的观测方案，设置沉降观测点，绘制沉降观测点布置图，定期进行沉降观测记录，并应附沉降观测点的沉降量与时间、荷载关系曲线图和没降观测技术报告。C、属于下列情况之一者应进行沉降观测：1）、重要的工业与民用建筑物；2）、20层以上的高层建筑物；3）、造型复杂的14层以上的高层建筑物；4）、对地基变形有特殊要求的建筑物；5）、单桩承受荷载在4000KN以上的建筑物；6）、使用灌注桩基础而设计与施工人员经验不足的建筑物；7）、因施工使用或科研要求进行学降观测的建筑物。D、沉降观测的次数和时间：1）、荷载变化期间，沉降观测周期应符合下列要求：a、高层建筑施工期间每增加1～2层，电视塔、烟囱等每增高10～15m应观测1次；工业建筑应在不同荷载阶段分别进行观测，整个施工期间的观测不应少于4次；b、基础混凝土浇筑、回填土及结构安装等增加较大荷载前后应进行观测；c、基础周围大量积水、挖方、降水及暴雨后应观测；d、出现不均匀沉降时，根据情况应增加观测次数；e、施工期间因故暂停施工超过三个月，应在停工时及复工前进行观测。2）、结构封顶至工程竣工，沉降周期宜符合下列要求：a、均匀沉降且连续三个月内平均沉降量不超过1mm时，每三个月观测一次；b、连续两次每三个月平均沉降理不超过2mm时，每六个月观测一次；c、外界发生剧烈变化时应及时观测；d、交工前观测一次；e、交工后建设单位应每六个月观测一次，直至基本稳定（1mm/100d）为止。3）、建筑物和构筑物全部竣工后观测次数：a、第一年4次；b、第二年2次；c、第三年以后每年一次，至下沉稳定（由沉降与时间关系曲线判定）为止。82\n五、施工物资资料1、施工物资资料管理的总要求：A、质量必须合格，应有产品质量证明文件（质量合格证明或检/试验报告单、产品许可证、产品合格证等），并应符合地方建委颁布的地方建筑材料供应备案管理办法。B、合格证、试（检）验报告单或记录单的抄件（复印件）应保留原件所有内容，加盖原件存放单位公章，注胆原件存放处，并有经办人签字和时间。C、需采取技术处理的，除满足要求外，还应得到有关技术负责人批准后方能使用，涉及结构安全和使用功能的材料需要代换且改变了设计要求时，应有设计单位签署的认可文件，并符合有关规定方可使用。不合格物资不准使用，并注明去向。D、凡使用新材料、新工艺、新产品、新技术，应有具备鉴定资格单位出具的鉴定证明，产品要有质量标准、使用说明和工艺要求，使用前应按其质量标准和试验要求进行检验或试验。依法定程序批准进入市场的新设备、器具和材料除符合规范规定外，应提供安装、维修、使用和工艺标准等相关技术文件。E、按规定进行有见证取样和送检的管理需做好见证记录。F、对国家及北京市所规定的特定设备和材料（涉及安全、卫生、环保、计量器具）应附有相关文件和法定检测单位出具的检测证明报告，如压力容器、消防设备等。G、进口材料和设备等应有商检证明（国家认证委员会公布的强制性认证[CCC]产品除外）、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。H、施工过程试验项目以及取样批量详见本书第三章，可根据工程的特殊需要，另外增加试验项目。2、工程物资进场报验表：A、施工单位与监理单侠应约定涉及结构安全、使用功能、建筑外观、环保要求的主要物资的进场报验范围和要求。进场报验应有时限要求，施工单位与监理单位均须按照施工合同的约定完成各自的报送和审批工作。当工程采用总承包的，分包单位的进场物资必须先报送与其签约的施工单位审核通过后，再报送建设（监理）单位审批。B、工程物资进场后，应进行检查（外观、数量及质量证明文件等）并根据具体情况（合同、规范、施工方案等要求）预先与物资供应单位协商确定，附出厂合格证、商检证、进场复试报告等相关资料。C、填写要求：关于（）工程，应填写工程名称，表中“物资名称、主要规格、单位、数量、选样报审表编号、使用部位”应填写明确、具体，与附件中质量证明文件及进场检验和复试资料相一致；“附件”栏内在对应处写清页数及编号；申报单位（承包单位，监理单位）名称应写全称+手写签名；“检验、验收意见”栏可填写：经检验，符合设计要求及施工质量验收规范规定，同意使用。3、材料试验报告：凡按规范要求须做进场复试的物资，且本书未规定专用复试表格的，应使用本表。4、钢筋（材）相关表格填写说明：82\nA、钢筋（材）产品合格证的检验方法及要求：1）、钢筋（材）产品合格证由生产厂家质量检验部门提供。内容包括：生产厂家、炉号、规格或牌号、数量、机械性能（屈服点、抗拉强度、冷弯、延伸率等）、化学成分（碳、磷、硅、锰、硫等）的数据及结论、出厂日期、检验部门印章、合格证的编号。合格证要填写齐全，不得漏填或错填，数据真实清晰，结论正确，符合标准要求，并由使用单位注明其代表数量及使用部位。关于钢筋混合批的条件：炉公称容量不超过30t，炉数不超过6炉，6炉含碳量之差不超过0.02%，含锰量之差不超过0.15%。要按钢筋标盘查实，看是否为混合批。2）、钢筋对结构的承载力至关重要，有下列情况之一者，应视为不合格品：出厂质量证明文件不齐全；品种、规格与设计文件上的品种、规格不一致；机械性能检验项目不齐全或某一机械性能指标不符合标准规定；进口钢材使用前未做化学成分检验和可焊性试验；有特殊要求的进行相应专项试验。3）、钢筋种类、规格牌号应按设计要求采用，需要代换时，必须有设计单位签认。对于混垛钢筋，按重新复试的低等给钢筋使用，并且注明使用部位，不允许用在重要结构部位，并应通过设计办理洽商后方能使用。使用盘条钢筋时，只能使用建筑用的盘条，不能将拉丝盘条、包装用盘条用于工程上。4）、焊条质量合格证，内容包括：机械性能、化学成分及抗裂性。产品商标上如有技术指标可作为合格证存档。焊接母材的钢号与使用焊条必须一致，否则影响焊接质量，并注明使用部位。钢结构、连接件和焊剂焊药都要有质量合格证作业原始依据。B、钢材试验报告、焊接材料烘焙记录、钢筋连接试验报告注意事项及要求：1）、以图纸或洽商所需钢筋（材）品种、规格为依据，按进场验收批，检查各规格是否已做复试。核查试验报告单项目是否齐全、准确、真实、无未了项。2）、检查试验数据是否达到规范规定标准值；若发现问题应及时取双倍试样做复试或报有关部门处理品，并将复试合格单或处理品结论附于此单后一并存档。同时核查试验结论，编号必须填写，签字盖章齐全。3）、检查批量总和与总需求量是否相符。有抗震要求的框架结构，其纵向受力钢筋的进场复试强屈比和屈标比计值应符合GB50204-2002第5.2.2条标准。4）、检查钢筋（材）试验中的使用时间、品种、规格应与其他技术资料对应一致，相互吻合。相关资料：钢筋连接试验报告、钢筋隐检、半成品钢筋加工出厂合格证、焊接材料烘焙记录、现场预应力混凝土试验记录、现场预应力张拉施工记录、施工组织设计（方案）、技术交底、洽商、施工日志（钢筋施工）、钢筋检验批质量验收记录等。5）、烘焙记录反映焊条、焊剂及焊药的焙培情况，凡采用低氢型碱性焊条及酸性焊条在使用前，应按产品说明书及有关工艺文件规定的技术要求进行烘干。焊接材料烘干后应存放在保温箱内，随用随取，焊条由保温箱（筒）取出到施焊的时间不超过2h，酸性焊条不宜超过4h，烘干温度250～300·C。烘焙记录内容包括：烘焙方法、烘干温度、要求烘干时间、实际烘焙时间和保温要求等。5、水泥相关表格填写说明：A、产品质量合格证（出厂检验报告单）的检验方法及要求：82\n合格证检验内容包括：厂别牌号、品种、强度等级、出厂编号及日期、抗压强度、抗折强度、凝结时间、安全性、试验编号等（钢筋混凝土结构、预应力混凝土结构工程用水泥的检测报告必须有氯化物含量检测项目）。各种项目应填写齐全，不得漏填或错填，并由使用单位注明其代表数量及使用部位。抗压、抗折强度以28d为准。（3d强度公代表予以使用，竣工阶段整理资料时可撤出；施工阶段3d、28d报告单同时保存）。依据GB50204-2002中7.2.1条规定，混凝土结构严禁使用含氯化物的水泥。B、水泥试验报告注意事项及要求：1）、用于混凝土结构的水泥进场必须取样进行强度、安定性、凝结时间等的复试。水泥安定性或初凝时间性不符合规定时均为废品；水泥各龄期抗压、抗折强度指标均应达到规定要求。每张试验报告单中的各项目必须填写齐全、准确、真实、无未了项。检查试验数据是否达到规范规定标准值。试验结论明确，编号必须填写，签字盖章齐全。2）、水泥复试依据水泥产品标准的样品封存有效期而定。水泥复试期在水泥出厂三个月以内（快硬硅酸盐水泥在一个月以内），其复试结果的有效期以复试日期为准。检查水泥有效期，过期必须复试。核实试验报告单是否齐全，核实报告日期和实际使用日期是吻合的，不允许先施工后试验。3）、水泥强度低于标准相应强度等级规定指标时为不合格品。若降级使用，必须经技术负责人审批，并注明使用工程项目及部位。4）、水泥复试批量和实际用量基本一致。5）、应与其他施工资料对应一致，交圈吻合。以试验编号为线索，将出厂试验报告单、水泥复试报告、混凝土（砂浆）配合比通知单、抗压强度报告等资料相互核对，水泥厂别牌号、品种、强度等级应一致，进出场日期应吻合。6、砂与碎（卵）石相关表格填写说明：A、砂、石试验报告的注意事项及要求：1）、检查试验报告单中的各项目是否齐全、准确、真实、无未了项，试验室签字盖章是否齐全；检查试验编号是否填写；检查试验数据是否达到规范规定标准值。若发现问题应及时取双倍试样做复试，并将复试合格单或处理结论附于此单生一并存档。同时核查试验结论。2）、用于地下结构时“试验结果”栏应做“碱活性指标”项目内容。3）、核对各试验报告单批量总和是否与单位工程总需求量相符。4）、检查报告单种类、产地、公称粒径、筛分析、含泥量、试验编号等是否和混凝土（砂浆）配合比申请单、通知单相应项目一致。5）、含水率的多少和混凝土土质量相关，要以常测定砂的含水率以便及时调整配合比作水量和用砂量。6）、混凝土用的粗骨料，其最大颗粒粒径不得超过构件截面最小尺寸的1/4，且不得超过钢筋最小净间距的3/4；对混凝土实心板，骨料的最大粒径不宜超过板厚的1/3，且不得超过40mm。7、外加剂相关表格填写说明：A、产品质量合格证（检测报告）的检验方法及要求：检查其内容是否齐全，包括：厂别、品种型号、包装、重量、出厂日期、主要性能及成分、适用范围及适宜掺量、性能检验合格证、储存条件及有效期、适用方法及注意事项等应清晰、准确、完整。依据GB50204-2002中7.2.1条规定，钢筋混凝土结构用外加剂的检测报告82\n必须有氯化物总含量检测项目。B、试验报告注意事项及要求：1）、试验报告必须由相应资质等建筑企业试验室签发。2）、检查试验报告单中的各项目是否齐全、准确、真实、无未了项，试验室签字盖章是否齐全；检查试验编号是否填写；检查试验数据是否达到规范规定标准值。若发现问题应及时取双倍试样做复试，并将复试合格单或处理结论附于此单生一并存档。同时核查试验结论。3）、核对使用日期、与混凝土（砂浆）试配单比较是否合理，不允许先使用后试验。4）、核对各试验报告单批量总和是否与单位工程总需求量相符。5）、检查混凝土（砂浆）试配单的外加剂与混凝土（砂浆）强度试验报告的外加剂名称、种类、产地和使用说明是否一致。8、掺和料相关表格填写说明：A、产品质量合格证的检验方法及要求：检查其内容是否齐全，包括：厂别、品种、出厂日期、主要性能及成分、适用范围及适宜掺量、适用方法及注意事项等应清晰、准确、完整。仅列粉煤灰适用范围：Ⅰ级粉煤灰：允许用于后张法预应力钢筋混凝土构件及跨度小于6m的先张法预应力钢筋混凝土构件。Ⅱ级粉煤灰：可用于普通钢筋混凝土构件及轻骨料钢筋混凝土。Ⅲ级粉煤灰：主要用于无筋混和砂浆。B、试验报告注意事项及要求：1）、试验报告必须由相应资质等建筑企业试验室签发。2）、检查试验报告单中的各项目是否齐全、准确、真实、无未了项，试验室签字盖章是否齐全；检查试验编号是否填写；检查试验数据是否达到规范规定标准值。若发现问题应及时取双倍试样做复试，并将复试合格单或处理结论附于此单生一并存档。同时核查试验结论。3）、核对使用日期、与混凝土（砂浆）试配单比较是否合理，不允许先使用后试验。4）、核对各试验报告单批量总和是否与单位工程总需求量相符。5）、检查混凝土（砂浆）试配单的外加剂与混凝土（砂浆）强度试验报告的外加剂名称、种类、产地和使用说明是否一致。9、防水材料相关表格填写说明：防水材料主要包括防水涂料、防水卷材、粘结剂、止水带、膨胀胶条、密封膏、密封胶、水泥基渗透结晶型防水材料等。其物理性能指标见相关标准、规范。A、产品质量合格证等的检测方法及要求：1）、防水材料必须有出厂质量合格证、有相应资质等级检测部门出具的检测报告、产品性能和使用说明书及防伪证证标志。检查其内容是否齐全，包括：生产厂、种类、等级、型号（牌号）、各项试验指标、编号、出厂日期、厂检验部门印章，以证明其质量是否符合标准。2）、新型及进口防水材料须有相关部门、单位的鉴定文件，并报市建委科技处办理审批手续，有专门的施工工艺操作规程和有代表性的抽样试验记录。3）、防水材料物理性能指标及处观检查应符合相应标准规定。82\n4）、卷材粘结剂质量要求：改性沥表粘结剂的粘结剥离强度不应小于8N/10mm；合成高分子粘结剂的粘结剥离强度不应小于15N/mm，浸水168h后粘结剥离强度保持率不应小于70%。5）、密封材料：填充于建筑物的接缝、裂缝、门窗框、玻璃周边及管道接头或其他结构的连接处起防水、气密作用的材料。主要以下列性能判定其好坏程度：不透水性、不透气性；与被粘结物之间形成防水连续体，即粘结性、施工性等；有良好伸缩性，即适应受温度、湿度、振动变化所引起的变形反复作用；有良好耐候性、即在日光、雨雪等环境长期作用下保持原性能。6）、卷材粘结剂和密封材料，当用量少时，如供货方提供近期有效的试（检）验报告及出厂质量证明文件，且进场外观检合格，可不作进场复试。7）、施工单位应有施工单位资质等级证书、营业执照、施工许可证和操作者上岗证，需加盖红章（使用沥青玛蹄脂作为粘结材料，应有配合比通知单和试验报告）。8）、按京建科教[2003]117号北京市建委文件《关于加强建筑防水施工管理严格溶剂型防水涂料使用的通知》（注：2003年3月17日印发）。严格或禁止溶剂型防水涂料（含苯（包括工业苯、石油苯、重质苯、不含二甲苯）的涂料、稀释剂和溶剂）在防水工程上的使用。B、试验报告注意事项及要求：1）、防水材料质量必须符合国家产吕标准和设计要求，对于进场的主要防水材料应实行有见证取样和送检，进场抽样复试和试验项目应符合GB50207-2002和GB50208-2002的规定。2）、检查试验报告单中的各项目是否齐全、准确、真实、无未了项，试验室签字盖章是否齐全；检查试验编号是否填写；检查试验数据是否真实，将试验结果与性能指标对比，以确定其是否符合规范技术要求。不合格的材料不能用在工程上。若发现问题应及时取双倍试样做复试，并将复试合格单或处理结论附于此单生一并存档。同时核查试验结论。3）、检查各试验单代表数量总和是否与总需求量相符。4）、应与其他施工资料对应一致，交圈吻合。相关资料：施工记录、隐检记录、地下工程防水效果检查记录、防水工程试水检查记录、检验批质量验收记录、施工日志（防水施工）、施工组织设计（方案）、技术交底、洽商等。10、砖与砌块相关表格填写说明：A、有关规定及要求：1）、粉煤灰砌块按抗压强度分为MU10、MU15两个等级，使用于民用及一般工业建筑的墙体和基础。2）、小型砌块强度等级：承重砌块分为MU3.5、MU5.0、MU7.5、MU10.0、MU15.0、MU20.0六个等级；按抗渗性能分为防水砌块和普能砌块。3）、加气混凝土砌块主要用于民用及工业建筑的墙体。在缺乏安全可靠的防护措施时，不得用于建筑物基础和有腐蚀作用的环境。4）、以上的物理、力学性能指标及外观检查应符合相应标准规定。B、产品质量合格证等的检验方法及要求：1）、砖的质量证明书内容应包括：生产厂、种类、强度等级、批量、及抗压强度平均值、抗压强度标准值、试验日期，并有厂家检验部门印章，项目应齐全，不得漏填或错填，数据真实，结论正确，符合标准要求。2）、砌块出厂时，必须提供产品质量合格证。内容包括厂名、种类、批量82\n编号、证书编号、发证日期和产品标识、强度等级等，并由检验单位签字盖章。C、试验报告注意事项及要求：1）、检查试验报告单中的各项目是否齐全、准确、真实、无未了项，试验室签字盖章是否齐全；检查试验编号是否填写；检查试验数据是否真实，将试验结果与性能指标对比，以确定其是否符合规范技术要求。不合格的材料不能用在工程上。若发现问题应及时取双倍试样做复试，并将复试合格单或处理结论附于此单生一并存档。同时核查试验结论。2）、检查各试验单代表数量总和是否与总需求量相符。3）、应与其他施工资料对应一致，交圈吻合。相关资料有：检验批质量验收记录、施工组织设计（方案）、技术交底、洽商等。11、轻集料相关表格填写说明：A、有关规定轻集料一般用于结构或结构保温用混凝土，表观密度轻、保温性能好的轻集料，也可用于保温用轻混凝土。凡粒径在5mm以上、堆积密度小于1000kg/m3者，称为轻粗集料；粒径小于5mm、堆积密度小于1200kg/m3者，称为轻细集料（轻砂）。B、试验报告注意事项及要求：1）、检查试验报告单中的各项目是否齐全、准确、真实、无未了项，试验室签字盖章是否齐全；检查试验编号是否填写；检查试验数据是否真实，将试验结果与性能指标对比，以确定其是否符合规范技术要求。不合格的材料不能用在工程上。若发现问题应及时取双倍试样做复试，并将复试合格单或处理结论附于此单生一并存档。同时核查试验结论。2）、检查各试验单代表数量总和是否与总需求量相符。3）、检查报告单产品的种类、产地、筛分析（粒径）、含泥量、试验编号等是否和轻骨料混凝土配合比申请单、通知单相应项目一致。12、装饰装修物资相关表格填写说明：A、依据《建筑装饰装修工程质量验收规范》（GB50210-2001）第3.2.5复试的取样原则、《住宅装饰装修工程施工规范》（GB50327-2001）、《民用建筑工程室内环境污染控制规范》（GB50325-2001）、《木结构工程施工质量验收规范》（GB50206-2002）、《室内装饰装修材料人造板及其制品、内墙涂料等有害物质限量标准》（GB18580-2001～GB18587-2001）、《建筑材料放射性核素限量》（GB6566-2001）和与标准配套使用的行政法规及建筑装饰装修行业管理法规等执行。B、建筑装饰装修工程应对以下物资及其性能指标时复试：1）、抹灰及粘贴板格用水泥的凝结时间、安定性和抗压强度；2）、室内用人造板和饰面人造木板的甲醛含量；3）、室内用天然花岗石的放射性；4）、外墙陶瓷面砖吸水率，寒冷地区处墙陶瓷面砖的抗冻性；5）、吊顶、轻质隔墙和细部工程使用的安全玻璃的安全性能（政府文件要求）。13、预应力工程物资相关表格填写说明：A、预应力工程物资主要包括预应力筋、锚（夹）具和连接器、水泥和预应力筋用螺旋管等；B、主要物资应有质量证明文件，包括出厂合格证、检测报告等；C、预应力筋、锚（夹）具和连接器等应有进场复试报告。涂包层和套管、82\n孔道灌浆用水泥及外加剂应按照规不定取样复试，有复试报告；D、预应力混凝土结构所使用的外加剂的检测报告应有氯化物含量检测内容，严禁使用含氯化物的外加剂。14、钢结构工程物资相关表格填写说明：A、钢结构工程物资主要包括钢材、钢构件、焊接材料、连接用紧固件及配件、防火防腐涂料、焊接（螺栓）球、封板、锥头、套管和金属板等；B、主要物资应有质量证明文件，包括出厂合格证、检测报告和中文标志等；C、按规定应复试的钢材必须有复试报告，并按规定实行有见证取样和送检；D、重要钢结构采用焊接材料应有复试报告，并按规定实行有见证取样和送检；E、高强度大六角螺栓连接副和扭剪型高强度螺栓连接副应有扭矩系数和紧固轴力（预拉力）检测报告，并按GB50205-2001规定做进场复试，实行有见证取样和送检；F、防火涂料应有相应资质等级检测机构出具的检测报告。15、木结构工程物资相关表格填写说明：A、木结构工程物资主要物物资包括方木、原木、胶合木、胶合剂和钢连接件等。B、主要物资应有质量证明文件，包括产品合格证、检测报告等。C、按规定必须复试的木材和钢件应有复试报告。D、木构件应有含水率试验报告。E、木结构用圆钉应有强度检测报告。16、幕墙工程物资相关表格填写说明：A、玻璃幕墙施工工程一般为专业承包工程，承包单位应具有持续、有效的质量管理体系，确保工程质量。总包单位应严格评价、选择分供方，按“建筑幕墙工程专业承包企业资质等级标准”验证其资质等级、施工执照、生产能力、施工业绩、服务质量等。B、所有玻璃幕墙的设计、制作和安装施工都应进行全过程的质量控制，并应符合装饰装修的国家法律条文、《玻璃幕墙工程技术规范》（JGJ102）、《玻璃幕墙工程质量检验标准》（JGJ/T139）的规定。C、幕墙工程物资主要包括玻璃、石材、金属板、铝合金型材、钢材、粘结剂及密封材料、五金件及配件、连接件和涂料等。主要物资应有质量证明文件，包括产品合格证、检测报告（需有相应资质等级检测机构出具）、商检证等。按规定应复试的幕墙物资必须有复试报告。上述幕墙工程物资应符合现行国家标准规定。D、玻璃幕墙采用铝合金型材应符合《铝合金建筑型材》（GB/T5237）中规定的高精级和《铝及铝合金阳极氧化阳极氧化膜的总规范》（GB8013）的规定。幕墙采用铝合金的阳极氧化膜厚度不应低于GB8013中规定的AA15级，铝合金型材截面大小应经计算确定，铝合金杆件型材截面受力部分的壁厚不应小于3mm。E、玻璃幕墙宜采用岩棉、矿棉、玻璃棉、防火板等不燃烧性或难燃烧性材料作隔热保温材料，同时应采用铝箔或塑料薄膜包装的复合材料，作为防水和防潮材料。硅酮结构胶应采用高模数中性胶，应在有效期内使用，并应进行性能检验及其与接触材料的相容性试验。硅酮结构胶相容性试验报告应由结构胶制造厂进行。82\nF、幕墙工程应对以下物资及其性能进行复试：1）、铝塑复合板的剥离强度；2）、石材的弯曲强度；寒冷地区石材的耐冻融性；室内花岗石的放射性；3）、玻璃幕墙用结构胶的邵氏硬度、标准条件拉抻粘结强度、相容性能试验；石材用结构胶的污染性。G、玻璃幕墙的性能试验包括下列项目：抗风压性能、空气渗透性能、雨水渗透性能、平面内变形性能、保温性能、隔声性能、耐撞击性能。性能检测报告应由物资供应单位提供，所反映的幕墙类型、等级、材料等应与幕墙设计要求和实际进场物资相符。17、材料污染物含量检测报告：A、依据《民用建筑工程室内环境污染控制规范》（GB50325-2001）、室内装饰装修材料人造板及其制品、内墙涂料、混凝土外加剂中等有害物资质限量标准（GB18580-2001～GB18587-2001）、《建筑材料放射性核素限量》（GB6566-2001）和与标准配套使用的行政法规及建筑装饰装修行业管理法规等执行。B、有害物质检测项目：1）、无机非金属建筑材料、装饰材料的放射性指标限量；2）、人造木板及饰面人造木板的甲醛含量；3）、内墙涂料、粘结剂的有总挥发性有机化合物、甲醛（或苯）含量。82\n六、施工记录施工记录是在施工过程中形成的，确保工程质量、安全的各种检查、记录的统称，包括通用施工记录和专用施工记录。1、隐蔽工程检查记录隐蔽工程检查是保证工程质量与安全的重要过程控制检查记录，应分专业、分系统（机电工程）、分区段、分部位、分工序、分层进行。隐蔽工程未经检查或验收未通过，不允许进行下一道工序的施工。对GB50300系列规范未做规定的隐检项目，仍应按照相应规范规定进行隐蔽工程的检查、验收。（进行了隐蔽检查的项目可不填写预检记录表格）A、定义：隐蔽工程：指那些在施工过程中，上道工序的工作结果将被下道工序所掩盖。其自身的质量无法再进行检查的工程。隐检的概念：即对隐蔽工程进行检查，并通过表格的形式将工程隐检项目的质量情况、隐检内容、检查意见、复查结论记录下来，作为以后各项建筑工程的合理使用、维护、改造、扩建的重要技术资料。凡未经过隐蔽工程验收或验收不合格的工程，不得进行下道工序的施工。B、隐检程序和依据：隐检程序：隐蔽工程施工完毕后，由专业工长填写隐蔽工程检查记录表，由项目技术负责人组织监理单位旁站，施工单位质检员、专业工长共同参加，验收符合要求后，由监理单位签署审核意见，并下审核结论。依据：施工图纸（图纸号）、图纸会审、设计变更/洽商（编号）；有关国家现行标准、规范：工程建设国家标准（GB），建筑工程行业标准（JGJ），城镇建设工程行业标准（CJJ），中国工程建设标准化协会标准（CECS），地方标准（DBJ），相关施工方案；材料、构配件、设备出厂质量证明、试（检）验报告；检验批质量验收记录等。C、主工隐检项目：1）、地基基础工程与主体结构工程隐检：a、土方工程：基槽、房心回填前检查基底清理、基底标高情况等。b、支护工程：检查锚杆、土钉的品种、规格、数量、位置、插入长度、钻孔直径、深度和角度等。检查地下连续墙的成槽宽度、深度、垂直度、钢筋笼规格、位置、槽底清理、沉渣厚度等。c、桩基工程：检查钢筋笼规格、尺寸、沉渣厚度、清孔情况等。d、地下防水工程：检查混凝土变形缝、施工缝、后浇带、穿墙套管、埋设件等设置的形式和构造。人防出口止水做法。防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等。e、结构工程（基础、主体）：检查用于绑扎的钢筋品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度和除锈、除污情况、钢筋代换变更及胡子筋处理等。检查钢筋连接型式、连接种类、接头位置、数量及焊条、焊剂、焊口形式、焊缝长度、厚度及表面清渣和连接质量等。1、暗柱内容：82\n1．1、暗柱根部钢筋上水泥浆已清理干净。1．2、办保证暗柱主筋位置准确、采用定距框控制。1．3、柱箍筋绑扎：1．3．1、柱箍筋的个数根据图纸要求确定，第一根箍筋距两端50mm开始设置。1．3．2、在立筋上画箍筋间距线，然后从上往下采用缠扣法绑扎。1．3．3、箍筋的接头应沿柱子立筋交错布置绑扎，箍筋与主筋要垂直，绑扎丝头应向里。1．3．4、暗柱箍筋与墙筋绑扎要求：暗柱箍筋与墙水平筋错开20mm以上，不得并在一起。2、墙体、暗柱、连系梁钢筋：2．1、墙根部钢筋止水泥浆已清理干净。2．2、墙体钢筋已经调整。即位移过要求按1：6调整，一级钢筋弯钩一律朝里，不垂直的调垂直。2．3、起步筋要求：2．3．1、暗柱边每一根墙筋距柱边的距离为50mm。2．3．2、墙第一根水平筋距施混凝土板面50mm。2．3．3、暗柱第一根箍筋距混凝土板面30mm。2．3．4、连系梁距暗柱边箍筋起步50mm。2．3．5、连系梁箍筋入柱一个箍筋50mm。2．4、墙体竖筋搭接处要求：2．4．1、搭接长度不小于45D，搭接处保证有三根水平筋。绑扎范围不少于三个扣。墙体立筋50%错开，其错天距离不小于相邻接头中-中1.3倍搭接长度。2．4．2、墙体水平筋节点要求相邻绑扎接头错开。2．5、竖向梯子筋要求；2．5．1、采用比墙筋大一个规格的钢筋制作，以代替竖筋。2．5．2、顶模筋等于墙厚减2mm。250mm、300mm、350mm、厚的墙顶模筋长度应为：248mm、298mm、348mm。2．5．3、顶模筋自立筋至端头的长度为水平筋保护层加水平筋直径减1mm，如保护层为15mm，Ф12水平筋，长度为15+12-1=26，顶模的根数为3根。顶模筋端头刷好防锈漆。2．5．4、非顶模筋每侧长度为水平筋直径。2．5．5、每段墙竖向梯子筋设置数量要求间距为1m，每段墙2个或2个以上，要求同一标高，绑扎到位。2．6、水平梯子筋的要求：2．6．1、采用短料钢筋制作。2．6．2、水平梯子筋按图制作并符合该段墙的钢筋间距，专墙专用。2．6．3、墙体筋绑扎时设在墙模板口以上300mm，并绑扎到位。2．7、柱的定距框：2．7．1、要求制作准确，绑扎牢固。2．8、保护层要求：2．8．1、柱、墙、梁均采用塑料垫块，符合保护层厚度，钢筋直径和强度要求。82\n2．8．2、设置间距600mm×600mm，呈梅花形布置。2．8．3、梁、柱筋垫块设置在主筋上，墙筋垫块设置在墙水平筋上。2．9、对箍筋的要求：2．9．1、弯钩必须平行，弯钩角度为135·。2．9．2、平直部分为10D，且两根长短一致。2．9．3、弯心符合主筋直径，即与主筋绑扎到位。2．9．4、四个角在同一平面上。2．9．5、绑扎牢固。2．9．6、柱箍筋开口分别设在四个角。2．9．7、对柱、过梁箍筋要求直径，间距符合设计要求。凡要求箍筋加密的，其间距按5D且10CM控制。即大于Ф20以10CM控制，小于Ф20以5D控制。2．9．8、连系梁箍筋要求不倾斜，间距均匀，开口设在上部两边。2．9．9、单支箍按图纸要求设置，弯钩为135·，平直长度为10D。2．10、洞口加筋要求：凡洞口墙筋截断处要加三边开口箍筋。并按图纸要求附加洞口加筋。2．11、连系梁钢筋锚固：2．11．1、长度必须符合设计和规范要求。2．12、梁主筋必须设在箍筋四角，两排主筋间距为钢筋直径小于或等于25mm。3、顶板钢筋：3．1、板筋绑扎前的控制：3．1．1、对墙筋、连系梁筋及施工缝处板筋水泥浆已清理干净。3．1．2、设置水平梯子筋及暗柱定距框。以上各项未做完不得进行板筋绑扎。3．2、网眼尺寸偏差不得超过10mm。3．3、起步筋第一根板筋距墙边尺寸50mm。3．4、绑丝要求：3．4．1、上筋绑丝朝下，下筋绑丝朝上，与钢筋垂直。3．4．2、绑丝甩头长短基本一致，长度不超过50mm。3．4．3、相邻绑丝呈“八”字扣。3．5、混凝土板面钢筋：3．5．1、不准用电弧点焊。3．5．2、有出电线管时应采用“Z”字形钢筋绑扎牢固。3．6、双层网片间的钢筋马凳设置：3．6．1、设置间距不大于1m，且高度满足保护层要求，制作符合要求。3．6．2、马凳高度=板厚—保护层×2—两排钢筋直径。3．7、保护层顶板15mm，梁主筋25mm，偏差不能超过3mm。3．8、板筋垫块：3．8．1、采用塑料垫块，厚度和强度符合保护层要求。3．8．2、垫块间距不大于600mm，梅花型设置。3．9、板面预留洞，周围钢筋预留洞直径大于200mm，小于300mm时，板筋应弯曲张管通过。3．10、钢筋端头锚固要求：锚固至外侧竖筋边。82\nf、预应力工程：检查预留孔道的规格、数量、位置、形状、端部预埋垫板、预应力筋下料长度、切断方法、竖向位置偏差、固定、护套的完整性、锚具、夹具、连接点组装等。g、钢结构工程：检查地脚螺栓规格、位置、埋设方法、紧固等。h、外墙内、处保温构造节点做法。2）、建筑装饰装修工程隐检：a、地面工程：检查各基层（垫层、找平层、隔离层、防水层、填充层、地龙骨）材料品种、规格、铺设厚度、方式、坡度、标高、表面情况、密封处理、粘结情况等。b、抹灰工程：具有加强措施的抹灰应检查基加强构造材料规格、铺设、固定、搭接等。c、门窗工程：检查预埋件和锚固件、螺栓等的规格数量、位置、间距、埋设方式、与框连接方式、防腐处理、缝隙的嵌填、密封材料的粘结等。d、吊顶工程：检查吊顶龙骨及吊件材质、规格、间距、连接方式、固定方法、表面防火、防腐处理、外观情况、接缝和边缝情况、填充和吸声材料的品种、规格、铺设、固定情况等。e、轻质隔墙工程：检查预埋件、连接件、接结筋的规格位置、数量、连接方式、与周边墙体及顶棚的连接、龙骨连接、间距、防火、防腐处理、填充材料设置等。f、饰面板（砖）工程：检查预埋件、后置埋件、连接件规格、数量、位置、连接方式、防腐处理等。有防水构造的部位应检查找平层、防水层的构造做法，同地面工程检查。g、幕墙工程：检查构件之间以及构件与主体结构的连接节点的安装及防腐处理；幕墙四周、幕墙与主体结构之间间隙节点的处理、封口的安装；幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装；幕墙防雷接地节点的安装等。h、细部工程：检查预埋件、后置埋件和连接件的规格、数量、位置、连接方式、防腐处理等。3）、建筑屋面工程隐检：检查基层、找平层、保温层、防水层、隔离层材料的品种，规格、厚度、铺贴方式、搭接宽度、接缝处理、粘结情况；附加层、天沟、檐沟、泛水和变形缝细部做法、隔离层设置、密封处理部位等。4）、建筑给水、排水及采暖工程隐检；建筑电气工程隐检；通风与空调工程隐检；电梯工程隐检；智能建筑工程隐检项目及内容风专业施工资料相关要求。D、填写要求：隐检记录按实际检查时间填写，能反映工程实际情况，可以作为今后合理使用，维护、改造、扩建的重要技术资料。要求填写项目齐全，日期必须注明年月日。工程名称与图纸图签中一致。在隐检中一次验收未通过，应注明不合格内容，并在“复查记录”一栏中注明三次检查意见，在复查中仍出现不合格项，则按ISO9001：2000（不合格品管理程序）进行处置。“隐检项目”栏：应具体写明（子）分部工程名称和施工工序主要检查内容。隐检项目栏填写举例：桩基工程钢筋笼安装、支护工程锚杆安装、门窗工程（预埋件、锚固件或螺栓安装）、吊顶工程（龙骨、吊件、填充材料安装）。“隐检部位”栏：“层”填写地上/地下层；“轴”填写横起止轴/纵起止轴，轴线数字码、英文码标注须带圆圈；“标高”填写墙柱梁板起止标高或顶标高；“部位”填写具体楼层段的墙住梁板。“主要材料名称及规格/型号”82\n：应填写详细具体，与工程实际相符，如钢筋绑扎、填写钢筋、绑扎丝及具体规格等。“隐检内容”栏：必须按标准、规范将隐检的项目、具体内容描述清楚，要点突出且展开，条理清晰，如配筋情况、各类工程做法等并附简图。（严禁照抄条文或填写笼统模糊简单、内容不全）。2、预检记录：预检记录是对施工重要工序进行预先质量控制检查记录，为通用施工记录，适用于各专业。A、预检概念：预检是在自检的基础上由质量检查员、专业工长对施工过程某重要工序进行把关检查，把工作中的偏差检查记录下来，并加以认真解决。预检是防止质量事故发生的有效途径，预检合格方可进入下道工序施工。B、预检程序和依据：1）、预检程序：需预检的分项工程项目完工后，班组填写自检、互检记录表，专业工长核定后填写预检记录，项目技术负责人组织，由专业质检员、专业工长参加验收。未经预检或预检未达到合格标准不得进入下道工序。2）、施工图纸（图纸号）、图纸会审、设计变更/洽商（编号）；有关国家现行标准、规范：工程建设国家标准（GB），建筑工程行业标准（JGJ），城镇建设工程行业标准（CJJ），中国工程建设标准化协会标准（CECS），地方标准（DBJ），相关施工方案；检验批质量验收记录等。C、预检项目及内容：1）、模板：检查几何尺寸、轴线、标高、预埋件及预留孔位置、模板牢固性、接缝严密性、起拱情况，清扫口留置、模内清理、脱模剂涂刷、止水要求等；节点做法，放样检查。2）、设备基础和预制构件安装：检查设备基础和预制构件安装位置、混凝土强度、标高、几何尺寸、预留孔、预埋件等。3）、地上混凝土结构施工缝：检查留置方法、位置、接槎处理等。D、预检记录填写要求：预检记录按实际检查时间填写，能反映工程实际情况，可以作为今后合理使用，维护、改造、扩建的重要技术资料。要求填写项目齐全，日期必须注明年月日。工程名称与图纸图签中一致。在隐检中一次验收未通过，应注明不合格内容，并在“复查记录”一栏中注明三次检查意见，在复查中仍出现不合格项，则按ISO9001：2000（不合格品管理程序）进行处置。“预检项目”栏：如模板、施工缝、半成品钢筋加工制作（梯子定位筋、马凳铁、箍筋等）。“预检部位”栏：“层”填写地上/地下层；“轴”填写横起止轴/纵起止轴，轴线数字码、英文码标注须带圆圈；“标高”填写墙柱梁板起止标高或顶标高；“部位”填写具体楼层段的墙住梁板。“主要材料名称或设备规格/型号”：应填写详细具体，与工程实际相符，如钢模板、架管等。“隐检内容”栏：必须按标准、规范将预检的项目、具体内容描述清楚，要点突出且展开，条理清晰，如模板工程（节点做法、放样检查）、地上混凝土结构施工缝、半成品钢筋加工制作并附简图。（严禁照抄条文或填写笼统模糊简单、内容不全）。3、施工检查记录：82\n按照现行规范要求进行施工检查的重要工序，且本书无相应施工记录表格的，应填写本表。本表适用于各专业。对于施工过程中影响质量、观感、安装、人身安全的工序，尤其是建筑与结构工程中的砌筑工程、装饰装修工程等应在过程中做好过程控制检查并填写本表。（表C5-3）中“检查依据”、“检查内容”、“检查结论”栏填写要求同隐检、预检记录相关规定。4、交接检查记录：1）、本表适用于不同施工单位之间移交检查，当前一专业工程施工质量对后续专业工程施工质量产生直接影响时，应进行交接检查。须强调一点，不同工序之间交接应填写《工序交接检查记录》。可自行设定，不使用《交接检查记录》。2）、交接检查记录（表C5-4）填写有关要求：建筑与结构工程应做交接检查的项目有（即“交接内容”栏）：支护与桩基工程完工移交结结构工程；粗装修完工移交给精装修工程；设备基础完工移交给机电设备安装；结构工程完工移交给幕墙工程等。《交接检查记录》中“见证单位”的规定：当在总包管理范围内的分包单位之间移交进，见证单位就为“总包单位”；当在总包单位和其他专为分包单位之间移交时，见证单位应为“建设（监理）单位”。“检查结果”、“见证单位意见”栏填写：经检查，交接项目已按施工图纸、有关的设计变更文件施工完毕，符合设计要求、施工质量验收规范规定，同意交接。5、地基验槽检查记录：建筑物应进行施工验槽，检查内容包括基坑位置、平面尺寸、持力层核查、基底绝对高程和相对标高、基坑土质及地下水位等，有桩技护或桩基的工程还应进行桩的检查。地基验槽检查记录应由建设、勘察、设计、监理、施工单位共同验收签认。如地基验槽未通过、需要进行地基处理，应由勘察、设计单位提出处理意见并填写地基处理记录。A、基坑验收内容：1）、依据地质勘察报告验收地基土质是否与报告相符合，核对基坑的土质和地下水情况，是否与勘察报告一致。2）、依据图纸核查基坑的位置、平面尺寸、基槽底标高等是否符合设计文件。3）、若地基土与报告不相符，则需办理地基土处理洽商。对人工处理的地基，应按有关规范和设计文件的要求进行验收。4）、审查钎探报告：包括钎探点布置图及钎探记录。检查基杭底面以下有无空穴、古墓、古井、防空掩体、地下埋设物及其他变异。5）、对深基础、还应检查基坑对附近建筑物、道路、管线是否存在不利影响。B、预制桩基验收内容：1）、施工前必须按照规范或设计要求作试桩，试桩的数量、做法应符合规定，试桩记录和质量检验报告应满足规范和设计要求。2）、每根预制桩均应有完整的贯入度记录，锤击数、桩位图及桩的编号、截面尺寸、长度、入土深度、桩位偏差、施工机械、施工日期等。3）、沉桩过程中，应对土体侧移和隆起、超孔隙水压力、桩身应力与变形、沉桩对相邻建筑物与设施的影响有无异常进行监测。4）、必须按规定对桩位进行抽样检测，检测结果应合格。82\nC、对钻孔或挖孔灌注桩验收内容：1）、检查成孔过程中有无缩径和塌孔，成孔垂直度，沉渣或虚土、孔底土扰动以及持力层均应符合设计要求。2）、钢筋规格与钢筋笼制作应符合设计要求。3）、混凝土的材料、配合比、坍落度、制作方法等，均应符合规范和设计要求。4）、浇注混凝土进，混凝土面标高与导管管口标高控制应适当，混凝土贯入量应符合设计要求。5）、对大直径挖孔桩，应有专人下入孔内，对开挖尺寸，有无虚土、岩土条件等进行检验。6）、按规定必须对桩进行抽样检测的，检验结果应合格。D、地基验槽检查记录（表C5-5）填写：“验槽内容”栏：按表格设计格式填写，明确具体位置；第“4”条若建筑工程无桩基或人工技护，在“”划“/”。“检查意见”栏；如经检查：基坑位置、平面尺寸、持力层核查、基底绝对高程和相对标高符合设计要求；基坑土质符合地质勘察报告（编号××），地基土局部存在一处枯井，处理方案见洽商（编号××）。6、地基处理记录：地基处理一般包括地基处理方案、地基处理的施工试验记录、地基处理检查记录。处理结果应符合架固的原理、技术要求、质理标准等。A、地基处理方案：基槽挖至设计标高，经勘察、设计、建设（监理）、施工单位共同验槽，对实际地基与地质勘察报告不相符或不符合设计要求的基槽，拟定处理方案并办理全过程洽商。处理方案中应有工程各称、验槽时间、钎探记录分析。标注清楚需要处理的部位；写明需要处理的实际情况、具体方法及是否达到设计、规范要求。最后必须设计、勘察人员签认。B、地基处理的施工试验记录：1）、灰土、砂、砂石三合土地基应有土质量干密度或贯入度试验记录，并应做击实试验，提出最大干密度、最佳含水率及根据密实度的要求提供最小干密度的控制指标。混凝土地基应按规定取试样，并做好强度试验记录。2）、重锤夯实地基就有试夯报告及最后下沉量和总下沉量记录。试夯后，分别测定和比较坑底以下2.5m以内，每隔0.25m深度处，夯实土与原状土的密实度，其试夯密实度必须达到设计要求；施工前，应在现场进行试夯，选定夯锤重量（2～3t）、锤底直径和落距（2.5～4.5m）锤重与底面积的关系应符合锤重在底面上的单位静压力为1.5～2.0N/CM2试夯结束后应做试夯报告及试夯记录，同时在夯实工程中，应做好重锤夯实施工记录。3）、强夯地基应对锤重（常用：10～25t；最大：40t）、间距（5～9m）、夯基点布置及夯击次数做好记录。C、地基处理检查记录（表C5-6）填写要求：地基处理记录内容包括地基处理依据、方式、处理部位、深度及处理结果等，当地基处理范围较大，内容较多，用文字描述较困难时，应附简图示意。地基处理完成，应由勘察、设计单位复查（填写在“检查意见”栏），如勘察、设计单位委托监理单位进行复查，应有书面的委托记录。82\n“处理依据及方式”栏：依据：施工图纸（图纸号）、设计变更/洽商（编号）；有关国家现行标准、规范：如《建筑地基基础工程施工质量验收规范》（GB50202-2002）、《建筑地基处理技术规程》（JGJ79-2002/J220-2002）及相关方案、技术交底等。“处理部位及深度”栏：绘制拟处理基槽（坑）平面图、竖向简图，含处理范围位置、重要控制轴线、尺寸、标高、放坡边线、基槽断面尺寸、深度及指北针方向、具体的图各。“处理结果”西半球；按地基处理方案/洽商采取的施工处理过程、措施及具体做法。“检查意见”栏；由勘察、设计单位复查后填写，符合设计要求和规范规定。7、地基钎探记录：A、钎探记录用于检验浅层土（如基槽）的均匀性，确定地基的容许承载力及检验填土的质量。钎探前应绘制钎探点平面布置图（应与实际基槽（坑）一致），确定钎探点布置及顺序编号，标出方向及得要控制轴线。按照钎探图及有关规定进行钎探并记录。钎探中如发现异常情况，应在地基钎探记录表的备注栏注明。需地基处理时，应将处理范围（平面、竖面）标注在钎探点平面布置图上，并液注明处理依据。形式、方法（或方案）以洽商记录下来，处理过程及取样报告等一同汇总进入档案。B、以下情况可停止钎探：1）、若贯入30CM的锤击数超过100或贯入10CM的锤击数超过50，可停止贯入。2）、如基坑不深处有承压水层，钎探可造成冒水涌砂，或持力层办砾石层或卵石层，且厚度符合设计要求时，可不进行钎探。如需对下卧层继续做试验，可用钻具钻穿坚实土层后再做试验。3）、专业工长负责钎探的实施，并做好原始记录。钎探日期要根据现场情况填写，各步锤击数为7步。8、混凝土浇筑申请书：A、正式浇筑混凝土前，应检查各项准备工作（如钢筋、模板工程检查；水电预埋检查；材料、设备及其它准备等），自检合格由施工现场工长填写混凝土浇筑申请书，报监理单位批准后方可浇筑混凝土。B、混凝土浇筑申请书填写要求：表中各项都应根据实际情况填写清楚、齐全、不得有缺项、漏项。“施工准备检查”栏；准备工作应逐条完成，并在相应“□”内打“√”；“审批意见”栏；可写为：原材料、机械设备及施工人员已就位；施工方案及技术交底已落实；计量设备已准备完毕；各种隐、预检、水电预埯工作已完成。9、预拌混凝土运输单：预拌混凝土供应单位应随车向施工单位提供预拌混凝土运输单，内容包括工程名称、使用部位、供应方量（与工程实际用量相符）、配合比、坍落度、出站时间、到场时间和测定现场实测坍落度等。10、混凝土开盘鉴定：A、用于承重结构及搞渗防水工程使用的混凝土，开盘鉴定是指第一次使用的配合比，第一盘搅拌时的鉴定。82\nB、采用预拌混凝土的、应对首次使用的混凝土配合比在混凝土出厂前，由混凝土供应单位自行组织相关人员进行开盘鉴定。C、采用现场搅拌混凝土的，应有项目部组织监理单位、搅拌机组、混凝土试配单位进行开盘鉴定工作，共同认定试验室签发的混凝土配合比确定的组成材料是否与现场施工所用材料相符，以及混凝土拌和物性能是否满足设计要求和施工需要。开始生产时应至少留置一组标准养护试件，作为验证配合比的依据。检验方法：检查开盘鉴定资料和试件强度试验报告。表中各项都应根据实际情况填写清楚、齐全、不得有缺项、漏项。要有明确的鉴定结果和鉴定结论，签字齐全。11、混凝土拆模申请单：A、在拆除现浇混凝土结构板、梁、悬臂构件等底模和柱墙侧模前，应填写本表并附同条件混凝土强度报告，报项目专业技术负责人审批，通过后方可拆模。B、GB50204-2002中4.3模板拆除和附录D结构实体检验用不同条件养护试件强度检验有关规定要求。C、“审批意见”栏：该部位混凝土强度等级符合设计要求和GB50204-2002中4.3模板拆除和附录D规定要求，同意拆模。（同条件混凝土抗压强度报告另附）12、混凝土搅拌测温记录：冬季混凝土施工时，应进行搅拌测温（包括现场搅拌、商品混凝土）并记录。混凝土冬季施工搅拌测温包括大气温度、原材料温度、出罐温度、入模温度等。测温的具体要求应有书面技术交底、执行人必须按照规定操作。原始记录签字完毕后交资料员归档。“现场搅拌或商品混凝土”字样填入“备注”栏。表格中各温度值需标注正负号。13、混凝土养护测温记录：A、混凝土的冬期施工应符合国家现行标准《建筑工程冬期施工规程》（JGJ104）和施工技术方案的规定。B、测温起止时间指室外日平均气温连续5D低于5·C时起，至室外日平均气温连续5D高地5·C冬施结束。掺加防冻剂的混凝土未达到抗冻临界强度（4MPa）之前每隔2H测量一次，达到抗冻临界强度（4MPa）且温度变化正常，测温间隔时间可由2H调整为6H。C、混凝土冬施养护测温应先绘制测温布置图（标明具体部位名称），包括测温点的部位、深度等。测温记录应包括大气温度、各测温孔的实测温度、同一时间测得的积压测温孔的平均温度和间隔时间等。此处还应进行成熟度计算（本次、累计）。表格中各温度需标注正负号。D、关于测温的项目、测温次数和测温孔设置按要求执行现行有关标准规定。14、在体积混凝土养护测温记录:大体积混凝土施工应对入模时的大气温度、各测温孔温度、内外温差和裂缝进行检查和记录。大体积混凝土养护测温应附测温点布置图，包括测温点的布置部位、深度等。表格中各温度值需标注正负号。15、构件吊装记录：A、构件吊装记录适用于预制混凝土框架结构及大型预制混凝土构件、钢构件、木构件的安装。吊装记录内容包括构件的名称、安装位置、搁置与搭接长度、接头处理、固定方法、标高等。B、有关构件吊装规定、允许偏差和检验方法见相关规范。C、构件吊装记录填写要求：82\n1）、表中各项均应填写清楚、齐全、准确。另附吊装附图：2）、另附吊装附图：构件类别、型号、编号位置应与平面图及结构吊装施工记录一致，并写图名；3）、安装位置：平面位置，用轴线表示；标高检查：构件底部标高搁置与搭接尺寸：构件在支座上的搭接长度；接头（点）处理：具体处理方式；固定方法：与结构连接的连接方法；4）、备注栏：可注明安装过程出现的问题、如何处理以及质量情况等。质量情况：构件处观质量情况及吊装节点处理的质量情况。16、焊接材料烘培记录：焊接材料使用前的烘培将直接影响焊接质量，因此应烘培的焊接材料在使用前必须按要求烘培，留存烘培记录。有关规定及要求见施工物资——钢筋（材）相关规定。17、地下工程防水效果检查记录：A、为保证地下防水工程施工质量，强化地下防水工程的质量验收，《地下防水工程施工质量验收规范》（GB50208-2002）中第8.0.8条及附录C增加了关于地下结构验收的渗漏水检查的规定，检查内容包括裂缝、渗漏部位、大小、渗漏情况、处理意见等。当地下结构工程存在渗漏水现象时，必须按实际情况，绘制地下工程“背水内表面的结构工程展开图”，作为地下防水工程验收必备条件。并且地下防水效果检查已列入单位工程重要的安全、功能检查项目、必须引起高度重视。B、填写要求：“检查方法及内容”栏：按《地下防水工程施工质量验收规范》（GB50208-2002）中第8.0.8条及附录C和施工技术方案填写。“检查结果”栏：经检查：背水内表面的混凝土墙面无湿渍及渗水现象，防水工程质量验收合格，符合设计及《地下防水工程质量验收规范》（GB0208-2002）要求。18、防水工程试水检查记录：A、凡有防水要求的房间应有防水层及装修后的蓄水检查记录。卫生洁具安装完成后应做100%的二次蓄水试验，质检员检查合格签字记录。检查内容包括蓄水方式、蓄水时间（不得少于24H），蓄水深度（最浅处不应小于20mm）、水落口及边缘的封堵情况和有无渗漏现象等。B、屋面工程完工后，应对细部构造（屋面天沟、檐沟、檐口、泛水、水落口、变形缝、伸出屋面管道等）、屋面高低跨、女儿墙根部、出层面的烟（风）道、接缝处和保护层进行雨期观察或淋水、蓄水检查。淋水试验持续时间不得小于2H；做蓄水检查的屋面，蓄水时间不得少于24H，蓄水深度最浅处不应小于20mm。C、表格中“检查方法及内容”：应注意特殊部位蓄水检查方法，如厕浴间管根处，地漏处和屋面细部构造等。19、通风（烟）道、垃圾道检查记录：A、建筑通风道（烟道）应全数做通（抽）风和漏风、串风试验，并做检查记录。B、垃圾道应全数检查畅通情况，并做检查畅通情况，并做检查记录。注：1）、主烟（风）道可先检查，检查部位按轴线记录；副烟（风）道可按户门编号记录。2）、检查合格记“√”，不合格记“×”。82\n3）、第一次检查不合格记录“×”，复查合格后在“×”后面记录“√”20、支护与桩（地）基工程施工记录:A、基坑技护变形监测记录：在基坑开挖和支护结构使用期间，应以设计指标及要求为依据进行过程监测，如设计无要求，应按规范规定对支护结构进行监测，并做变形监测记录。B、桩施工记录：桩（地）基施工应按规定做桩施工记录，检查内容包括孔位、孔深、孔径、桩体垂直度、桩顶标高、桩位偏差、桩顶完整性和接桩质量等。C、桩施工记录应由有相应资质的专业施工单位负责提供。21、预应力筋张拉记录（一）、（二）：预应力工程的张拉施工是影响施工质量、安全的重要工序，必须加强过程质量控制，做好张拉施工记录。按《混凝土结构工程施工质量验收规范》（GB50204-2002）中预应力分项工程规定执行。A、资质证明：现场从事预应力工程施工应由有相应资质的专业施工单位负责并提供记录。B、预应力工程施工资料主要内容：1）、锚夹具、预应力筋质量证明；2）、预检记录、隐检记录、应力检测和检验批质量验收记录；3）、施工方案（技术交底）：重点要反映出工程特点，施工强度要求，预应力筋分布情况，张拉力数值，张拉工艺理论伸长值计算等；4）、预应力筋张拉记录（一）包括预应力施工部位、预应力筋规格、平面示意图、张拉程序、应力记录、伸长量等；预应力筋张拉记录（二）对每根预应力筋的张拉实测值进行记录。5）、张拉设备校验应由具有计量设备检定资格的单位完成。6）、预应力张拉施工应实行见证管理，按规定做见证张拉记录。预应力张拉原始施工记录应归档保存。7）、有粘结预应力灌浆记录：后张法有粘结预应力筋张拉后应灌浆，并做灌浆记录，记录内容包括灌浆孔状况、水泥浆配比状况、灌浆量，并有灌浆点简图和编号等。8）、预应力工程施工试验记录：a、预应力工程用混凝土应按规范要求留置标养、同条件试块，有相应抗压强度试验报告。b、有粘结预应务工程灌浆用水泥浆应有性能试验报告。预应力孔道灌浆一般为素水泥浆。为减少泌水率，获得饱满、密实的灌浆效果，灌浆用水泥浆的水灰比和泌水率应符合规范要求。同时，密实的水泥浆既能为预应力筋提供可靠的防腐保护，又能提供有效的粘结力保证预应力筋与混凝土工共同工作，规范规定其抗压强度不应小于30N/mm2。c、冷拉钢筋和调直后的冷拔低碳钢丝的机械性能试验。d、钢筋的点焊、对焊及焊接件件电弧焊的机械性能试验。22、钢结构工程施工记录：A、构件吊装记录：钢结构吊装应有《构件吊装记录》，吊装记录内容包括构件名称、安装位置、搁置与搭接长度、接头处理、固定方法、标高等。B、烘焙记录：82\n钢结构焊工必须持证上岗，并在其考试合格项目及其认可范围内施焊，注意检查焊工合格证的有效期。钢结构焊接材料是指焊条、焊丝、焊剂和瓷环等，在使用前，应按规范规定和产品说明书要求进行烘焙，有烘焙记录。C、钢结构安装施记录：1）、钢结构主要构件指钢屋（托）架、桁架、钢梁、钢柱等，应按规范规定做安装施工记录。依据《钢结构工程施工质量验收规范》（GB50205-2001），钢结构的安装偏差检查涉及的项目和内容很多，可以说钢结构工程的重要构件、单元均应做安装偏差的检查，且允许偏差检查应符合设计及规范的要求。钢结构的整体垂直度和整体平面弯曲的安装允许偏差为强制性条文（GB50205-2001）中10.3.4及11.3.5，必须严格执行；钢网架的挠度值检查为强制性条文（GB50205-2001）中12.3.4，必须严格执行。网架（索膜）结构的施工记录可参考钢结构施工记录。2）、钢结构主要受力构件安装应检查垂直度、侧向弯曲等安装偏差，并做施工记录；3）、钢结构主体结构在形成空间刚度单元并连接固定后，应检查整体垂直度和整体平面弯曲度的安装偏差，并做施工记录。4）、钢网架结构总拼完成后及屋面工程完成后，应检查挠度值和其他安装偏差，并做施工记录。D、钢结构安装施工记录应由有相应资质的专业施工单位负责提供。23、木结构工程施工记录：A、应检查木桁架、梁和柱等构件的制作、安装、屋架安装允许偏差和屋盖横向支撑的完整性等，并做施工记当。B、木结构工程施工记录应由有相应资质的专业施工单位提供。24、幕墙工程施工记录：A、幕墙注胶检查记录：幕墙注胶应做施工检查记录，检查内容包括宽度、厚度、连续性、均匀性、密实性和饱满度等。B、幕墙淋水检查记录；1）、幕墙工程施工完成后，应在易渗漏部位进行淋水检查，并做淋水检查记录，填写《防水工程试水检查记录》。2）、幕墙工程施工记录应由有相应资质的专业施工单位提供。82\n七、施工试验记录施工试验记录是根据设计要求和规范规定进行试验，记录原始数据和计算结果（试验单位向委托单位提供电子版试验数据），并得出试验结论的资料统称。1、回填土：A、回填土包括素土、灰土、砂和砂石地基、土工合成材料地基、粉煤灰地基的夯实填方，桩基、基坑、基槽、管沟的回填夯实以及其他回填夯实。为有效控制回填质量，国家有关标准结不同工程部位的土方压实度指标都有明确规定，因此土方工程应测定土的最优含水量时的最大干密度，并有土工击实试验报告。压实填土包括分层压实和分层夯实的填土。当利用压实填土作为建筑工程的地基持力层时，在平整场地前，应根据结构类型、填料性能和现场条件等，对拟压实的填土提出质量要求。B、压实填土的质量经压实系数λc控制。并应根据结构类型和压实填土所在部位确定。压实填土的质量控制结构类型填土部位压实系数控制含水量砌体承得结构和框架结构在地基主要受力层范围内≥0.97ωop=±2%在地基主要受力层范围下≥0.95排架结构在地基主要受力层范围内≥0.96在地基主要受力层范围下≥0.94注：1）、压实系数λc为压实填土的控制干密度ρd与最大干密度ρdmax的比值，ωop为最优含水量。2）、地坪垫层以下及基础底面标高以上的压实填土，压实系数不应小于0.94。C、回填土试验取样方法：1）、环刀法：每段每层进行试验，应在夯实层下半部（至每层表面经下2/3处）用环刀取样。本试验方法适用于细粒土。2）、灌砂法：用于级配砂再回填或不宜用环刀法取样的土质。采用灌砂法取样进，取样数量可较环刀法适当减少，取样部位应为每层压实的全部深度。本试验方法适用于现场测定原状砂和砾质土的密度。3）、灌水法；本试验方法适用于测定粗粒土的密度。2、土工击实试验报告：重要的、大型的或设计有要求的填方工程，在施工以前应对填料作击实试验，求出填料的干土质量密度即含水量关系图线，并确定其最优含水量、最大干密度，并根据设计压实系数，计算出控制指标（控制干密度）。对于一般的小型工程又无击实试验条件的单位，控制干密度可按施工规范计算。3、回填土试验报告：82\nA、土工击实试验报告，回填土试验报告填写和检验方法及有关规定：1）、试验报告子目填写齐全，步数、取样位置简图（平面、剖面）需标注完整、清晰准确，符合要求。其中点数与步数的确定（基槽）：基槽点数=周长÷（10～20）；基槽步数=（底标高—顶标高）÷（夯实厚度）2）、“工程名称及施工部位”要写具体，名称应与图签和施工组织设计一致；部位明确（如柱基、地基处理等）3）、“委托单位”要写具体，名称应与施工组织设计一致；4）、“回填土种类”应填素土、灰土（如2：8灰土），砂或级配石等；5）、“要求压实系数、控制干密度”按设计要求，施工规范和经试验计算确实数据为准。B、素土、灰土、砂或级配石回填应按设计要求办理、当设计无要求进，控制干密度ρd（g/cm3）应符合下列标准：素土：一般应≥1.65，粘土可降代10%；灰土：粉土≥1.55，粉质粘土≥1.50，粘土≥1.45；砂不小于在中密状态时的干密度，中砂1.55～1.60；级配砂石2.1～2.2。步数：夯实后素土每步厚度为15cm；灰土每步厚为20cm；冬期施工夯实厚度宜为10～15cm。C、合格判定；填土压实厚的干密度，应有90%以上符合设计要求，其余10%最低值与设计值的差不得大于0.08g/cm3，且不得集中。D、报告中应按规范要求绘制回填土取点平面、剖面示意图，标明重要控制轴线、尺寸；分段、分层（步）取样，指北针方向等。现场取样步数、点数须与试验报告各步、点一一对应，并注明回填土的起止标高。E、回填土种类、取样（注：按现场施工部位、工序、时间不同分别进行）、试验时间应与其它资料交圈吻合，相关资料有：地质勘察报告、地基验槽及隐检记录、施工记录、设计变更/洽商、检验批质量验收记录等。4、钢筋连接试验报告：A、用于焊接、机械连接钢筋的力学性能和工艺性能应符合现行国家标准。B、正式焊（连）接工程开始前及施工过程中，应对每批进场钢筋，在现场条件下进行工艺检验。工艺检验合格后方可进行焊接或机械连接的施工。C、钢筋焊接接头或焊接制品，机械连接接头应按焊（连）接类型和验收批的划分进行质量验收并现场取样复试。承重结构工程中的钢筋连接接头应按规定实行有见证取样和送检的管理。D、对于采用新型钢筋焊（连）接施工工艺的，技术提供单位必须提供有效检测机构出具的型式检测报告。焊（连）接操作工人必须经考试合格并邓得有关主管部门的岗位证书，持证工人应在其考试合格项目及认可范围内施焊。E、检验方法及要求：1）、检查报告单上各项目是否齐全，试验结果及结论是否准确、真实、无未了项，试验室签字是否盖章齐全；2）、检查试验编号、委托编号是否填写；3）、试验数据是否达到规范规定标准值；若发现问题应及时取双倍试样做复试或报有关部门处理品，并将复试合格单或处理品结论附于此单后一并存档；4）、核对使用日期，不允许先使用后试验。5、砂浆配合比申请单、通知单：82\n委托单位应根据设计强度等级、技术要求、施工部位、原材料情况等，向试验部门提出配合比申请单，试验部门依据配合比申请单签发配合比通知单；6、砂浆抗压强度试验报告：A、承重结构的砌筑砂浆试块，应按规定实行有见证取样和送检；B、检验方法及要求：1）、检查报告单上各项目是否齐全，所有子项必须填写清楚、具体、不空项。2）、应按照施工图纸要求，检查砂浆配合比及砂浆强度报告中砂浆种类、强度等级与使用的原材料种类、试验编号以应其原材试验报告、配合比通知单及砂浆强度报告中相应项目是否相吻合，试件成型日期、实际龄期、养护方法、组数、试验结果及结论是否符合设计要求和施工规范规定：准确、真实、无未了项，试验室签字盖章是否齐全；检查试验编号、委托编号是否填写；3）、试验数据是否达至规范规定标准值；若发现问题应及时取双倍试样做复试或报有关部门处理，并将复试合格单或处理结论附于此单生一并存档。7、砌筑砂浆试块强度统计、评定记录：A、单位工程试块抗压强度数理统计应安砌筑砂浆的验收批进行（分为地基基础、主体结构完成后；工程所用各品种、各强度等级的砂浆都应分别进行统计评定）。B、砌筑砂浆的验收批，同一类型、强度等级的砂浆试块应不小于3组。当同一验收批只有一组试块时。该组试块抗压强度的平均值必须大于或等于设计强度等级所对应的立方体抗压强度。砂浆强度就以标准养护，龄期为28天的试块抗压试验结果为准。C、当施工中或验收时出现下列情况，可采用现场检测方法对砂浆和砌体强度进行原位检测或取样检测，判定其强度，并应由有资质等级的检测单位出具的检测报告。1）、砂浆试块缺乏代表性或试块数量不足。2）、对砂浆试块的试验结果有怀疑或争议。3）、砂浆试块的试验结果，不能满足设计要求。D、表中“结论”栏应填写为：依据GB50203-2002第4.0.12条标准，评定为合格。8、混凝土配合比申请单、通知单：A、现场搅拌混凝土应有配合比申请单和配合比通知单。预拌混凝土应有试验室签发的配合比通知单。委托单位应依据设计强度等级、技术要求、施工部位、原材料情况等向试验部门提出配合比申请单，试验部门依据配合比申请单签发配合比通知单。B、混凝土拌制前，尖测定砂、石含水率并根据测试结果调整材料用量，提出施工配合比。检查数量：每工作班检查一次；检验方法：检查含水率测试结果和施工配合比通知单。9、混凝土抗压强度试验报告：A、应有按规定留置龄期为28天标准试块和相应数量同条件养护试块的抗压强度试验报告。冬施混凝土应增加两组试块：一组测抗冻临界强度，约37天，应与测温结合起来，在结构温度降到抗冻剂规定温度前试压，判断是否超过抗冻强度4Mpa，如达不到4Mpa，继续降温，则有可能冻坏，应增回保温、加热养护等措施，使受冻面强度超过4Mp82\na。另一组冬施转常温度、冬施转常温后再养护28天，即次年试压所得到的混凝土强度。B、抗压强度试块、抗渗性能试块、同条件养护试块留置方式和取样数理及必试项目按本书第三章和GB50204-2002附录D规定进行。C、用于结构实体检验用的同条件养护试件，应在达到等效养护龄期时进行强度试验。等效养护龄期应根据同条件养护试件强度与在标准养护条件下28D龄期试件强度相等的原则确定。等效养护龄期可取按日平均温度逐目累计达到600·C时所对应的龄期，0·C及以下的龄期不计入；等效养护龄期不应小于14D，也不宜大于60D。试件从养护地点取出后，应尽快试验，以免试件内部的温湿度发生显著变化。D、承重结构的混凝土抗压强度试块，应按规定实行有见证取样和送检。结构由有不合格批混凝土组成的，或未按规定留置试块的，应有结构处理的相关资料；需要检测的，应有由应资质检测机构检测报告，并有设计单位出具的认可文件。E、预防混凝土工程碱集料反应应执行北京市建委、规委联合发布的《预防混凝土工程碱集料反应技术管理规定（试行）》（京建科[1999]230号）的规定。依据规定，对于Ⅱ、Ⅲ工程应采取控制和减少碱集料反应的措施，以提高混凝土质量，延长混凝土寿命，规定要求施工方案中应制定预防混凝土碱集料反应的技术措施；混凝土原材料的碱活性和碱含量的检测报告；现场使用混凝土的配合比及混凝土碱含量的评估等，以上资料均应列入工程资料档案。F、检验方法及要求：1）、检查报告单上各项目是否齐全，所有子项必须填写清楚、具体、不空项。2）、应按照施工图纸要求，检查混凝土配合比及混凝土强度报告中强度等级与使用的原材料种类、试验编号以应其原材试验报告、混凝土配合比通知单及混凝土强度报告中相应项目是否相吻合，试件成型日期、实际龄期、养护方法、组数、试验结果及结论是否符合设计要求和施工规范规定，所报内容准确、真实、无未了项，试验室签字盖章是否齐全；检查试验编号、委托编号是否填写；3）、试验数据是否达至规范规定标准值；若发现问题应及时取双倍试样做复试或报有关部门处理，并将复试合格单或处理结论附于此单生一并存档。10、混凝土试块强度统计、评定记录：A、单位工程试块抗压强度数理统计应安砌筑砂浆的验收批进行（分为地基基础、主体结构完成后；如为预拌混凝土应按不同供应单位分开，分别进行统计评定）。混凝土统计评定验收批的划分：同一验收项目、同强度等级、同龄期（28天标养）配合比基本相同（是指施工配制强度相同，并能在原材料有变化时，及时调整配合比使其施配制强度目标值不变）、生产工艺条件基本相同的混凝土为一验收批。B、“结论”栏应填写为：该批混凝土符合GBJ107-87验评标准，评定为合格。11、混凝土抗渗试验报告：A、有抗渗要求的混凝土应留置检验抗渗性能的试块，留置原则可依据《地下防水工程质量验收规范》（GB50208-2002中第4.1.5条），对连续浇筑混凝土每500m3应留置一组抗渗试块，且每项工程不得少于两组。采用预拌混凝土的抗渗试块，留置组数应视结构的规模和要求而定。抗渗性能试验应符合现行《普通混凝土长期性和耐久性能试验方法》（GB50082）。82\nB、施工现场使用预拌（商品）混凝土说明：商品混凝土的生产和使用应符合《商品混凝土质量管理规程》（DBJ-6-90）。生产厂家应按规定向使用单位提供出厂合格证。施工现场使用预拌（商品）混凝土前应有技术交底和具备混凝土工程的标准养护条件，并在混凝土运送到浇筑地点15min内按规定制作试块，其28天强度作为评定结构混凝土强度的依据。现场混凝土坍落度检验，商品混凝土浇筑时间分析及现场邓样的混凝土试块制作应在混凝土交验前完成，取样在交货地点进行。12、建筑装饰装修工程施工试验记录:A、根据《建筑装饰装修工程施工质量验收规范》（GB50210-2001中第13.0.6条），建筑外窗的性能检测、饰面板（砖）的后置埋件的现场拉拔强度、饰面砖的粘贴强度均属于涉及安全和功能的重要检测项目，在进行子分部工程质量验收时，必须具备相应的检测报告。正式施工前（或施工过程中）必须按照有关设计和规范要求取样送至有相应资质的检测部门检验。B、地面回填应有《土工击实试验报告》和《回填土试验报告》。装饰装修工程使用的砂浆和混凝土应有配合比通知单和强度试验报告；有抗渗要求的还应有《抗渗试验报告》。后置埋件应有现场拉拔试验报告。13、饰面砖粘结强度试验报告：外墙饰面砖粘贴前和施工过程中，应在相同基层上做样板件，并对样板件的饰面砖粘结强度进行检验，检验方法和结果判定应符合相关标准规定，见本书第三章。14、支护工程施工记录：A、锚杆应按设计要求进行现场抽样试验，有锁定力（抗拔力）试验报告。B、技护工程使用的混凝土、应有混凝土配合比通知单和混凝土强度试验报告；有抗渗要求的还应有抗渗试验报告。C、支护工程使用的砂浆，应有砂浆配合比通知单和砂浆强度试验报告。15、桩基（地基）工程施工试验记录：A、地基应按设计要求进行承载力检验，有承载力检验报告。B、桩基应按照设计要求和相关规范、标准规定进行承载力和桩体质量检测，由有相应资质等级检测单位出具检测报告。C、桩基（地基）工程使用的混凝土、应有抗渗试验报告。16、预应力工程施工试验记录：A、预应力工程用混凝土应按规范要求留置标养、同条件试块，有相应抗压强度试验报告。B、后张法有粘结预应力工程灌浆用水泥浆应有性能试验报告。17、钢结构工程施工试验记录：A、高强度螺栓连接应有摩擦面抗滑移系数检验报告及复试报告，并实行有见证取样和送检。B、施工首次使用的钢材、焊结材料、焊接方法、焊后热处理等应进行焊接工艺评定，有焊接工艺评定报告。C、设计要求的一、二级焊缝应做缺陷检验，由有相应资质等级检测单位出具超声波、射线探伤检测报告或磁粉探伤报告。《超声波探伤报告》、《超声波探伤记录》、《钢构件射线探伤报告》。D、建筑安全等级为一级、跨度40m及以上的公共建筑钢网架结构，且设计有要求的，应对其焊（螺栓）球结点承载力试验，并实行有见证取样和送检。82\nE、钢结构工程所使用的防腐、防火涂料应做涂层厚度检测，其中防火涂层由有相应资质的检测单位出具的检测报告。F、焊（连）接工人必须持有效的岗位证书。18、木结构工程施工试验记录：A、胶合木工程层板胶缝应有脱胶试验报告、胶缝抗剪试验报告和层板接长弯曲强度试验报告。B、轻型木结构工程的木基结构板材应有力学性能试验报告。C、木结构防护剂应有保持量和透入度试验报告。19、幕墙工程施工试验记录：A、幕墙用双组分硅酮结构胶应有混匀性及拉断试验报告。B、后置埋件应有现场拉拔试验报告。其现场拉拔强度属于涉及安全和功能的重要检测项目，是进行子分部工程质量验收的必备资料。82\n八、施工质量验收记录施工质量验收记录是参与工程建设的有关单位根据相关标准、规范对工程质量是否达到合格做出的确认文件统称。1、结构实体混凝土强度验收记录：A、依据《混凝土结构工程施工质量验收规范》（GB50204-2002）的规定编制。涉及混凝土结构安全的重要部位应进行结构实体检验，在混凝土结构子分部工程验收前进行，其检验范围限于涉及安全的柱、墙、梁等结构构件的重要部位，并实行有见证取样和送检（结构实体检验应采用由各方参与的见证抽样方工，以保证检验结果的工整性）。B、结构实体检验报告应由有相应资质等级的试验（检测）单位提供。C、对于结构实体检验用同条件试件的取样部位和钢筋保护层厚度的检验部位，应由监理（建设），施工等各方根据结构构件的重要性共同选定。对混凝土结构工程中的各种混凝土强度等级，应留置同条件养护试件，其留置数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。可依据GB50204-2002附录D规定。D、结构实体检验的内容包括同条件混凝土强度、钢筋保护层厚度，以及工程合同约定的项目，必要时可检验其他项目。相关表格有结构实体检验混凝土强度验收记录、结构实体钢筋保护层厚度验收记录，钢筋保护层厚度试验报告。对混凝土钢筋保护检验，梁板类构件应各抽取构件数量的2%且不少于5个构件，悬挑梁、板构件不宜小于50%，检验方法可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行样准。可依据GB50204-2002附录E规定。2、检验批质量验收记录：A、检验批施工完成，施工单位自检合格后，应由项目质量检验员填报《检验批质量验收记录》（按照建设部施工质量验收系列规范标准表格执行）。B、检验批质量验收应由监理工程师（建设单位项目专业技术负责人）组织项目专业质量验收并签认。3、分项工程质量验收记录：A、分项工程完成（即分项工程所包含水的检验批均已完工），施工单位自检合格后，就填写《分项工程质量验收记录表》和《分项/分部工程施工报验表》。B、分项工程质量验收应由监理工程师（建设单位项目专业技术负责人）组织项目专业技术负责人等进行验收并签字确认。C、地基基础和主体结构分部工程中的混凝土和砌体分项工程，应在本表说明栏中写明垂直度和混凝土、砂浆强度验收情况。4、分部（子分部）工程质量验收记录：A、分部（子分部）工程完成后，施工单位自检合格后，就填写《分部（子分部）工程质量验收记录表》和《分项/分部工程施工报验表》。B、分部（子分部）工程应由总监理工程师（建设单位项目负责人）组织有关设计单位及施工单位项目负责人和技术、质量负责人等共同验收并签认。82\nC、地基与基础、主体结构分部工程完工、施工项目应先行组织自检，合格后填写《分部（子分部）工程质量验收记录表》，报请施工企业的确的技术、质量部门验收并签认后，由建设、监理、勘察、设计和施工单位进行分部工程验收，并报建设工程质量监督机构。注：单位工程进入地上主体结构施工，或主体结构完成进入装修前应分别进行基础、主体分部工程质量验收。有深基础、地下室或人防工程的，基础和地下部分应单独进行验收，主体结构可整体验收，也可分阶段验收。82\n第二节建筑电气工程、智能建筑工程施工资料表格的填写说明资料通用部分见建筑与结构工程相关内容。1、建筑电气工程主工设备、材料、成品和半成品进场检验：A、低压成套配电柜、动力、照明配电箱(盘柜)查验：1）、出厂合格证、生产许可证、试验记录、CCC认证（即“中国国家认证认可监督管理委员会”认证，认证标志为“中国强制认证[CCC]”）及证书复印件，实行安全认证制度的产品应有安全认证标志。2）、外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，涂层完整，无明显碰撞凹陷。B、电力变压器、柴油发电机组、高压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）查验：1）、出厂合格证、生产许可证、随带技术文件和出厂试验记录或试运行记录，实行安全认证制度的产品应有安全认证标志。不间断电源柜有出厂试验记录。2）、外观检查；有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，涂层完整，无明显磁撞凹陷。C、电动机、电加热器、电动执行机构和低压开关设备查验：1）、合格证、生产许可证、CCC认证及证书复印件，随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。2）、外观检查；有铭牌，附件齐全，设备器件完缺损，涂层完整。D、照明灯具、开关、插座、风扇及附件查验：1）、出厂合格证、CCC认证及证书复印件，新型气体放电灯具有随带技术文件，防爆产品有防爆标志和防爆合格证编号，实行安全认证制度的产品，有安全认证标志。2）、外观检查：灯具涂层完整，无损伤，附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志，开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，风扇无损坏，涂层完整，调速器等附件适配；对成套灯具的绝缘电阴，内部接线等性能进行现场抽样检测。灯具的绝缘电阻值不小于2兆欧，内部接线为铜芯绝缘电线，芯线载面积不小于0.5mm2，橡胶或聚氯乙烯绝缘电线的绝缘层厚度应为原段值。对开关、插座的电气和机械性能进行现场抽样检测，检测规定如下：a、不同极性带电部件间的电气间隙和爬电距离不小于3mm；b、绝缘电阻值不小于5兆欧；c、用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉和螺纹无损坏现象。d、金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质的试验室检测。82\nE、电线、电缆查验：1）、合格证、生产许可证、CCC认证及证书复印件，按批查验合格证，合格证有生产许可证编号，按GB5023.1～5023.7标准生产的产品有安全认证标志；2）、外观检查：包装完好，抽检的电线绝绷层完整无损，厚度均匀。电缆无压扁、扭曲。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标；按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误码率差不大于标称直径的1%；常用的BV型绝缘电线的绝缘层厚度不小于《建筑电气工程施工质量验收规范》（GB50303-2002）中表3.2.12BV型绝缘电线的绝缘层厚度之要求对电线、电缆的绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质的试验室检测。F、导管、电缆桥架和线槽查验：1）、按批查验合格证。2）、外观检查：钢导管无压扁、内壁光滑。非镀锌钢导管无严重锈蚀，按制造标准油漆出厂的油漆完整；镀锌钢导管镀层覆盖完整、表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标；电缆桥架和线槽：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。G、型钢和电焊条查验：1）、合格证和材质证明书；有异议时，按批抽样送有资质的试验室检测。2）、外观检查：型钢表面无严重锈蚀，无过度扭曲、弯折变形；电焊条包装完整，拆包抽检，焊条尾部无锈斑。H、镀锌制品（支架、横担、接地极、避雷用型钢等）和外线金具查验：1）、合格证和镀锌质量证明书。2）、外观检查：镀锌层覆盖完整、表面无锈斑，金具配件齐全，无砂眼；对镀锌层有异议时，按批抽样送有资质的试验室检测。i、封闭母线、插接母线检验：1）、合格证、安装技术文件、CCC认证及证书复印件。2）、外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，线线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。j、裸母线、裸导线、电缆头部件及接线端子、钢制灯柱、混凝土电杆和其他混凝土制品查验：1）、查验合格证；2）、外观检查：a、裸母线、裸导线，包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准。b、电缆头部件及接线端子，部件齐全，表面无裂纹和气孔，随带的袋装涂料或填料不泄漏。c、钢制灯柱，涂层完整，要部接线盒盒盖紧固件和内置熔断器、开关等器件齐全，盒盖密封垫片完整。钢柱内设有专用接地螺栓，地脚螺孔位置按提供的附图尺寸，允许偏差为±2mm。82\nd、钢筋混凝土电杆和其他混凝土制品，表面平整，无缺角漏筋，每个制品表面有合格印记；钢筋混凝土电杆表面光滑，无纵向、横向裂纹，杆身平直，弯曲不大于杆长的1/1000。2、电气物资相关资料表格填写要求：A、工程物资进场报验表：1）、工程物资进场后，施工单位应进行检查（外观、数量及质量证明文件等）,自检合格后填写本表，报请监理单位验收。2）、施工单位与监理单侠应约定涉及结构安全、使用功能、建筑外观、环保要求的主要物资的进场报验范围和要求。3）、物资进场报验需附资料应根据具体情况（合同、规范、施工方案等要求）由施工单位预先与物资供应单位协商确定。4）、工程物资进场报验应有时限要求，施工单位与监理单位均须按照施工合同的约定完成各自的报送和审批工作。B、设备开箱检查记录：1）、设备进场后，由建设、监理、施工和供货单位共同开箱检验并做记录，填写《设备开箱检查记录》；2）、建筑电气工程需做开箱检验记录的设备是指大型或成套设备，如电力变压器、柴油发电机组、高压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）、动力与照明配电箱(盘、柜)、大型电动设备等。3）、智能建筑工程物资：智能建筑的主要设备、材料及附件应有出厂合格证及产品说明书。3、电气施工记录资料表格填写说明：施工记录是在施工过程中形成的，确保工程质量、安全的各种检查、记录的统称，包括通用施工记录和专用施工记录。A、隐蔽工程检查记录：1）、建筑电气工程主要隐检项目及内容如下：a、埋于结构内的各种电线导管：检查导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、管盒固定、管口处理、敷设情况、保护层、需焊接部位的焊接质量等。b、利用结构钢筋做的避雷引下线：检查轴线位置、钢筋数量、规格、搭接长度、焊接质量、与接地极、避雷网、均压环等连接点的焊接情况等。c、等电位及均压环暗敷：检查使用材料的品种、规格、安装位置、连接方法、连接质量、保护层厚度等。d、接地装置敷设：检查接地极的位置、间距、数量、材质、埋深、接地极的连接方法、连接质量、防腐情况。e、金属门窗、墙幕与避雷引下线的连接：检查连接材料的品种、规格、连接位置和数量、连接方法和质量等。f、不进入吊顶内的电线导管：检查导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、管盒固定、管口处理、固定方法、固定间距、需焊接部位的焊接质量等。g、不进入吊顶内的线槽：检查材料品种、规格、位置、连接、接地、防腐、固定方法、固定间距及与其他管线的位置关系等。h、直埋电缆：检查电缆的品种、规格、埋设方法、埋深、弯曲半径、标桩埋设情况等。82\ni、不进入的电缆沟敷设电缆：检查电缆的品种、规格、弯曲半径、固定方法、固定间距、标识情况等。2）、智能建筑工程主要隐检项目及内容如下：a、埋设在结构内的各种电线导管：检查导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、管盒固定、管口处理、敷设情况、保护层、需焊接部位的焊接质量等。b、不能进入吊顶内的电线导管：检查导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、管盒固定、管口处理、固定方法、固定间距、需焊接部位的焊接质量等。c、不能进入吊顶内的线槽：检查其品种、规格、位置、连接、接地、防腐、固定方法、固定间距等。d、直埋电缆：检查电缆的品种、规格、埋设方法、埋深、弯曲半径、标桩埋设情况等。e、不进入的电缆沟敷设电缆：检查电缆的品种、规格、弯曲半径、固定方法、固定间距、标识情况等。B、预检记录：预检记录是对施工重要工序进行的预先质量控制检查记录。电气工程预检项目及内容如下：1）、电气明配管（包括进入吊顶内）：检查导管的品种、规格、位置、连接、弯扁度、弯曲半径、跨接地线、焊接质量、固定、防腐、外观处理等。2）、明装线槽、桥架、母线（包括能进入吊顶内）：检查材料的品种、规格、位置、连接、接地、防腐、固定方法、固定间距等。3）、明装等电位联接：检查连接导线的品种、规格、连接配件、连接方法等。4）、屋顶明装避雷带：检查材料的品种、规格、连接方法、固定、焊接质量、防腐情况等。5）、变配电装置：检查配电柜、箱基础槽钢的规格、安装位置、水平与垂直度、接地的连接质量；配电箱、柜的水平与垂直度；高低压电源进出口方向、电缆位置等。6）、机电表面器具（包括天关、插座、灯具等）：检查位置、标高、规格、型号、外观效果等。C、施工检查记录（通用）：按照现行规范要求应进行施工检查的重要工序，且本书无相应施工记录表格的，应填写《施工检查记录（能用）》。D、交接检查记录：不同施工单位之间工程交接，应进行交接检查，填写《交接检查记录》。移交单位、接收单位和见证单位共同对移交工程进行验收，并对质量情况、遗留问题、工序要求、注意事项、成品保护等进行记录。4、电气施工试验记录表格填写说明：施工试验记录是根据设计要求和规范规定进行试验，记录原始数据和计算结果，并得出试验结论的资料统称。A、电气接地电阻测试记录：接地电阻测试主要包括设备、系统的防雷接地、保护接地、工作接地、防静电接地以及设计有要求的接地电阻测试、并应附《电气防雷接地装置隐检与平面示意图》说明。电气接地电阻的检测仪器应在检定有效期内。82\nB、电气绝缘电阻测试记录：绝缘电阻测试主要包括电气设备和动力、照明线路及其他必须摇测绝缘电阻的测试，配管及管内穿线分顶质量验收前和单位工程质量竣工验收前，应分别按系统回路进行测试，不得遗漏。电气绝缘电阻的检测仪器应在检定有效期内。C、电气器具通电安全检查记录：电气器具安装完成后，按层、按部位（户）进行通电检查，并进行记录。内容包括接线情况、电气器具开关情况等。电气器具应全数进行通电安全检查，合格后在记录表中打钩“√”。D、电气设备空载试运行记录：成套配电（控制）柜、台、箱、盘的运行电压、电流应正常，各种仪表指示正常。电动机应试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机，时间一般为2小时，记录空载电流，且检查机身和轴承的温升。交流电动机空载可启动次数及间隔时间不应少于5分钟，再次启动应在电动机冷却至常温下。空载状态运行，应记录电流、电压、温度、运行时间等有关数据，且应符合建筑设备或工艺装置的空载状态运行的要求。电动执行机构的动作方向及指示应与工艺装置的设计要求保持一致。E、建筑物照明通电试运行记录：肥用建筑照明系统通电连续试运行时间为24小时，民用住宅照明系统通电试运行时间为8小时。所有照明灯具均应开启，且每2个小时记录运行状态1次，连续试运行时间内无故障。F、大型照明灯具承载试验记录：大型灯具（设计要求做承载试验的）在预埋螺栓、吊钩、钓杆或吊顶上嵌入式安装专用骨架等物件上安装明，应全数按2倍于灯具的重量做承载试验。G、漏电开关模拟试验记录：动力和照明工程的漏电保护装置应全数做模拟动作试验，并符合设计要求的额定值。H、大容量电气线路结点测温记录：大容量（630安培及以上）导线、母线连接处或开关，在设计计算负荷运行情况下应做温度抽测记当，温升值稳定且不大于设计值。I、避雷带支架拉力测试记录：避雷带的每个支持件应作垂直拉力试验，支持件的承受垂直拉力应大于49N（5kg）。J、智能建筑电气各子分部工程的施工试验记录，按现行相关行业规范及标准执行，表格由专业施工单位自行设计。82\n第三节建筑给水排水及采暖工程、通风与空调工程施工资料表格的填写说明资料通用部分见建筑与结构工程相关内容。1、建筑给水、排水及采暖工程物资的要求：A、各类管材应有产品质量证明文件。B、阀门、调压装置、消防设备、卫生洁具、给水设备、中水设备、排水设备、采暖设备、热水设备、散热器、锅炉及附属设备、各类开（闭）式水箱（罐）、分（集）水器、安全阀、水位计、减压阀、热交换器、补偿器、疏水器、除污器、过滤器、游泳池水系统设备等应有产品合格证及相关检验报告。C、对于国家及北京市有规定的特定设备及材料，如消防、卫生、压力容器等，应附有相应资质检验单位提供的检验报告。如安全阀、减压阀的调试报告、锅炉（承压设备）焊缝无损探伤检测报告、给水管道材料卫生检验报告、卫生器具环保检测报告、水表和热量表计量检定证书等。D、绝热材料应有产品质量合格证和材质检验报告。E、主要设备、器具应有安装使用说明书。2、通风空调物资的要求：A、制冷机组、空调机组、风机、水泵、冰蓄冷设备、热交换设备、冷却塔、除尘设备、风机盘管、诱导器、水处理设备、加热器、空气幕、空气净化设备、蒸汽调压设备、热泵机组、去（加）湿机（器）、装配式洁净室、变风量末端装置、过滤器、消声器、软接头、风口、风阀、风罩等，以及防爆超压排气活门、自动排气活门等与人防有关的物资，应有产品合格证及其他质量合格证明。B、阀门、疏水器、水箱、分（集）水器、减震器、储冷罐、集气罐、仪表、绝热材料等应有出厂合格证、质量合格证及检验报告。C、压力表、温度计、湿度计、流量计、水位计等应有产品合格证和检测报告。D、各类板材、管材等应有质量证明文件。E、主要设备应有安装使用说明书。3、水暖资料表格填写说明：A、工程物资进场报验表：1）、工程物资进场后检查项目——工程物资进场后，施工单位应进行检查（品种、规格、外观、数量及质量证明文件等，包装应完好，表面无划痕及外力冲击及破损）。自检合格后填写本表，报请监理单位验收。工程物资进场报验应有时限要求，施工单位与监理单位均须按照施工合同的约定完成各自的报送和审批工作。2）、要求有性能检测报告的物资——有隔声、隔热、防火阻燃、防水防潮和防腐等特殊要求（规范或合同约定、对材料质量产生异议时需进行见证检验）的物资应有相应的性能检测报告。B、设备开箱检查记录：82\n设备进场后，由建设、监理、施工和供货单位共同开箱检验并做记录，填写《设备开箱检查记录》；C、设备及管道附件试验记录：设备及管道附件试记录的项目——设备、阀门、密闭水箱（罐）、风机盘管、成组散热器及其他散热设备安装前，均应按规定进行强度严密性试验并记录、填写设备及管道附件试验记录。D、隐蔽工程检查记录：隐蔽工程检查记录为通用施工记录，适用于各专业。按规范规定需进行隐检的项目，施工单位应填报《隐检工程检查记录》。1）、建筑给水排水及采暖工程主要隐检项目如下：a、直埋于地下或结构中，暗敷设于沟槽、管井、不进入吊顶内的给水、排水、雨水、采暖、消防管道和相关设备，以及有防水要求的套管。隐检项目：检查管材、管件、阀门、备的材质与型号、安装位置、标高、坡度；防水套管的定位及尺寸；管道连接作法及质量；附件使用，支架固定，以及是否已按照设计要求及施工规范规定完成强度严密性、冲洗等试验。b、有绝热、防腐要求的给水、排水、采暖、消防、喷淋管道和相关设备：隐检项目：检查绝热方式、绝热材料的材质与规格、绝热管道与支、吊架之间的防结露措施、防腐处理材料及做法等。c、埋地的采暖、热水管道，在保温层、保护层完成后、所在部位进行回填之前，应进行隐检。隐检项目：检查安装位置、标高、坡度；支架做法；保温层、保护层设置等。2）、通风与空调工程隐检：a、敷设于竖井内、不进入吊顶内的风道（包括各类附件、部件、设备等）：检查风道的标高、材质、接头、接口严密性，附件，部件安装位置，支、吊、托架安装、固定、活动部件是否灵活可靠，方向正确，风道分支、变径处理是否合理，是否符合要求，是否已按照设计要求及施工规范规定完成风管的漏光、漏风检测、空调水管道的强度严密性、冲洗等试验。b、有绝热、防腐要求的风管、空调水管道及设备：检查绝热方式、绝热材料的材质与规格、防腐处理材料及做法。绝热管道与支、吊架之间应垫以绝热衬垫或防腐处理的木衬垫，其厚度应与绝热层厚度相同，表面平整，衬垫接合面的空隙应填实。E、预检记录：预检记录——是对施工重要工序进行的预先质量控制检查记录，为通用记录，适合于各专业。预检项目如下：1）、设备基础和预制构件安装：检查设备基础位置、混凝土强度、标高、几何尺寸、预留孔、预埋件等。2）、管道预留孔洞：检查预留孔洞的尺寸、位置、标高等。3）、管道预埋套管（预埋件）：检查预埋套管（预埋件）的规格、型式、尺寸、位置、标高等。82\n4）、检查使用材料、材质、连接方法、质量；管道的坐标、标高、三通甩口位置；安装阀门的型号、规格、位置、方法；立管的垂直度；横管的安装坡度、坡向；安装支架的形式、方式、间距、位置、稳固性；安装伸缩器的型号、位置、预留伸缩理；阻火圈（防火套管）的安装型号、位置、方式、质量；保温的材质、厚度、粘结紧密、表面平整、圆弧均匀、无环形断裂；防腐层数；厚度均匀；不产生脱皮气泡；不流淌、漏涂。F、施工检查记录：按照现行规范要求应进行施工检查的重要工序，且本书无相应施工记录表格的，应填写《施工检查记录（能用）》。施工检查记录适用于各专业。G、交接检查记录：不同施工单位之间工程交接，应进行交接检查，填写《交接检查记录》。移交单位、接收单位和见证单位共同对移交工程进行验收，并对质量情况、遗留问题、工序要求、注意事项、成品保护等进行记录。H、焊接材料烘焙记录：按照规范和工艺文件等规定须烘焙的焊接材料应进行烘焙，并填写烘焙记录。烘焙记录内容包括烘焙方法、烘焙温度、要求烘焙时间、实际烘焙时间和保温要求等。I、设备单机试运转记录：给水系统设备、热水系统设备、机械排水系统设备、消防系统设备、采暖系统设备、水处理系统设备、以及通风与空调系统的各类水泵、风机、冷水机组、冷却塔、空调机组、新风机组等设备在安装完毕后，应时行单机试运转、并做记录。J、系统试运转调试记录：采暖系统、水处理系统、通风系统、制冷系统、净化空调系统等应进行系统试运转及调试，并做记录。K、灌（满）水试验记录：非承压管道系统和设备，包括开式水箱、卫生洁具、安装在室内的雨水管道等，在系统和设备安装完毕后，以及暗装、埋地、有绝热层的室内处排水管道进行隐蔽前，应时行灌（满）水试验，并做记录。L、强度严密性试验记录：室外输送各种介质的承压管道、设备在安装完毕后，进行隐蔽之前，应进行强度严密性试验，并做记录。M、通水试验记录：室内外（冷、热）、中水及游泳池不系统、卫生洁具、地漏、地面清扫口及室内外排水系统应分系统（区、段）进行通水试验、并做记录。N、吹（冲）洗（脱脂）试验记录：室内处给水（冷、热）中水及游泳池系统、采暖、空调、消防管道及设计有要求的管道应在使用前做冲洗试验：介质为气体的管道系统应按有关设计要求及规范规定做吹洗试验。设计有要求时还应做脱脂处理。O、通球试验记录：室内排水水平干管、主立管应按有关规定进行通球试验，并做记录。P、补偿器安装记录：各类补偿器安装时应按要求进行补偿器安装记录。Q、消火栓试射记录：室内消火栓系统在安装完成后，应按设计要求及规范规定进行消火栓试射试验，并做记录。按《高层民用建筑设计防火规范》（GB50045-2001）中相关规定及《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）中第5.2.582\n条规定执行。室内消火栓试射试验为检验其使用效果，但不能逐个试射，故先取有代表性的三处：屋顶（水箱间内）试验消火栓和首层取两处消火栓。屋顶试验消火栓试射可测出流量和压力（充实水柱）；首层两处消火栓试射可检验两面三刀股充实水柱同时到达消火栓应到达的最远点的能力。要求栓口静压≤0.8Mpa，栓口动压≤0.5Mpa。R、风管漏光检测记录：风管系统安装完毕后，应按设计要求及规范规定进行风管漏光测试，并做记录。S、风管漏风检测记录：风管系统安装完毕后，应按设计要求及规范规定进行风管漏风测试，并做记录。T、现场组装除尘器、空调面漏风检测记录：现场组装除尘器壳休、组合式空调机组应做漏风理的检测，并做记录。U、各房间室内风量温度检测记录：通风与空调工程无生产负荷联合试运转时，应分系统的，将同一系统内的各房间内的风量、室内房间温度进行测量调整，并做记录。V、管网风量平衡记录：通风与空调工程无生产负荷联合试运转时，应分系统的，将同一系统内的各测压点的风量、风压、风速进行测试和调整，并做记录。W、空调系统试运转调试记录：通风与空调工程无生产负荷联合试运转及调试时，应对空调总风量进行测量、调整、并做记录。X、空调水系统试运转调试记录：通风与空调工程无生产负荷联合试运转及调试时，应对空调冷（热）水、冷却水总流量、供回水温度进行测量、调整、并做记录。Y、制冷系统气密性试验：应对制冷系统的性能进行试验，并做记录。Z、净化空调系统测试记录：洁净空调系统无生产负荷试运转时，应对系统中的高效过滤器进行泄漏测试，并对室内洁净度进行测定，并做记录。ZA、防排烟系统联合试运行记录：在防排烟系统联合试运行和调试过程中，应对测试楼层及其上下二层的排烟系统中的排烟风口、正压送风系统的送风口进行联动调试，并对各风口的风速、风量进行测量调整，对正压送风口的风压进行测量调整、并做记录。ZB、建筑节能、保温测试记录：建筑工程应按照建筑节能标准，对建筑物所用的材料、构配件、设备、采暖、通风空调、照明等涉及节能、保温的项目进行检测。节能、保温测试应委托有相应资质的检测单位检测，并出具检测报告。82\n第四节竣工图的内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。各项新建、改建、扩建项目均必须编制竣工图。竣工图绘制工作应由建设单位负责，也可以由建设单位委托施工单位，监理单位或设计单位。1、编制要求：A、凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。B、凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。C、凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。重新绘制的图纸必须有图号和图名，图号可按原图编号。D、编制竣工图必须编制各专业竣工图的图纸目录（原图纸目录不能代替；如设计单位二次出的修改图纸（含各专业）放在一张图纸目录上，组卷时应拆分到各专业图纸中，附在相应位置），绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。E、用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，线条清晰，反差良好，无污染、破损、不得使用复印的图纸。F、竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。2、主要内容；A、竣工图应按单位工程、并根据专业，系统进行分类和整理。B、竣工图包括以下内容：1）、工艺平面布置图等竣工图；2）、建筑竣工图、幕墙竣工图；3）、结构竣工图、钢结构竣工图；4）、建筑结水、排水与采暖竣工图；5）、燃气竣工图；6）、智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）；7）、通风空调竣工图；8）、地下部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图；9）、地下部分的各种市政、电力、电信管线等竣工图。3、竣工图类型：1）、利用施工蓝图改绘的竣工图；2）、在二底图上修改的竣工图；3）、重新绘制的竣工图；4）、用CAD绘制的竣工图。4、竣工图绘制要求：82\n1）、在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处（或原图无位置，在其他图纸空白处）绘出更改内容，所有变更处都必须引划索引线并注明更改依据。（一条洽商涉及多张图纸修改，需在各张图纸上注明依据；一条洽商在一张图纸上修改多处，仅需在本图的一处标注依据，不必各处都标）。2）、在施工图上改绘，不得使用涂改液涂改、刀刮、补贴等方法修改图纸。具体改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。3）、凡设计变更、洽商内容应当在竣工图上修改的，均应用绘图方式改绘在蓝图上，不再加说明；实在不能以绘图方式反映到蓝图上，或修改后的图纸仍然有内容无法表示清楚，可用精炼的语言在图纸相应位置适当加以说明。5、竣工图章相关要求：“竣工图章”应具有明显的“竣工图”字样，并包括编制单位名称、制图人、审核人和编制日期等基本内容。编制单位、制图人、审核人、技术负责人要对竣工图负责。竣工图（此栏为编制单位名称）制图人审核人技术负责人年月日82\n第五节施工资料的编制与组卷1、施工资料编制要求：A、施工资料必须真实地反映工程竣工后的实际情况，具有永久和长期保存价值的文件材料必须完整、准确、系统、各种程序责任者的签章手续必须齐全。B、施工资料必须使用原件：如有特殊原因不能使用原件的，应在复印件或抄件上加盖公章并注明原件存放处。注：所有能形成原件的资料必须是原件，但对于工程物资质量证明文件可用抄件（复印件）。若是抄件（复印件）时，应保留原件所有内容，其上必须注明：原件存放单位、经办人签字、日期并加盖原件存放单位公章（公章不能复印）。此时原件存放单位可能是厂家，也可能是物资供应公司。对于群体工程，若有多个单位工程需用同一份洽商，则其他工程可用复印件，但其上必须注明：原件存放单位、经办人签字、日期并回盖原件存放单位公章（公章不能复印）。此时原件的存放单位是指原件存放的工程名称，所盖的公章应是施工单位公章。C、施工资料的签字必须使用档案规定用笔。工程资料应采用打印的形式并手工签字。D、施工资料的照片（含底片）及声像档案，要求图像清晰，声音清楚，文字说明或内容准确。2、载体形式：施工资料可采用以下两种载体形式：纸质载体，光盘载体；工程档案可采用以下三种载体形式：纸质载体，缩微品载体，光盘载体；3、工程资料的组卷要求：A、质量要求：1）、工程档案的编制和填写必须适应档案缩微管理和计算机输入的要求，凡采用施工蓝图改绘竣工图的，必须使用新蓝图并反差明显，修改后的竣工图必须图面整洁，文字材料字迹工整、清楚。2）、工程档案的缩微制品，必须按国家缩微标准进行制作，主要技术指标（解像力、密度、海波残留量等）要符合国家标准，保证质量，以适应长期安全保管。B、具体要求：1）、建设项目按单位工程组卷；案卷不宜过厚，一般不超过40mm。案卷内不应有得重复资料。2）、施工资料组卷应按照专业、系统划分，第一专业、系统再按照资料类别顺序排列，并根据资料数量多少组成一卷或多卷。施工资料具体组卷内容和顺序可参考本规程附录C《施工资料、竣工图组卷参考表》；对于专业化程度高，施工工艺复杂，通常由专业分包施工的子分部（分项）工程应分别单独组卷，台有支护土方、地基（复全）、桩基、预应力、钢结构、木结构、网架（索膜）、幕墙、供热锅炉、变配电室和智能建筑工程的各系统，应单独组卷的子分部（分项）工程按照顺序排列，并根据资料数量的多少组成一卷或多郑。82\n3）、竣工图应按专业进行组卷。可分为工艺平面布置图卷、建筑竣工图卷、结构竣工图卷、给排水及采暖竣工图卷、建筑电气竣工图卷、智能建筑竣工图卷、通风空调竣工图卷、电梯竣工图卷、室外工程竣工图卷等，每一专业可根据图纸数量多少组成一卷或多卷。4、案卷规格、图纸折叠与案卷装订：A、案卷规格：卷内资料、封面、目录、备考表统一条用A4（297mm×210mm）尺寸，图纸分别采用A0（840mm×1188mm）、A1（594mm×840mm）、A2（420mm×594）、A3（297mm×420mm）、A4（297mm×210mm）幅画。小于A4幅画的文件要用A4白纸（297mm×210mm）衬托。B、案卷装具：案卷采用统一规格尺寸的装具。属于工程档案的文字、图纸材料一律采用城建档案馆监制的硬壳卷夹或卷盒，外表尺寸为310mm(高)×220mm（宽），卷盒厚度尺寸分别50，30mm二种。案卷软（内）卷皮尺寸为297mm（高）×210mm（宽）。C、图纸折叠方法：1）、图纸折叠前要按裁图线裁剪整齐，其图纸幅面均需符合上述要求；2）、图面折向内，成手风琴风箱式：3）、折叠后幅面尺寸应以4号图纸基本尺寸（297mm×210mm）为准；4）、图标及竣工图章露在外面。D、案卷的装订：1）、文字材料必须装订成册，图纸材料可以装订成册，也可以散装在卷盒内存放。2）、装订时要剔除金属物，装订线一侧根据案卷薄厚加垫草板纸。3）、案卷用棉线在左侧三孔装订，棉线装订结打在背面。装订线距左侧20mm，上下两孔分别距中孔80mm。4）、装订时，须将封面、目录、备考表、封底与案卷一起装订。图纸散装在卷盒内时，需将案卷封面、目录、备考表三件用棉线在左上角装订在一起。82\n第六节验收与移交1、验收：A、工程竣工验收前，各参建单位的主管（技术）负责人应对本单位形成的工程资料进行竣工审查；建设单位应按照国家验收规范规定和城建档案管理的有关要求，对勘察、设计、监理、施工单位汇总的工程资料进行验收、使其完整、准确。B、单位（子单位）工程完工后，施工单位应自行组织有关人员进行检查评定，合格后填写《单位工程竣工预验收报验表》，并附相应的竣工资料（包括分包单位的竣工资料）报项目监理部，申请工程竣工预验收。总监理工程师组织项目监理部人员与施工单位进行检查验收，合格后总监理工程师签署《单位工程竣工预验收报验表》。C、单位工程竣工预验收通过后，应由建设单位（项目）负责人组织设计、监理、施工（含分包单位）等单位（项目）负责人进行单位（子单位）工程验收，形成《单位（子单位）工程质量竣工验收记录表》（见《建筑工程资料管理规程》（DBJ01-51-2003）中附表D）。当参加验收各方对工程质量验收意见不一致时，可请当地建设行政主管部门或工程质量监督机构协调处理。D、国家、市重点工程项目或大型工程项目的预验收和验收会，应有城建档案馆参加验收。E、属于城建档案馆接收范围的工程档案，还就由城建档案馆管理部门对工程档案资料进行预验收，并出具《建设工程竣工档案预验收意见》。F、凡列入城建档案馆接收范围的工程档案，经城建档案馆验收不合格的，应由城建档案馆责成建设单位重新进行编制，符合要求后重新报适。2、移交：A、施工、监理等有关单位应将工程资料按合同或协议约定的时间，套数移交给建设单位，办理移交手续。B、凡列入城建档案馆接收范围的工程档案，竣工验收通过后3个月内，建设单位将汇总后的全部工程档案移交城建档案馆并办理移交手续。推迟报送日期，应在规定报送时间内向城建档案馆申请延期报送，并申明延期报送原因，经同意后办理延期报送手续。82\n第三章主要物资的性能试验项目与取样规定82\n82\n第一节试验项目与取样规定序号材料名称及相关标准、规范代号试验项目组批原则及取样规定1水泥（1）硅酸盐水泥（2）普通硅酸盐水泥（3）矿渣硅酸盐水泥（4）粉煤灰硅酸盐水泥（5）火山灰质硅酸盐水泥（6）复合硅酸盐水泥GB175-1999GB1344-1999GB12958-1999必试：安定性凝结时间强度其它：细度烧失量三氧化硫碱含量氯化物放射性（1）散装水泥：1）、对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过500t。2）、随机从不少于3个车罐中各取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样。（2）袋装水泥：1）、对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过200t。2）、随机从不少于20袋中各取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样。（7）砌筑水泥GB3183-2003必试：安定性凝结时间强度泌水性（砌筑工程）其它：细度流动度（8）高铝水泥GB201-2000必试：细度凝结时间强度其它：化学成分（1）同一水泥厂、同类型、同一编号的水泥，每120t为一取样单位，不足120t也按一取样单位计。（2）取样应有代表性，可从20袋中各取等量样品，总量至少15kg。注：水泥取样后，超过45天使用时须重新取样试验。（9）快硬硅酸盐水泥GB199-1990必试：安定性凝结时间强度其它：细度氧化镁三氧化硫（1）同一水泥厂、同类型、同一编号的水泥，每400t为一取样单位，不足400t也按一取样单位计。（2）取样应有代表性，可从20袋中各取等量样品，总量至少14kg。2掺合料（1）粉煤灰GB1596-1991必试：细度烧失量需水量比其它：含水量三氧化硫（1）以连续供应相同等级的不超过200t为一验收批，每批取试样一组（不少于1kg）（2）散装灰取样，从不同部位取15份试样，每份1～3kg，混合拌匀按四分法缩取出1kg送试（平均样）（3）袋装灰取样，从每批任抽10袋，每袋不少于1kg，按上述方法取平均样1kg送试。82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定2掺和料（2）天然氟石粉JGJ/T112-97必试：细度需水量比吸铵值其它：水泥胶砂28天抗压强度比（1）以相同等级的氟石粉每120t为一验收批，不足120t也按一批计。每一验收批取试样一组（不少于1kg）。（2）散装氟石粉取样时，应从不同部位取10份试样，每份不少于1kg，然后缩取平均试样。（3）袋装粉取样时，应从每批中任抽10袋，每袋中各取样不少于1kg，按四分法缩取平均试样。3砂JGJ52-92必试：筛分析含泥量泥块含量其它：密度有害物质含量坚固性碱活性检验含水率（1）以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组（20kg）。（2）当质量比较稳定、进料量较大时，可定期检验。（3）取样部位应均匀分布，在料堆上从8个不同部位抽取等量试（每份11kg）。然后用四分法缩至20kg，取样前先将取样部位表面铲除。4碎石或卵石JGJ53-92必试：筛分析含泥量泥块含量针片状颗粒含量压碎指标其它：密度有害物质含量坚固性碱活性检验含水率（1）以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组。（2）当质量比较稳定、进料量较大时，可定期检验。（3）一组试样40kg（最大粒径10、16、20mm）或80kg（最大粒径31.5、40mm）取样部位应均匀分布，在料堆上从5个不同部位抽取大致相等的试样15份（料堆的顶部、中部、底部）。每份5～40kg,然后用四分法缩至40kg或80kg送试。5混凝土拌合用水JGJ63-89必试：PH值氯离子含量其它：不溶物硫化物含量（1）取样数量为23L。（2）取样方法：井水、钻孔水和自来水应放水冲管道后采集；江湖水应在中心位或水面下500mm处采集。82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定6轻集料轻粗集料GB/T17431.1.2-1998必试：筛分析堆积密度吸水率筒压强度粒型系数其它：软化系数烧失量有害物质含量（1）以同一品种、同一密度等级每200m3为一验收批，不足200m3也按一批计。（2）试样可以从料堆自上到下不同部位、不同方向任选10点（袋装料应从10袋中抽取）应避免取离析的及面层的材料。（3）初次抽取的试样量应不少于10份，其总料应多于试验用量的1倍。拌和均匀后，按四分法缩分到试验所需的用料量；轻粗集料为50L（以必试项目计），轻细集料为10L（以必试项目计）。轻细集料GB/T17431.1.2-1998必试：筛分析堆积密度其它：同上7石灰建筑生石灰JC/T479-1992必试：——其它：CaO+MgO含量未消化残渣含量CO2含量产浆量（1）以同一厂家、同一类别、同一等级不超过100t为一验收批。（2）从不同部位选取，取样点不少于12个，每个点不少于2kg，缩分至9kg。建筑生石灰粉JC/T481-1992必试：——其它：CaO+MgO含量细度（1）以同一厂家、同一类别、同一等级不超过100t为一验收批。（2）从本批中随机抽取10袋样品，总量不少于500kg，缩分至1kg。建筑消石灰JC/T480-1992必试：——其它：CaO+MgO含量细度游离水体积安定性（1）以同一厂家、同一类别、同一等级不超过100t为一验收批。（2）从本批中随机抽取10袋样品，从每袋中抽取500kg，混匀后缩分至1kg。8建筑石膏GB9776-1988必试：细度凝结时间其它：抗折强度标准稠度用水量（1）以同一生产厂家、同一等级的石膏200t为一验收批，不足200t也按一批计。（2）样品经四分法缩分至0.2kg送试。82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定9砌墙砖和砌块（1）烧结普通砖GB/T5101-2003必试：抗压强度其它：抗风化泛霜石灰爆裂抗冻（1）每15万块为一验收批，不足15万块也按一批计。（2）每一验收批随机抽取试样一组（10块）（2）烧结多孔砖GB13544-2000GB50203-2002必试：抗压强度其它：冻融泛霜石灰爆裂吸水率（1）每5万块为一验收批，不足5万块也按一批计。（2）每一验收批随机抽取试样一组（10块）（3）烧结空心砖，空心砌块GB13545-2003必试：抗压强度（大面、条面）其它：冻融泛霜石灰爆裂吸水率密度（1）每3万块为一验收批，不足3万块也按一批计。（2）每批从尺寸偏差和外观质量检验合格的砖中随机抽取抗压强度试验试样一组（5块）（4）非烧结普通砖JC422-1991（1996）必试：抗压强度抗折强度其它：抗冻性吸水率耐水性（1）每5万块为一验收批，不足5万块也按一批计。（2）每批从尺寸偏差和外观质量检验合格的砖中随机抽取抗压强度试验试样一组（10块）（5）粉煤灰砖JC239-2001必试：抗压强度抗折强度其它：抗冻性干燥收缩（1）每10万块为一验收批，不足10万块也按一批计。（2）每一验收批随机抽取试样一组（20块）（6）粉煤灰砌块JC238-1991（1996）必试：抗压强度其它：密度、抗冻碳化、干缩1）每200m3为一验收批，不足200m3也按一批计。（2）每批从尺寸偏差和外观质量检验合格的砖中,随机抽取试样一组（3块）,将其切割成边长200mm的立方体试件进行抗压强度试验。（7）蒸压灰砂砖GB11945-1999必试：抗压强度抗折强度其它：抗冻密度（1）每10万块为一验收批，不足10万块也按一批计。（2）每一验收批随机抽取试样一组（10块）（8）蒸压灰砂空心砖JC/T637-1996必试：抗压强度其它：抗冻性（1）每10万块为一验收批，不足10万块也按一批计。（2）从外观合格的砖样中，用随机抽取法抽取2组10块（NF砖为2组20块）进行抗压强度试验和抗冻性试验。注：NF为规格代号，尺寸为240×115×53mm82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定9砌墙砖和砌块（9）普通混凝土空心砌块GB8239-1997必试：抗压强度其它：密度和空心率含水率吸水率抗冻抗压（1）每1万块为一验收批，不足1万块也按一批计。（2）每批从尺寸偏差和外观质量检验合格的砖中随机抽取抗压强度试验试样一组（5块）（10）轻集料混凝土小型空心砌块GB15229-2002GB/T4111-1997必试：抗压强度其它：密度等级干缩率和相对含水率抗冻性（11）蒸压加气混凝土砌块GB/T11968-1997必试：立方体抗压强度干体积密度其它：干燥收缩抗冻性导热性（1）同品种、同规格、同等级的砌块，以1000块为一验收批，不足1000块也按一批计。（2）每批从尺寸偏差和外观质量检验合格的砌块中随机抽取砌块，制作3组试件进行立方体抗压强度试验，制作3组试件做干体积密度检验。10钢材（1）碳素结构钢GB700-88必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验其它：断面收缩率硬度冲击化学成分（1）同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计。（2）每一验收批取一组试件（拉伸、弯曲各1个）。（2）钢筋混凝土用热轧带肋钢筋GB1499-1998GB/T2975-1998GB/T2101-89（3）钢筋混凝土用热轧光圆钢筋GB13013-91GB/T2975-1998GB/T2101-89（4）钢筋混凝土用余热处理钢筋GB13014-91GB/T2975-1998GB/T2101-89必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验其它：反向弯曲化学成分（1）同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计。（2）每一验收批取一组试件（拉伸、弯曲各2个）。（3）在任选的两根钢筋切取。82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定10钢材（5）低碳钢热轧圆盘GB/T701-1997GB/T2975-1998GB/T2101-89必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验其它：化学成分（1）同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计。（2）每一验收批取一组试件，其中拉伸1个、弯曲2个（取自不同盘）。（6）冷轧带肋钢筋GB13788-2000GB/T2975-1998GB/T2101-89必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验其它：化学成分松弛率（1）同一牌号、同一生产工艺、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计。（2）每一验收批取拉伸方式件1个（逐盘），弯曲试件2个（每批），松弛试件1个（定期）。（3）在每（任）盘中的任意一端截去500mm后切取。（7）冷轧扭钢筋JG3046-1998GB/T2975-1998GB/T2101-89必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验重量节距厚度其它：——（1）同一牌号、同一规格尺寸、同一台轧机、同一台班每10t为一验收批，不足10t也按一批计。（2）每一验收批取弯曲试件1个，拉伸试件2个，重量、节距、厚度各3个。（8）预应力混凝土用钢丝GB/T5223-2002GB/T2103-88必试：抗拉强度、伸长率弯曲试验其它：屈服强度松弛率（每季度抽验）（1）同一牌号、同一规格、、同一生产工艺制度的钢丝组成，每批重量不大于60t。（2）钢丝的检验应按（GB/T2103）的规定执行。在每盘钢丝的两端进行抗拉强度、弯曲和抻长率的试验。屈服强度和检弛率试验每季度抽全一次，每次至少3根。（9）中强度预应力混凝土用钢丝YB/T156-1999GB/T2103-88GB/T10120-96必试：抗拉强度、伸长率反复弯曲其它：规定非比例伸长应力松弛率（1）钢丝应成批验收，每批由同一牌号、同一规格、同一强度等级、同一生产工艺的钢丝组成。每批重量不大于60t。（2）每盘钢丝的两端取样进行抗拉强度、伸长率、反复弯曲的检验。（3）规定非比侧伸长应力和松弛率试验，每季度抽检一次，每次不少于3根。82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定10钢材（10）预应力混凝土用钢棒GB/T111-1997必试：抗拉强度、伸长率平直度其它：规定非比例伸长应力松弛率（1）钢棒应成批验收，每批由同一牌号、同一外形、同一公称截面尺寸、同一热处理制度加工的钢棒组成。（2）不论交货状态是盘卷或直条，试件均在端部取样，各试验项目取样数量均为1根。（3）批量划分按交货状态和公称直径而定（盘卷：≤13mm，批量为≤5盘）；（直条：≤13mm，批量为≤1000条；13～26mm，批量为≤200条；≥26mm，批量为≤100条）。注：以上批量划分仅适用于必试项目。（11）预应力混凝土用钢绞线GB/T5224-2003必试：整根钢绞线的最大负荷屈服负荷抻长率松弛率尺寸测量其它：弹性模量（1）预应力钢绞线应成批验收，每批由同一牌号，同一规格、同一生产工艺制度的钢绞线级与，每批重量不大于60t。（2）从每批钢绞线中任取3盘，从每盘所选的钢绞线端部正常部位截取一根进行表面质量、直径偏差、捻距和力学性能试验。如每批少于3盘，则应逐盘进行上述检验。屈服和松弛试验每季度抽检一次，每次不少于1根。（12）预应力混凝土用低合金钢丝YB/T038-93必试：1、拔丝用盘条：抗拉强度伸长率冷弯2、钢丝：抗拉强度伸长率反复弯曲应力松弛其它：——（1）拔丝用盘条：见本表10-（5）低碳热轧圆盘条（2）钢丝：1、每批钢丝应由同一牌号、同一形状、民一尺寸、同一交货状态的钢丝组成。2、从每批中抽查5%，但不少于5盘进行表状、尺寸和表面检查。3、从上述检查合格的钢丝中抽取5%，优质钢抽取10%，不少于3盘，拉伸试验每盘一个（任意端）；不少于5盘，反复弯曲试验每盘一个（任意端去掉500mm后取样）。（13）一般用途低碳钢丝GB/T343-94GB/T2103-88必试：抗拉强度180度弯曲试验次数伸长率（标距100mm）其它：——（1）每批钢丝应由同一尺寸、同一锌层级别、同一交货状态和钢丝组成。（2）从每批中抽查5%，但不秒于5盘进行形状、尺寸和表机检查。（3）从上述检查合格的钢丝中抽取5%，优质钢抽取10%，不少于3盘，拉伸试验，反复弯曲试验每盘一个（任意端）。82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定11钢筋连接焊接：GB50204-2002JGJ/T27-2001JGJ18-2003必试：抗拉强度抗剪强度弯曲试验班前焊（工艺性能试验）在工程开工或每批钢筋正式焊接前，应进行现场条件下的焊接性能试验。试验合格后方可正式生产。试件数量及要求见以下：（1）电阻点焊制品1、钢筋焊接骨架：a、凡钢筋级别、直径及尺寸相同的焊接骨架应视为同一类制品，且每200件为一验收批，一周内不足200件的也按一批计；b、试件应从成品中切取，当所切取试件的尺寸小于规定的试件尺寸时，或受力钢筋大于8mm时，可在生产过程中焊接试验网片，从中切取试件。试件尺寸见图：图钢筋焊接试验网片与试件（a）焊接试验网片简图；（b）钢筋焊点抗剪试件；（c）钢筋焊点拉伸试件（1）钢筋电阻电焊82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定11钢筋连接（1）钢筋电阻电焊必试：抗拉强度抗剪强度弯曲试验c、由几种钢筋直径组合的焊接骨架，应对每种组合做力学性能检验；热轧钢筋焊点，应作抗剪试验，试件数量3件；冷拔低碳钢丝焊点，应作抗剪试验及结较小的钢筋作拉伸试验，试件数量3件；2）、钢筋焊接网：a、凡钢筋级别、直径及尺寸相同的焊接骨架应视为同一类制品，每批不应大于30t，或每200件为一验收批，一周内不足30t或200件的也按一批计；b、试件应从成品中切取；冷轧带肋钢筋或冷拔低碳钢丝焊点应作拉伸试验，试件数量1件，横向试件数量1件；冷轧带肋钢筋焊点应作弯曲试验，纵向试件数量1件，横向试件数量1件；热轧钢筋、冷轧带肋钢筋或冷拔低碳钢丝的焊点应作抗剪试验，试件数量3件。（2）钢筋闪光对焊接头必试：抗拉强度抗剪强度弯曲试验（1）同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内，可在一周内累计计算；累计仍不足300个接头，也按一批计。（2）力学性能试验时，试验应从成品中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。（3）焊接等长预应力钢筋（包括螺丝杆与钢筋）。可按生产条件作模拟试件。（4）螺丝端杆接头可只做拉伸试。（5）若初试结果不符合要求时，可随机再取双倍数量试件进行复试。（6）当模拟试件试验结果不符合要求时，复试应从成品中切取，其数量和要求与初试时相同。（3）钢筋电弧焊接头必试：抗拉强度（1）工厂焊接条件下：同钢筋级别300个接头为一验收批。（2）在现场安装条件下：每一至二层楼同接头形式，同钢筋级别的接头300个为一验收批，不足300个接头也按一批计。（3）试件应从成品中随机切取3个接头进行拉伸试验。（4）装配式结构节点的焊接接头或按生产条件制造模拟试件。（5）当初试结果不符合要求时，应再取6个试件进行复试。82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定11钢筋连接（4）钢筋电渣压力焊接头必试：抗拉强度（1）一般构筑物中以300个同级别钢筋接头作为一验收批。（2）在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一验收批，不足300个接头也按一批计。（3）试件应从成品中随机切取3个接头进行拉伸试验。（4）当初试结果不符合要求时，应再取6个试件进行复试。（5）钢筋气压焊接头必试：抗拉强度弯曲试验（梁、板的水平筋连接）（1）一般构筑物中以300个同级别钢筋接头作为一验收批。（2）在现浇钢筋混凝土房屋结构中，同一楼层中应以300个接头作为一验收批，不足300个接头也按一批计。（3）试件应从成品中随机切取3个接头进行拉伸试验；在梁、板的水平钢筋连接中，应另切取3个试件做弯曲试验。（4）当初试结果不符合要求时，应再取6个试件进行复试。（6）预埋件钢筋T型接头必试：抗拉强度（1）预埋件钢筋埋弧压力焊，同类型预埋件一周内累计每300件时为一验收批，不足300个接头也按一批计。每批随机切取3个试件做拉抻试验。图预埋件T型接头拉伸试件1—钢板：2—钢筋（2）当初试结果不符合规定时，应再取6个试件进行复试。82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定11钢筋连接机械连接包括：（1）锥螺纹连接（2）磁套管挤压接头（3）镦粗直螺纹钢筋接头GB50204-2002JGJ107-2003JGJ108-96JGJ109-96JG/T3057-1999必试：抗拉强度（1）工艺检验：在正式施工前，按同批钢筋、同种机械连接形式的接头试件不少于3根，同时对应截取接头试件的母材，进行抗压强度试验。（2）现场检验：接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同形式、同规格的接头每500个为一验收批。不足500个接头也按一批计。每一验收批必须在工程结构中随机截取3个试件做单向拉伸试验。在现场连续检验10个验收批，其全部单向位伸试验一次抽样合格时，验收批接头数量可扩大一倍。12防水材料（1）沥清防水卷材GB50207-2002GB50208-20021、石油沥青纸胎油毡、油纸GB326-892、石油沥青玻璃纤维胎油毡GB/T14686-933、石油沥青玻璃布胎没毡JC/T84-19964、铝箔面油毡JC/T504-1992（1996）必试：纵向拉力耐热度柔度不透水性其他：（1）以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，1000～500卷抽4卷，100～499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验。（2）将试样卷材切除距外层卷头2500mm后，顺纵向截取600mm的2块全幅卷材送试。82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定12防水材料（2）高聚物改性沥青防水卷材：GB50207-2002GB50208-20021、改性沥青聚乙烯胎防水卷JC/T633-19962、强性体改性沥青防水卷材：GB18242-20003、塑性体改性沥青防水卷材：GB18243-20004、沥青复合胎柔性防水卷材：JC/T690-19985、自粘橡胶沥青防水卷材：JC/T840-19996、聚合物改性沥青复合胎防水卷材：DBJ01-53-2001必试：拉力最大拉力时延伸率不透水性柔度耐热度（1）同序号12-（1）规定（2）将试样卷材切除距外层卷头2500mm后，顺纵向截取800mm的全幅卷材送样2块。一块作物理性能检验用，另一块备用。（3）合成高分子防水卷材：GB50207-2002GB50208-20021、聚氯乙烯防水卷材：GB12952-20032、氯化聚乙烯防水卷材：GB12953-20033、三元丁橡胶防水卷材：JC/T645-19964、氯化聚乙烯-橡胶共混防水卷材：JC/T684-19975、高分子防水材料（第一部分片材）：GB18173.1-2000必试：断裂拉伸强度扯断伸长率不透水性低温弯折性其他：胶粘剂性能（1）同序号12-（1）规定（2）将试样卷材切除距外层卷头300mm后，顺纵向截取1500mm的全幅卷材送样2块。一块作物理性能检验用，另一块备用。82\n序号材料名称及相关标准、规范代号试验项目组批原则及取样规定12防水材料（4）沥青基防水涂料GB50207-2002GB50208-2002GB3186-821、溶剂型橡胶沥青防水涂料：JC/T852-19992、水性沥青基防水涂料：JC408-91必试：固体含量不透水性低温柔度耐热度延伸率（1）同一生产厂每5t产品为一验收批，不足5t也按一批计。（2）随机抽取，抽样数应不低于（n是产品的桶数）。（3）从已检的桶内不同部位，取相同量的样品，混合均匀后取两份样品，分别装入样品容器中，样品容器应留有约5%的空隙，盖严，并将样品容器外部擦干净，立即作好标志。一份试验用，一份备用。（5）合成高分子防水料：GB50207-2002GB50208-2002GB3186-821、聚氨酯防水涂料：JC/T500-1996必试：断裂延伸率拉伸强度低温柔性不透水性（或抗渗性）其他：（1）同一生产厂，以甲组份每5t为一验收批，不足5t也按一批计算。乙组份按产品重量配比相应增加。（2）每一验收批按产品的配比分别取样，甲、乙组份样品总重为2kg。（3）搅拌均匀后的样品，分别装入干燥的样品容器中，样品容器内应留有5%的空隙，密封并做好标志。2、聚合物乳液建筑防水涂料：JC/T864-2000（1）同一生产厂每5t产品为一验收批，不足5t也按一批计。（2）随机抽取，抽样数应不低于（n是产品的桶数）。（3）从已检的桶内不同部位，取相同量的样品，混合均匀后取两份样品，分别装入样品容器中，样品容器应留有约5%的空隙，盖严，并将样品容器外部擦干净，立即作好标志。一份试验用，一份备用。3、聚合物水泥防水涂料：JC/T894-2001GB12573-1999必试：：断裂延伸率强度低温柔性不透水性其它：（1）同一生产厂每10t产品为一验收批，不足10t也按一批计。（2）产品的液体组份取样同上（2）（3）配套固体组份的抽样按GB12973-1999中的袋装水泥的规定进行，两组份共取5kg样品。82\n（6）无机防水涂料：GB50207-2002GB50208-2002；GB3186-821、水泥基渗透结晶型防水涂料：GB18445-20012、无机防水堵漏材料JC900-2002必试：抗折强度、湿基面粘结强度抗渗压力（1）同一生产厂每10t产品为一验收批，不足10t也按一批计。（2）在10个不同的包装中随机取样，每次取样10kg。（3）取样后应充分拌合均匀，一分为二，一份送试；另一份密封保存一年，以备复验或仲裁用。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定12防水材料（7）密封材料GB50207-2002GB50208-2002GB3186-821、建筑石油沥青GB494-1998GB/T11147-89SH0146-92必试：软化点针入度延度其它：溶解度蒸发损失蒸发后针入度（1）以同一产地、同一品种、同一标号，每20t为一验收批，不足20t也按一批计。每一验收批取样12kg。（2）在料堆上取样时，取样部位应均匀分布，同时应不少于5处，每处取洁净的等量试样共2kg作为检验和留样有。2、建筑防水沥青嵌缝油膏：JC207-1996必试：耐热性（屋面）低温柔性拉伸粘结性施工温度（1）以同一生产厂、同一标号的产吕每2t为一验收批，不足2t也按一批计。（2）每批随机抽取3件产品，离表皮大约50mm处各取样1kg，装于密封容器内，一份作试验用，另两份留作备用。（8）合成高分子密封材料：1、聚氨酯建筑密封膏：JC482-1992（1996）2、聚硫建筑密封膏：JC483-1992（1996）3、丙烯酸酯建筑密封胶：JC484-1992（1996）4、聚氯乙烯建筑防水接缝材料：JC798-1997必试：拉伸粘结性低温柔性其它：密度恢复率（1）同一生产厂、同等级、同类型产品每2t产品为一验收批，不足2t也按一批计。每批随机抽取试样1组，试样量不少于1kg（屋面每1t为一验收批）（2）随机抽取，抽样数应不低于（n是产品的桶数）。（3）从已初检的桶内不同部位，取相同量的样品，混合均匀后A、B组分各2份，分别装入样品容器中，样品容器应留有约5%的空隙，盖严，并将样品容器外部擦干净，立即作好标志。一份试验用，一份备用。82\n5、建筑用硅酮结构密封胶GB16776-1997必试：拉伸粘结性低温柔性其它：下垂度热老化注：作为幕墙工程用的必试项目：拉伸粘结性（标准条件下）、邵氏硬度、相容性试验（1）以同一生产厂、同一类型、同一品种的产品，每2t为一验收批，不足2t也按一批计。（2）随机抽样，抽取量应满足检测验需用量（约0.5kg）。从原包装双组份结构胶中抽样后，应立即另行密封包装。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定12防水材料6、高分子防水卷材胶粘剂：JC863-2000GB/T12954-91必试：剥离强度其它：粘度适用期剪切状态下的粘合性（1）同一生产厂，同一类型，同一品种的产品，每5t为一验收批，不足5t也按一批计。（2）根据不同的批量，从每批中随同抽取下表规定的容器个数，用适当的取样器，从每个容器内（预先搅拌均匀）取的等量的试样。试样总量约1.0L，并经充分混合，用于各项试验。批量大小（容器个数）抽取个数（最小值）2～829～27328～64465～1255126～2166217～3437344～5128513～7299730～100010（9）高分子防水材料止水带：GB18173.2-2002必试：拉伸强度扯断伸长率撕裂强度（1）以同一生产厂、同月生产、同标记的产品为一验收批。（2）在外观检验合格的样品中，随机抽取足够的试样，进行物理检验。82\n（10）高分子防水材料（遇水膨胀橡胶）：GB18173.3-2002必试：拉伸强度拉断伸长率体积膨胀倍率（11）油毡瓦:JC/T503-1992（1996）必试：耐热度柔度其它：——（1）以同一生产厂，同一等级的产品，每500捆为一验收批，不足500捆也按一批计。（2）从外观、重量、规格、尺寸、允许偏差合格的油毡瓦中，任取2片试件进行物理性能试验。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定13混凝土外加剂GB8076-1997必试：（1）掺量大于1%（含1%）的同品种、同一编号的外加剂，每100t为一验收批，不足100t也按一批计。掺量小于1%的同品种、同一编号的外加剂，每50t为一验收批，不足50t也按一批计。（2）从不少于三个点取等量样品混匀。（3）取样数量，不少于0.5t水泥所需量。（1）普通减水剂钢筋锈蚀，28天抗压强度比，减水率（2）高效减水剂钢筋锈蚀，28天抗压强度比，减水率（3）早强减水剂钢筋锈蚀，1天、28天抗压强度比，减水率（4）缓凝减水剂钢筋锈蚀，凝结时间差，28天抗压强度比，减水率（5）引气减水剂钢筋锈蚀，28天抗压强度比，减水率，含水量（6）缓凝高效减水剂钢筋锈蚀，凝结时间差，28天抗压强度比，减水率（7）缓凝剂钢筋锈蚀，凝结时间差，28天抗压强度比82\n（8）引气剂钢筋锈蚀，28天抗压强度比，含气量（9）早强剂钢筋锈蚀，1天、28天抗压强度比（10）泵送剂JC473-92（1998）钢筋锈蚀，28天抗压强度比，坍落度保留值，压力泌水率比（1）以同一生产厂、同品种、同一编号的泵送剂，每50t为一验收批，不足50t也按一批计。（2）从10个容器中取等量试样混匀。（3）取样数量，不少于0.5t水泥所需量。（11）防水剂JC474-92（1998）钢筋锈蚀，28天抗压强度比，渗透比（1）年产500t以上的防水剂，每50t为一验收批，500t以下的防水剂，每30t为一验收批，不足50t或30t也按一批计。。（2）取样数量，不少于0.2t水泥所需量。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定13混凝土外加剂（12）防冻剂JC475-92（1998）钢筋锈蚀，-7、-7+28天抗压强度比（1）以同一生产厂、同品种、同一编号的防冻剂，每50t为一验收批，不足50t也按一批计。（2）取样数量，不少于0.15t水泥所需量。（13）膨胀剂JC476-2001钢筋锈蚀，28天抗压抗折强度，限制膨胀率（1）以同一生产厂、同品种、同一编号的膨胀剂，每20t为一验收批，不足20t也按一批计。（2）从20个容器中取等量试样混匀。取样数量，不少于0.5t水泥所需量。（14）喷射用速凝剂JC477-92（1998）钢筋锈蚀，28天抗压强度比，凝结时间（1）以同一生产厂、同品种、同一编号，每60t为一验收批，不足60t也按一批计。（2）从16个不同点取等量试样混匀。取样数量，不少于4kg。82\n14普通混凝土：GB50204-2002GB50010-2002GB50080-2003GB50081-2003JGJ55-2000GBJ107-87GB50209-2002必试：稠度抗压强度结构实体检验（包括同条个养护试件强度和结构实体保护层厚度，按GB50204-2002规定执行）。其他：轴心抗压静力受压弹性模量劈裂抗拉强度抗折强度长期性能和耐久性能实验碱含量氯化物总量放射性试块留置：1、每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；2、每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；3、当一次连续浇筑超过1000m3时，同一配合比混凝土每200m3混凝土取样不得少于一次；4、每一楼层，同一配合比的混凝土，取样不得少于一次；5、冬期施工还应留置，转常温试块和临界强度试块；6、对预拌混凝土，当一个分项工程连续供应相同配合比的混凝土量大于1000m3时，其交货检验的试样，每200m3，混凝土取样不得少于一次；7、建筑地面的混凝土，以同一配合比，同一强度等级，每一层或每1000m3为一检验批，不足1000m3也按一批计。每批应至少留置一组试块。取样方法及数量：用于检查结构构件混凝土质量的试件，应在混凝土浇筑地点随机取样制作，每组试件所有的拌和物应从同一盘搅拌混凝土或同一车运送的混凝土中取出，对于预拌混凝土还应在卸料过程中卸料量的1/4～3/4之间取样，每个试样量应满足混凝土质量检验项目所需用量的1.5倍，但不少于0.2m3。每次取样应至少留置一组标准养护试件，同条个养护试件的留置组数应根据实际需要确定。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定15抗渗混凝土GB50204-2002GB50208-2002GB50080-2003GBJ82-85GBJ107-87JGJ55-2000必试：稠度抗压强度抗渗等级其它：长期性能耐久性能（1）同一混凝土强度等级、抗渗等级、同一配合比，生产工艺基本相同，每单位工程不得少于两组抗渗试块（每组6个方式块）。（2）连续浇筑混凝土每500m3应留置一组抗渗试件（一组为6个抗渗试件），且每项工程不得少于2组。采用预拌混凝土的抗渗试件留置组数应视结构的规模和要求而定。（3）留置抗渗试件的同时需留置抗压强度试件并应取自同一盘混凝土拌和物中。取样方法同普通混凝土中每（2）项。（4）试块应在浇筑地点制作。82\n16高强混凝土GB50204-2002CECS104：99GBJ107-87GB50080-2003GBJ82-85必试：工作性（坍落度、扩展度、拌合物流速）抗压强度其它：同普通混凝土同普通混凝土17轻集料混凝土必试：干表观密度抗压强度稠度其他：长期性能耐久性能静力受压弹性模量导热系数(1)同普通混凝土(2)混凝土干表观密度试验，连续生产的预制构件厂及预拌混凝土同配合比的混凝土每月不少于4次；单项工程每100m3混凝土至少一次，不足100m3也按100m3计。18回弹法检测混凝土抗压强度JGJ/T23-2001必试：耐热度柔度其它：——（1结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：1、单个检测：适用于单个结构或构件的检测；2、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致，且龄期相近的同类结构或构件，按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10件。抽检构件时，应随机抽取并使所选构件具有代表性。（2）每一结构或构件的测区应符合下列规定：序号材料名称及相关标准、规范代号试验项目组批原则及取样规定82\n18回弹法检测混凝土抗压强度JGJ/T23-20011、每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个。2、相邻两测区的间距应控制在2m以内，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。3、测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面。当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土浇侧面、表面或底面。4、测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。5、测区的面积宜大于0.04m2。6、检测面应为混凝土表面，并清洁、平整，不应有疏松层、浮浆、油垢、涂层以信蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑。7、对强击时产生颤动的薄壁、小型构件应时行固定。（3）结构或构件的测区应标有清晰的编号，必要时应在记录纸上描述测区布置示意图和外观质量情况。19砂浆JGJ70-90JGJ98-2000GB50203-2002JC860-2000GB50209-2002必试：稠度抗压强度其它：分层度拌和物密度抗冻性砌筑砂浆：（1）以同一砂浆强度等级，同一配合比，同种原材料每一楼层或250m3砌体（基础砌体可按一个楼层计）为一个取样单位，每取样单位标准养护试块的留置不得少于一组（每组6块）。（2）干拌砂浆：同强度等级每400t为一验收批，不足400t也按一批计。每批从20个以上的不同部位取等量样品。总质量不少于15kg，分成两份，一份送试，一份备用。建筑地面用水泥砂浆：建筑地面用水泥砂浆，以每一层或1000m2为一检验批，不足1000m2也按一批计。每批砂浆至少取样一组。当改变配合比时也相应地留置试块。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定82\n20砌体工程现场检测GB/T50315-2000（1）当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。（2）每一检测单元内，应随机选择6个构件（单片墙体柱）作为6个测区，当一个检测单元不足6个构件时，应将每个构件作为一个测区。（3）每一测区应随机布置若干测点，各种检测方法的测点数，应符合下列要求：1、原位轴压法、扁顶法、原位单剪法、筒压法：测点数不应少于1个。2、原位单砖双剪法、推出法、砂浆片剪切法、回弹法、点荷法、射钉法：测点数不应少于5个。注：回弹法的测位，相当于其他检测方法的测点。21陶瓷砖(1)干压陶瓷砖（瓷质砖）(2)干压陶瓷砖（炻瓷砖）(3)干压陶瓷砖（细炻砖）GB/T4100.1～3-1999GB50210-2001GB/T3810.1-1999必试：吸水率（用于外墙）抗冻（寒冷地区）其它：（用于铺地）耐磨性摩擦系数坑冻性（1）以同一生产厂、同种产品、同一级别、同一规格，实际的交货量大于5000m2为一批，不足5000m2也按一批计。（2）各试验项目所需试件数量及判定规则等按GB/T3810.1规定执行。（3）如每块砖的表面积大于0.04m2时，只需用5块整砖作测试，如每块砖的表面积大于0.16m2时，至少在3块整砖的中间部位切割最小边长为100mm的5块试样。如每块砖的质量小于50g，则需足够数量的砖使每种测试样品达到50～100g。砖的边长大于200mm时，可切割成小块，但切割下的每一块应计入测量值内。多边形和其他非矩形砖，其长和宽均按矩形计算。（4）抗冻性测定试样：使用不少于10块整砖，其最小面积为0.25m2。砖应没有裂纹、釉裂、针孔、磕碰等缺陷。如果必须用有缺陷的砖进行检验，在试验前应用永久性的染色剂对缺陷做记号，试验后检查这些缺陷。将试样砖在100·C±5·C的干燥箱内烘干至恒重（即相隔24h，连续两面三刀次称量之差值小于0.01%）。记录每块砖的干质量。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定82\n21陶瓷砖(4)彩色釉面陶瓷墙地砖GB11947-89GB50210-2001GB/T3810.1-1999必试：吸水率（用于外墙）抗冻（寒冷地区）其他：耐磨耐化学腐蚀（1）以同一生产厂的产品每500m2为一验收批，不足500m2也按一批计。（2）按GB3810规定随机抽取。吸水率、耐急冷急热性、抗冻、耐磨性试样，也可从表面质量，尺寸偏差合格的试样中抽取（吸水率5个试件，耐急冷急热10个试件，抗冻、抗耐磨5个试件、弯曲10个试件）（5）陶瓷锦砖JC456-1992（1996）必试：吸水率耐急冷急热性其他：脱纸时间（1）以一同生产厂、同一品种、同色号的产品25～300箱为一验收批，小于25箱时，由供需双方商定。（2）从每验收批中抽取3箱，然后再从3箱中抽取规定的样本量。吸水率、耐急冷急热试件各5个。22石材（1）天然花岗石建筑板材GB18601-2002GB50210-2001GB50325-2001GB50327-2001必试：放射性元素含量(室内用板材)石材幕墙工程弯曲强度冻融循环其他：吸水率耐久性耐磨性镜面光泽度体积密度（1）以同一产地、同一品种、等级、规格的板材每200m2为一验收批。不足200m2的单一工程部位的板材也按一批计。（2）在外观质量，尺寸偏差检验合格的板材中抽取2%，数量不足10块的抽10块。镜面光泽度的检验从以上抽取的板材中了5块进行。体积密度、吸水率取5块（50mm×50mm×板材厚度）（2）天然大理石JC79-2002（1）以同一产地、同一品种、等级规格的板材每100m3为一验收批。不足100m3的单一工程部位的板材也按一批计。（2）同上。23铝塑复合板GB/T17748-1999GB50210-2001必试：铝合金板与夹层的剥离强度（用于外墙）（1）以同一生产厂的同一品种、同一等级、同一规格的产品每3000m2为一验收批。不足3000m2的也按一批计。（2）从每批产品中随机抽取3张进行检验。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定82\n24陶瓷墙地砖粘结剂JC/T547-94JGJ110-97JGJ126-2000GB12954-91GB50211-2001必试：——其他：拉伸胶粘结强度达到0.17Mpa的时间间隔压剪胶接强度防霉性（1）以同一生产时间，同一配料工艺条件下制得的成品。A类产品每30t为一验收批，不足30t也按一批计。其他类产品每3t为一验收批，不足3t也按一批计。每批抽取4kg样品，充分混匀。（2）取样后将样品一分为二，一份送试，一份备用。（3）取样方法按GB12954进行。25外墙饰面粘结JGJ126-2000JGJ110-97GB50210-2001必试：粘结强度（1）现场镶贴外部饰面砖工程：每300m2同类墙体取一组试样，每组3个试件，每一楼层不得小于一组，不足300m2同类墙体，每两楼层取一组试样，每组3个试件。（2）带饰面砖的预制板，每生产100块制板墙取一组试样，不足100块制板墙也取一组试样。每组在3块板中各取2个试件。26外门窗GB8485-2002GB7106-2002GB7107-2002GB50210-2001GB13685-92GB13686-92必试：抗风压性能空气渗透性能雨水渗漏性能（1）同一品种门、窗型至少选取三樘样门、窗，采用随机抽样的方法选取试件，如果是专门制作的送检样品，必须在检测报告中加以说明。（2）试件为生产厂家检验合格准备出厂的产品，不得加设任何附件或采用其他改善措施。27装饰单面贴面人造板GB/T15104-94GB50210-2001GB50327-2001GB50325-2001必试：甲醛释放量其他：浸渍剥离强度表面胶合强度（1）同一生产厂，同品种，同规格的板材每1000张为一验收批，不足1000张也按一批计。（2）抽样时应在具有代表性的板垛中随机抽取，每一验收批抽样1张，用于物理化学性能试验。28细木工板GB5849-1999GB50206-2001GB50210-2001必试：甲醛释放量其他：含水率横向静曲强度胶合强度（1）同一生产厂、同一类别、同树种生产的产品为一验收批。（2）物理力学性能检验试件应在具有代表性的板垛中随机抽取。（3）批量范围≤1200块时，抽样数1块；1201～3200抽样数2块；>3200抽样3块。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定82\n29层板胶合木GB50210-2001GB50206-2001GB/T50-2001必试：甲醛释放量其他：含水率指形接头的弯曲强度胶缝的抗剪强度耐久性（脱胶试验）每10m3的产品中检验1个全截面试件。30实木复合地板GB/T18103-2000必试：甲醛释放量其他：含水率浸渍剥离静曲强度弹性模量表面耐磨表面耐污染漆膜附着力物理力学性能检验：同一规格、同一类产品、根据产品批量大小随机抽取。每2块地板组成一组。实木复合地板理化性能试件规格、数量表（每组试件数量）理化性能抽样方案表检验项目试件尺寸试件数量编号提交检查批的成品板数量（块）初检抽样数（块）复检抽样数（块）浸渍剥离75.0×75.061≤100024含水率75.0×75.042甲醛释放量20.0×20.0约300g≥100148注：（1）在初检和复检抽样数中，任意两块地板组成一组（2）制取浸渍剥离试件时，试件表面只允许一条拼接线，且拼接线应尽量居中。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定82\n31中密度纤维板GB/T11718-1999GB/T17657-1999必试：甲醛释放量其他：弹性模量握螺钉力密度含水率吸水厚度膨胀率内结合强度静曲强度物理力学性能及甲醛释放量的测定，应在每批产品中，任意抽取0.1%（但不得少于1张）的样板进行测试。32耐酸砖GB8488-2001必试：——其他：吸水率耐酸度耐急冷急热性弯曲强度（1）以同一生产厂，同一规格的5000～30000块为一验收批，不足5000块，由供需双方协商验收。（2）每一验收批，随机抽样：弯曲强度试验5块；（每块砖上截取一个130mm×20mm×20mm，尺寸偏差为±1mm）耐急冷急热试验，取3块边棱完整的砖进行，耐酸度试验取弯曲强度试验后的碎块或从检验用砖上敲取碎块约200g（除去釉面）。33回填土GB50202-2002GB20007-2002JGJ79-2002必试：压实系数（干密度、含水量、击实试验、求最大干密度和最优含水量）（1）在压实填土的过程中，应分层取样检验土的干密度和含水率。1、基坑每50～100mm2应不少于1个检验点。2、基槽每10～20m应不少于1个检验点。3、每一独立基础下至少有1个检验点。4、对灰土、砂和砂石、土工合成、粉煤灰地基等，每单位工程不应少于3点，1000m2以上的工程每100m2至少有1点，3000m2以上的工程，每300m2至少有1点。(2)场地平整每100～400mm2取1点，但不应少于10点；长度，宽度，边坡为每20m取1点，每边不应少于1点。注：当用环刀取样时，取样点应位于每层2/3的深度处。34不发火集料及混凝土GB50209-2002必试：不发火性（1）粗骨料：从不少于50个试件中选出做不发生火花的试件10个（应是不同表面、不同颜色、不同结晶体、不同硬度）。每个试件重50～250g，准确度应达到1g。（2）粉状骨料：应将这些细粒材料用胶结料（水泥或沥青）制成块状材料进行试验。试件数量同上。（3）不发火水泥砂浆、水磨石、水泥混凝土的试验用试件同上。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定82\n35聚氯乙烯卷材地板GB11982.1-89GB50209-2002必试：——其他：耐磨层厚度PVC层厚度加热长度变化率（1）同一生产厂、同一配方、工艺、规格、颜色、图案的产品，每500m2为一验收批，不足500m2也按一批计。（2）每一验收批随机抽取3卷，用于外观质量及尺寸偏差的检验，并在合格的样品中抽取1卷，用于物理性能检验。（3）从距卷头一端300mm处，截取全幅地板800mm2块，一块送试，一块备用。36半硬质聚氯乙烯块状塑料地板必试：----其他：磨热膨胀系数加热重量损失率加热长度变化率吸水长度变化率磨耗量残余凹陷度（1）同一生产厂、同一配方、工艺、规格的塑料地板，每1000m2为一验收批，不足1000m2也按一批计。（2）每批中随机抽取5箱，每箱抽取2埠作为试件。37管材（1）建筑排水用硬聚氯乙烯管材GB/T5836.1-92GB2828-87必试：——其他：纵向回缩率扁平试验拉伸屈服强度断裂伸长率落锤冲击试验维卡软化温度（1）以同一生产厂、同一原料、配方和工艺的情况下生产的同一规格的管材，每30t为一验收批。不足30t也按一批计。（2）在计数合格的产品中随机抽取3根试件，进行纵向回缩率和扁平试验。。（2）建筑排水用硬聚氯乙烯管件GB/T5836.2-92必试：——其他：烘箱试验坠落试验维卡软化温度同一生产厂、同一原料、配方和工艺情况下生产的同一规格的管件，每5000件为一验收批，不足5000件也按一批计。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定82\n37管材（3）给水用硬聚氯乙烯（PVC-V）管材GB/T10002.1-1996必试：生活饮用给水管材的卫生性能其他：纵向回缩率二氯甲烷浸渍试验液压试验（1）同一生产厂、同一批原料、同一配方和工艺情况下生产的同规格的管材每100t为一验收批，不足100t也按一批计。（2）抽样方案见下表：批量范围样本大小≤1508151～28013281～50020501～1200321201～3200503201～1000080（5）给水用聚氯乙烯（PE）管材必试：生活饮用给水管材的卫生性能其他：静液压强度（80·C）断裂伸长率氧化诱导时间38卫生陶瓷GB/T6952-1999必试：——其他：冲击性能吸水率抗龟裂试验水封试验污水排放试验（1）以同一生产厂、同种产品、同一级别500～3000件为一验收批。不足500件也按一批计。（2）每批随机抽取3件用于冲击功能试验，3件用于污水排放试验，其他试验项目各取1件。82
