园林工程施工资料表格（园水类） 7页

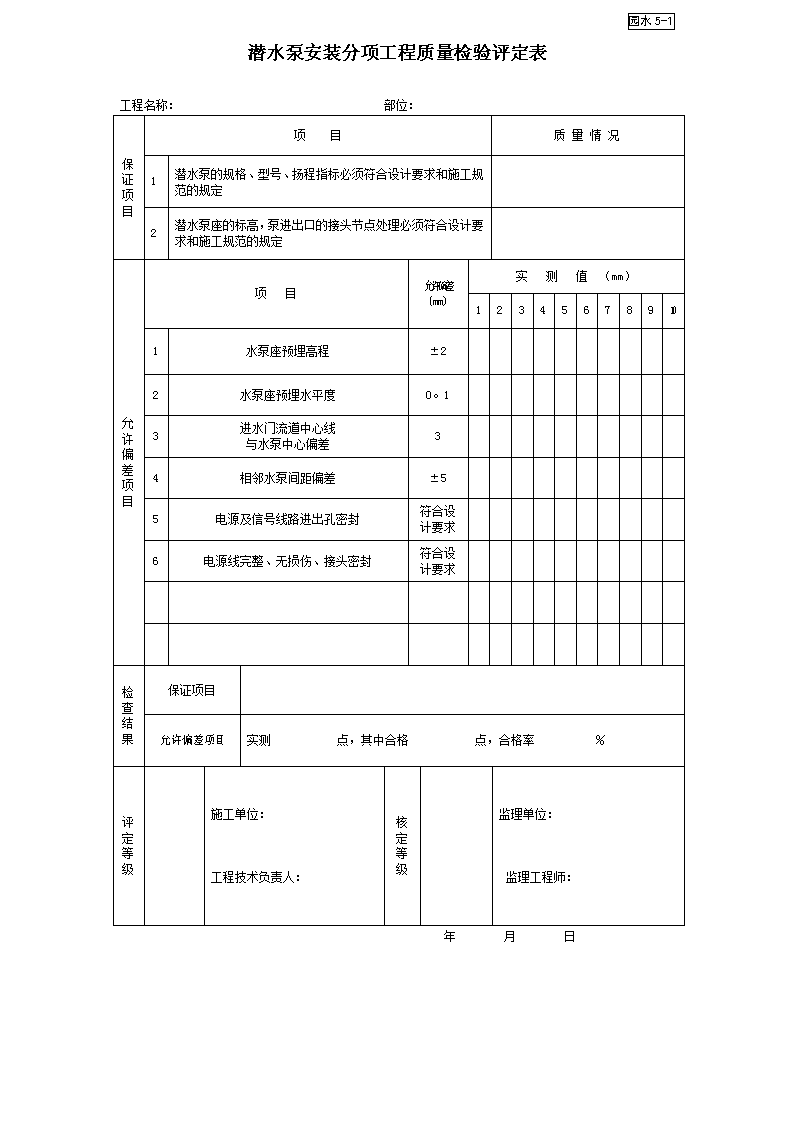

园水5-1潜水泵安装分项工程质量检验评定表工程名称：部位：保证项目项目质量情况1潜水泵的规格、型号、扬程指标必须符合设计要求和施工规范的规定2潜水泵座的标高，泵进出口的接头节点处理必须符合设计要求和施工规范的规定允许偏差项目项目允许偏差(mm)实测值（mm）123456789101水泵座预埋高程±22水泵座预埋水平度0。13进水门流道中心线与水泵中心偏差34相邻水泵间距偏差±55电源及信号线路进出孔密封符合设计要求6电源线完整、无损伤、接头密封符合设计要求检查结果保证项目允许偏差项目实测点，其中合格点，合格率％评定等级施工单位：工程技术负责人：核定等级监理单位：监理工程师：年月日\n园水5-2喷灌器具安装分项工程质量检验评定表工程名称：部位：保证项目项目质量情况1喷灌器具的规格、型号、扬程、压力指标必须符合设计要求和施工规范的规定2喷灌器具的出地标高，进出口的接头节点处理必须符合设计要求和施工规范的规定3安装器具前，应对管路系统进行冲洗，直到流出的水变清为止允许偏差项目项目允许范围实测值（mm）123456789101摇臂式喷头间距射程的0.8～1.22位置避开树木、高杆植物3工作压力中偏大值4顶端超越植物、尽可能低5埋入式喷头间距射程的0.8～1.26位置避开树木、高杆植物7工作压力根据水源压力选择8连接采用铰接接头9顶盖保持竖直、地面平齐10电磁阀上游加装一个手动阀门11阀门井直径不小于80cm12阀门离地不小于20cm13导线采用防水接头14过滤器安装位置便于拆洗、清理15快速取水阀顶盖地面平齐16阀门箱顶盖地面平齐检查结果保证项目允许偏差项目实测点，其中合格点，合格率％评定等级施工单位：工程技术负责人：核定等级监理单位：监理工程师：年月日\n园水5-3园林灯具安装分项工程质量检验评定表工程名称：部位：保证项目项目质量情况1灯具的规格、型号、性能指标必须符合设计要求和施工规范的规定2灯座的标高，电线进出口的接头节点处理必须符合设计要求和施工规范的规定3潮湿环境、水下灯具必须使用24伏以下的低压4潮湿、水下环境必须使用防水接头基本项目项目质量情况等级123456789101灯位正确2基础稳固3灯向正确、固定牢靠4灯杆垂直5电线连接牢固6下部接线箱橡胶圈、盖板齐全7接地良好，防松装置齐全8线管内径不小于电缆外径的1.5倍9电缆埋设深度符合设计要求10电缆与树木的间距要求乔木主干1.5m灌木丛0.5m古树名木3.0m11接地线、接零线必须分开12电缆的金属护层不得当作接地线检查结果保证项目基本项目检查项，其中优良项，优良率%评定等级施工单位：工程技术负责人：核定等级监理单位：监理工程师：年月日\n园水5-4排疏板排水系统安装分项工程质量检验评定表工程名称：保证项目项目质量情况1排水材料的规格、型号、性能指标必须符合设计要求和施工规范的规定2排水材料的接头节点处理必须符合设计要求和施工规范的规定3波纹管、多孔管、集水管等配件均应符合设计要求和施工规范的规定基本项目项目质量情况等级123456789101铺设面清除凸起物、清扫2填平凹坑、砂浆找平3一端开始、搭接延伸4垂直面固定牢固5搭接处底板、无纺布分别搭接6边沿处无纺布反折，包住底板7管接处连同管头完全包住8回填土及时均匀检查结果保证项目基本项目检查项，其中优良项，优良率%评定等级施工单位：工程技术负责人：核定等级监理单位：监理工程师：年月日\n园水--5塑料管线（给水）安装分项工程质量检验评定表工程名称：部位：保证项目项目质量情况1管线材料品种、型号、规格、性能应符合设计要求和质量标准2管线材料品种、型号、规格、性能应与质保单的数据相符，并具有出厂合格证3阀门、接头、喷头的型号、规格、耐压强度应符合设计要求4管槽开挖中心位置、槽底高程应符合设计和规范要求基本项目项目质量情况等级123456789101管线铺设管道平顺放入回填土要分层压实2管线连接热熔对接树脂均匀熔接牢固不渗水3管阀连接管阀连接牢固紧密水流方向正确不得悬空和扭曲4竖井位置正确顶盖标高符合要求5喷头安装位置正确喷头标高符合使用要求允许偏差项目项目允许偏差(mm)实测值（mm）123456789101管槽开挖槽底标高0、–302中心线两侧宽度不小于设计规定3槽底边坡不小于设计规定4管道铺设管道标高±105中线位移156垂直位移±27阀门垂直度±28喷头标高要求±29垂直度±2检查结果保证项目基本项目检查项，其中优良项，优良率％允许偏差项目实测点，其中合格点，合格率％评定等级施工单位：工程负责人：核定等级监理单位：监理工程师：年月日\n园水--6塑料管线（排水）安装分项工程质量检验评定表工程名称：部位：保证项目项目质量情况1管线材料品种、型号、规格、性能应符合设计要求和质量标准2管线材料品种、型号、规格、性能应与质保单的数据相符，并具有出厂合格证3管槽开挖中心位置、槽深和坡降应符合设计和规范要求4管道铺设不得有逆坡，管身不得起伏不平5回填土不得有石块、砖屑等杂物基本项目项目质量情况等级123456789101管线铺设管道平顺放入回填土要分层压实2管线连接热熔对接树脂均匀熔接牢固不渗水不得悬空和扭曲3窨井位置正确顶盖标高符合要求4出口安装位置正确标高符合使用要求允许偏差项目项目允许偏差(mm)实测值（mm）123456789101管槽开挖槽底标高0、–302中心线两侧宽度不小于设计规定3槽底边坡不小于设计规定4管道铺设管道标高±105中线位移156纵向坡降符合设计要求7窨井长、宽±208底高±109顶高±10检查结果保证项目基本项目检查项，其中优良项，优良率％允许偏差项目实测点，其中合格点，合格率％评定等级施工单位：工程负责人：核定等级监理单位：监理工程师：年月日\n
