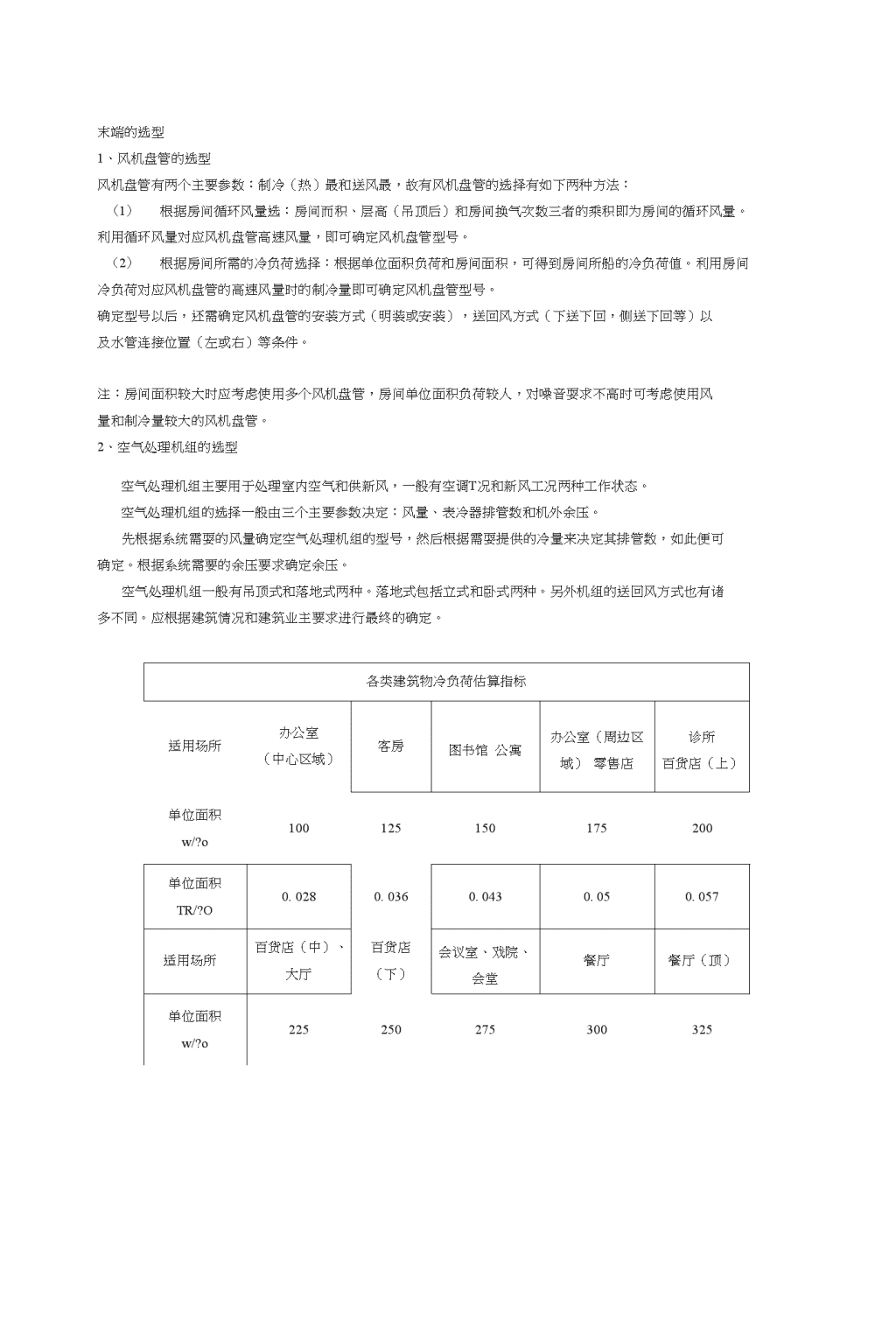

末端的选型1、风机盘管的选型风机盘管有两个主要参数：制冷（热）最和送风最，故有风机盘管的选择有如下两种方法：（1）根据房间循环风量选：房间而积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。利用循环风量对应风机盘管高速风量，即可确定风机盘管型号。（2）根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所船的冷负荷值。利用房间冷负荷对应风机盘管的高速风量时的制冷量即可确定风机盘管型号。确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（下送下回，侧送下回等）以及水管连接位置（左或右）等条件。注：房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较人，对噪音耍求不高时可考虑使用风量和制冷量较大的风机盘管。2、空气处理机组的选型空气处理机组主要用于处理室内空气和供新风，一般有空调T况和新风工况两种工作状态。空气处理机组的选择一般由三个主要参数决定：风量、表冷器排管数和机外余压。先根据系统需耍的风量确定空气处理机组的型号，然后根据需耍提供的冷量来决定其排管数，如此便可确定。根据系统需要的余压要求确定余压。空气处理机组一般有吊顶式和落地式两种。落地式包括立式和卧式两种。另外机组的送回风方式也有诸多不同。应根据建筑情况和建筑业主要求进行最终的确定。各类建筑物冷负荷估算指标适用场所办公室（中心区域）客房图书馆公寓办公室（周边区域）零售店诊所百货店（上）单位面积w/?o100125150175200单位面积TR/?O0.0280.0360.0430.050.057适用场所百货店（中）、大厅百货店（下）会议室、戏院、会堂餐厅餐厅（顶）单位面积w/?o225250275300325\n单位面积TR/?O0.0640.0710.0780.0860.092\n水系统设计按经济流速选用的水流速推荐值管道种类推荐流速m/s管道种类推荐流速m/s水泵吸入口1.2-2.1冷却水管1.0-2.4水泵压出口2.4-3.6分水器1.0-1.5供回水下•管1.0-2.0集水器1.0-1.5供回水支管0.5-0.7排水管1.2-2.0比焙单位换算表焦/千克(J/kg)尔格/千克(erg/kg)千卡/千克(kcal/kg)英尺.磅力/千克(ft.lbf/lb)千克力.米/千克(kgf.m/kg)英热单位/磅(Btu/lb)11X1070.238846X10'30.3345530.1019720.429923XI0-31X10-710.238846X10100.334553X1070.101972X1070.429923X10104186.84.1868X10”11400.70426.9351.82.989072.98907X1077.13926X10410.30481.28507X1039.806659.80665X1072.34228X1073.2808414.21610X10"323262.326X10100.55555677&169237.1861\n3861.113900.233201.0978810.924951.3175X10'4171.515028.13589.41.18711.4244X10、制冷量单位换算表瓦(W)千焦/时(kj/h)千卡/时(kcal/h)美国冷吨日本冷吨新英国冷吨英热单位/时(Btu/h)13.60.859852.843X1012.5899X1012.395X1073.41190.277810.238857.8983X10-57.1942X10-56.6542X10$0.94781.1634.186813.3069X10'3.012X10'2.786X103.96843516.912660.9302410.910840.842461.2X10’0.293071.055070.2528.33X1057.59X1037.02034X10511.08117面积单位换算表平方米斶平方英寸(irO平方英尺(IV)平方码W)11550.0010.76391.19606.4519X10416.9444X1037.716X1040.092914410.11110.8361129691质量单位换算表千克(公斤)(kg)磅(lb)盎司(常衡)(0Z)吨(t)公制(t)美制(USton)英制(Ukton)12.204635.2740.0010.00110230.000984210.453591160.000453590.00050.000446430.0283500.062510.0000283500.000031250.00002790210002204.63527411.10230.98421907.1852000320000.90718510.892867\n1016.052240358401.016051.121管内水流速推荐值(m/s)管径(mm)1520253240506580闭式系统0.4〜0.50.5〜0.60.6〜0.70.7〜0.90.8〜1.00.9〜1.21.1〜1.41.2〜1.6开式系统0.3〜0.40.4~0・50.5〜0.60.6〜0.80.7〜0.90.8〜1.00.9〜1.21.1—1.4管径(mm)100125150200250300350400闭式系统1.3〜1.81.5〜2.01.6-2.21.8〜2.51.8〜2.61.9〜2.91.6〜2.51.8〜2.6开式系统1.2〜1.61.4〜1.81.5〜2.01.6〜2.31.7〜2.41.7〜2.41.6〜2.11.8〜2.3水系统的管径和单位长度阻力损失闭式水系统开式水系统州官官任nun流量/(m3/h)KPa/100m流量/(m3/h)KPa/100m150~0・50〜60——200.5〜110〜60——251〜210〜600〜1.30〜43322〜410〜601.3〜211〜40404〜610〜602〜410〜40506〜1110〜604〜8—6511〜1810〜608〜14—8018〜3210〜6014〜22—10032〜6510〜6022〜45—12565〜11510〜6045〜8210〜40150115〜18510〜4782〜13010〜43200185〜38010〜37130〜20010〜24250380〜5609〜26200〜34010〜18300560〜8208〜23340〜4708〜15350820〜9508〜18470〜6108〜13400950〜12508〜17610〜7507〜124501250〜15908〜15750〜10007〜12\n5001590〜20008〜131000〜12307〜11膨胀水箱选用开式高位膨胀水箱适用于中小型低温水供暖系统，膨胀水箱规格见下表，构造见国标图。方形圆形型公称面积W)有效容积(mJ外形尺寸(mm)公称容积W)有效容积W)筒体(mm)1长宽高内径高度0.50.619009009000.30.3590070020.50.6312007009000.30.3380080031.01.151100110011000.50.54900100041.01.20140090011000.50.59100090052.02.271800120012000.80.831000120062.02.0614001-10012000.80.811100100073.03.052000140014001.01.11100130083.03.201600160014001.01.21200120094.04.322000160015002.02.114001500104.04.371800180015002.02.015001300115.05.182400160015003.03.316001800125.05.352200180015003.03.418001500134.04.218001800144.04.620001600155.05.218002200165.05.220001800水箱容积计算当95-70°C供暖系统V=0.031VC当110-70°C供暖系统V二0.038Vc当130-70°C供暧系统V=0・043VC式中V——膨胀水箱的有效容积(即相当于检查管到溢流管之间高度的容积),L；Vc一一系统内的水容量，Lo\n膨胀水箱设计安装要点膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。膨胀管在重力循环系统时接在供水总立管的顶端；在机械循环系统时接至系统定压点，一般接至水泵入口前，循坏管接至系统定压点前的水平回水干管上，该点与定压点2间，应保持不小于1.5-3m的距离。膨胀管、溢水管和循环管上严禁安装阀门，而排水管和信号管上应设置阀门。设在非供暧房间内的膨胀管，循环管理体制、信号管均应保温。般开式膨胀水箱内的水温不应超过95°C空调水系统常用钢管规格表公称直径DN普通镀锌管无缝钢管►mmin外径mm壁厚mm不镀锌理论重®?K/m外径mm壁P?mm重量?K/m200.75"26.752.751.63253.01.632533.53.252.42323.52.46321.25"42.253.253.13383.52.98401.5〃4&03.503.84453.53.53502〃75.53.754.88573.54.62652.5"75.53.756.64764.07.10803"88.54.008.34894.0&38100I"114.04.0010.851084.010.26125—〃5140.04.5015.041334.012.731506〃165.04.5015.041334.012.732008"2196.031.542502737.045.92300325&062.544004269.092.55500530水泵的配置与选择冷水泵的选择通常选用每秒转速在30^150转的离心式淸水泵，水泵的流量应为冷水机组额定流量的1.T1.2倍(单台工作时取1.1,两台并联工作时取1.2)。水泵的扬程应为它承担的供回水管网最不利环路的总水压降的1.T1.2倍。绘不利环路的总水压降，包括冷水机组蒸发器的水压降△P1、该坏路中并联的各台空调末端\n装置的水IR损失最大一台的水斥降AP2、该环路中各种管件的水压降与沿程压降之和。冷水机组蒸发器和空调末端装置的水压降，可根据设计工况从产品样木中查知；环路管件的局部损失及环路的沿程损失应经水力计算求出，在估算时，可人致収每100m管长的沿程损失为5mII20。这样，若最不利环路的总长(即供、回水管管长之和)为L,则冷水泵扬程H(mH2O)可按下式估算。Umax=Apl+Ap2+0.05L(1+K)式中K为最不利环路中局部阻力当量长度总和与直管总长的比值。当最不利环路较长时K取0.2~0.3；最不利环路较短时K取0.4~0.6。冷却水泵的选择1)冷却水泵的流量应为冷水机组冷却水量的1.1倍。2)水泵的扬程就为冷水机组冷凝器水压降△pl、冷却塔开式段高度Z、管路沿程损失及管件局部损失四项之和的1.T1.2倍。Apl和Z可从有关产品样本中查得；沿程损失和局部损失应从水力计算求岀，作估算时，管路中管件局部损失可取5mI120,沿程损失可取毎100m管长约5niI120o若冷却水系统來冋管长为L,则冷却水泵所需扬程的估算值II(mlI2O)约为H=Apl+Z+5+0.05L3)依据冷却水泵的流量和扬程，参考有关水泵性能参数选用冷却水泵。水流量计算1、.冷却冷却水流量水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q为制冷主机制冷量L(m3/h)=[Q(kW)/(4.5~5)°Cxl.163]X(1.15~1.2)2、冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。如果考虑了同时使用率，建议用如下公式进行计算。公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。L(m3/h)=Q(kW)/(4.5~5)°Cxl.1633、冷却水补水量一般1为冷却水循环水量的风速的选择(1)风管内的风速一般空调房间对空调系统的限定的噪音允许值控制在40〜50dB(A)之间，即相应NR(或NC)数为35〜45dB(A)。根据设计规范，满足这一范围内噪音允许值的主管风速为4〜7m/s,支管风速为2〜3m/so通风机与消声装置Z间的风管，其风速可采用8〜10m/s。(2)送风口的出风风速为防止风口噪音，送风口的出风风速宜采用2〜5m/s。(3)回风口的吸风速度回风口位于房间上部时，吸风速度取4〜5m/s,回风口位于房间下部时，若不靠近人员经常停留的地点，取3〜4m/s,若靠近人员经常停留的地点，収1.5〜2m/s,若用于走廊冋风时，取1〜1.5m/s。\n通风系统之流速m/s系统商业工业低速送风、最大流速1313送风、一般流速6〜1111〜13回风、授大流速1013回风、一般流速7.5〜99〜13高速、一•般1313〜25以噪音标准控制的允许送风流速应用场所流速|m/s图书馆，广播室1.75〜2.5住宅，公寓，私人办公室，2.5〜医院房间4.0银行，戏院，教室，一般4.0〜办公室，商店，餐厅5.0工厂，百货公司，丿时房5.0〜7.5\n应住宅公共建筑工厂用场所推荐最大推荐最大推荐最大室外空气入口2.54.02.54.52.5&0空气过滤器1.31.51.51.81.81.8加热排管2.32.52.53.03.03.5冷却排管2.32.32.52.53.03.0淋水室2.52.52.52.52.52.5风机出口6.08.59.011.010.014.0主风管4.06.06.0&09.011.0支风管（水平）3.05.04.06.55.09.0支风管（垂直）2.54.03.56.04.08.0低速风管系统的推荐和最大流速（m/s）推荐的送风口流速应用场所流速m/s播音室1.5〜2.5戏院2.5〜3.5住宅、公寓、饭店房间、教室2.5〜3.8\n私人办公室2.5〜4.0—•般办公室5.0〜6.0电影院5.0百货店、上层7.5百货店、地F10.0低速风管系统的最大允许流速（m/s）以噪以摩擦阻力控制应用场所声控制主风管送风i-/i?回风主管送风支管回风支管住宅3.05.04.03.03.0公寓、饭店房间5.07.56.56.05.0办公室、图书馆6.010.07.58.06.1大礼堂、戏院4.06.55.55.04.0银行、高级餐厅7.510.07.5&06.0百货店、H助餐厅9.010.07.58.06.0工厂12.515.09.011.07.5不同送风方式的送风量指标和室内平均流速ASHRAE送风方式单位地板面积的送风量1/sm工作区平均流速m/s换气次数1/h侧送百叶风口3〜60.13〜0.187条形风口4〜100.10〜0.1812局部孔板送风5〜150.10〜0.1818顶棚散流5〜250.10〜30\n器0.25顶棚孔板送风5〜500.05~0.1560空调房间允许之最大送风温差。c送风下列房间高度m方式23456侧送，大风量6.5&3101214侧送，小风量9.011131517顶棚散流器9.516171818逗留区流速与人体感觉的关系流速m/s人体感觉0〜0.08不舒适，停滞空气的感觉0.127理想，舒适0.127〜0.25基本舒适0.33不舒适，可以吹动薄纸0.38对站立者为舒适感之上限0.38〜1.52用于工厂和局部空调送风口之最大允许流速应用场所盘形送风口顶棚送风口侧送风口广播室3.0〜4.54.0~4.52.5医院疗房4.0〜4.54.5〜5.02.5〜3.0\n饭店房间、会客室4.0〜5・05.0〜6.02.5〜4.0百货公司、剧场6.0〜7.56.2〜7.55.0〜7.0教室、图书馆、办公室5.0〜6.06.0〜7.53.5〜4.5逗留区之最大允许流速人体状态长时间坐短时间坐轻工作重工作应用办公室餐厅商店轻工业工厂、舞厅冷却m/s0.100.150.200.30加热m/s0.200.300.350.45制冷常用术语标准(三)1.8导热系数(亦称热导率)导热系数是表示-•种材料传导热量能力的一个物理量。如两块同样厚的材料，-块是铜块，一块是软木块，把它们放在比本身温度高的环境中，可立即感觉到铜块温度升髙，而对软木块则在短时间内感受不到。这说明两种材料对热量传导的能力不同，把这种材料对热量的不同传导能力以数字表示就称为导热系数，其数值等于：当材料层的厚度为lm,两边温度差为1°C,在lh内通过1m2表面积所传导的热量,以符号1表示，单位是kcal/mh°C,国家法定单位是W/mK或用J/mhK表示，它们Z间的换算关系是:lW/mK=0.860kcal/mh°C。不同材料有不同导热系数，它与材料的成份、密度、分子结构等因素有关。同一种材料，影响贯导热系数的主要因素是帑度和湿度。密度大则导热系数人，湿度大则导热系数亦大。1.9放热系数当冻结一种物质时，如在表血吹风则它的冻结速度比不吹风时快。表示这种不同物质Z间在不同状态下换热能力的物理量称为放热系数，其数值等于每小时、每平方米面积上，当流体和固体壁Z间的温度差为1°C时所传递的热量。以符号a表示，其单位为kcal/(m2heC),国际单位制是W/(m2k)或J/(m2h°C)、两者之间换算关系为:1W/(m2K)=0.860kcal/(m2h°C)1.10传热系数热量从高温侧流体透过平壁转移到低温侧流体。这种热疑传递的能力除与两侧温差、传热面积的大小冇关外，还与平壁的导热系数，平壁的厚度及罹\n而两侧的放热系数有关。把所有因素列成一个方程式，即：Q=KFDt(kJ/h)式中：Q：传递的热量(kj/h)；F：平壁的表面积(m2)；Dt:温差Dt=tl-t2(°C)；K：传热系数kJ/(m2h°C)K为传热系数，它数值上等于当两侧温差1°C时、1h通过1m2传热面积，从一侧热流体传到另一侧冷流体所传递的热量。单位是kJ/(m2h°C)或W/(m2k)01.11比容和密度单位容积的湿空气所具有的质量称为密度。用符号r表示，即：而单位质量的湿空气所占冇的容积称为比容，用符号V表示，即：式中：m：湿空气的质量，单位为kg；v：湿空气占有的容积，单位为m3。两者互为倒数，因此，貝能视为一个状态参数。1.12湿度湿度是表示湿空气中含有水蒸汽虽多少的物理戢,有三种表示方法。a.绝对湿度1m3湿空气中含水蒸汽的质量。符号为Z,单位为kg/m3,即:式中：mq：水蒸汽质量，单位为kg；V：水蒸汽占冇的容积，即湿空气的容积，单位为m3。绝对湿度使用起来不方便。它不能直接反映岀湿空气的干湿程度。b.含湿量每公斤干空气所含有水蒸汽量称为含湿量，符号为d,单位为kg/kg(干)，即：式中：mq：湿空气中水蒸汽质量，单位为kg；mg：湿空气中干空气质最，单位为kg。b.相对湿度湿空气中水蒸汽分压力和同温度下饱和水蒸汽分压力Z比，称为相对湿度。用符号j表示，即：式中：Pq：水蒸汽分压力Pqb；同温度下饱和水熬汽分压力从式屮可知，j值小，衣示空气较干燥，反Z，空气较潮湿。当j=0时，为干空气；j=100%时，为饱和空气。从j值大小可直接看出空气的干湿程度。j和\nd都是表示空气的湿度参数，含意却不同，d表示水蒸汽的含量多少，却不能表示空气接近饱和的程度；而j能表示空气接近饱和程度，却不能衣示水蒸汽的含量多少。1.13露点温度在一定大气压力下，含湿量不变时空气屮的水蒸汽凝结为水(凝露)的温度。在d不变时，空气温度下降，由未饱和状态变为饱和状态，此时空气的相对湿度j=100%。在空调技术中，把空气降温至幽点温度，达到除湿干燥空气的目的。1.14焙焙是湿空气的一个重要参数。是一个内能与压力位能Z和的复合状态参数。在空调过程中，湿空气的状态经常发生变化，焙可以很方便确定该状态变化过程中的热交换虽:。湿空气的变化过程是定压过程，焙差等于热交换量，即：tDh=DQ二cmDt式中：Dh：焙差kJ/kg(干)DQ：热交换量kj/kgm：湿空气的质虽kgc：湿空气的定压比热kJ/(kg°C)l.15静压、动压、全压在选择空调或风机时，常常会遇到静压、动压、全压这三个概念。根据流体力学知识，流体作用在单位面积上所垂直力称为压力。当空气沿风管内壁流动时，其压力可分为静压、动压和全压，单位是mmHg或kg/m2或Pa,我国的法定单位是Pa。a.静压(Pi)由于空气分子不规则运动而撞击于管壁上产生的压力称为静压。计算时，以绝对真空为计算零点的静压称为绝对静压。以大气压力为零点的静压称为相对挣压。空调中的空气挣压均指相对静压。帝压高于大气压时为正值，低于大气压时为负值。b.动压(Pb)指空气流动时产牛•的压力，只要风管内空气流动就具有一定的动压，其值永远是正的。c.全压(Pq)全压是静压和动压的代数和：Pq=Pi十Pb全压代表1m3气体所具有的总能最。若以大气压为计算的起点，它可以是正值，亦可以是负值。制冷常用术语标准（二）1.4显热\n对I古I态、液态或气态的物质加热，只要它的形态不变，则热量加进去后，物质的温度就升高，加进热量的多少在温度上能显示出來，即不改变物质的形态而引起其温度变化的热量称为显热。如对液态的水加热，只要它还保持液态，它的温度就升高；因此，显热只影响温度的变化面不引起物质的形态的变化。例如机房中、其计算机或程控交换机的发热量很大，它属于显热。1.5潜热对液态的水加热，水的温度升高，当达到沸点时，虽然热量不断的加入，但水的温度不升高，一直停留在沸点，加进的热量仅使水变成水蒸气，即由液态变为气态。这种不改变物质的温度而引起物态变化（乂称相变）的热量称为潜热。如计算机房中、工作人员人体发热以及换气带进来的空气含湿量，这些热量称为潜热。（全热等于显热与潜热之和。）1.6压力气体由分子组成，亿力分子在无规则的运动中，频繁撞击容器内壁，在内壁单位表面积上垂直产生的力称为压力。在工程屮测最气体压力的常用单位是：千克/厘米2、或为mmllg（毫米汞柱），我国的法定单位是Pa（帕斯卡）。a.大气压力包围地球的空气层对单-位地球表面积形成的压力称为大气压力。通常用B表示。单位用帕Pa或千帕kPa表示。大气压力随各地海拔高度不同而存差异。还因季节、气候的变化稍冇高低。由于大气压力不同，空气的物理性质和反映空气物理性质的状态参数均要发生变化。所以，在空气调节的设计和运行中，要考虑当地气压的大小，否则会造成一定的误差。压力分三种：用仪表测定的压力（称工作压力，即表压力）、当地大气压和绝对压力。其相互关系：绝对压力=当地大气压十工作压力只有绝对压力才是湿空气的状态参数。b.水蒸汽分压力与饱和水蒸汽分压力在湿空气中，水蒸汽单独占冇湿空气的容积，并且冇与湿空气相同温度时所产生的压力，称为水蒸汽分压力，用Pq衣示。湿空气是干空气和水蒸汽组成的混合气体，因此湿空气的总圧力应由干空气分压力Pg:与水蒸汽的分压力Pq迭加而成。即P=Pg十Pq或B=Pg十Pq在空调工程中所考虑的湿空气就是大气，所以湿空气的总压力P就是当地大气压力Bo\n在一定温度下，空气越潮湿，其水蒸汽含量就越多，水蒸汽分压力就越人。当水蒸汽含量超过某一限量时，多余的水蒸汽就会凝成水析岀。这说明，此时，湿空气中的水蒸汽含量达到绘人限度、该湿空气处于饱和状态，称饱和空气；此时相应的水蒸汽分压力称为饱和水蒸汽分压力。该压力仅取决于温度，温度越高，其压力值越大。于此同时，压力和沸点的关系也很人，降低压力能使液体的沸点降低，増加压力则使沸点升高。因此每一个作用于液体的压力就有一个对应的沸点。例如1.0133X105Pa下。水在100°C时沸腾；若压力升高到2.41X105Pa,水的沸点为138°C；若压力降低到0.43X105Pa,水的沸点为84.5°C。在制冷系统中,用控制蒸发压力來达到控制蒸发温度的目的。1.7蒸发与沸腾蒸发是指在液体自由表面进行气化的过程。例如，水的蒸发。衣服的凉干过程。蒸发是由于液体表面上具有较高能战的分子克服液体分子的引力、穿出液面到达空间而形成的。在相同环境下、液体温度越高,则蒸发越快。制冷工程中，许多问题都涉及到蒸发过程，例如冷却塔及空调中的加湿与干燥过程等。红外加湿器的加湿属衣面熬发过程。沸腾是指液体内部产生气泡形式的剧烈气化过程。例如，水的烧开过程。在一•定压力下，液体加热到一定的温度才开始沸腾。在格个沸腾过程中,液体吸收的热罐全部用于自身的容积膨胀与相变,故气液温度保持不变。如电极加湿器属于沸腾过程。\n制冷常用术语标准（一）制冷是指用机械方法，从一个冇限的空间内取出热量，使该处的温度降低到所要求的程度。这个过程是*热传递來完成的。有关制冷的一些常用名词术语简单介绍如下：1.1温度温度被用來衣示物质冷与热的程度，温度的高低的程度可用温度计來度量，如玻璃温度计，管内的液体受热后膨胀，液面升高，冷却收缩后，液面降低，液面的高低衣示温度的高低程度。下面简要介绍衣示温度值的儿种标准。a.摄氏温标在标准大气压下，把水的冰点作为0度，沸点作为100度，在0度与100度之间均衡的刻成100格，每格为1度，以符号°C表示。b.华氏温标在标准大气压F,把水的冰点定为32度，而沸点定为212度、二者之,间均衡的刻成180格，每格为1度，以符号oF表示。c.开氏温标（又称绝对温标）它以摄氏温标为基础、把水的冰点定为273.16度，水的沸点定为373.16度，理论上把物质中分子全部停止运动Z点作为0度，以符号K表示。常用温标是摄氏、华氏、开氏。它们之间的换算公式如下：华氏换算摄氏：摄氏换算成华氏：开氏与摄氏的关系：T=t+273.16式中：T:廿氏温标，K；t：摄氏温标，oC<>1.2热量物体温度的高低表示了物体的物质分子热运动剧烈的程度，温度的高低也表示物体所具有能量的高低，这种能量称为热能。当温度不同的两个物体相接触时，两者•温度逐步趋于一致，发生了热能从温度较高的物体向温度较低的物体转移，此时物体所放出或吸收的能杲称为热杲。常用的热杲单位冇：a.卡在标准大气压力下，将1克的水加热或冷却，其温度升高或降低1匸时，所加进或除去的热量称为1卡，以符号cal表示。因卡的单位太小，工程上往往采用其1000倍的千卡或大卡来表示。具符号为kcalo\nb・英热单位在标准大气压下,将lib（磅）（llb=0.454kg）水加热或冷却,其温度升高或降低华氏温度1oF,所加进或除去的热量称为一个英热单位，其符号为BW。a.焦耳在国际单位制中，取热量单位与功的单位一致,以焦耳表示。焦耳相当于用1NCI：顿）的力，共作用点在力的方向上移动1m（米）所做的功。因此，在国际单位制中，焦耳是功和能的单位，采用这种单位使计算简化，焦耳的符号为J。我国法定热量单位为焦耳。焦耳与卡Z间的换算为：1kJ（千焦耳）=0.239kcaT（千卡）1kcal（千卡）=4.19kJ（千焦耳）其它常用换算公式为：1kcal（千卡）=3.969Btu（英热单位）1Btu（英热单位）=252cal（卡）1kcal（千卡）=427kg*m（千克•米）1kW（千瓦）=860kcal/h（千卡/时）1美国冷吨=3024kcal/h（千卡/时）1日本冷吨=3320kcal/h（千卡/时）1.3比热任何物质当加进热量，它的温度会升髙。但和同质量的不同物质，升高同样温度时，其所加进的热量是不-•样的。为相互比较，把1kg水温度升高1°C所需的热量定为4.19kjo以此作为标准，其它物质所需的热量与它的比值，称为比热。如1kg水温度升高1°C需4.19kJ,则比热值为4.19kJ（kg-°C）,而1kg铜温度升高］。C只需0.39RJ,则铜的比热为0.39kJ（kg-°C）0不同材料有各自的比热值,下表为几种材料的比热值。儿种材料比热值物资名称比热kJ（kg-K）物资名称比热kJ（kg-K）水4.19氨（液体）4.609冰2.095氨（气体）2.179玻璃0.754空气（干）1.006铜0.390钢0.461\n知道材料比热值，就能计算出对它降温所需要除去的热量。例如要将5kg70°C的水冷却到15°C,则需除去的热量为：Q=mcDt=5X4.19X(70-15)=1152.25kJ式中:m:水的质量,kg：c：水的比热kJ(kg-K)；DI：温度差值Ko舒适性空调室内计算参数季节温度°C相对湿度％风速m/s夏季22~2840〜65W0.3冬季18〜2430〜60WO.2水系统分类AHUQ—Icool开式循环闭式循环开式循环的优点：冷水箱有一定的蒂冷能力，可以减少冷冻机的开启时间，增加能量调节能力，且冷水温度的波动可以小一些。开式循环的缺点是：1.冷水与人气接触，循坏水中含氧量髙，宜腐蚀管路。2.末端设备(喷水池、表冷器)与冷冻站高差较大时,水泵则须克服高差造成的静水压力,增加耗电量。3.如果喷水池较低，不能直接自流回到冷冻站时，则需増加回水池和回水泵。4.如果采用自流回水，回水的管径较人，会増加投资。闭式循环的优点：1.由于管路不与大气相接触，管道与设备不宜腐蚀。2.不需为高处设备提供的静水压力，循环水泵的压力低，从而水泵的功率相对较小。\n3・山于没有冋水箱、不需重力冋水、冋水不需另设水泵等，因而投资省、系统简单。闭式循环的缺点：1.蓄冷能力小，低负荷时，冷冻机也需经常开动。2.膨胀水箱的补水有时需要另设加压水泵。水系统管制3Dili]heat——OHheat1命◎1heat|(3—Icool1O-cool|1两管制三管制四管制两管制：冷水系统和热水系统采用相同的供水管和回水管，只有一供一回两根水管的系统。优点：两管制系统简单，施工方便：缺点：不能用于同时需要供冷和供热的场所。三管制：分别设1!供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水关共用。优点：三管制系统能够同时满足供冷和供热的耍求，管路系统较四管制简单；缺点：比两管制复杂，投资也比较高，且存在冷、热回水的混合损失。四管制：冷水和热水的系统完全单独设置供水管和回水管，町以满足高质量空调环境的要求。优点：四管制系统能够同吋满足供冷和供热的耍求，并且配合耒端设备能够实现室内温度和湿度耕确控制的要求；由丁-冷水和热水在管路和末端设备中完全分离，有助于系统的稳定运行和减小设备的腐蚀；缺点：初投资窩，管路布宣复杂。\n水系统同程异程式同程式系统：经过每一并联环路的管长基本相等，如果通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。优点：同程式系统屮系统的水力稳定性好，各设备间的水疑分配均衡，调节方便。缺点：同程式系统由于采用回程管，管道的长度增加，水阻力增人，使水泵的能耗増加，并口增加了初投资。异程式系统：经过每一并联坏路的管长均不相等。优点：异程式系统简单，耗用管材少，施工难度小。缺点：异程式采用异程式的系统，各并联环路管长不等，常在每一个并联支路上安装流量调节装置。同程式冷凝水系统的设计风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。1、冷凝水管的布置①若邻近有下水管或地沟时，可川冷凝水管将空调器接水盘所接的凝结水排放至邻近的下水管中或地沟内。②若相邻近的多台空调器距下水管或地沟较远，可用冷凝水干管将各台空调器的冷凝水支管和下水管或地沟连接起來。2、冷凝水管管径的确定①直接和空调器接水盘连接的冷凝水支管的管径应与接水盘接管管径一致（可从产品样木中查得）。②盂设冷凝水干管时，某段干管的管径可依据与该管段连接的空调器总冷量（KW）按下表查得。3、冷凝水管保温所冇冷凝水管都应保温，以防冷凝水管温度低于局部空气露点温度时，其表面结露滴水。采用带冇网络线铝箔贴面的玻璃棉保温时，保温层厚度可取25mm。冷凝水干管管径选择干管承担冷量干管公称直径干管承担冷量干管公称直径(KWENfnrfEN(uri\nW771〜176177〜100101〜17620253240177-59859410551056-15121513-12462>12462册5080100125150说明：［）N=15mni的管道不推荐使用。立管的公称直径，应与同等负荷的水平干管的公称直径相同。4、冷凝水管设计注意事项①沿水流方向，水平管道应保持不小于千分Z—的坡度；且不允许有积水部位。②当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封，水封的高度应比凝水盘处的负压（相当于水柱高度）大50%左右。水封的出口，应与大气相通。③采用聚氯乙烯犁料管时，一般可以不必进行防结露的保温和隔汽处理。④采用镀锌钢管时，通常应设置保温层。⑤冷凝水立管的顶部，应设计通向大气的透气管。⑥设计和布置冷凝水管路时，必须认貞考虑定期冲洗的可能性，并应设计女排必要的设施。气流组织房间内合理的气流组织主要取决丁送风口的形式和位置。目前，常见的气流组织形式有：①侧送风侧送风如图a所示，侧板送风是目前常用的气流组织形式。风道位于房间上部，沿墙敷设，在风道的一侧或两侧开送风口。可以上送风，上回风，也可以上送风，下回风。它的特点是风口应贴顶布置，形成贴附式射流，回风区进行热交换。回风口设在送风口的同侧，风速为2〜5m/s。冬季送热风时，调节百叶窗使气流向斜下方射出。几种送凤方式示意Bk②散流器送风散流器送风可以进行平送和侧送。它也是在空气冋流区进行热交换。射流和冋流流程较短，通常沿顶栅形成贴附式射流时效果较好。它适用于设置顶栅的房间。③条缝送风通过条缝形送风口进行送风,其射程较短。温差和速度变化较快,适用于散热疑较大只求降温的房间,\n例如纺织厂、高级公共民用建筑等都冇采用条缝送风。①喷口送风经热、湿处理的空气由房间-侧的儿个喷口高速喷出，渡过一定的距离后返回。工作区处于回流过程中，这种送风方式风速高，射程远，速度、温度衰减缓慢，温度分布均匀。适用于大型体育馆、礼堂、剧院及高大厂房等公共建筑中。②孔板送风利用顶栅上而的空间作为静压箱。在压力的作用下，空气通过金属板上的小孔进入室内。回风口设在房间下部。孔板送时，射流的扩散及室内空气混合速度较快，因此工作区内空气温度和流速都比较稳定，适用于对区域温差和工作区风速耍求严格，室温允许波动较小的场合。排风方式1、自然排风在卫生条件要求较低的建筑中，可以采用。但这种方式不稳定，易受干扰，有时会发生倒灌现象，也不能防火。2、机械排风在卫生标准耍求较高的高层住宅\宾馆客房\高级写字间等，通常在每一卫生间均装设排风扇和防火阀,通过风道排到屋顶，在屋顶设-台引风机，排风扇与引风机连锁，只耍有一台排风扇开启，引风机就启动。3、混合排风在每一卫生间均装设排风扇和防火阀，通过风道排到排风竖井，然后通过自然排风。典型场所的排风①公共场所的排风设置较大风最的排风机或数个小风最的排风机。②宾馆饭店中客房的排风-•般客房卫生间均由土建或装修单位装设排风机排除污浊空气。高级豪华套间的会客室需单独设置排风装置。③KTV间的排风KTV间一般分隔为较小的单间，并要做好隔音防止产生共鸣，避免宾客演唱时互相干扰。因此KTV间的排风设施一般须安装消声排风管道，并要设有防止倒风装登。④桑拿浴、蒸汽浴室和游泳管的排风桑拿浴、蒸汽浴室和游泳管的空气潮湿且温度高，必须设置排风装置定期以较大的风量排放室内空气,或长期以较小风量排放室内空气。排风装置应选用防潮防爆电机驱动的低噪音排风机。⑤厨房与公用卫生间的排风宜采用机械排风方武，排风装登应具备防止倒流作用。广东汇江假日花园一期广东汇江假日花园一期案例分析一、工程概况汇江假口花园位于佛山市著名的风景旅游区南国桃园内，建筑面积超过11万平方米，全区分两期进行开发。\n汇江假日花园首期建筑面积7力多平方米，容积率仅为1.2,绿化率高达47%。是山业界一流的企业强强联手缔造，美国贝尔高林规划的夏威夷风情园林，广州瀚华与香港启贤设计、中国建设局八局矗工的超现代主义建筑。安装MDV（D）380套产品类型以低层电梯豪宅为主，全部一•梯两户，单层高3.2米，带双主人套房、私家花园、空中花园，间间房充满阳光、可望风景,复式（空中别墅、叠加式别墅）客厅中空更高达6.4米,可谓家家总统府，极尽舒适与豪华。一期山17栋6层带电梯洋房（顶层为复式单位），其中14栋为4-6层巍加式別駆洋房，以及10幢独立超豪华别墅组成，共380多套住宅。二、设计依据①《采暖通风与空气调节设计规范》（GBJ19-87）（2001年版）②《建筑设计防火规范》（GBJ16-87）（2001年版）③《人民防空地下室设计规范》（GB50038-94）（2003年版）④业主对本工程的使川要求及业主与设计院的有关协商纪要。三、设计参数（广州地区适用）①室外设计参数参数空调干球温度空调湿球温度相对湿度大气压力季节(°C)(°C)(%)(hPa)夏季33.527.7°C831004.5冬季5\701019.5②室内设计参数参数空调干球温度（°C）和对湿度（％）噪声标准功能夏季冬季夏季冬季dB(A)睡房24〜2718〜2250~60=<60客厅23〜2718〜2250〜60=<60四、空调系统选择汇江假日花园一期洋房的空调系统，毎户采用一套独立的MDV（D）系列数码涡旋中央空调，制冷剂为R22o\n夏、冬季设计方案均采用中央空调制冷/热，向室内各房间送冷/热风。根据广州地区设计参数、建筑结构特点、朝向、房间功能等因索，选用140〜280W/M2的单位负荷。室内部分采用了W)V(D)系列的四面出风和一面出风的室内机。每个房间一台室内机，小巧紧凑，布置于各房间吊顶的中间位置(四面出风)或靠近门口的位置(一面出风〉，有自动转换供热/冷模式，自动风速变换,定时设定模式，可同时实现网络集中管理和单独控制。考虑到住宅对装潢耍求的特姝性以及业卞的要求，不设置独立的新风系统，而根据排风和人员，考虑房间无组织的新风补给以满足房间空气的新鲜度。室外机均安装在现有空调基位(首层花园内)上，统-•布丿』，整体美观大方，不占川房间有效使川面其中E1型别墅选型表及空调平血图如卞：地下一层一层二层三层使用场所家庭影院饭厅书房过厅客厅客房1客房2客丿另3家庭厅卧房书房主卧房ALL面积(m2)4023.525574324202623.527.526.534.5370.5设计单位负荷(W)280230180120260160160160230160160200总负荷(kW)11.25.414.506.8411.18MDV-JD36Q1/YMDV-JD36Q1/YMDV-JD45Q1/Y4.404.246.9071.27选用机型MDV-D56Q4MDV-JD56Q1/YMDV-JD45Q1/YMDV-D71Q4MDV-D112Q4MDV-D56Q1MDV-JD45Q1/YMDV-JD45Q1/YMDV-D71Q4合计室外机MDV-D580W/S-820台13考虑到别墅房间的不同时使用性，我们在选择室外主机的时候取了0.8的同时使用系数。五、MDV(D)系列数码涡旋屮央空调介绍\nMOV(D)系列数码涡旋小央空调是使用数码涡旋压缩机，并利用变容屋方式调节冷媒输出屋的一拖多空调系统，是代表当今世界空调领域最尖端技术的空调产品。有多种冷媒类型可供选择：R22,R407C。以满足世界各用户的盂求。系统由室内、外机，冷媒管、分歧管、凝结水管及附件组成。直接蒸发式冷却空气，省却了冷媒水循环过程中造成的能量损失，且蒸发温度相对于冷水机组有所提岛，因此提岛了系统的制冷效率。室外机置于首层阳台上，室内机多款可供选择，M顶落地式，标准(低静压)风管天井机，四面出风嵌入式，壁挂式等。室内、外机Z间采用紫铜冷媒管和分歧管连接，不需膨胀水箱、循环泵。该系统优点：能量调节范用宽：10%〜100%；可实现真正的无级能量调节，貝有更高的季节能效比，更加节能；采用美国谷轮公司的柔性数码涡旋压缩机，可使空调系统的使用寿命比其他系统寿命延长2倍!嵌入武室内机送风自动摆动，导流叶片；型号规格多，选择余地人，可根据不同性能、功能要求选择;天井式内机，室内机放置于室内吊顶内，风系统简单，无需专人管理，只需定期检查，无漏水之忧，相对价格低；可充分考虑新风，提高室内空气品质，保持空气淸晰；管道式内机出风口处有风压，一•般为0〜196Pa,可通过风道来保证每只风口的冷热风冇一定的射程，使室内气流场和温度场保持均匀；高静压型也可配置消声器，充分满足室内噪声要求。六、结语该工程运行结果证明，设计所采川的技术以及系统的设置是科学合理的。系统运行的灵活性不仅可达到节能的K的，同时能够使业主在使用和运行管理上具有绝对的独立性。该工程从竣工至今运行效果良好。带屮央空调的楼盘不仅是汇江假日花园一期的一大卖点，而且业主对HDV(D)系列数码涡旋中央空调产品的品质和售后服务的良好口碑也有效的促进了汇江假日花园一期开发商与美的中央空调的再次合作，目前汇江假日花园二期的空调工程也U进入施工阶段空调风系统的管道设计（一）风管机在设计管道时首先必须从产品资料上了解三个参数：风量、风压、噪声。1.风量：为了确定送风管道人小。2.风压：也叫机外静压。为了计算在送风过程小克服阻力所需的参数。简单不确切地说，就是能将风送多大距离的动力。3.噪声：其产品技术资料所标的噪声只是相对的，因为噪声是随不同条件而相应的变动的。可能产生噪声的渠道有：机器本身的风机、机器运行振动、送风风压过大等。（二）风系统设计包括的主要内容有：合理采用管内的空气流速以确定风管截而尺寸，计算风系统的阻力及选择风机，平衡各支风路的阻力以保证各支风路的风虽达到设计值。那么管内风速如何选择？风管尺寸如何来确定呢？※管内风速的选取决定了风管截面的尺寸，两者Z间的关系如下：F=axb=L/（3600•V）（公式1・1）\n式中：F：风管断而积（of）a、b：风管断面长、宽（m）风管风量（m³/h）V:风速（m/s）以上各取值受到以下几个方面的影响：①建筑空间：在现代的建筑小，无论是多层建筑或高层建筑，还是高档别墅，建筑空问都是相当紧张的，因此要求我们尽可能提高风速以减少风管的截面。（管内风速与风悸截面积成反比，即是风速越高，则风管截面积越小，反Z,风速越低，则风管截面积越大。）②风机压力及能耗：风速越高，则风阻力越大，风机的能耗也就越大，从此点來说乂要求降低风速。③噪音要求：风速对噪音的影响表现在三个方而：首先，随着风速的提髙，风机风压的要求较高而引起风机的运行噪声加大；第二，风速加人至一定程度时，在通过风管部件时将产生气流噪声；第三，随着风速的提高，风管消声的消声能力下降。总的来说，风管内的风速越高，则所产生的噪声就越大。因此,管内风速的选取是综合平衡各种因素的一个结果.通过查阅相关资料和有关手册以及根据实际工程的体会，建议空调通风系统中的各种风道内的推荐风速见下表所示：(表1)场合以合宜噪声为主导主风管的风速v(m/s)以合宜风管阻力为主导的风速v(m/s)送风主管回风主管送风支管回风支管住宅3.05.04.03.03.()公寓、酒店客房、医院病房5.07.56.56.05.0高级办公室、图书馆6.010.07.58.06.1剧院、演讲厅4.06.55.55.04.0银行、高级餐厅、办公室7.510.07.58.06.0百货公司、咖啡厅9.010.07.58.06.0工厂12.5159.011.07.5
