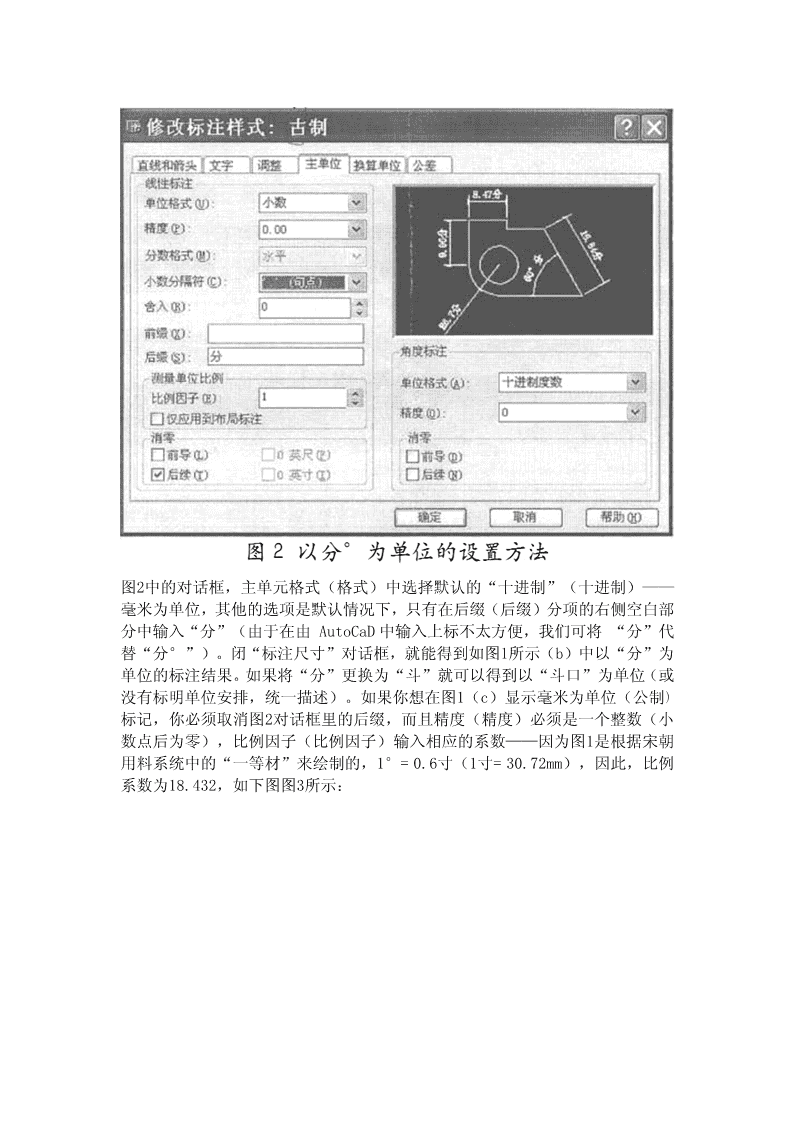

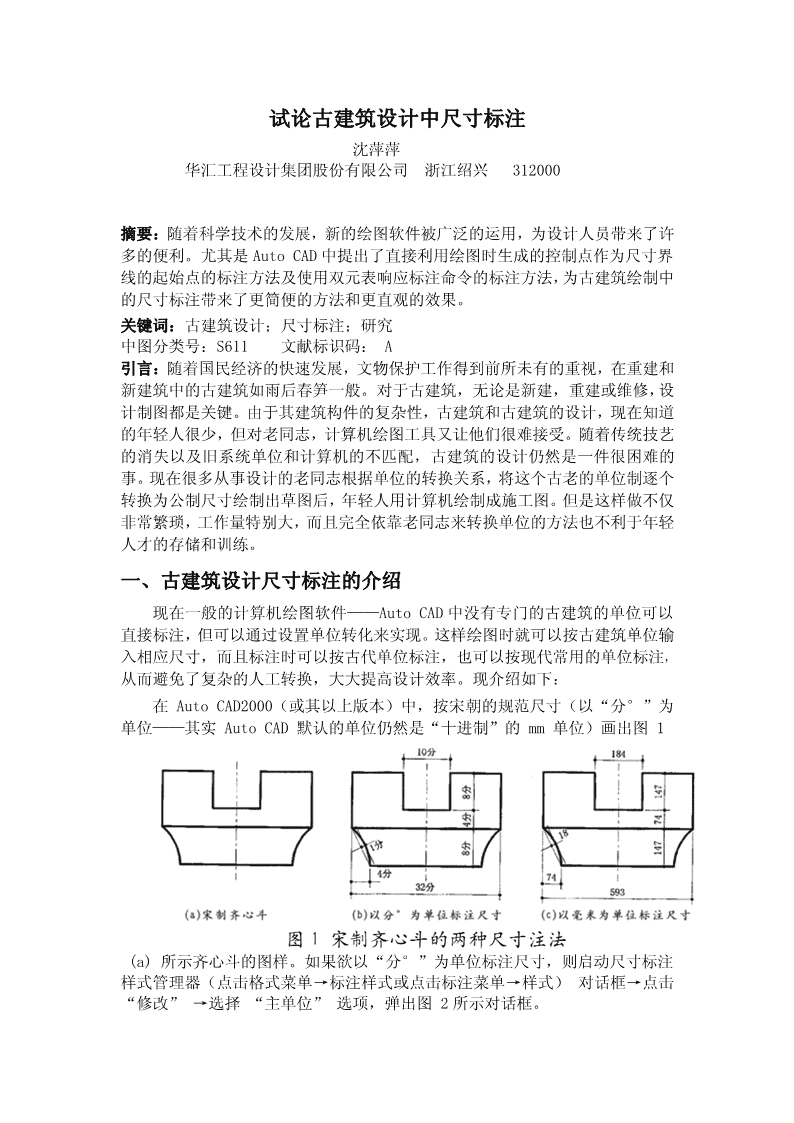

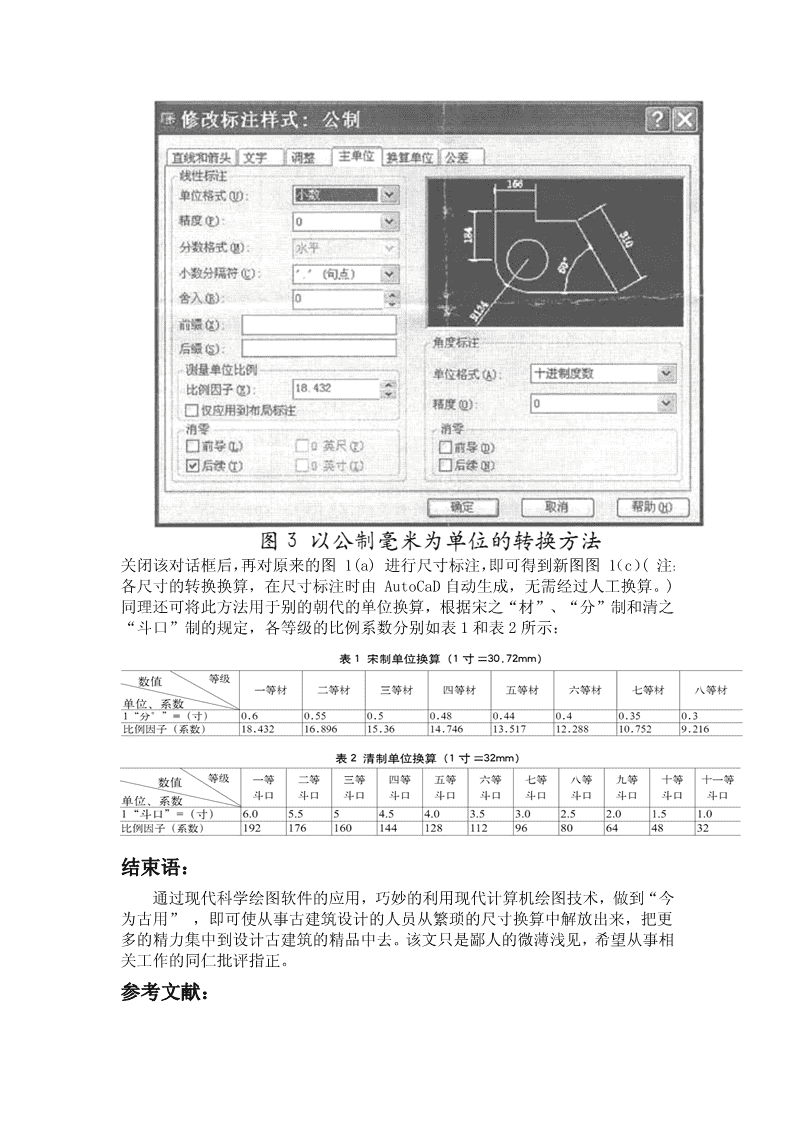

试论古建筑设计中尺寸标注沈萍萍华汇工程设计集团股份有限公司浙江绍兴312000摘要：随着科学技术的发展，新的绘图软件被广泛的运用，为设计人员带来了许多的便利。尤其是AutoCAD中提出了直接利用绘图时生成的控制点作为尺寸界线的起始点的标注方法及使用双元表响应标注命令的标注方法，为古建筑绘制中的尺寸标注带来了更简便的方法和更直观的效果。关键词：古建筑设计；尺寸标注；研究中图分类号：S611文献标识码：A引言：随着国民经济的快速发展，文物保护工作得到前所未有的重视，在重建和新建筑中的古建筑如雨后春笋一般。对于古建筑，无论是新建，重建或维修，设计制图都是关键。由于其建筑构件的复杂性，古建筑和古建筑的设计，现在知道的年轻人很少，但对老同志，计算机绘图工具又让他们很难接受。随着传统技艺的消失以及旧系统单位和计算机的不匹配，古建筑的设计仍然是一件很困难的事。现在很多从事设计的老同志根据单位的转换关系，将这个古老的单位制逐个转换为公制尺寸绘制出草图后，年轻人用计算机绘制成施工图。但是这样做不仅非常繁琐，工作量特别大，而且完全依靠老同志来转换单位的方法也不利于年轻人才的存储和训练。一、古建筑设计尺寸标注的介绍现在一般的计算机绘图软件——AutoCAD中没有专门的古建筑的单位可以直接标注，但可以通过设置单位转化来实现。这样绘图时就可以按古建筑单位输入相应尺寸，而且标注时可以按古代单位标注，也可以按现代常用的单位标注，从而避免了复杂的人工转换，大大提高设计效率。现介绍如下：在AutoCAD2000（或其以上版本）中，按宋朝的规范尺寸（以“分°”为单位——其实AutoCAD默认的单位仍然是“十进制”的mm单位）画出图1(a)所示齐心斗的图样。如果欲以“分°”为单位标注尺寸，则启动尺寸标注样式管理器（点击格式菜单→标注样式或点击标注菜单→样式）对话框→点击“修改”→选择“主单位”选项，弹出图2所示对话框。\n图2中的对话框，主单元格式（格式）中选择默认的“十进制”（十进制）——毫米为单位，其他的选项是默认情况下，只有在后缀（后缀）分项的右侧空白部分中输入“分”（由于在由AutoCaD中输入上标不太方便，我们可将“分”代替“分°”）。闭“标注尺寸”对话框，就能得到如图1所示（b）中以“分”为单位的标注结果。如果将“分”更换为“斗”就可以得到以“斗口”为单位（或没有标明单位安排，统一描述）。如果你想在图1（c）显示毫米为单位（公制）标记，你必须取消图2对话框里的后缀，而且精度（精度）必须是一个整数（小数点后为零），比例因子（比例因子）输入相应的系数——因为图1是根据宋朝用料系统中的“一等材”来绘制的，1°=0.6寸（1寸=30.72mm），因此，比例系数为18.432，如下图图3所示：\n关闭该对话框后，再对原来的图1(a)进行尺寸标注，即可得到新图图1（c）(注：各尺寸的转换换算，在尺寸标注时由AutoCaD自动生成，无需经过人工换算。)同理还可将此方法用于别的朝代的单位换算，根据宋之“材”、“分”制和清之“斗口”制的规定，各等级的比例系数分别如表1和表2所示：结束语：通过现代科学绘图软件的应用，巧妙的利用现代计算机绘图技术，做到“今为古用”，即可使从事古建筑设计的人员从繁琐的尺寸换算中解放出来，把更多的精力集中到设计古建筑的精品中去。该文只是鄙人的微薄浅见，希望从事相关工作的同仁批评指正。参考文献：\n[1]粱思成《营造法式注释》[M].北京．文物出版社[2]《梁思成文集》[M].北京，建筑工业出版社[3]《刘敦桢文集》[M].北京，建筑工业出版社[4]AutoCAD2000高级用户指南——设计·定制·开发[M]（美）迪库（ShamTickoo）著；潘岚、卢飒、潘宏等译—北京：机械工业出版社,2000.6:263-274
