DB52∕T 1410-2019 大坝安全监测系统综合评价技术导则 36页

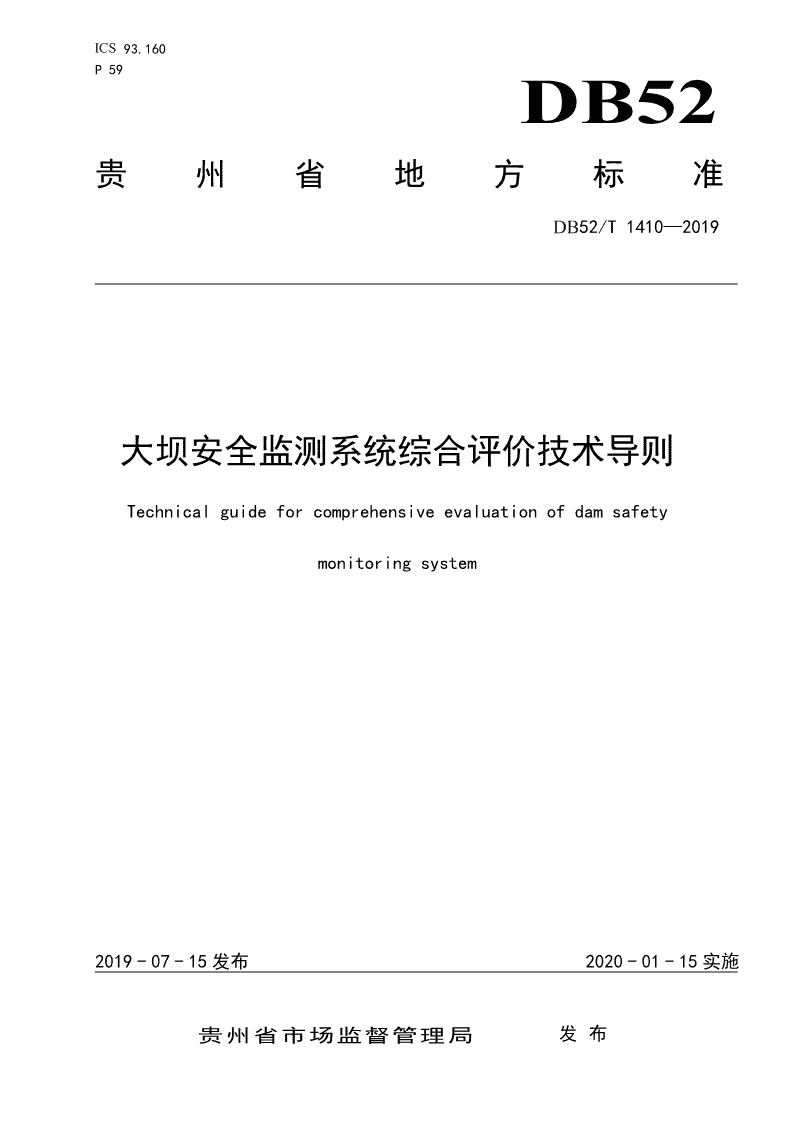

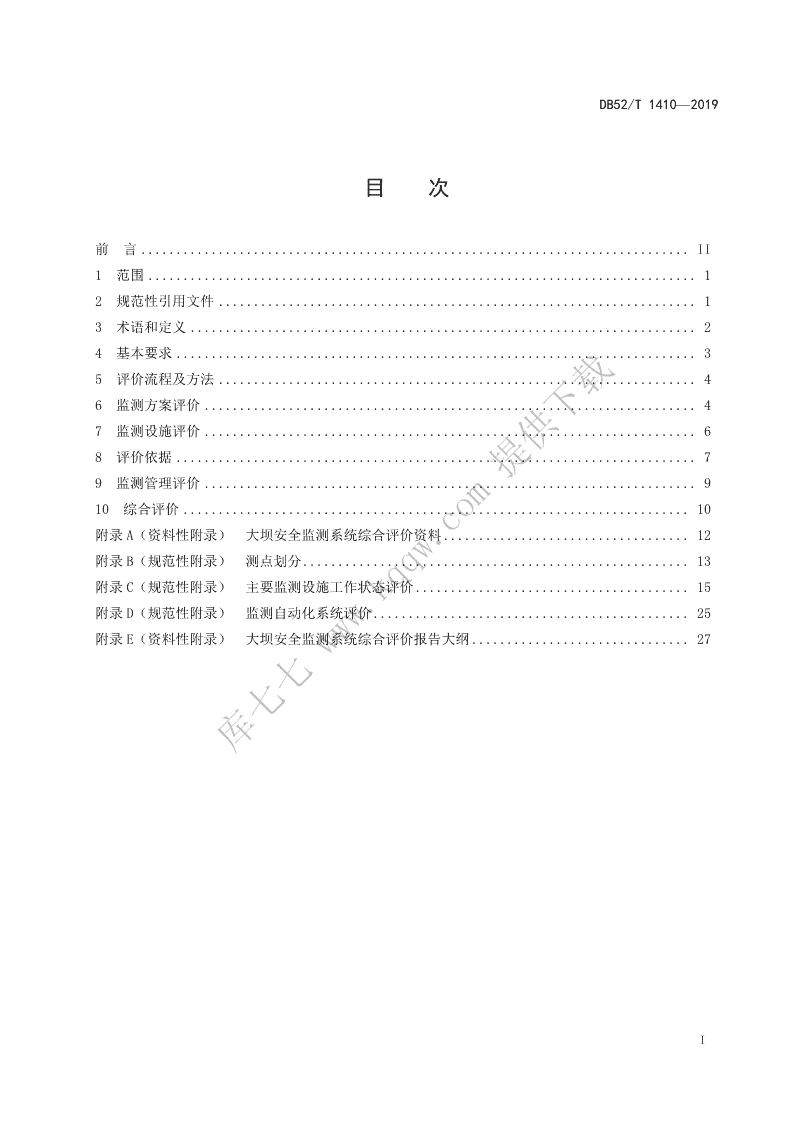

ICS93.160P59DB52贵州省地方标准DB52/T1410—2019大坝安全监测系统综合评价技术导则Technicalguideforcomprehensiveevaluationofdamsafetymonitoringsystem2019-07-15发布2020-01-15实施贵州省市场监督管理局发布\n\nDB52/T1410—2019目次前言..............................................................................II1范围..............................................................................12规范性引用文件....................................................................13术语和定义........................................................................24基本要求..........................................................................35评价流程及方法....................................................................46监测方案评价......................................................................47监测设施评价......................................................................68评价依据..........................................................................7提供下载9监测管理评价......................................................................910综合评价........................................................................10附录A（资料性附录）大坝安全监测系统综合评价资料...................................12附录B（规范性附录）测点划分.......................................................13附录C（规范性附录）主要监测设施工作状态评价.......................................15附录D（规范性附录）监测自动化系统评价.............................................25附录E（资料性附录）大坝安全监测系统综合评价报告大纲...............................27www.kqqw.com库七七I\n提供下载www.kqqw.com库七七\nDB52/T1410—2019前言本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。请注意：本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国电建集团贵阳勘测设计研究院有限公司提出。本标准由贵州省水利标准化技术委员会归口。本标准起草单位：中国电建集团贵阳勘测设计研究院有限公司、贵州省大坝安全监测中心。本标准主要起草人：郭法旺、蒋剑、罗恒、曾正宾、李运良、史鹏飞、毛鹏、彭浩、庞先明、晏卫国、李波、周以林、庞井龙、付科、童永富、余德平、张仁亮、李浩。提供下载www.kqqw.com库七七II\n提供下载www.kqqw.com库七七\nDB52/T1410—2019大坝安全监测系统综合评价技术导则1范围本标准规定了大坝安全监测系统综合评价的基本要求、工作流程及方法、监测方案评价、监测设施评价、监测自动化系统评价、监测管理评价和综合评价。本标准适用于大坝安全监测系统的综合评价。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T12897国家一、二等水准测量规范GB/T12898国家三、四等水准测量规范提供下载GB/T13606土工试验仪器岩土工程仪器振弦式传感器通用技术条件GB/T16818中、短程光电测距规范GB/T17942国家三角测量规范GB/T18314全球定位系统GPS测量规范GB/T22385大坝安全监测系统验收规范GB50026工程测量规范GB/T50138水位观测标准DL/T1134大坝安全监测数据自动采集装置www.kqqw.comDL/T1254差动电阻式监测仪器鉴定技术规程DL/T1271钢弦式监测仪器鉴定技术规程DL/T1558大坝安全监测系统运行维护规程DL/T5178混凝土坝安全监测技术规范DL/T5209混凝土坝安全监测资料整编规程库七七DL/T5211大坝安全监测自动化技术规范DL/T5256土石坝安全监测资料整编规程DL/T5259土石坝安全监测技术规范DL/T5272大坝安全监测自动化系统实用化要求及验收规程SL486水工建筑物强震动安全监测技术规范SL530大坝安全监测仪器检验测试规程SL531大坝安全监测仪器安装标准SL551土石坝安全监测技术规范SL601混凝土坝安全监测技术规范SL616水利水电工程水力学原型观测规范SL621大坝安全监测仪器报废标准SL725水利水电工程安全监测设计规范1\nDB52/T1410—2019SL766大坝安全监测系统鉴定技术规范3术语和定义下列术语和定义适用于本文件。3.1大坝largedam广义上包括永久性挡水建筑物、泄水建筑物、封堵结构、取水和过船建筑物的挡水结构，以及这些建筑物与结构的地基、近坝库岸、枢纽区边坡和附属设施。3.2监测设施monitoringfacilities各类监测仪器设备及其辅助设施。3.3提供下载安全监测系统safetymonitoringsystem由监测设施和与之匹配的监测软件组成的系统。3.4监测点monitoringpoint监测仪器布置的空间位置。3.5www.kqqw.com关键测点keypoint能够反映建筑物关键监测指标的监测点。3.6库七七重要测点importantpoint能够反映建筑物重要监测指标的监测点。3.7一般测点ordinarypoint除关键测点和重要测点以外的其他监测点。3.8施工期constructionperiod从开始施工到首次蓄水为止的时期。2\nDB52/T1410—20193.9初蓄期initialimpoundingperiod水库首次蓄水后的前三年。3.10运行期operationperiod初蓄期后的时期。4基本要求4.1评价时机在以下时机，开展大坝安全监测系统综合评价工作:a)蓄水安全鉴定或验收；b)工程竣工安全鉴定；c)大坝安全评价；提供下载d)大坝安全监测系统改造；e)其他重要节点或时机。4.2评价项目大坝安全监测系统综合评价划分为以下四个分项:a)监测方案评价；b)监测设施评价；c)监测自动化系统评价；www.kqqw.comd)监测管理评价。4.3评价等级4.3.1分项评价等级分项评价结论分为A、B、C三级。A级为合格；B级为基本合格，但有缺陷；C级为不合格。库七七4.3.2综合评价等级大坝安全监测系统综合评价等级分为一级、二级、三级。一级系统运行正常，能够满足大坝安全运行需要；二级系统运行基本正常，经整改后可以满足大坝安全运行需要；三级系统运行不正常，需重新改造。对评定为二级、三级的系统，应提出处理建议。4.4评价机构4.4.1大坝安全监测系统综合评价工作应由具备相应资质的单位承担。4.4.2评价技术负责人应具有水利水电工程高级技术职称，并有同等规模和同类型大坝安全监测工作经历。4.4.3测量仪表应经过国家法定计量检定机构检定校准合格，并在有效期内。3\nDB52/T1410—20195评价流程及方法5.1工作流程大坝安全监测系统综合评价工作流程见图1。制定工作计划收集资料开展现场工作资料查阅仪器测试数据分析提供下载分项评价综合评价图1大坝安全监测系统综合评价流程图5.2评价方法大坝安全监测系统综合评价应收集详实、准确、可靠的监测设计及施工资料,以及监测数据、运行www.kqqw.com管理资料，通过资料查阅、现场检查、仪器测试和数据分析，按照规范要求，复核监测方案，查明监测设施和自动化系统运行情况，对监测管理工作进行检查与评价，确定分项评价结论，并综合上述结果，对大坝安全监测系统进行综合评价，确定评价等级。6监测方案评价库七七6.1评价依据监测方案评价应依据SL725、DL/T5178、DL/T5259、SL551、SL601、SL486及SL616的要求执行，并根据工程基本特性选用。6.2评价内容6.2.1监测项目评价应检查现有监测项目的完整性和规范性，与工程特点的结合情况，满足工程不同时期需要的全面性。6.2.2监测布置评价应在结构计算成果和建筑物工作特性的基础上，评价监测方法的合适性和测点布置的合理性。6.2.3仪器适应性评价应检查监测仪器的可靠性、耐久性和适应性要求，包括仪器量程、精度、工作环境等技术参数。4\nDB52/T1410—20196.2.4监测频次评价应明确不同建筑物在不同时段和条件下的观测频次要求，检查监测频次。6.2.5巡视检查评价应评价巡视检查制度的适用性，检查人员组成及职责的合理性，所需要工具、设备、器材和安全防护用品的完好情况，巡视检查规程及报告的完整性。6.3评价要求监测方案的评价要求见表1。表1监测方案评价要素表要素评价序号监测方案要素满足基本满足不满足监测项目基本完整，满足规监测项目完整，符合规范规监测项目存在缺项漏项，1监测项目范最低要求，但与工程结合定，并与工程特点结合良好。不满足规程规范要求。不够。监测方法基本合适，测点布置时没有较好的结合工程特点及结构设计和科研试验成提供下载监测方法不合适，测点布监测方法合适，测点布置合果，测点布置不能全面、正置不能全面、正确的反映2监测布置理，能全面、正确的反映建筑确的反映建筑物实际工作状建筑物实际工作状况，且物实际工作状况。况，但关键部位有可替代测后期无法增设测点。点，重要仪器设备可维护和更换。监测仪器的量程、精度、工监测仪器的量程、精度、工作作环境等各项技术参数基本监测仪器的技术参数不能环境等各项技术参数满足工3仪器适应性www.kqqw.com满足工程需要，但与工程特满足工程需要，基本没有程需要，仪器可靠性强、耐久性、结构施工工艺等内容结考虑工程特点。性好，具有很强的适应性。合性一般。监测频次满足规程规范要求，监测频次满足规程规范要并结合工程基本资料，针对不库七七求，但针对不同建筑物在不监测频次不满足规程规范4监测频次同建筑物在不同时段和条件同时段和条件下的观测频次要求。下的观测频次有具体明确的没有具体明确的要求。要求。巡视检查制度完善，明确了巡视检查频次、巡视检查路线、建立了巡视检查制度，但不无巡视检查制度，或者虽重点检查内容、巡视检查方5巡视检查够完善，与工程实际情况结然有制度，但完全不符合法、巡视检查记录、巡视检查合一般。工程实际情况，无法执行。报告编写及提交，与工程实际情况结合好。5\nDB52/T1410—20196.4分项评价要素评价全部为满足，分项评价为A级；存在基本满足且无不满足时，分项评价为B级；有1个及以上不满足，分项评价为C级。7监测设施评价7.1评价依据监测设施评价应依据GB/T22385、GB/T13606、DL/T1254、DL/T1271、DL/T1558、DL/T5178、DL/T5209、DL/T5256、DL/T5259、DL/T5416、SL621、SL766的要求执行，并根据工程基本特性选用。7.2评价内容7.2.1监测点评价包括工作状态评价、历史测值评价。7.2.2监测点评价完成后，按照测点种类划分情况，分别进行关键测点、重要测点和一般测点的评价，然后再进行监测设施分项评价。7.2.3重力坝、拱坝和土石坝的测点划分见附录B，其他建筑物可根据工程特点参照执行。提供下载7.3评价要求7.3.1主要监测设施工作状态评价应根据附录C所列方法开展。7.3.2历史测值评价分为可靠、基本可靠、不可靠：a)可靠：数据变化合理，过程线呈规律性变化，无明显系统误差或虽有系统误差但能够排除仪器自身的问题；b)基本可靠：数据变化基本合理，过程线能呈现出一定的规律，仪器可能存在系统误差但可修正；c)不可靠：数据变化不合理，过程线无规律或系统误差频现，难以处理修正，测值无法分析和引www.kqqw.com用，评价为不可靠。7.3.3监测点评价要求见表2。表2监测点评价要素表库七七要素评价序号历史测值评价结果工作状态可靠基本可靠不可靠可靠基本可靠不可靠1√√正常2√√基本正常3√√基本正常4√√异常5√√异常注：√表示符合此项条件。6\nDB52/T1410—20197.3.4监测设施评价要求见表3。表3监测设施评价要素表要素评价序监测测点要素号合格基本合格不合格所有划分关键测点的仪器均正常；部分测点基本正常或异常，大部分测点为基本正常或个别测点基本正常或异常，但不影1关键测点对变形、渗流等主要监测指异常，无法判断建筑物主响关键测点反映建筑物主要监测标的判断有部分影响。要监测指标。指标。所有划分重要测点的仪器均正常；部分重要测点基本正常或异大部分重要测点为基本正2重要测点个别测点基本正常或异常，但不影常，对监测指标的判断有部常或异常，无法判断建筑响重要测点反映建筑物监测指标。分影响。物监测指标。已评价的划分为一般测点划分为一般测点的仪器有85%（含一般测点仪器的正常率≥3一般测点的仪器正常率不足50%（不85%）以上正常。50%且＜85%。含50%）。提供下载7.4分项评价要素评价全部合格，分项评价为A级；关键测点和重要测点评价存在基本合格且无不合格时，分项评价为B级；关键测点和重要测点评价有1个及以上为不合格时，分项评价为C级。8评价依据8.1评价依据监测自动化系统评价依据DL/T5211、DL/T5272和DL/T1134的规定执行。www.kqqw.com8.2评价内容8.2.1数据采集系统评价包括人工比测、平均无故障工作时间、有效数据缺失率、短期测值稳定性共4个评价要素。库七七8.2.2监测信息管理系统应具备在线监测、监测物理量特征值统计、图表制作、数据库管理、网络通信、安全加密、人工监测数据录入、监测信息发送等功能，应评价功能的全面性、易用性和可扩展性。8.2.3运行维护评价应包括管理规程的合理性，数据备份频次、人工比测频次、设施巡查维护频次的合适性，备品备件的完整性。8.3评价要求8.3.1人工比测评价8.3.1.1方法：先使用读数仪在短时间内对单支仪器进行5次测量，同时使用数据采集装置对相应仪器进行5次测量，按照附录D.1计算差值δ和均方差σ。8.3.1.2要求：δ≤2σ，为满足；δ＞2σ，为不满足。7\nDB52/T1410—20198.3.2平均无故障时间查阅系统维护记录和测量记录，统计数据采集装置内各模块的正常工作时间和出现故障次数，按附录D.2计算平均无故障时间（MTBF）。8.3.3有效数据缺失率8.3.3.1查阅测量记录，统计数据采集装置各测量通道的应测得的数据个数和未能测得的数据个数，按附录D.3计算缺失率。8.3.3.2对于因监测仪器损坏且无法修复或更换而造成的数据缺失，以及系统收到不可抗力及非系统本身原因造成的数据缺失，不计入应测数据个数。8.3.4短期测值稳定性评价8.3.4.1在连续监测物理量基本不变的条件下，通过自动化系统连续测读15次，计算中误差。计算公式见附录D.4。8.3.4.2中误差达到DL/T1134要求的准确度时，评为合格，否则评为不合格。8.3.5监测自动化系统的评价要求见表4。表4监测自动化系统评价要素表提供下载要素评价序号监测自动化要素合格基本合格不合格人工比测评价为满足，平均人工比测评价评价为不满无故障时间大于等于6300h，足，或平均无故障时间小于1数据采集系统有效数据缺失率小于等于/6300h，或有效数据缺失率3%，短期测值稳定性评价为www.kqqw.com大于3%，或短期测值稳定合格。性评价为不合格。功能有缺失，但不影响正常功能健全，易用性强，可扩仅有基本的数据采集功能，2监测信息管理系统使用，常用工具易用性好，展性好。操作复杂，没有扩展性。库七七有一定的扩展性。运行管理规程结合工程实际，监测数据每3个月备份有运行管理规程，但与工程1次，每半年进行一次人工实际结合不够，监测数据备没有管理规程，没有备份监比测，每月对自动化设施进份频次不够，人工比测频次测数据，没有进行人工比3运行维护行1次巡查维护，汛前和汛不够，巡查维护频次不够，测，没有巡查维护，无备品后进行1次全面检查、维护，有备品但不能保证关键测备件。关键测点的采集模块保证有点采集的连续性。1套可备用。8.4分项评价评价要素全部为合格，分项评价为A级；有1个及以上为基本合格且无不合格，分项评价为B级；有1个及以上不合格，分项评价为C级。8\nDB52/T1410—20199监测管理评价9.1一般规定9.1.1监测管理评价应依据GB/T12897、GB/T12898、GB/T16818、GB/T17942、GB/T50138和GB/T18314、SL530、SL531、DL/T1558的要求执行。9.1.2监测管理评价分为管理制度评价、人员评价和管理成效评价；管理制度评价应检查监测管理制度的合理性；人员评价应评价从事监测工作人员的专业水平，对各类仪器的原理、埋设、计算方法的掌握程度；管理成效评价应评价仪器检验、安装、观测等记录的完整性，观测数据和成果报送的及时性。9.2管理制度评价9.2.1应制定符合工程特点的监测施工质量管理制度，涵盖监测设施的采购、检验、埋设安装、设备维护、观测、资料分析及报送。9.2.2应制定运行阶段监测工作管理制度，主要内容应包括：岗位设置及职责，观测方法，观测频次，观测资料的整理和整编，观测设备的检定、使用和维护，巡视检查，资料报送要求。9.2.3管理制度制定后应正式签发，并要求相关人员熟练掌握。9.2.4应根据国家及行业相关法规与技术规范的更新情况，及时修订相关内容。提供下载9.2.5管理制度评价：9.2.1～9.2.4全部符合的评为规范；管理制度建立，但没有正式签发，没有及时更新的，评为基本规范；管理制度未建立的，评为不规范。9.3人员评价9.3.1监测施工技术人员应具备相应资格，能够理解设计意图，清楚各种仪器工作原理，熟练掌握仪器施工各个环节的工序，能够进行日常观测，并做初步分析。9.3.2开展日常观测的技术人员，应经过专业培训，持有监测相关岗位证书，具备必要的水工专业知识，了解大坝结构特点及其运行特性，熟悉监测设施的布置及监测仪器设备的基本功能，掌握监测资料整编和分析方法。www.kqqw.com9.3.3管理人员应熟悉国家相关法规及行业技术规范，掌握工程基础数据和基本特性，了解监测重点，有基本的监测常识。9.3.4管理和技术人员的数量应根据工程规模和工作需要配置。一般情况，中小型工程的技术人员不宜少于2人，大型工程不宜少于4人。9.3.5人员评价：配备人员的数量能够满足工作需要，掌握相关专业知识并能熟练使用的，评为规范；库七七配备的人员仅了解基本知识，勉强应对日常工作的，评为基本规范；人员数量不足，并且对基本知识不清楚的，评为不规范。9.4管理成效评价9.4.1管理成效评价主要从检验、埋设安装、观测、资料整编与分析、巡视检查、运行维护等6个方面进行检查，评价管理制度的落实情况。9.4.2检验成果由检验影像资料、检测记录表、检验计算表和检验成果表组成，每一份纸质记录均应有相应人员的签名，并能反映仪器实际检验过程。9.4.3埋设安装应真实的记录在埋设考证表中，对于埋入式仪器，应有清晰的、记录整个埋设过程的影像资料。9.4.4观测评价主要从以下几个方面进行：a)观测所用测试仪表应经计量检定机构检定合格，并在有效期内；9\nDB52/T1410—2019b)施工期观测频次除满足规范日常观测的要求外，还应满足初始值选取的需要，并在第一支仪器埋设后，即开始报送监测分析报告；c)初蓄期观测应配备足够的人员和设备，保证达到最高观测频次要求；数据分析和报送应及时，确保能够反映蓄水过程中建筑物各项指标的变化情况；d)运行期观测应固定人员和设备，开展正常观测和资料分析整编，加强对初蓄期暴露问题的观测和检查。9.4.5监测资料应及时整编与分析；日常资料整编与分析应在每次观测后随即进行，年度资料整编与分析应按规定时间完成；初步分析应能判断趋势性和异常数据，发现异常情况应及时进行综合分析。9.4.6巡视检查次数、内容、方法应按规定落实，并有相应的巡视检查记录；巡视检查记录应能反映检查部位出现的异常情况及变化情况，并配有必要的文字说明、图表、照片、录像；应将巡视检查中发现的问题与上次或历次检查结果对比分析，同监测数据结合分析，并及时报送。9.4.7运行维护评价应检查监测设施按照DL/T1558的维护情况，保证监测设施处于良好的工作环境中，开展经常性检查，出现锈蚀、溶解、淤积、氧化等现象及时处理，发生故障及时排除，并做好相应记录。9.4.8管理成效评价：9.4.2～9.4.7全部符合的，评为规范；检验、埋设安装、观测、运行维护等工作确实开展，但记录不完整、不全面的，评为基本规范；9.4.2～9.4.7有一条完全不符合的，评为不规范。提供下载9.5分项评价9.5.1评价要素全部为规范的，分项评价为A级；管理成效评价为规范，管理制度评价和人员评价为基本规范的，限期整改后达到规范的，分项评价为A级。9.5.2管理成效为基本规范的，管理制度评价和人员评价为基本规范及以上的，分项评价为B级；管理成效评价为基本规范，管理制度评价和人员评价为不规范的，整改完成后达到基本规范及以上的，分项评价评为B级。9.5.3管理成效为不规范的，分项评价为C级。www.kqqw.com10综合评价10.1综合评价按照下列原则进行：a)一级系统：监测方案能够执行相应规范，并结合工程实际布置方案，所选监测仪器满足大坝安库七七全运行需要；监测设施运行正常，能够反映大坝全部指标，能够判断大坝工作状况；自动化采集系统运行良好，监测信息管理软件包含有数据管理分析功能，可有效提高工作效率；监测管理制度全面、规范，并真正执行，按照规范要求开展了观测和巡视检查工作，数据整编规范，分析及时；b)二级系统：监测方案能够执行相应规范，但与工程实际结合不够；监测设施运行基本正常，个别关键测点失效，部分重要测点损坏，但能够反映大坝重点指标，基本能够判断大坝工作状况；自动化采集系统运行基本正常，监测信息管理软件基本能正常使用；监测管理制度总体全面，开展了观测和巡视检查工作，并对监测资料做了一定的分析和整编；c)三级系统：监测方案必设项目缺失严重，没有把握重点；大多数关键测点和重要测点失效，已无法反映大坝重点指标；监测自动化系统无法使用；监测管理制度缺失，没有开展正常的观测工作。10\nDB52/T1410—201910.2评价定级10.2.1综合评价定级见表5。表5综合评价定级表分项评价等级序号监测方案监测设施监测自动化系统监测管理综合评价ABCABCABCABC1√√√√一级2√√√√二级3√√√√二级4√√√√三级注：√表示符合此项条件。10.2.2监测方案、监测设施为A级，监测管理、监测自动化系统有一项或两项评为B级的，可对存在的问题限期整改，整改完成后达到A级标准的，可评为一级系统。10.2.3监测方案、监测设施评为B级，监测自动化系统、监测管理评为C级的，可对存在的问题限期提供下载整改，整改达到B级的，也可评为二级系统；监测方案、监测设施为A级，监测管理、监测自动化系统有一项或两项评为C级的，可对存在的问题限期整改，整改完成后达到B级标准的，可评为二级系统。10.3评价成果应在评价完成后及时提出综合评价报告，报告可包括评价范围、依据、方法、分项评价过程、主要结论、存在问题及建议。报告大纲见附录E。www.kqqw.com库七七11\nDB52/T1410—2019AA附录A（资料性附录）大坝安全监测系统综合评价资料A.1基础资料A.1.1水库枢纽、主体建筑物的工程概况和特征参数。A.1.2工程可研及初设阶段勘察、设计研究报告及其附图。A.1.3坝区工程地质条件、坝基和坝体的主要物理力学指标、有关建筑物和岩土体的安全运行条件及允许值、安全系数等警戒性指标。A.1.4工程实际施工的节点工期及面貌，水库蓄水计划、防洪度汛方案。A.1.5工程蓄水、竣工安全鉴定及各类技术检查的结论及意见。A.1.6工程施工期、初蓄期及运行以来，出现问题的部位、性质和发现的时间以及处理情况与效果。A.2监测设计及施工资料提供下载A.2.1安全监测系统设计报告及设计图纸。A.2.2已施工的监测仪器及测点埋设情况统计。A.2.3各种仪器的型号、规格、主要附件、生产厂家、仪器使用说明书、出厂合格证、出厂日期、购置日期、检验率定等资料。A.2.4所有仪器的考证及影像资料、观测记录表、计算成果表，以及施工期历史观测报告。A.2.5二次仪表检验维护记录。A.2.6施工单位质量管理体系及相应的记录。www.kqqw.comA.3监测数据A.3.1观测原始数据、初始值选取方法、数据计算方法。A.3.2经换算后所得的物理量数据、特征值统计数据、物理量分布及变化过程线图、报表、年度整编库七七报告以及历次监测分析报告等。A.4运行管理资料A.4.1管理机构及管理制度、初蓄期观测制度、观测规程、观测工作手册。A.4.2人员培训及持证上岗情况。A.4.3巡视检查记录及影像资料。A.4.4监测仪器运行维护记录。A.4.5年度资料整编及归档资料。A.4.6历次检查出现的问题整改情况。12\nDB52/T1410—2019BB附录B（规范性附录）测点划分B.1重力坝监测测点划分重力坝监测测点划分参照表B.1执行，也可根据工程特点进行调整。表B.1重力坝监测测点划分测点种类施工期初蓄期运行期a)关键横断面上的扬压力测点，碾压混凝土坝的层间渗压测点；a)温度测点；b)横向监测断面的坝基、坝体变形，纵向监测a)蓄水过程中异常或b)接触缝测点；关键测点断面的基点变形及变形较大测点；变化较大的测点；c)对大坝安全有直接影c)总渗流量及各分区渗流量观测点；提供下载b)初蓄期的关键测点。响的边坡变形监测点。d)穿越坝基断层的监测点；e)对大坝安全有直接影响的边坡变形监测点。a)穿越坝基断层的变形监测点；a)初蓄期的重要测点；a)除关键测点以外的其他扬压力测点、绕坝渗b)横缝测点；b)在初蓄期虽为一般流测点、渗流量测点；重要测点c)重要监测断面的应力测点，但有助于分析蓄b)除关键测点以外的其他变形测点；应变测点；水过程中或运行期出c)对大坝安全有直接影响的边坡其他监测点。d)对大坝安全有直接影www.kqqw.com现异常情况的测点。响的边坡其他监测点。一般测点其他测点B.2拱坝监测测点划分库七七拱坝监测测点划分参照表B.2执行，也可根据工程特点进行调整。表B.2拱坝监测测点划分测点种类施工期初蓄期运行期a)横向监测断面的坝基、坝体变形，纵向监测a)横缝、接触缝测点；断面的基点变形及变形较大测点；a)蓄水过程中异b)温度测点；b)关键横断面上的扬压力测点，碾压混凝土坝常或变化较大的c)重要监测断面的应力应变关键测点的层间渗压测点；测点；测点；c)总渗流量及各分区渗流量观测点；b)初蓄期的关键d)对大坝安全有直接影响的d)穿越坝基、坝肩断层的监测点；测点。边坡变形监测点。e)对大坝安全有直接影响的边坡变形监测点。13\nDB52/T1410—2019表B.2拱坝监测测点划分（续）测点种类施工期初蓄期运行期a)横向监测断面的坝基、坝a)初蓄期的重要体变形，纵向监测断面的基测点；a)除关键测点以外的其他变形测点；点变形及变形较大测点；b)在初蓄期虽为b)除关键测点以外的其他扬压力测点、绕坝渗重要测点b)其他监测断面的应力应变一般测点，但有助流测点、渗流量测点；测点；于分析蓄水过程c)对大坝安全有直接影响的边坡其他监测点。c)对大坝安全有直接影响的中或运行期出现边坡其他监测点。异常情况的测点。一般测点其他测点B.3土石坝监测测点划分土石坝监测测点划分参照表B.3执行，也可根据工程特点进行调整。表B.3土石坝监测测点划分提供下载测点种类施工期初蓄期运行期a)蓄水过程中异常或变化较大的a)防渗体后坝基、坝体渗压测点，测点；a)坝体表面变形、内部变绕坝渗流测点；b)防渗体后坝基、坝体渗压测点，形测点；b)防渗体变形及应力应变测点；关键测点绕坝渗流测点；b)对大坝安全有直接影响c)坝体表面变形、内部变形测点；c)防渗体变形及应力应变测点；的边坡变形监测点。d)对大坝安全有直接影响的边坡d)对大坝安全有直接影响的边坡变形监测点。变形监测点。a)坝基变形测点；www.kqqw.coma)坝基变形测点；a)初蓄期的重要测点；b)防渗体变形测点；b)其他渗压监测点；b)在初蓄期虽为一般测点，但有助重要测点c)坝体应力应变测点；c)坝体应力应变测点；于分析蓄水过程中或运行期出现d)对大坝安全有直接影响d)对大坝安全有直接影响的边坡异常情况的测点。的边坡其他监测点。库七七其他监测点。一般测点其他测点14\nDB52/T1410—2019CC附录C（规范性附录）主要监测设施工作状态评价C.1环境量监测设施C.1.1水位计C.1.1.1水位观测设施一般采用浮子式水位计、振弦式压力水位计。C.1.1.2浮子式水位计工作状态评价分为外观检查和现场测试。外观检查满足以下要求合格，否则为不合格：a)浮子式水位计应安装在水面平稳，受风浪、泄水或抽水影响较小的区域，且安装牢固；b)空心浮子浸入60℃的热水中1min内不出现气泡。C.1.1.3浮子式水位计按照以下方法进行现场测试：在水位计悬索上标识出相当于库水位的最大变幅的长度，在标识范围内以20cm/min～40cm/min的速率带动水位轮旋转，水位计测得的悬索长度与标识提供下载长度误差在±2.0cm内为合格，否则为不合格。C.1.1.4浮子式水位计外观检查和现场测试均合格，则工作状态评价为可靠；现场测试不合格，工作状态评为不可靠；其余评为基本可靠。C.1.1.5振弦式压力水位计工作状态评价方法按C.4.1振弦式仪器执行。C.1.2雨量计C.1.2.1雨量自动观测设施一般采用翻斗式雨量计，其工作状态评价分为外观检查和现场测试。C.1.2.2翻斗式雨量计外观满足以下要求为合格，否则为不合格：a)安装条件：雨量计安装稳固；障碍物与观测仪器的距离不应少于障碍物与仪器口高差的两倍；www.kqqw.comb)承雨口形状：应无明显变形；c)水平性：仪器底座、承雨口应水平。C.1.2.3翻斗式雨量计按照以下方法进行现场测试：用量筒量取不小于50mm雨量的清水，缓慢注入承雨口，使翻斗翻转，翻斗翻转次数与输出脉冲数应一致。误差不大于±4%为合格，否者为不合格。库七七C.1.2.4外观检查和现场测试均合格，则工作状态评价为可靠；现场测试不合格，工作状态评为不可靠；其余评为基本可靠。C.1.3温度计C.1.3.1气温计应设在专用的百叶箱内，外观检查满足以下要求为合格，否则为不合格：电缆保护有效，标识清晰，外观整洁。C.1.3.2气温计现场测试按C.4.3的规定实施。外观检查合格，现场测试可靠，则工作状态评价为可靠；现场测试不可靠，工作状态评为不可靠；其余评为基本可靠。C.1.3.3水温计的评价按C.4.3规定实施。15\nDB52/T1410—2019C.2变形监测设施C.2.1变形监测控制网C.2.1.1监测控制网分为水平位移控制网和垂直位移控制网，由基准点、工作基点及过渡点构成。工作状态评价包括外观检查、控制网布置、监测精度。C.2.1.2水平位移控制网外观检查同时满足以下要求为合格，否则为不合格：a)测点墩坚固完整、基础稳固；b)测线测点间通视条件良好；c)网点观测墩墩顶部的强制对中底盘完好，其对中误差小于0.2mm，倾斜度不大于4′；d)网点有可靠的保护装置。C.2.1.3水平位移控制网分为三角形网、GNSS网：a)三角形网布置同时满足以下要求为合格，否则为不合格：1)网边长不宜超过1000m，网点间垂直角不应超过30°，高差不宜超过100m；2)采用边角网，当采用测角网或测边网时，各三角形宜为成近似等腰三角形，其内角最小不宜小于30°，最大不宜大于120°；3)网点不宜少于4个，不应设在有强电磁场影响的范围内，测点布置应避免视线接近水面，提供下载视线离建筑物的距离不宜小于2m；4)基准点宜布设在大坝下游，受大坝及库水压力影响较小且相对稳定的地方。基准点不应少于2个，并定期进行基准点稳定性校测，必要时可设置倒垂线作为基准点。b)GNSS网布置同时符合下列要求为合格，否则为不合格：1)GNSS网的布设应满足工程实际需要，各测点至少有1个通视方向。除边缘点外，每点的连接点数应不少于3点。A级、B级GNSS网中，最简异步环或附合路线的边数分别不应大于5条、6条；2)GNSS网应同时采用高精度测距仪观测边长，并联合平差，测距仪测边的数量宜为3～5条。GNSS网点与精密水准高程点联测不得少于2点；www.kqqw.com3)GNSS网点上空应尽可能的开阔，在15高度角以上无障碍物；4)GNSS网点周围约200m的范围内不能有强电磁场干扰源；网点距高压输电线和微波无线电信号传送通道等应大于50m；5)GNSS网基准点应布设在不受大坝及库水压力影响的地区。C.2.1.4水平位移控制网的监测精度同时满足以下要求为合格，否则为不合格：库七七a)与相邻基准点的点位中误差不大于±2mm；b)三角形网的可靠性因子不小于0.2。C.2.1.5水平位移控制网工作状态评价标准如下：a)外观检查评价、控制网布置评价、监测精度评价均为合格时，评价为可靠；b)外观检查评价、监测精度评价均为合格，控制网布置评价为不合格时，评价为基本可靠；c)外观检查评价、监测精度评价任一项为不合格时，评价为不可靠。C.2.1.6垂直位移控制网外观检查同时满足以下要求为合格，否则为不合格。a)测点基础稳固，水准标芯完好，有可靠的保护装置；b)相邻测点间通视条件良好；c)水准线路上的转点应布置在安全稳定处。16\nDB52/T1410—2019C.2.1.7垂直位移控制网布置同时满足以下要求为合格，否则为不合格：a)网形宜采用闭合环线或附合路线，不宜布设成支线形式；b)基准点应埋设于大坝变形影响范围以外，一般设置在大坝下游1km～5km处。基准点可采用基岩标或其他可靠的标石。基岩标应成组设置，每组不得少于3个水准标石，相邻两点间距宜在30m～100m。若覆盖层较厚，宜采用双金属标；c)水准线路上的转点应布置在安全稳定处。C.2.1.8垂直位移控制网精度满足GB50026关于垂直位移监测基准网相应等级的技术要求为合格，否则不合格。C.2.1.9垂直位移监测控制网现场检查与测试评价标准如下：a)外观检查评价、监测精度评价、控制网布置评价均为合格时，评价为可靠；b)外观检查评价、监测精度评价均为合格，控制网布置评价为不合格时，评价为基本可靠；c)外观检查评价、监测精度评价任一项为不合格时，评价为不可靠。C.2.2表面变形测点表面变形测点分为水平位移测点和垂直位移测点。水平位移测点工作状态评价按C.2.1.2执行，垂直位移测点工作状态评价按C.2.1.6执行。C.2.3双金属标C.2.3.1双金属标由双标管、测量标心、双金属标仪或位移传感器及其量测支架、管口保护装置构成。工作状态评价分为外观检查和现场测试。C.2.3.2双金属标外观检查满足以下要求为合格，否则为不合格：a)管口保护装置牢固，无变形，并可锁闭便于开启及观测；b)标心洁净未生锈；c)双金属标测量标杆、连接件紧固无松动；d)位移传感器的量测支架或双金属标仪及其测墩牢固可靠。C.2.3.3现场测试主要观测双金属标仪或位移传感器的测值稳定性，在重复性条件下短时间内测读两次的读数差不大于全量程的4%，则判定测值稳定性为合格，否则为不合格。C.2.3.4外观检查和现场测试均合格，工作状态评价为可靠；外观检查和现场测试有一个不合格时，工作状态评价为不可靠。C.2.4视准线C.2.4.1视准线由校核基点、工作基点及测点墩、觇标构成。视准线外观应满足以下要求：a)测点墩完好、与坝体或基岩结合牢固；b)校核基点和工作基点应布置在视准线两端延长线，且与测点高程相近的相对稳定处，校核基点数量为1～2座；c)当受地形条件限制，视准线校核基点无法设置时，可采用倒垂线或三角形网测量对视准线工作基点的稳定性进行校核；d)混凝土重力坝的视准线长度不宜超过300m，拱坝与土石坝的视准线长度不宜超过500m，超过长度应增设工作基点；当坝轴线为折线时应在折点处增设工作基点；e)工作基点及测点采用钢筋混凝土观测墩，墩顶部的强制对中底盘完好，其对中误差小于0.2mm，倾斜度不大于4′；f)视准线偏离障碍物1.0m以上，距离地面高度不宜小于1.2m；17\nDB52/T1410—2019g)视准线监测墩对中基座中心与视准线的距离偏差不大于20mm或觇标量程；当采用小角法时，对中基座中心与工作基点构成的小角角度不宜大于30″。C.2.4.2视准线外观检查全部合格时，工作状态评价为可靠，有一个不合格时，工作状态评价为不可靠。C.2.5垂线系统C.2.5.1垂线系统包括正垂线系统、倒垂线系统。正垂线系统工作状态评价包括如下内容：a)护管及有效孔径（该项也可查阅施工资料代替）满足DL/T5178及设计要求；b)重锤实际重量G大于DL/T5178要求的计算重量，即G≥G，两者单位为kg。G的计实实计计算见公式C.1；G20（10.02L）.................................(C.1)计式中：G——计算重量，单位为千克（kg）；计L——垂线长度，单位为米（m）；c)正垂线线体安全系数满足K≥2，钢丝抗拉安全系数K的计算见公式C.2，钢丝实际承受的应力的计算见公式C.3；实钢K......................................(C.2)实式中：K——钢丝抗拉安全系数；2——钢丝极限抗拉强度应力，单位为千克每平方厘米（kg/cm）；钢2——钢丝实际承受的应力，单位为千克每平方厘米（kg/cm）。实P实.....................................(C.3)实W式中：P——实测倒垂线浮力或正垂线挂重重量，单位为千克(kg)；实2W——钢丝截面积，单位为平方厘米（cm）；d)线体复位差及稳定性测试满足以下要求：在垂线装置无扰动情况下，读取并记录垂线初始读数，然后轻轻将线体向左、右岸或上、下游侧各推移20mm后松手，等待垂线线体稳定，测读稳定后的读数；计算前后两次读数的差值，其绝对值不大于0.3mm合格，否则不合格。C.2.5.2正垂线系统全部满足C.2.5.1所列的要求，工作状态评价为可靠，否则为不可靠。C.2.5.3倒垂线系统工作状态评价包括如下内容：a)护管及有效孔径(可查阅施工资料代替)满足DL/T5178及设计要求；b)浮子实际浮力P应大于DL/T5178要求的计算浮力P，即P≥P，两者单位为牛（N），实计实计P的计算见公式C.4；计18\nDB52/T1410—2019P250（1.001L）.................................(C.4)计式中：P——计算浮力，单位为牛（N）；计L——垂线长度，单位为米（m）；c)倒垂线线体安全系数应满足K≥3，按C.2～C.3计算；d)线体复位差及稳定性测试同正垂线。C.2.5.4倒垂线系统全部满足C.2.5.3所列的要求，工作状态评价为可靠，否则为不可靠。C.2.6引张线C.2.6.1引张线工作状态评价应满足DL/T5178的要求，包括外观检查、线体稳定性、线体精度。C.2.6.2引张线外观应满足如下要求：各测点与被测结构建筑物连接牢固，保护管和测点保护箱封闭防风，线体张紧无弯（折）痕、在测量范围内活动自由，定位卡的“V”形槽槽底应水平、方向与测线一致，读数尺尺面不水平度不大于±1°、分划线与线体的不水平度不大于±1°，线体高于读数尺尺面0.3mm～3.0mm，重锤挂重及线体安全系数满足要求，计算方法执行DL/T5178要求。C.2.6.3引张线线体稳定性测试：在引张线装置无扰动情况下，读取并记录各测点测值作为初始读数，然后拨动线体，待稳定数分钟后，再测量各测点的测值，计算前后两次读数的差值，其绝对值不大于0.15mm。C.2.6.4引张线线体精度测试：在线体的中心测点将测线定位在拨线卡具上，稳定后读取并记录各测点测值作为初始读数，然后通过拨线卡具轻轻将线体向上、下游侧各拉开10mm（20mm）后固定，静置数分钟后，再测量各测点的位移值，将前后两次的读数差与理论值比较，差值的绝对值小于0.3mm为合格。C.2.6.5满足C.2.6.2～C.2.6.4要求，工作状态评价为可靠，否则为不可靠。C.2.7静力水准系统C.2.7.1静力水准系统工作状态评价应满足DL/T5178的要求，包括外观检查、连通性测试。C.2.7.2静力水准系统外观应满足下列要求：仪器墩与基础结合良好，各仪器墩面高程差应小于10mm，管路无漏液现象、管路中无气泡，钵体、连通管、浮子洁净无污垢。C.2.7.3静力水准系统的连通性测试：a)逐点读取数据，记录读数A；0b)将基点（可任意点或中间测点）垫高，并准确记录垫高值H，一般为20mm；c)分别在垫高后稳定2h、24h、48h和72h后，逐点读取数据，记录读数；d)按公式C.5计算最后一次读数A与初始读数A之差；按公式C.6～C.7计算平均垫高值；按10公式C.8计算实测差值；e)评价标准：实测差值不大于0.3mm为合格，否则为不合格。AAA.....................................(C.5)10式中：A——读数差，单位为毫米（mm）；A——所有测点最后一次读数，单位为毫米（mm）；119\nDB52/T1410—2019A——所有测点初始读数，单位为毫米（mm）；0对于基点（或垫高点）：n1HH（基点液面下降）..........................(C.6)n对于其他测点：1HH（测点液面上升）...........................(C.7)n式中：H——平均垫高值，单位为毫米（mm）；n——线路测点数，包括基点；H——垫高值，单位为毫米（mm）；AH...................................(C.8)式中：——实测差值，单位为毫米（mm）；A——所有测点最后一次读数，单位为毫米（mm）；H——所有测点初始读数，单位为毫米（mm）。C.2.7.4满足C.2.7.2～C.2.7.3要求，工作状态评价为可靠，否则为不可靠。C.2.8水管式沉降仪C.2.8.1水管式沉降仪工作状态评价包括：外观检查、测值稳定性。C.2.8.2外观应满足下列要求：观测房内的测量板基座应与观测房底板连接牢固，读数尺刻度清晰，垂直地面，压力水室、阀门等的布置合理，检查水箱、管路（进水管、排水管、通气管）进出口以及测量板上带刻度的玻璃管畅通，无异物。C.2.8.3水管式沉降仪的测值稳定性：关闭测量管与连通管的连通开关，打开压力水罐与进水管的开关，连续不间断的进水，使溢流出的水从排水管排出，排净进水管内可能存在的空气；再三通压力室、进水管、量测管，使量测管水位升到管口附近，即关压力室管，待量测管液面稳定（指间隔10min～20min读1次，两次读数不变），测读1次，并记录稳定时间；循环上述步骤，三次读数极差不大于2mm，稳定时间不大于30min，则测值稳定性合格；三次读数极差不大于2mm，稳定时间大于30min，则测值稳定性基本合格；三次读数极差大于2mm则测值稳定性不合格。C.2.8.4满足C.2.8.2～C.2.8.3要求，工作状态评价为可靠，否则为不可靠。C.2.9引张线式水平位移计C.2.9.1引张线式水平位移计工作状态评价包括：外观检查、测值稳定性。C.2.9.2外观应满足下列要求：张力装置和测量装置完整、稳固；张力装置及测量装置清洁、基本无锈蚀；挂重满足设计要求，非观测时适当加荷保持线体张紧状态。C.2.9.3测值稳定性测试：按设计要求加荷稳定30min后，测读并记录读数，然后重复上述步骤观测并记录读数，两次的读数差的绝对值不大于2mm。C.2.9.4满足C.2.9.2～C.2.9.3要求，工作状态评价为可靠，否则为不可靠。20\nDB52/T1410—2019C.3渗流监测设施C.3.1测压管C.3.1.1测压管工作状态评价包括：外观检查、灵敏度检验。C.3.1.2有压测压管外观满足以下要求为合格，否则为不合格。a)测压管管口及保护装置牢固、无变形，管口封闭、无渗漏；b)采用压力表测量有压测压管水头时，压力表与与测压管的连接，各接头处不应渗水，压力表量程宜为1.2倍最大压力，压力表精度不低于1.6级。压力表应经校准或检定并在有效期内。C.3.1.3无压测压管管口及保护装置牢固、无变形，管口高于地面能防止客水流入及人畜破坏，并可锁闭便于开启及观测为合格；否则为不合格。C.3.1.4测压管灵敏度检验方法及评价标准应符合以下要求：a)试验应在水位稳定时进行，试验前先测定管中水位，然后向管内注水，若测压管进水段周围为壤土料，注水量相当于每米测压管容积的3～5倍；若为砂砾料，则为5～10倍；b)注水后用电测水位计测量水位下降过程并记录，直至恢复到或接近注水前的水位；c)对于黏壤土，注入水位在120h内降至原水位为合格；对于砂壤土，24h内降至原水位为合格；对于砂砾土，1h～2h降至原水位或注水后升高不到3m～5m为合格。否则为不合格。C.3.1.5满足C.3.1.2～C.3.1.4要求，工作状态评价为可靠，否则为不可靠。C.3.2量水堰C.3.2.1量水堰的现场检查应满足下列要求：a)堰槽段位于排水沟直线段，采用矩形断面，两侧墙应平行和铅直；b)槽底和侧墙应加护砌、不漏水，所有集水和量水设施均应避免客水干扰；c)堰槽段长度应大于堰上最大水头7倍，且其总长不小于2m，其中堰板上游长度不小于1.5m，下游长度不小于0.5m；d)堰板应平正和水平，与堰槽两侧墙和来水流向垂直，根据渗流量大小采用合适的堰型（渗流量为1L/s时，选用直角三角堰；渗流量大于30L/s时，选用梯形堰或矩形堰）；e)堰板为不锈钢等防锈材料，高度大于5倍的堰上水头，堰板过流堰口倒角为45°；f)水尺、水位测针或堰流计安装在堰板上游6倍最大堰上水头处；g)堰槽底板无淤积物，堰板无附着物，水尺、水位测针无锈蚀现象，刻度清晰；h)堰口水流通畅，流态为自由式，无雍高、淹没出流、贴壁流等现象。C.3.2.2量水堰的现场测试要求：a)堰流计工作状态的测试可参照C.4.1～C.4.2执行。b)采用水尺或水位测针人工读出堰上水头（重复观测3次，取平均值），同时使用日常观测的监测设施测读堰上水头，两者读数之差的绝对值不大于1mm为合格，否则不合格。C.3.2.3满足C.3.2.1～C.3.2.2要求，工作状态评价为可靠，否则为不可靠。C.4埋入式仪器C.4.1振弦式仪器C.4.1.1振弦式仪器工作状态通过现场检查、测试进行评价，包括频率极差、温度极差、绝缘电阻。测试结果满足以下要求为合格，否则为不合格：21\nDB52/T1410—2019a)当频率测值不大于1000Hz时：频率极差不大于2Hz;当频率测值大于1000Hz时：频率极差不大于3Hz；b)温度极差不大于≤0.5℃；c)绝缘电阻不小于0.1MΩ。C.4.1.2振弦式仪器工作状态评价见表C.1。表C.1振弦式仪器工作状态评价表频率极差温度极差绝缘电阻序号工作状态评价合格不合格合格不合格合格不合格1√√√可靠2√√√3√√√基本可靠4√√√5√√√6√√√不可靠7√√√8√√√注：√表示符合此项条件。C.4.2差阻式仪器C.4.2.1差阻式仪器评价方法与振弦式仪器相同，测试结果满足以下要求为合格，否则为不合格：-4a)电阻比测值极差不大于3×10；b)电阻值测值极差不大于0.05Ω；c)芯线对大地绝缘电阻值不小于0.1MΩ。C.4.2.2差阻式仪器工作性态评价见表C.2。表C.2差动电阻式仪器工作状态评价表电阻比极差电阻值极差绝缘电阻值序号评价结果合格不合格合格不合格合格不合格1√√√可靠2√√√基本可靠3√√√不可靠4√√√不可靠5√√√不可靠6√√√不可靠7√√√不可靠8√√√不可靠注：√表示符合此项条件。22\nDB52/T1410—2019C.4.3铜电阻温度计C.4.3.1评价方法与差阻式仪器相同，测试结果满足以下要求为合格，否则为不合格：a)电阻值测值极差不大于0.05Ω；b)芯线对大地绝缘电阻值不小于0.1MΩ。C.4.3.2铜电阻温度计工作性态评价见表C.3。表C.3铜电阻温度计工作状态评价表电阻值测值极差绝缘电阻值序号评价结果合格不合格合格不合格1√√可靠2√√基本可靠3√√不可靠4√√不可靠注：√表示符合此项条件。C.4.4其他类型传感器其他类型传感器可依据相应的规范，参照以下原则进行评价：间隔10s重复测试三次的传感器读数之间的最大差值小于2倍的仪器分辨力，为可靠，大于15倍仪器分辨力为不可靠，其他为基本可靠。C.5专项监测设施C.5.1地震反应监测C.5.1.1地震反应监测应结合SL486的要求，按以下要点进行现场检查：a)加速度传感器有外加保护罩；b)监测墩与被测物牢固连成一体；c)记录器共同记录主机的绝对时间；d)传输电缆采用多芯屏蔽电缆，接头焊接牢固。C.5.1.2运行情况应通过查阅运行管理与维护记录、报告进行评价，应符合以下要求：a)远程访问每月不少于3次；b)月巡回检测每月不少于1次；c)每年对加速度仪进行一次全面检测；d)检测发现故障时，及时进行了维修，且对于重要测点，有备用仪器；e)地面加速度记录大于0.002g时，及时读取各通道最大加速度值，并复制备份原始数据；f)场地加速度峰值大于等于0.025g时，及时填写监测记录报告单，报告上级主管单位，并及时对水工建筑物进行震害检查。C.5.1.3满足C.5.1.1～C.5.1.2要求，工作状态评价为可靠，否则为不可靠。C.5.2水力学监测C.5.2.1按照SL616的要求，对电缆导通、绝缘等特性进行严格检查，对观测底座和埋件进行复查，对传感器进行全面的检查和标定，对埋设完毕的监测设施的维护情况进行检查。23\nDB52/T1410—2019C.5.2.2能够全部满足水力学原型观测必测项目要求的，工作状态评为可靠；部分满足的，评为基本可靠；无一项必测项目能够满足的，评为不可靠。24\nDB52/T1410—2019DD附录D（规范性附录）监测自动化系统评价D.1人工比测指标取某测点考核期自动化监测和人工比测相同时间或相近时间的测值分别组成自动化测值序列和人工测值序列，计算其标准差、。zr设某一时刻的自动化测值为x，人工测值为x，则两者差值按式（D.1）计算：zirixx.....................................(D.1)ziri式中：——比测差值；xzi——某一时刻的自动化测值（z=1，2，3，4，5），i表示考核测点顺序；xri——某一时刻的人工测值（r=1，2，3，4，5），i表示考核测点顺序。两者差值的方差按式（D.2）计算：22..................................(D.2)zr式中：——均方差；——数据采集装置测量标准差，取数据采集装置测量精度（z=1，2，3，4，5）；z——读数仪测量标准差，取读数仪测量精度（r=1，2，3，4，5）。rD.2平均无故障工作时间平均无故障工作时间MTBF计算公式见（D.3）。ntii1riMTBF...................................(D.3)n式中：t——考核期内，第i个测点或采集单元的正常工作时数；ir——考核期内，第i个测点或采集单元出现的故障次数，当第i个测点或采集单元在考核期内未i发生故障时，取r=1；in——系统内测点或采集单元总数。D.3有效数据缺失率有效数据缺失率FR按式（D.4）计算：25\nDB52/T1410—2019NFiFR100%.................................(D.4)NMi式中：NF——缺失数据个数；iNM——应测得数据个数。iD.4短期测值稳定性根据大坝的结构和运行特点，假定在较短时间内库水位、气温、水温等环境量基本不变，则相关监测值也应基本不变。通过自动化系统在短时间内连续测读n次（n=15），读数分别为x1、x2、…、xn，由n次读数计算其中误差，根据中误差评价读数精度及测值稳定性。n次实测数据算术平均值x按式（D.5）计算：nxii1x....................................(D.5)n式中：x——实测数据算术平均值；xi——某次的自动化测值（i=1、2……15）；n——连续测读次数，n=15。对短时间内重复测试的数据，用贝塞尔公式计算出短期重复测试中误差，作为采集装置的测读m精度，评价应满足DL/T1134要求。中误差按式（D.6）计算：n2xixi1...............................(D.6)mn1式中：m——短期重复测试中误差；x——实测数据算术平均值；x——某次的自动化测值（i=1、2……15）；in——连续测读次数，n=15。26\nDB52/T1410—2019EE附录E（资料性附录）大坝安全监测系统综合评价报告大纲E.1报告说明评价工作任务来源，评价目的，免责声明。E.2工程概况E.2.1工程名称、规模、地理位置、任务，主要建筑物尺寸，工程建设过程，管理单位名称等。E.2.2监测布置情况，监测施工概况。E.3评价过程简述评价内容及范围、依据、基础资料、方法，评价工作过程。E.4监测方案评价从监测项目、监测布置、仪器适应性、监测频次、巡视检查等5个方面评价，形成分项评价结论。E.5监测设施评价E.5.1关键测点、重要测点和一般测点的划分情况。E.5.2按照环境量、变形、渗流、埋入式仪器开展监测点工作状态评价和历史测值评价，并形成监测点评价结果。E.5.3监测设施评价结论。E.6监测自动化系统评价E.6.1阐述自动化系统建设及运行情况，确定评价时间段和范围。E.6.2通过4个评价要素的计算公式完成数据采集系统评价；根据每个功能的使用情况，完成监测信息管理系统评价；查阅历史记录和监测数据，评价运行维护情况。E.6.3监测自动化系统评价结论。E.7监测管理评价E.7.1管理制度评价，重点检查制度的合理性。E.7.2人员评价，分别从技术人员、管理人员的角度开展。E.7.3管理成效评价，以工程施工或运行过程中形成的记录、成果为主要评价依据。E.7.4监测管理评价结论。27\nDB52/T1410—2019E.8综合评价根据分项评价成果，按照综合评价的原则和定级标准，确定系统级别。提出监测系统更新、改造、改进或报废的意见或建议。_________________________________28\n\nDB52/T1410-2019
