机械制图标准教材 38页

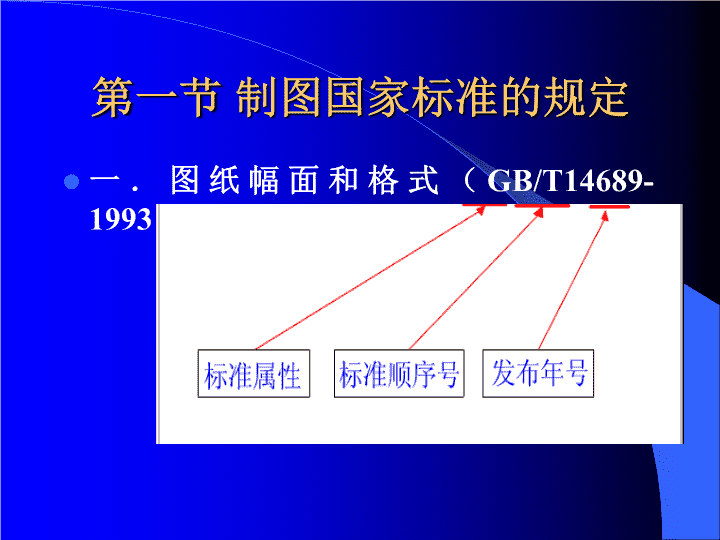

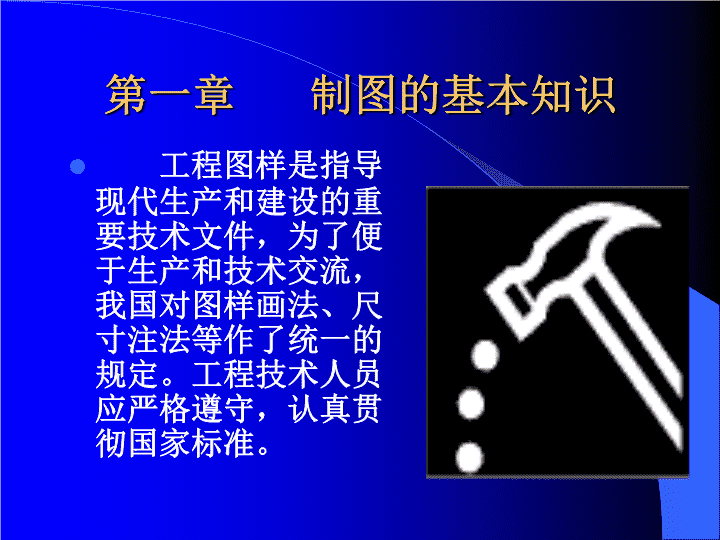

机械制图多媒体教材\n第一章     制图的基本知识工程图样是指导现代生产和建设的重要技术文件，为了便于生产和技术交流，我国对图样画法、尺寸注法等作了统一的规定。工程技术人员应严格遵守，认真贯彻国家标准。\n第一节制图国家标准的规定一．图纸幅面和格式（GB/T14689-1993）\n1．幅面\n2．图框格式留有装订边：\n不留装订边：\n对中符号和方向符号：\n3．标题栏\n学生用标题栏\n二.比例（GB/T14690-1993）\n绘制图样时，应在表中选择适当的比例，并优先选择第一系列。\n三.字体（GB/T14691-1993）1.汉字要写成长仿宋体，要求做到：字体端正，笔画清楚，排列整齐，间隔均匀。2．字体的号数就是以毫米为单位的字体的高度，其取值为：1.82.53.5571014203．高：宽＝3：24．字与字间隔约为字高的1/4，行与行的间隔约为字高的1/3，笔画宽度约为字高的1/10。\n5．数字和字母均可写成斜体字，向右倾斜，与水平线成75°角。3与8的区别，9与6的区别，0的写法。6.规定用铅笔书写。\n四.图线（GB/T17450-1998、GB4457.4-1984）\n图线的应用举例\n五.标注尺寸的基本方法（GB/T1667502-1996、GB4458.4-1984）1．基本规则：(1)机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小以及绘图的准确度无关。(2)每一尺寸，只标注一次。(3)图样中所注的尺寸规定以毫米为单位。(4)图样中的尺寸为机件的最后完工尺寸。\n2．尺寸的组成(1)尺寸界线(2)尺寸线(3)尺寸线终端(4)尺寸数\n第二节尺规绘图工具的使用方法一．图板、丁字尺、三角板\n二．圆规、分规、曲线板\n三．铅笔\n第三节几何作图一．平行线和垂直线二．圆内接正多边形的画法1．圆内接正六边形2.圆内接正五边形\n三．斜度与锥度四．圆弧连接五．椭圆\n第四节平面图形的画法一． 尺寸分析1．定型尺寸2．定位尺寸3．尺寸基准二．线段分析1．已知线段2．中间线段3．连接线段\n线性尺寸数字方向\n角度\n圆及圆弧\n大圆弧\n小尺寸\n球\n对称机件\n光滑过渡处的尺寸标注\n三．平面图形的画法及步骤\n1.定型尺寸确定平面图形各组成部分形状大小的尺寸。2．定位尺寸确定平面图形各组成部分之间相对位置关系的尺寸。。3．尺寸基准标注或测量一个尺寸的起点。\n1．已知线段既有定型尺寸，又有定位尺寸，能直接画出的线段。\n1．中间线段有定型尺寸，但定位尺寸不齐全，必须依赖附加的一个几何条件才能画出的线段。\n1．连接线段只有定型尺寸，没有定位尺寸的线段。\n画图时，应先画出已知线段，再画出中间线段，最后画出连接线段。\n四．徒手绘图的方法及步骤
