绪论、制图标准(第2周) 8页

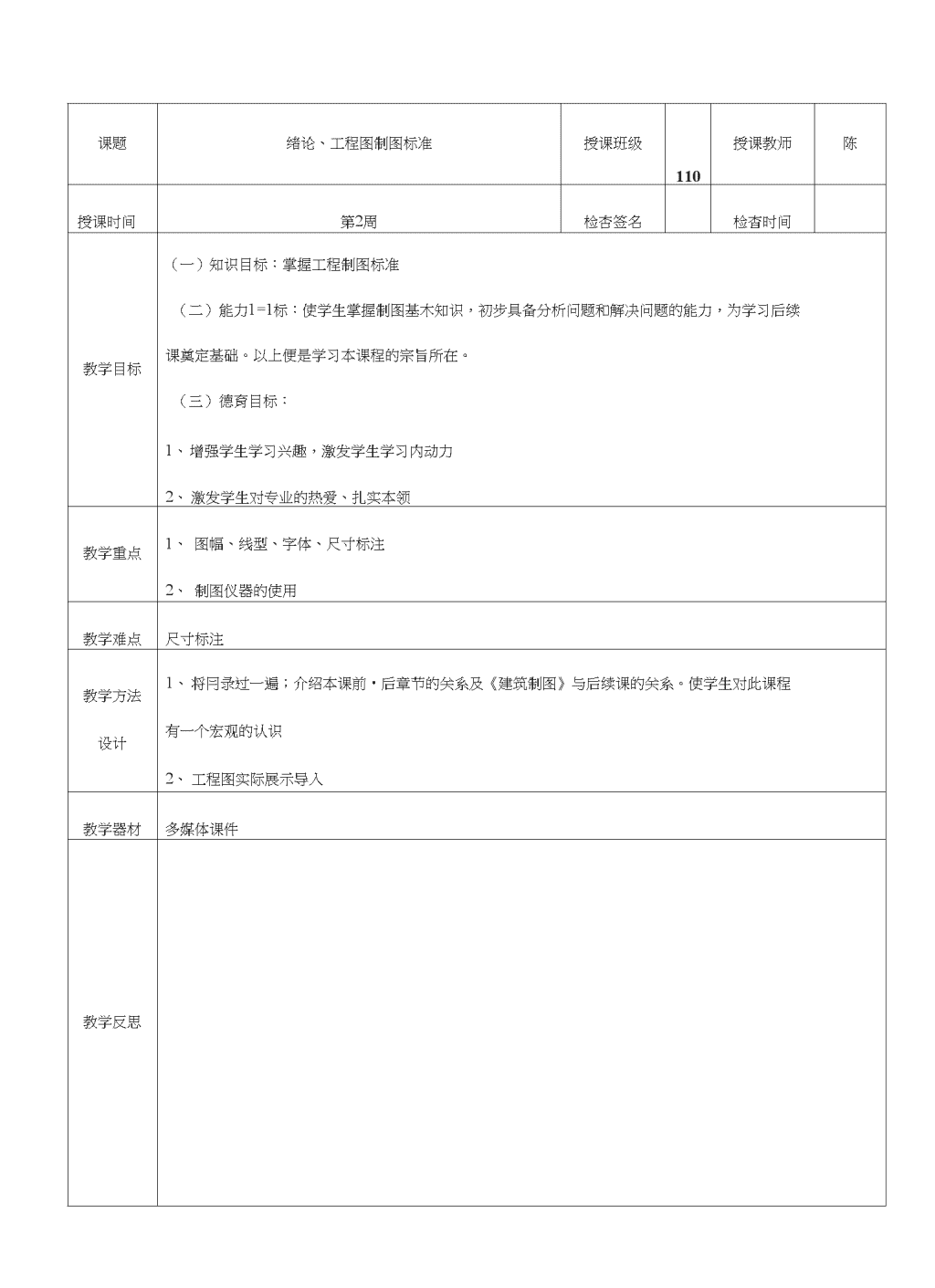

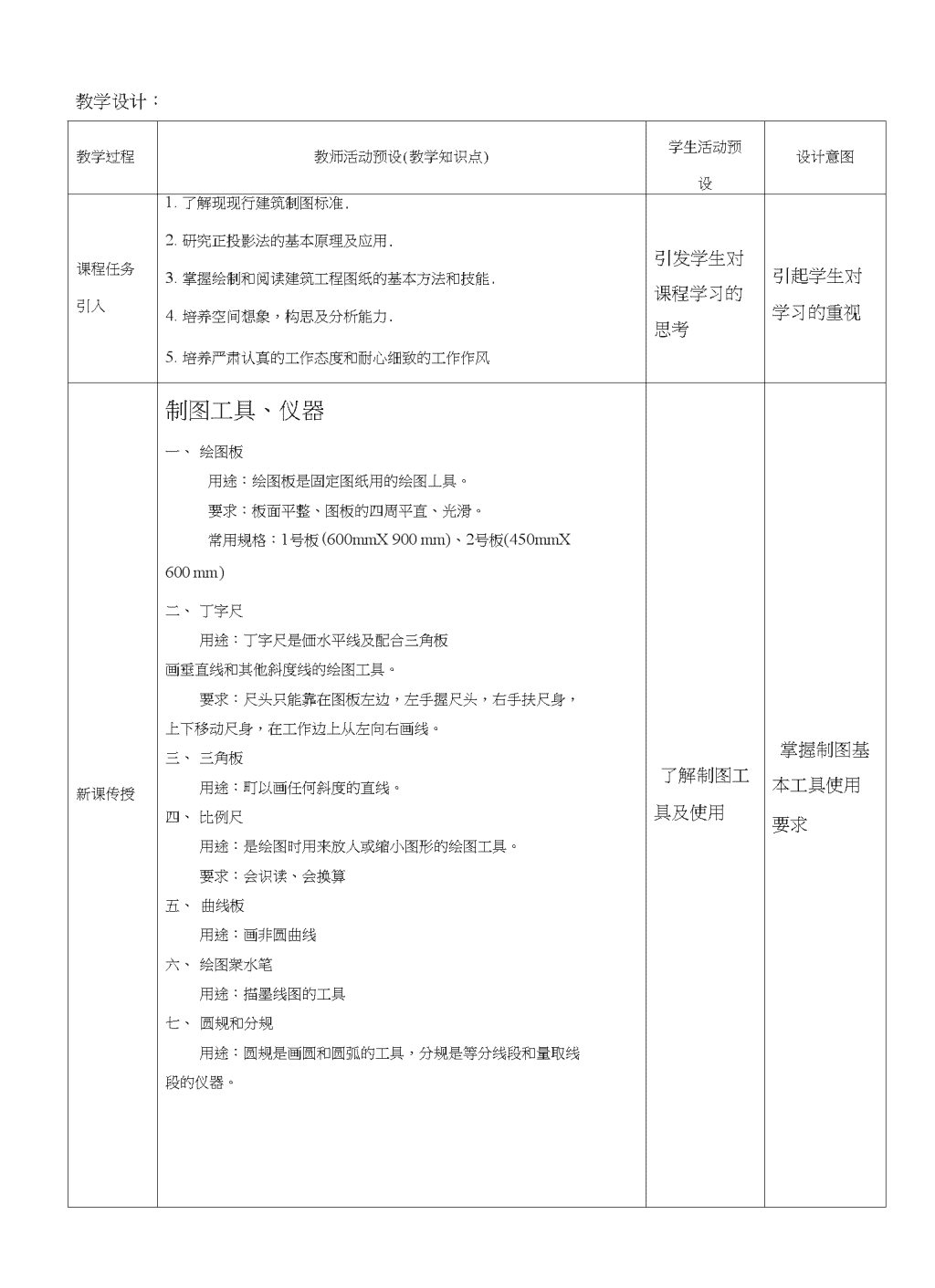

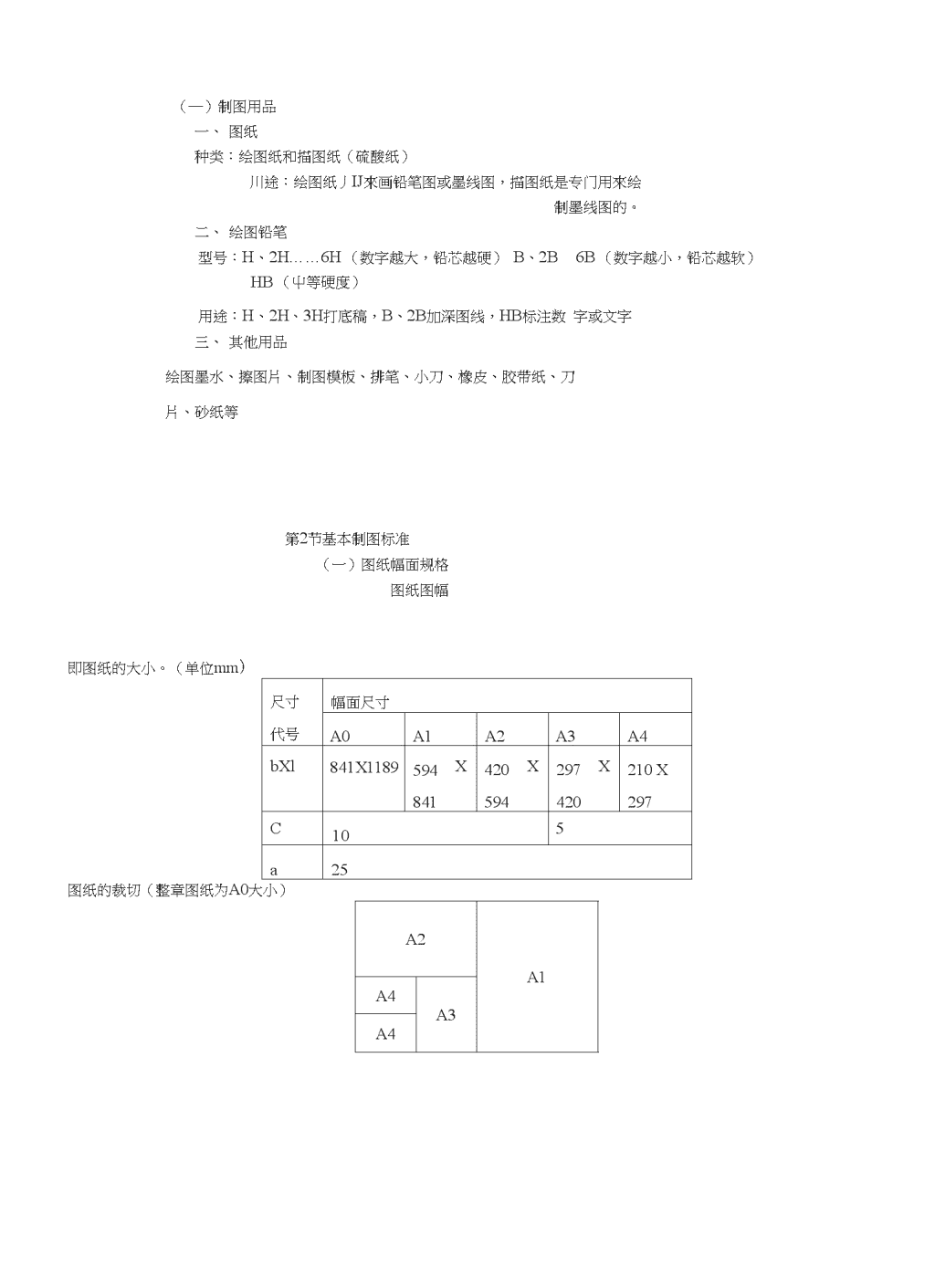

课题绪论、工程图制图标准授课班级110授课教师陈授课时间第2周检杏签名检杳时间教学目标（一）知识目标：掌握工程制图标准（二）能力1=1标：使学生掌握制图基木知识，初步具备分析问题和解决问题的能力，为学习后续课奠定基础。以上便是学习本课程的宗旨所在。（三）德育目标：1、增强学生学习兴趣，激发学生学习内动力2、激发学生对专业的热爱、扎实本领教学重点1、图幅、线型、字体、尺寸标注2、制图仪器的使用教学难点尺寸标注教学方法设计1、将冃录过一遍；介绍本课前•后章节的关系及《建筑制图》与后续课的关系。使学生对此课程有一个宏观的认识2、工程图实际展示导入教学器材多媒体课件教学反思\n教学设计：教学过程教师活动预设(教学知识点)学生活动预设设计意图课程任务引入1.了解现现行建筑制图标准.2.研究正投影法的基本原理及应用.3.掌握绘制和阅读建筑工程图纸的基本方法和技能.4.培养空间想象，构思及分析能力.5.培养严肃认真的工作态度和耐心细致的工作作风引发学生对课程学习的思考引起学生对学习的重视新课传授制图工具、仪器一、绘图板用途：绘图板是固定图纸用的绘图丄具。要求：板面平整、图板的四周平直、光滑。常用规格：1号板(600mmX900mm)、2号板(450mmX600mm)二、丁字尺用途：丁字尺是価水平线及配合三角板画垂直线和其他斜度线的绘图工具。要求：尺头只能靠在图板左边，左手握尺头，右手扶尺身，上下移动尺身，在工作边上从左向右画线。三、三角板用途：町以画任何斜度的直线。四、比例尺用途：是绘图时用来放人或缩小图形的绘图工具。要求：会识读、会换算五、曲线板用途：画非圆曲线六、绘图衆水笔用途：描墨线图的工具七、圆规和分规用途：圆规是画圆和圆弧的工具，分规是等分线段和量取线段的仪器。了解制图工具及使用掌握制图基本工具使用要求\n（―）制图用品一、图纸种类：绘图纸和描图纸（硫酸纸）川途：绘图纸丿IJ來画铅笔图或墨线图，描图纸是专门用來绘制墨线图的。二、绘图铅笔型号：H、2H……6H（数字越大，铅芯越硬）B、2B6B（数字越小，铅芯越软）HB（屮等硬度）用途：H、2H、3H打底稿，B、2B加深图线，HB标注数字或文字三、其他用品绘图墨水、擦图片、制图模板、排笔、小刀、橡皮、胶带纸、刀片、砂纸等第2节基本制图标准（一）图纸幅面规格图纸图幅即图纸的大小。（单位mm）尺寸代号幅面尺寸A0A1A2A3A4bXl841X1189594841X420594X297420X210X297C105a25图纸的裁切（整章图纸为A0大小）A2A1A4A3A4\n二、图框、标题栏与会签栏1、图框线的画法：U、、、会签栏G*/标题拦//U卜沐1>———Ao-A3横式A4竖式2、标题栏:(1)图纸横式时设计单位名称工程名称签字区图号区图名区/24D/4Z(2)图纸竖式时设计占任位名称签字区工程名称图号区图名区\n3、会签栏（专业）（实名）（签名）（日期）25/2525/25////100^///（二）图线一、图线的种类及用途种类：实线、虚线、单点长呦线、双点长画线、折断线、波浪线用途：见教材表2-2二、图线的画法要求1、图线的宽度b,宜从2.0mm、1.4mm、1.0mm、0.7mm、0.5mm>0.35mm中选取。2、同一张图纸内，相同比例的各图样应选相同的线宽组。3、图纸的图框线和标题栏线，可釆用下表的线宽：幅面代号图框线（mm）标题栏外框线（mm）标题栏分格会签栏纟（mm）AO、A11.40.70.35A2、A3、A41.00.70.354、相互平行的图线，其间隙不宜小于-其中的粗线宽度，不宜小于0.7mm。5、虚线、单点长画线或双点长画线的线段长度和间隔，宜各H相等。6、单点长画线或双点长画线，当在较小图形中绘制有困难时可用实线代替。7、单点长画线或双点长画线的两端，不应是点。单点长画线与单点长画线交接时，应是线段交接。8、虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。9、图线不得与文字、数字或符号重叠、混淆不可避免时，应首先保证文字等的清晰。（三）字体图纸上所需要书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐、标点符号应清楚正确。文字的字高：3.5mm、5mm、7mm>10mm、14mm^20mm,等，\n（二）图线一、图线的种类及用途种类：实线、虚线、单点长呦线、双点长画线、折断线、波浪线用途：见教材表2-2二、图线的画法要求1、图线的宽度b,宜从2.0mm、1.4mm、1.0mm、0.7mm、0.5mm>0.35mm中选取。2、同一张图纸内，相同比例的各图样应选相同的线宽组。3、图纸的图框线和标题栏线，可釆用下表的线宽：幅面代号图框线（mm）标题栏外框线（mm）标题栏分格会签栏纟（mm）AO、A11.40.70.35A2、A3、A41.00.70.354、相互平行的图线，其间隙不宜小于-其中的粗线宽度，不宜小于0.7mm。5、虚线、单点长画线或双点长画线的线段长度和间隔，宜各H相等。6、单点长画线或双点长画线，当在较小图形中绘制有困难时可用实线代替。7、单点长画线或双点长画线的两端，不应是点。单点长画线与单点长画线交接时，应是线段交接。8、虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。9、图线不得与文字、数字或符号重叠、混淆不可避免时，应首先保证文字等的清晰。（三）字体图纸上所需要书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐、标点符号应清楚正确。文字的字高：3.5mm、5mm、7mm>10mm、14mm^20mm,等，\n一、汉字图样或说明中的汉字宜长仿宋体字，高宽比大约为3：2,高度不小于3.5mm书写要领：横平竖直、起落分明、布局均匀、添满方格。二、数字和字母字体：直体和斜体字高比汉字小一号，但不小于2.5mm（W）比例比例的含义：是图形与实物对应的线性尺寸之比。比例的符号：用“：”如1：100比例的注写方法：写在图名右侧，字高标准图名小一号或两号。比例的选収：工程图样中的各个图样，都应按一定比例绘制。所川的比例，可根据图样的用途和被绘对象的复杂程度，从P13表中选取。（五）尺寸标注一、尺寸的组成再寸线J尺寸界线Y尺寸起止符号尺寸数字a）尺寸的排列与布置（1）尺寸宜注写在图形轮廓线以外，不宜与图线、文字及符号等相交。（2）互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，较小尺寸应离轮綁线近，较大尺寸应离轮廓线较远。（3）图样轮廓线以外的尺寸线，距图样最外轮廓之间的距离，不宜小于10mm。平行排列的尺寸线的间距，宜为7〜10mm,并保持一致。（4）总尺寸的尺寸界线应靠近所指部位，中间分尺寸的尺寸界线町稍短，但其长度应相等b）半径、直径及角度的尺寸标注（1）半径的尺寸线应一•端从圆心开始，另一端画箭头指向圆弧。半径数字前应加注符号R（2）较小或较大圆弧的半径，可按P16图2-20和图2-21标注。（3）标注圆的直径时，直接前应加注符号①。方法如P13图2・22和图2-23o（4）角度的尺寸线用圆弧表示，见P17图2・24C）尺寸的简化标注见P17图2-25、图2-26、图2-27、图2-28。\n小结1、制图工具、仪器2、制图用品3、图纸幅面4、图线5、字体6、比例7、尺寸标注问题拓展课后作业1、长仿宋体字练习2、尺寸标注正误判断
