f道路景观照明施工图说明 4页

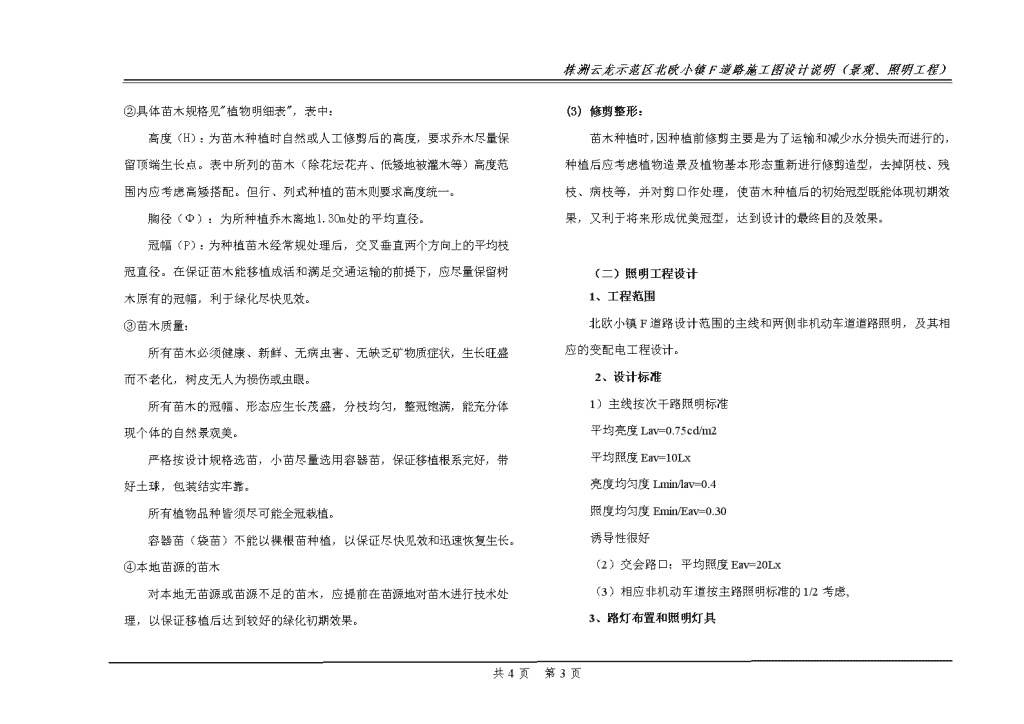

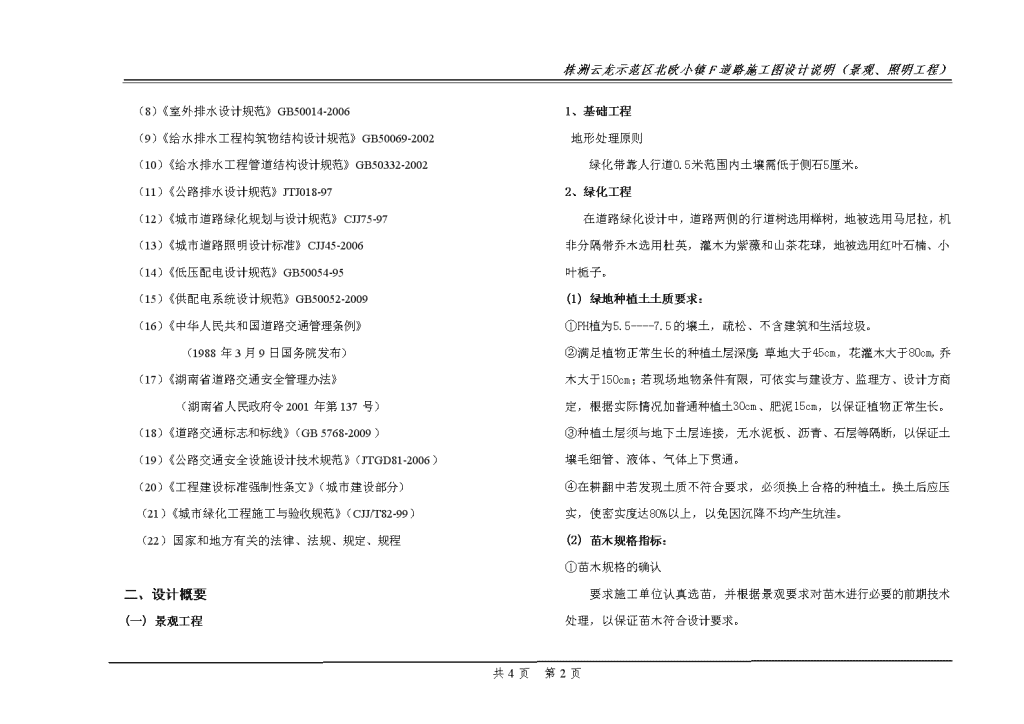

株洲云龙示范区北欧小镇F道路施工图设计说明（景观、照明工程）株洲云龙示范区北欧小镇F道路新建工程施工图设计说明（景观、照明工程）共4页第4页株洲云龙示范区北欧小镇F道路施工图设计说明（景观、照明工程）一、概述（一）工程概况受株洲云龙示范区建设项目管理办公室委托，进行株洲云龙示范区北欧小镇F道路新建工程设计。本次提交施工图设计成果，共分三册，第一册为道路、给排水工程，第二册为景观、照明工程，第三册为管线综合规划。本册为第二册。本工程于2011年6月完成了方案设计文件，于2011年8月获得评审通过，根据方案设计评审意见于2012年4月完成了初步设计文件，并于2012年4月30日由株洲云龙示范区城乡建设局组织相关专家和部门进行了评审，根据初步设计评审意见完成本次施工图设计。北欧小镇F道路位于云龙示范区的西北部，为北欧小镇东侧与外界联系的一条主要道路，为云龙示范区城市支路之一。本项目的建设将为北欧小镇和外界的联系创造良好的的交通条件，为周边土地的开发建设提供基础设施条件，发挥巨大的社会效益和环境效益。（二）设计依据1、《关于株洲云龙示范区北欧小镇F道路新建工程初步设计的批复》（株洲云龙示范区城乡建设局2012.5.18.）2、《长株潭城市群两型社会云龙示范区绿道系统规划》（株洲云龙示范区管理委员会2011.8.）3、《北欧小镇内部基础设施新建工程施工图设计》（株洲市规划设计院2011.3.编制)4、《云峰大道新建工程方案设计》中间成果（上海市政工程设计研究总院2012.4.）5、地形图及纵、横断面测量资料（株洲市规划设计院2011.4.）6、业主的委托要求（株洲云龙示范区建设项目管理办公室2011.5.25.）7、现行相关设计规范（1）《城市道路工程设计规范》CJJ37-2012（2）《城市道路交叉口设计规程》J1084-2010（3）《城市道路和建筑物无障碍设计规范》JGJ50-2001（4）《公路路基设计规范》JTGF10-2006（5）《城镇道路路面设计规范》CJJ169-2012（6）《公路软土地基路堤设计与施工技术规范》JTJ017-96（7）《公路沥青路面施工技术规范》CJJ169-2012共4页第4页\n株洲云龙示范区北欧小镇F道路施工图设计说明（景观、照明工程）（8）《室外排水设计规范》GB50014-2006（9）《给水排水工程构筑物结构设计规范》GB50069-2002（10）《给水排水工程管道结构设计规范》GB50332-2002（11）《公路排水设计规范》JTJ018-97（12）《城市道路绿化规划与设计规范》CJJ75-97（13）《城市道路照明设计标准》CJJ45-2006（14）《低压配电设计规范》GB50054-95（15）《供配电系统设计规范》GB50052-2009（16）《中华人民共和国道路交通管理条例》（1988年3月9日国务院发布）（17）《湖南省道路交通安全管理办法》（湖南省人民政府令2001年第137号）（18）《道路交通标志和标线》（GB5768-2009）（19）《公路交通安全设施设计技术规范》（JTGD81-2006）（20）《工程建设标准强制性条文》（城市建设部分）（21）《城市绿化工程施工与验收规范》（CJJ/T82-99）（22）国家和地方有关的法律、法规、规定、规程二、设计概要(一)景观工程1、基础工程地形处理原则绿化带靠人行道0.5米范围内土壤需低于侧石5厘米。2、绿化工程在道路绿化设计中，道路两侧的行道树选用榉树，地被选用马尼拉，机非分隔带乔木选用杜英，灌木为紫薇和山茶花球，地被选用红叶石楠、小叶栀子。(1)绿地种植土土质要求：①PH植为5.5----7.5的壤土，疏松、不含建筑和生活垃圾。②满足植物正常生长的种植土层深度：草地大于45cm，花灌木大于80cm,乔木大于150cm；若现场地物条件有限，可依实与建设方、监理方、设计方商定，根据实际情况加普通种植土30cm、肥泥15cm，以保证植物正常生长。③种植土层须与地下土层连接，无水泥板、沥青、石层等隔断，以保证土壤毛细管、液体、气体上下贯通。④在耕翻中若发现土质不符合要求，必须换上合格的种植土。换土后应压实，使密实度达80%以上，以免因沉降不均产生坑洼。(2)苗木规格指标：①苗木规格的确认要求施工单位认真选苗，并根据景观要求对苗木进行必要的前期技术处理，以保证苗木符合设计要求。共4页第4页\n株洲云龙示范区北欧小镇F道路施工图设计说明（景观、照明工程）②具体苗木规格见"植物明细表"，表中：高度（H）：为苗木种植时自然或人工修剪后的高度，要求乔木尽量保留顶端生长点。表中所列的苗木（除花坛花卉、低矮地被灌木等）高度范围内应考虑高矮搭配。但行、列式种植的苗木则要求高度统一。胸径（Φ）：为所种植乔木离地1.30m处的平均直径。冠幅（P）：为种植苗木经常规处理后，交叉垂直两个方向上的平均枝冠直径。在保证苗木能移植成活和满足交通运输的前提下，应尽量保留树木原有的冠幅，利于绿化尽快见效。③苗木质量：所有苗木必须健康、新鲜、无病虫害、无缺乏矿物质症状，生长旺盛而不老化，树皮无人为损伤或虫眼。所有苗木的冠幅、形态应生长茂盛，分枝均匀，整冠饱满，能充分体现个体的自然景观美。严格按设计规格选苗，小苗尽量选用容器苗，保证移植根系完好，带好土球，包装结实牢靠。所有植物品种皆须尽可能全冠栽植。容器苗（袋苗）不能以裸根苗种植，以保证尽快见效和迅速恢复生长。④本地苗源的苗木对本地无苗源或苗源不足的苗木，应提前在苗源地对苗木进行技术处理，以保证移植后达到较好的绿化初期效果。(3)修剪整形：苗木种植时，因种植前修剪主要是为了运输和减少水分损失而进行的，种植后应考虑植物造景及植物基本形态重新进行修剪造型，去掉阴枝、残枝、病枝等，并对剪口作处理，使苗木种植后的初始冠型既能体现初期效果，又利于将来形成优美冠型，达到设计的最终目的及效果。（二）照明工程设计1、工程范围北欧小镇F道路设计范围的主线和两侧非机动车道道路照明，及其相应的变配电工程设计。2、设计标准1）主线按次干路照明标准平均亮度Lav=0.75cd/m2平均照度Eav=10Lx亮度均匀度Lmin/lav=0.4照度均匀度Emin/Eav=0.30诱导性很好（2）交会路口：平均照度Eav=20Lx（3）相应非机动车道按主路照明标准的1/2考虑,3、路灯布置和照明灯具共4页第4页\n株洲云龙示范区北欧小镇F道路施工图设计说明（景观、照明工程）24米路段沿机非分隔带单侧布置单侧9米双挑杆（150W+80W），灯杆间距为30m；另一侧布置3.5米高庭院灯，间距为20m。12米路段沿机非分隔带单侧布置9米双挑杆（120W+60W），灯杆间距为30m。光源用采用显色性佳的LED灯。主道路灯具选用新式半截光型，具有配光合理、效率高、机械强度高、耐热防水性能好、防护等级为IP65以及重量轻等优点。灯杆选用整根锥型变径钢管，采用热镀锌防腐处理，灯具附件安装在灯杆基座的接线箱内。4、供配电方式（1）电源本工程新设两座路灯专用变电站，位置分别在AK0+200和AK1+510的人行道上，就近引10KV高压电源。（2）用电负荷本工程全线道路照明负荷为40KW，包括道路照明负荷，公用设施用电和交通信号用电，不包括景观工程用电量。（3）接地系统本系统采用TN—S制。变压器中性点直接接地，接地电阻应≤4Ω。电气设备正常不带电的金属外壳和路灯灯杆均应与PE线可靠接地，每根灯座基础下备有接地体，并在沿线末端重复接地，接地电阻不大于10Ω。（4）电缆敷设从路灯专用变电站引出380v/220v电源电缆，沿路灯方向向沿线路灯送电。配电线路采用五芯（四芯等截面）电力电缆，穿UPVC110电工保护管，在地坪下0.7m敷设，电缆穿过路口、道路均穿CGCT100/5玻璃钢管保护，必要时设置电缆手孔井。5、控制方式灯具控制采用微型计算机控制，具有定时和光电控制二种功能，为了节约能源。三、未尽事项，严格按现行有关规范或规程执行。共4页第4页
