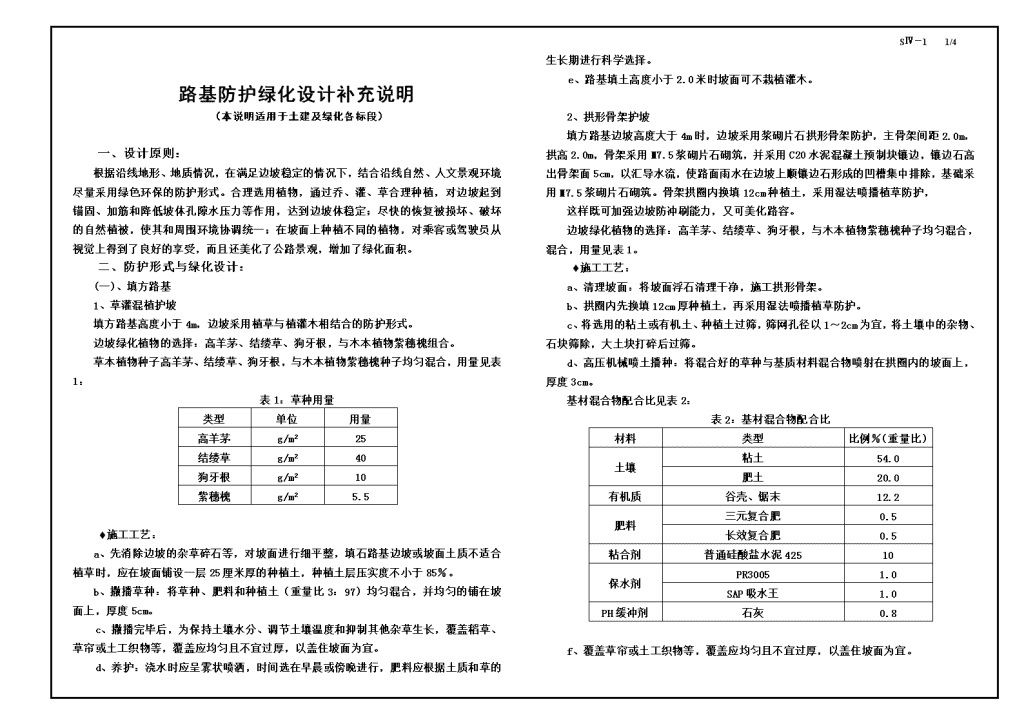

路基防护绿化设计补充说明 4页

SⅣ－14/4路基防护绿化设计补充说明（本说明适用于土建及绿化各标段）一、设计原则：根据沿线地形、地质情况，在满足边坡稳定的情况下，结合沿线自然、人文景观环境尽量采用绿色环保的防护形式。合理选用植物，通过乔、灌、草合理种植，对边坡起到锚固、加筋和降低坡体孔隙水压力等作用，达到边坡体稳定；尽快的恢复被损坏、破坏的自然植被，使其和周围环境协调统一；在坡面上种植不同的植物，对乘客或驾驶员从视觉上得到了良好的享受，而且还美化了公路景观，增加了绿化面积。二、防护形式与绿化设计：(一)、填方路基1、草灌混植护坡填方路基高度小于4m，边坡采用植草与植灌木相结合的防护形式。边坡绿化植物的选择：高羊茅、结缕草、狗牙根，与木本植物紫穗槐组合。草本植物种子高羊茅、结缕草、狗牙根，与木本植物紫穗槐种子均匀混合，用量见表1：表1：草种用量类型单位用量高羊茅g/m225结缕草g/m240狗牙根g/m210紫穗槐g/m25.5♦施工工艺：a、先消除边坡的杂草碎石等，对坡面进行细平整，填石路基边坡或坡面土质不适合植草时，应在坡面铺设一层25厘米厚的种植土，种植土层压实度不小于85％。b、撒播草种：将草种、肥料和种植土（重量比3：97）均匀混合，并均匀的铺在坡面上，厚度5cm。 c、撒播完毕后，为保持土壤水分、调节土壤温度和抑制其他杂草生长，覆盖稻草、草帘或土工织物等，覆盖应均匀且不宜过厚，以盖住坡面为宜。 d、养护：浇水时应呈雾状喷洒，时间选在早晨或傍晚进行，肥料应根据土质和草的生长期进行科学选择。 e、路基填土高度小于2.0米时坡面可不栽植灌木。2、拱形骨架护坡填方路基边坡高度大于4m时，边坡采用浆砌片石拱形骨架防护，主骨架间距2.0m，拱高2.0m，骨架采用M7.5浆砌片石砌筑，并采用C20水泥混凝土预制块镶边，镶边石高出骨架面5cm，以汇导水流，使路面雨水在边坡上顺镶边石形成的凹槽集中排除，基础采用M7.5浆砌片石砌筑。骨架拱圈内换填12cm种植土，采用湿法喷播植草防护，这样既可加强边坡防冲刷能力，又可美化路容。边坡绿化植物的选择：高羊茅、结缕草、狗牙根，与木本植物紫穗槐种子均匀混合，混合，用量见表1。♦施工工艺：a、清理坡面：将坡面浮石清理干净，施工拱形骨架。b、拱圈内先换填12cm厚种植土，再采用湿法喷播植草防护。c、将选用的粘土或有机土、种植土过筛，筛网孔径以1～2cm为宜，将土壤中的杂物、石块筛除，大土块打碎后过筛。d、高压机械喷土播种：将混合好的草种与基质材料混合物喷射在拱圈内的坡面上，厚度3cm。基材混合物配合比见表2：表2：基材混合物配合比材料类型比例％（重量比）土壤粘土54.0肥土20.0有机质谷壳、锯末12.2肥料三元复合肥0.5长效复合肥0.5粘合剂普通硅酸盐水泥42510保水剂PR30051.0SAP吸水王1.0PH缓冲剂石灰0.8f、覆盖草帘或土工织物等，覆盖应均匀且不宜过厚，以盖住坡面为宜。\nSⅣ－14/4g、喷灌透水：初次喷水应浇透基材层，但不得出现径流，防止基材混合物冲垮。3、空心六棱预制块护坡适用于互通立交区、服务区和支线上跨被交叉路填方段以及不受水流冲刷影响的桥台两侧10m范围。当H＜3.0m时，挖方段强风化岩石边坡也可采用，水泥砼空心预制块强度不小于C20。边坡绿化植物的选择：结缕草、狗牙根，与木本植物紫穗槐组合。植物种子用量见表1。♦施工工艺简介：a、块内回填种植土，植草前浇水浸湿土壤，稍干后将表层土细耙整平，轻压并喷水。b、撒播草种：将草种、肥料和种植土（重量比3：97）均匀混合，并均匀的铺在空心六棱块内，厚度5cm。c、播种后及时喷水，水呈雾状，且细密均匀，土壤浸透8～10厘米，在无降雨的情况下，播种后洒水，或用草帘覆盖保持一定的湿度，发芽后及时撤除。（二）、挖方路基1、草灌混植护坡挖方边坡高度小于3m时，边坡采用三维植被网垫固土植草防护。三维网垫植草是以高强度、长寿命、无污染的树脂三维网，经坡面平整、换填30cm厚的种植土、挂网固定、覆土盖网，采用常规的湿式喷播草籽，最终养护成型的生物防护技术。喷播后混合物在土壤表面形成一层膜状结构，能有效地防止雨水冲刷，经过一段时间后即可均匀出苗，建立植被。局部挖方深度大于3米的段落，由于基岩较完整，边坡稳定，坡率缓于1：1.0，已经批准取消圬工防护的路段，可以采用此防护形式，但由于换填种植土难度太大，也无须铺设三维植被网。液压喷播植草前，须多次喷射基材混合物15cm，然后喷射5cm厚草籽基材混合物。湿法喷播技术（也称液压喷播技术）是采用专门的喷播设备施工，施工时将植物种子、土壤稳定剂、肥料、覆盖料、添加剂和水等材料按一定的配合比加入到喷播机内，充分搅拌混合，然后用喷枪将混合物均匀喷射到坡面，盖上无纺布，淋水养护草种应选用适合当地土质和气候条件、成活率高的优良品种，以保证坡面种草防护的质量。边坡绿化植物的选择：结缕草、狗牙根，与木本植物紫穗槐组合，植物种子用量见表1。♦施工工艺：a、先消除边坡的杂草碎石等，对坡面进行细平整，如果坡面土质不适合植草，应在坡面铺设一层30厘米的种植土，种植土层压实度不小于85％。铺种植土前，坡面挂三维植被网，坡率小于1：1.0的边坡，须采用铁钉固定植被网。b、喷草种基材混合物，厚度5cm。基材混合物配合比见表2。c、完工后，为保持土壤水分、调节土壤温度和抑制其他杂草生长，覆盖稻草、草帘或土工织物等，覆盖应均匀且不宜过厚，以盖住坡面为宜。 d、养护：浇水时应呈雾状喷洒，时间选在早晨或傍晚进行，肥料应根据土质和草的生长期进行科学选择。 e、路基填土高度小于2.0米时坡面不栽植灌木。2、挂网喷混植草挖方路段边坡岩性为弱~强风化硬质岩石（石灰岩、砂岩等）时，为防止边坡岩体风化，并考虑美化环境和路容美观，路堑边坡坡率为1:0.5~1:0.75的坡面采用锚杆铁丝网喷射混植草防护。挖方边坡每8～10.0m高为一级，设宽2.0m平台，平台上设7.5号浆砌片石填方边沟。锚杆采用直径20mmⅡ级钢筋，长2.0m，间距2.0m；铁丝网采用幅宽2.0m的机编双纽结六边形镀锌铁丝网，网目尺寸8×10cm。喷混植草技术（也称TBS植被护坡绿化技术）是指用活的植物与工程措施相结合，以绿化岩石坡面和防止岩石坡面的风化剥落的综合工程技术，护坡功能通过锚杆、镀锌铁丝网、植物根系的力学加固和坡面植物的水文效应实现，实现了坡面“植被--基材--母岩”的有机融合，达到边坡防护和坡面植被持续稳定生长的效果。喷混植草是采用喷射机把由绿化基材、植壤土、秸杆纤维和水等组成的基材混合物与植物种子，均匀喷射到边坡坡面，喷射厚度15cm，喷射完毕后，用无纺布覆盖养护。植被种子应选用适合当地土壤条件、气候条件、抗逆性、根系发达、生长迅速、成活率高的优良品种。♦施工工艺简介：a、先消除边坡的杂草碎石等，对坡面进行细平整，b、喷射基材混合物：将粘土、肥料、保水剂、粘合剂、纤维等辅助材料均匀混合（材料配合比见表2），利用专用液压喷播机进行喷射，基层厚度不小于15cm。c、植物种子植物种子类型及用量见表1。d、将选用的粘土或有机土、种植土过筛，筛网孔径以1～2cm为宜，将土壤中的杂物、石块筛除，大土块打碎后过筛。e、高压机械喷土播种：将混合好的草种与基质材料混合物喷射在坡面上，厚度5cm。f、喷播完后覆盖稻草、草帘或土工织物等进行保湿，覆盖层不宜过厚。\nSⅣ－14/4g、喷播应在无风的天气情况下进行；植草应避开高温多雨和低温寒冷季节；覆盖物应在草长出数厘米后除去。h、养护：浇水时应呈雾状喷洒，时间选在早晨或傍晚进行，肥料应根据土质和草的生长期进行科学选择。3、拱形骨架护坡强风化片麻岩、泥岩、破碎的砂岩泥岩互层路段，岩质软、岩体破碎，当挖方边坡高度大于3m时，边坡采用浆砌片石拱形骨架防护，主骨架间距2.0m，拱高2.0m，骨架采用M7.5浆砌片石砌筑，并采用C20水泥混凝土预制块镶边，镶边石高出骨架面5cm，以汇导水流，使路面雨水在边坡上顺镶边石形成的凹槽集中排除，基础采用M7.5浆砌片石砌筑。施工前须平整坡面，刻槽15cm后，施工骨架，拱圈内换填12cm种植土，采用湿法喷播植草防护，这样既可加强边坡防冲刷能力，又可美化路容。边坡绿化植物的选择：高羊茅、结缕草、狗牙根。♦施工工艺：a、清理坡面：将坡面浮石清理干净，施工拱形骨架。b、拱圈内先换填10cm厚种植土，再采用湿法喷播植草防护。如边坡高陡，换填种植土难度太大时，可以采用多次喷射基材混合物的方式施工，喷射总厚度不小于15cm。c、植物种子每平方用量见表3。表3：草种用量类型单位用量高羊茅g/m225结缕草g/m240狗牙根g/m210d、将选用的粘土或有机土、种植土过筛，筛网孔径以1～2cm为宜，将土壤中的杂物、石块筛除，大土块打碎后过筛。e、高压机械喷土播种：将混合好的基质材料分两次喷射在拱圈内的坡面上，第一次喷基底厚10cm（可以采用换填种植土），第二次喷草种基材混合物，厚度5cm。基材混合物配合比见表2。f、覆盖草帘或土工织物等，覆盖应均匀且不宜过厚，以盖住坡面为宜。g、喷灌透水：初次喷水应浇透基材层，但不得出现径流，防止基材混合物冲垮。4、框架锚杆支护强风化砂岩、砂岩泥岩互层路段，边坡开挖后可崩塌的路段，当挖方深度大于10m时，边坡采用框架锚杆支护。锚杆采用直径25mmⅡ级钢筋，长8.0～12.0m。框格内侧横向间距4.0m，竖向间距2.5m，框架宽40cm，厚度30cm。框架由锚墩、肋条、横梁组成，横断面宽40cm，厚度30cm。采用预制与现浇相结合的施工方式，锚墩、肋柱、横梁采用预制件。锚墩与肋柱、横梁通过10cm预留钢筋焊接，C25混凝土现浇连接。框架锚杆施工顺序如下图：图1：框架锚杆施工流程图♦技术要求：⑴施工前先放样，锚杆位置钉木签，框架位置印灰线，经监理确认后方可开孔。边部框架距坡口距离不得大于5cm，由于地形变化较大，局部框架可能伸出坡口以外，须采用粘土修补坡面，使框架分布于坡面内。⑵坡面不允许欠挖，框架施工前须平整坡面，在放置锚墩及肋条处须刻槽，槽深15cm，局部超挖处采用C20混凝土补平。⑶弱风化砂岩、砂岩泥岩互层（砂岩层厚大于10cm）如岩质坚硬，开挖后边坡凹凸不平，修整坡面难度太大时；边坡高度大于20m时，由于预制块起吊困难。可以采用喷射混凝土的方式形成框架，但框架轮廓及其他尺寸不得改变。喷射混凝土强度不小于20MPa。须变更为喷射混凝土工艺的路段，经监理，项目公司、设计代表三方现场确定后，才可提出变更申请。⑷注浆材料采用1:1水泥砂浆，水灰比1:0.45，砂浆体强度不小于30MPa，速凝剂掺量应通过试验确定。⑸注浆压力不低于0.3MPa，注浆时如遇空洞不能加压太大，要保持0．1MPa的工作压力。注浆时注浆管应插至孔底5～10cm处，随砂浆的注入缓慢匀速拔出。注浆要保证砂浆饱满，不得有里空外满的现象。⑹本设计原则不预留施工缝，但由于天气等特殊原因，确须留施工缝时，在施工缝处截断钢筋，框架接头处钢筋保护层厚度不小于2cm。\nSⅣ－14/4⑺伸缩缝间距10～15m，在设计图中现浇的部位预留，缝宽5mm，框架接头处钢筋保护层厚度不小于2cm。⑻施工缝、伸缩缝填塞沥青麻絮。沥青麻絮须填塞饱满，与框架表面平齐连续，防止坡面水顺接缝流入土层内引起冲刷。♦施工工艺简介：a、先消除边坡的杂草碎石等，对坡面进行细平整，如果坡面土质不适合植草，可以回填15厘米左右的种植土，并用水润湿让坡面自然沉降至稳定。采用喷射混凝土方式施工的边坡，待框架28天强度形成后，框架内回填25cm种植土。种植土层须有一定压实度，最小压实度85％，并用水润湿让坡面自然沉降至稳定。如坡面高陡，换填种植土难度太大时，也可采用多次喷射集材混合物的方式施工，喷射总厚度不小于15cm。b、将选用的粘土或有机土、种植土过筛，筛网孔径以1～2cm为宜，将土壤中的杂物、石块筛除，大土块打碎后过筛。c、草种采用高羊茅、结缕草、狗牙根，与木本植物紫穗槐组合，草种用量见表1。d、高压机械喷土播种：将混合好的基质材料分两次喷射在拱圈内的坡面上，第一次喷基底厚10cm（可以采用换填种植土10~25cm），第二次喷草种基材混合物，厚度5cm。e、基材混合物配合比见表2。f、覆盖草帘或土工织物等，覆盖应均匀且不宜过厚，以盖住坡面为宜。g、喷灌透水：初次喷水应浇透基材层，但不得出现径流，防止基材混合物冲垮。5、护面墙防护强风化片麻岩、混合片麻岩挖方边坡，开挖后易发生局部坍塌，为保证边坡稳定，采用护面墙防护。墙体采用M7.5浆砌片石砌筑，厚度45cm，每4m设防滑平台一道。为美化路容，墙面开窗孔，拱窗内填土45cm并植草，拱窗中心间距3m，拱高2.0m，并采用C20水泥混凝土预制块镶边，镶边石高出骨架面5cm，以汇导水流，使路面雨水在边坡上顺镶边石形成的凹槽集中排除。边坡绿化植物的选择：高羊茅、结缕草、狗牙根搭配。♦施工工艺：a、清理坡面：将坡面浮石清理干净，施工护面墙。b、窗孔内先换填25cm厚种植土，再采用湿法喷播植草防护。c、植物种子采用高羊茅、结缕草、狗牙根混合。用量见表3。d、将选用的粘土或有机土、种植土过筛，筛网孔径以1～2cm为宜，将土壤中的杂物、石块筛除，大土块打碎后过筛。e、高压机械喷土播种：将混合好的草种基质材料混合物喷射在拱圈内的坡面上，厚度5cm。基材混合物配合比见表2：f、覆盖草帘或土工织物等，覆盖应均匀且不宜过厚，以盖住坡面为宜。g、喷灌透水：初次喷水应浇透基材层，但不得出现径流，防止基材混合物冲垮。
