DB52∕T 1336-2018 贵州岩溶场地岩土工程勘察技术规程 60页

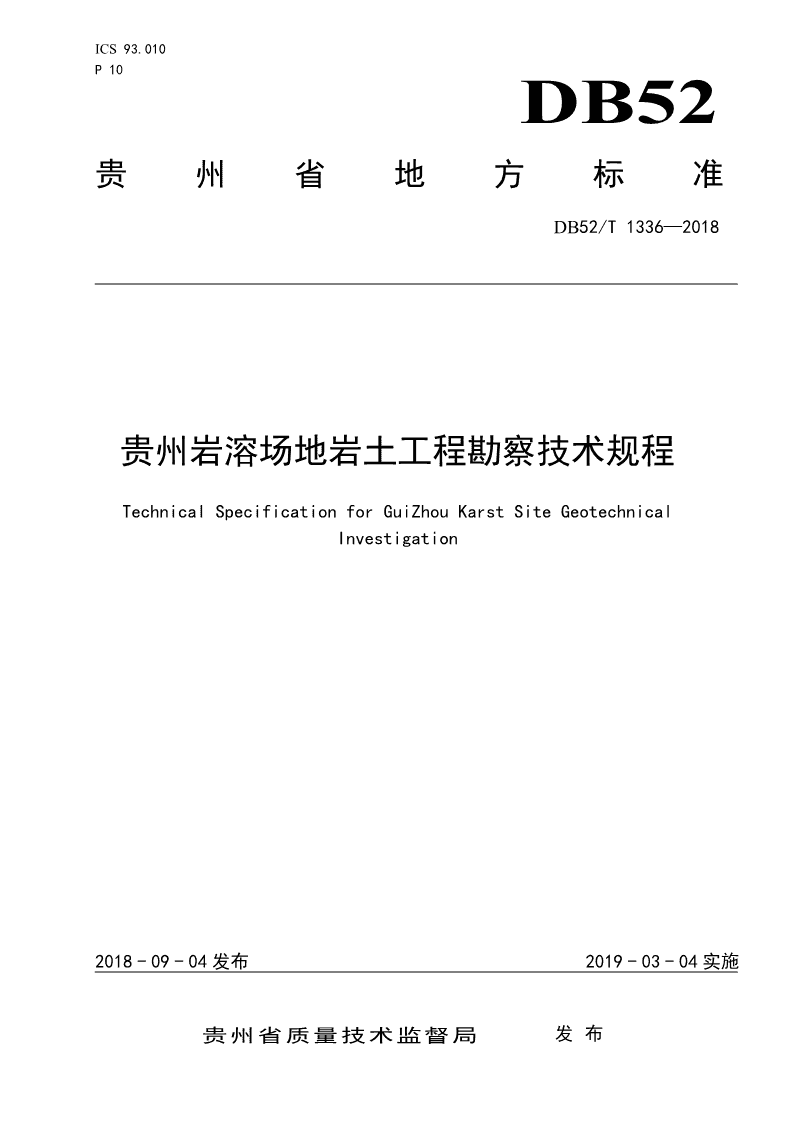

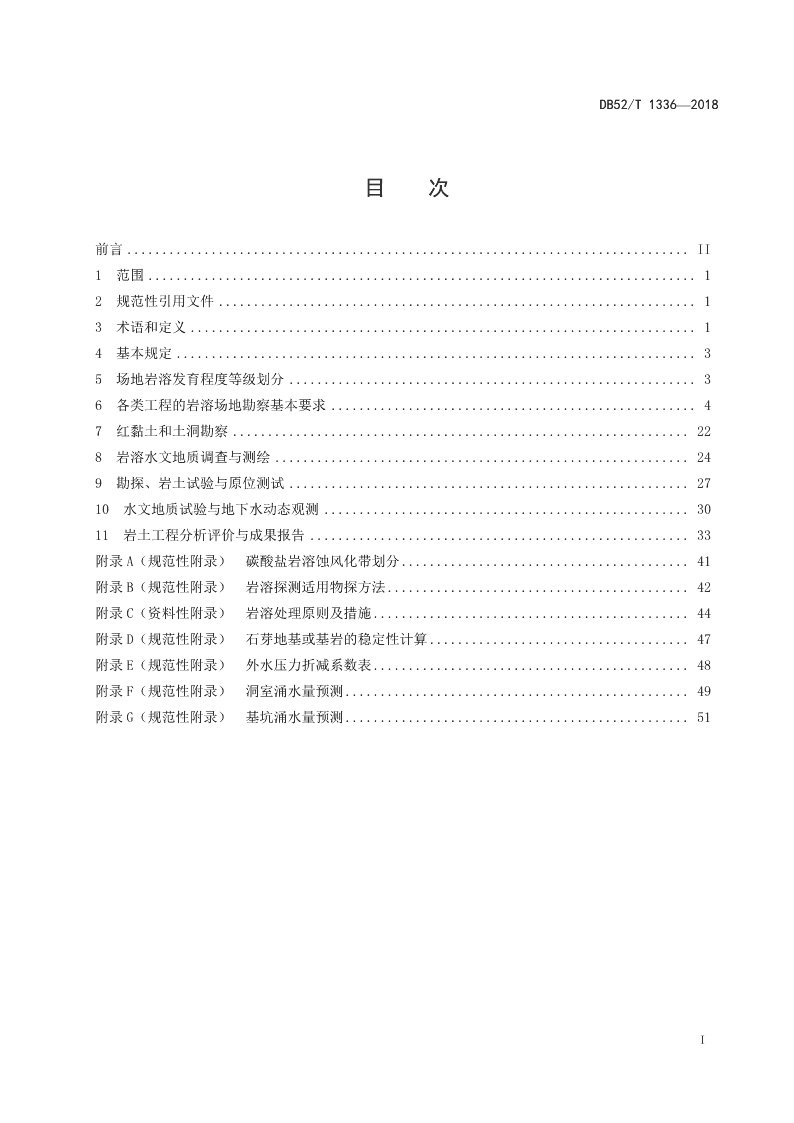

ICS93.010P10DB52贵州省地方标准DB52/T1336—2018贵州岩溶场地岩土工程勘察技术规程TechnicalSpecificationforGuiZhouKarstSiteGeotechnicalInvestigation2018-09-04发布2019-03-04实施贵州省质量技术监督局发布\n\nDB52/T1336—2018目次前言................................................................................II1范围..............................................................................12规范性引用文件....................................................................13术语和定义........................................................................14基本规定..........................................................................35场地岩溶发育程度等级划分..........................................................36各类工程的岩溶场地勘察基本要求....................................................47红黏土和土洞勘察.................................................................228岩溶水文地质调查与测绘...........................................................249勘探、岩土试验与原位测试.........................................................2710水文地质试验与地下水动态观测....................................................3011岩土工程分析评价与成果报告......................................................33附录A（规范性附录）碳酸盐岩溶蚀风化带划分.........................................41附录B（规范性附录）岩溶探测适用物探方法...........................................42附录C（资料性附录）岩溶处理原则及措施.............................................44附录D（规范性附录）石芽地基或基岩的稳定性计算.....................................47附录E（规范性附录）外水压力折减系数表.............................................48附录F（规范性附录）洞室涌水量预测.................................................49附录G（规范性附录）基坑涌水量预测.................................................51I\n\nDB52/T1336—2018前言本标准按照GB/T1.1-2009《标准化工作导则第一部分：标准的结构和编写》给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电建集团贵阳勘测设计研究院有限公司提出。本标准由贵州省质量技术监督局归口。本标准起草单位：中国电建集团贵阳勘测设计研究院有限公司、贵阳院岩溶勘测与处理工程技术研究中心、贵州省交通规划勘察设计研究院股份有限公司、贵州省建筑设计研究院有限责任公司、中国电建集团贵州电力设计研究院有限公司、贵州有色地质工程勘察公司、贵州地质工程勘察设计研究院、贵州正业工程技术投资有限公司、福建省兴岩建设集团有限公司、福建荣建集团有限公司、贵州大学。本标准主要起草人：郭维祥、沈春勇、余波、郑克勋、沈志平、龙万学、袁凌云、高福兴、程宇、赵健、丁坚平、田茂中、朱彦、朱军、朱永清、刘发祥、刘祥刚、何文勇、李宗发、李光耀、吴述彧、吴斌、张国富、陈再谦、杨朝发、胡红兵、唐军、韩道林、简德超、郑东明、徐化新。II\n\nDB52/T1336—2018贵州岩溶场地岩土工程勘察技术规程1范围本标准规定了贵州岩溶场地岩土工程勘察技术的术语和定义，基本规定，场地岩溶发育程度等级划分，各类工程的岩溶场地勘察基本要求，红黏土和土洞勘察，岩溶水文地质调查与测绘，勘探、岩土试验与原位测试，水文地质试验与地下水动态观测，岩土工程分析评价与成果报告等方面的要求。本标准适用于贵州省内岩溶场地上的工业与民用建筑、市政道路、城市轨道交通、长输油（气）管道、架空线路、城市地下综合管廊、地下洞室、边坡、一般固体废弃物贮存与处置场的岩土工程勘察。水利水电、火力发电、公路、铁路等大型专业工程的岩溶场地勘察工作应按国家现行有关标准执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50007建筑地基基础设计规范GB50021岩土工程勘察规范GB50307城市轨道交通岩土工程勘察规范GB50330建筑边坡工程技术规范JGJ/T87建筑工程地质勘探与取样技术规程JTGC20公路工程地质勘察规范NB/T35103水电工程钻孔抽水试验规程NB/T35104水电工程钻孔注水试验规程NB/T35113水电工程钻孔压水试验规程DBJ52/T046贵州省建筑岩土工程技术规范3术语和定义下列术语和定义适用于本文件。3.1岩溶karst可溶性岩石受溶蚀、侵蚀后形成的各种地质现象或地貌形态的总称，又称喀斯特。3.2岩溶场地karstsite可溶性岩石为主的工程建设场地。1\nDB52/T1336—20183.3岩溶地基karstfoundation岩体中存在溶洞、溶蚀裂隙，或岩体表面存在石芽、溶沟、溶槽、溶蚀漏斗，或岩体上覆残坡积红黏土或次生红黏土，或覆盖层中存在伴生土洞等不良地质现象的地基。3.4岩溶率rateofkarstification在一定范围内岩溶空间的规模和密度的定量指标。3.5线岩溶率rateoflinekarstification单位长度上岩溶空间形态长度之百分比。3.6面岩溶率rateofsurfacekarstification单位面积上岩溶空间形态面积之百分比。3.7钻孔遇洞率rateofholedrilling揭露到岩溶洞隙的钻孔占勘探钻孔总数之百分比。3.8岩溶排泄基准面karstdrainagebaselevel岩溶水的最低排泄位置。一般指当地排泄岩溶地下水的最低河面、湖面。3.9裸露型岩溶barekarst可溶岩基本裸露地表，缺少土层覆盖的岩溶。3.10覆盖型岩溶coveredkarst被松散堆积物覆盖的岩溶。3.11埋藏型岩溶buriedkarst被已成岩的非可溶岩层覆盖的岩溶。2\nDB52/T1336—20184基本规定4.1岩溶场地勘察应目标明确、由面到点、重点突出，并与相应设计阶段的工作深度相适应。4.2水文地质条件复杂的岩溶场地，应视工程规模、岩溶水文地质问题造成工程破坏或影响正常使用的后果，进行相应的专门性岩溶水文地质勘察。注：水文地质条件复杂指工程场地的地质构造复杂、或含水体的岩性和厚度极不稳定、或地下水的补给来源和边界条件复杂。4.3岩溶场地勘察应根据工程地质条件、建（构）筑物的类型和规模以及各阶段勘察任务的要求，布置地质勘察工作，综合运用遥感、测绘、物探、钻探、测试等多种勘探手段和方法。4.4在开展岩溶场地野外工作前，应收集和分析工程场地已有的地质资料，进行现场踏勘，并根据任务书或合同要求，编制勘察纲要或计划。勘察工作过程中，宜根据具体情况的变化，适时对勘察纲要或计划进行调整。5场地岩溶发育程度等级划分5.1宜先进行场地岩溶发育程度初判。在此基础上，结合场地规划及建（构）筑物展布，开展相应阶段的勘察工作，并进行场地岩溶发育程度复判。5.2场地岩溶发育程度初判可根据地层岩性特征、地表岩溶发育特征、岩溶水赋存形式综合确定。5.3场地的岩溶发育程度等级初判可按表1执行。表1岩溶发育程度等级初判岩溶发育程度等级岩性特征地表岩溶发育特征岩溶水赋存形式碳酸盐岩岩性较纯，连续厚度较大，出地表有较多岩溶洼地、落水洞、漏斗、有管道水或暗河岩溶强发育露面积较广，厚层至块状结构为主土洞发育。溶沟、溶槽、石芽密布分布由碳酸盐岩夹碎屑岩类地层组成，其中地表岩溶洼地、落水洞、漏斗、土洞有集中泉点或小岩溶中等发育的碳酸盐岩连续分布，中厚层结构为主较发育。溶沟、溶槽、石芽较发育规模管道水分布由碎屑岩夹碳酸盐岩或碎屑岩与碳酸地表岩溶形态稀疏发育，主要为溶岩溶微发育有分散泉点出露盐岩互层地层组成，中薄层或互层结构沟、溶槽等5.4碳酸盐岩溶蚀风化带划分可按本规程附表A.1执行。5.5场地岩溶发育程度等级复判可按表2执行。3\nDB52/T1336—2018表2岩溶发育程度等级复判岩溶发育程度等级岩溶发育特征①地表岩溶塌陷、岩溶洼地、漏斗、土洞发育。溶沟、溶槽、石芽密布。②钻孔遇洞率＞30%，或线岩溶率＞20%，或土洞率＞10%。岩溶强发育③相邻柱基之间基岩起伏面相对高差＞5m。④岩溶裂隙或串珠状溶洞发育深度＞20m。⑤地下有暗河、伏流。岩溶裂隙水丰富，地表泉眼分布较多①地表岩溶塌陷、岩溶洼地、落水洞、漏斗、土洞较发育。溶沟、溶槽、石芽较发育。②钻孔遇洞率10%～30%，或线岩溶率5%～20%，或土洞率0～10%。岩溶中等发育③相邻柱基之间基岩起伏面相对高差2m～5m。④岩溶裂隙或串珠状溶洞发育深度5m～20m。⑤地下无暗河、伏流。岩溶裂隙水较丰富，地表有泉眼分布①无岩溶塌陷、落水洞、漏斗。溶沟、溶槽较发育。②钻孔遇洞率＜10%、线岩溶率＜5%、无土洞。岩溶微发育③相邻柱基之间基岩起伏面相对高差＜2m。④岩溶裂隙或串球状溶洞发育深度＜5m。⑤岩溶裂隙多被充填，地下水不丰富。注1：各等级的5项条件中，有一项符合者即判定为相应岩溶发育等级；注2：当钻孔遇洞率为0，基岩面起伏高差＞5m、5m～2m、＜2m时可分别定为表生岩溶强发育、中等发育和微发育。6各类工程的岩溶场地勘察基本要求6.1一般规定6.1.1岩溶场地勘察应遵循地质调查分析由面到点、勘探工作由疏到密的原则，针对建（构）筑物特征和场地条件，宜采用地质调查与测绘、物探、钻探、测试等多种手段结合的方法进行。具体物探方法的选择见附录B表B.1。6.1.2岩溶场地勘察工作宜分阶段进行，一般可分为可行性研究勘察、初步勘察、详细勘察和施工勘察。当场地岩溶水文地质条件简单时，勘察工作可合并阶段进行；当场地岩溶水文地质条件复杂时，宜扩大岩溶水文地质调查与测绘范围。各勘察阶段工作内容和范围除应符合现行国家标准GB50021《岩土工程勘察规范》第4章的有关规定外，尚应满足以下要求：a)可行性研究勘察应调查岩溶水文地质背景和岩溶洞隙、土洞的发育条件，并对其危害程度和发展趋势作出判断，对场地的稳定性和工程建设的适宜性进行初步评价；b)初步勘察应初步查明岩溶洞隙、伴生土洞、塌陷的分布，及其发育程度和规律，并按场地的稳定性和适宜性进行分区；c)详细勘察应查明岩溶发育程度，各种岩溶洞隙和土洞的位置、规模、埋深，岩溶充填物性状和地下水特征，对地基基础的设计和岩溶的治理提出建议；d)当场地条件复杂、或施工过程中发现对建（构）筑物地基基础设计有较大影响的岩溶形态时，应进行施工勘察。4\nDB52/T1336—20186.1.3岩溶场地的岩土工程勘察等级划分6.1.3.1根据工程的规模和特征，以及由于岩土工程问题造成工程破坏或影响正常使用的后果，可分为三个工程重要性等级：a)一级工程：重要工程，后果很严重；b)二级工程：一般工程，后果严重；c)三级工程：次要工程，后果不严重。6.1.3.2场地岩溶发育程度等级可按本规程表2确定。其中，岩溶强发育场地为一级场地；岩溶中等发育场地为二级场地；岩溶微发育场地为三级场地。6.1.3.3岩溶场地的岩土工程勘察等级可根据工程重要性等级、场地岩溶发育程度等级进行划分：a)甲级：工程重要性、场地岩溶发育程度等级中任意一项为一级；b)乙级：除甲级和丙级以外的勘察项目；c)丙级：工程重要性、场地岩溶发育程度等级均为三级。6.1.4场地的勘察除应满足现行国家标准GB50021《岩土工程勘察规范》和现行地方标准DBJ52/T046《贵州省建筑岩土工程技术规范》的有关要求外，尚应包括以下内容：a)充分搜集场地及其邻近地段的有关岩土工程勘察资料，建（构）筑物特征（建筑规模、结构、基础形式、埋深、持力层岩土性质等）及当地建筑经验；b)查明场地覆盖层厚度，基岩面起伏状态，溶沟、溶槽、石芽形态及分布情况；c)查明场地岩溶发育特征（岩溶形态类型、洞隙规模、埋深、顶板完整性、充填物性质、充填程度）及其与地形地貌、地层岩性、地质构造及地下水的关系，划分场地的岩溶发育程度等级，根据岩溶发育程度将岩层划分成不同的工程地质岩组，评价岩溶对场地和地基的影响；d)查明场地岩溶地下水的赋存条件、补径排关系、水位及变幅、水质、水文地质参数等，评价其对建筑工程的影响和建筑工程对周边岩溶水文地质环境的影响，预测基坑涌水量以及施工降水对环境可能造成的不良影响，提出降水方案的建议；e)查明岩溶区不良地质作用及类型，并提出防治处理建议。f)查明覆盖型岩溶区土洞和塌陷的分布、形态、规模、成因、发育规律和发展趋势；g)与场地有关的溶洞、落水洞、暗河、岩溶泉，凡人员可以进入的均应入洞进行调查测绘，人员不能进入的洞体，宜用钻孔电视等手段探测；h)调查场地附近地下水开采及矿山疏排水情况，当地治理岩溶、土洞和塌陷的经验；i)提出地基设计、基础方案、持力层选定、基础埋置标高、岩溶及土洞塌陷治理的建议；j)地质调查与测绘、勘探、试验过程中，应避免因岩溶因素引发或可能遭遇的安全或环境风险。6.1.5岩溶地下水的勘察和评价，除应满足现行国家标准《岩土工程勘察规范》GB50021第7章的有关规定外，尚应包括以下内容：a)查明岩溶含水层的组合特征，开展地下水位、水质、水量动态观测；b)场地为可溶岩与非可溶岩互层区时，应分层测量地下水位，并查明相互之间的水力联系；c)视需要开展抽水试验、压水试验或注水试验，并提出场地水文地质参数；d)根据场地地形地质条件和实测地下水位，结合当地长期地下水位观测资料，并考虑人类工程活动的可能影响后，提出地下室抗浮水位；e)当场地及周边存在污染源时，应调查污染源的类型、渗流方向、渗流量、可能的工程危害等，预测其可能的扩散范围，可开展岩溶地下水连通试验；f)查明岩溶地下水对边坡产生的不良影响；g)预测工程降排水对周边岩溶水文地质环境的影响和周边人类工程活动对工程建设的影响。5\nDB52/T1336—20186.1.6当场地范围内溶洞发育，可能存在岩溶塌陷现象时，宜进行地面变形监测和溶洞顶板变形监测，并提出处理措施建议。6.2工业与民用建筑6.2.1可行性研究勘察宜以资料收集、现场踏勘为主，当场地地质条件复杂时，可根据具体情况进行工程地质测绘和必要的勘探工作。6.2.2初步勘察宜采用地质调查与测绘、物探并结合钻探进行。勘探点的间距不应小于现行国家标准GB50021《岩土工程勘察规范》第4章房屋建筑和构筑物初步勘察的基本要求，岩溶发育地段应予适当加密。测绘和物探发现的异常地段，应选择有代表性的部位布置验证性钻孔。控制性勘探孔的深度应穿过中等岩溶发育带。6.2.3初步勘察勘探线、点的间距可按表3确定。表3初步勘察勘探线、勘探孔的间距岩溶发育程度等级勘探线间距（m）勘探孔间距（m）岩溶强发育40～5020～30岩溶中等发育50～6030～40岩溶微发育60～7040～50注1：表中间距不适用地球物理勘探；注2：当总平面布置确定时，勘探孔应尽量布置在柱位或承重结构位置。6.2.4下列地段应进行重点勘察：a)地面塌陷或地表水消失的地段；b)地下水强烈活动的地段；c)碳酸盐岩与非碳酸盐岩接触的地段；d)碳酸盐岩埋藏较浅且起伏较大的石芽发育地段；e)物探成果异常或场地内有溶洞、暗河、伴生土洞分布的地段；f)构造导水断层或导水破碎带以及交汇地段；g)存在抽排水和其它人类工程活动强烈的地段。6.2.5初步勘察勘探孔的深度可按下列规定确定：a)当场地土层厚度较大时，可按表4确定；b)当场地覆盖层较薄或基岩裸露时，初勘孔深度宜结合场地风化层厚度、预计基础类型和场平标高综合确定。表4初步勘察勘探孔深度工程重要性等级一般性勘探孔深度（m）控制性勘探孔深度（m）一级（重要工程）≥30≥50二级（一般工程）20～3030～50三级（次要工程）10～2020～30注1：控制性勘探孔应占勘探孔总数的1/5～1/3，且每个地貌单元均应有控制性勘探孔；注2：勘探孔包括钻孔、探井和原位测试孔等；注3：此表适用于勘探场地的地面标高与预计整平地面标高差值较小时的情形，当其差值较大时，应按其差值调整钻孔深度；注4：特殊用途的钻孔除外。6\nDB52/T1336—20186.2.6详细勘察钻探工作量布置应符合下列规定：2a）钻探孔应沿建筑基础轴线布置，单独基础按预估基础底面积A确定。A小于2m时布1个孔，2A大于等于2m时布2个孔。条形基础宜按6m～12m布置钻孔：2针对岩溶强发育地段，单独基础按预估基础底面积A确定。A大于2m，对采用机械成孔桩基宜在上述钻孔基础上适当增加钻孔；条形基础应6m布一个孔；遇深溶槽或串珠状溶洞，拟采取混凝土梁、板跨越，需查找稳定支点时，可适当增加钻孔或物探，加孔方向宜垂直岩溶发育方向；岩溶中等发育和微发育地段钻孔数在满足“一桩一孔”的条件下，对于已揭示有岩溶洞隙的孔位，可根据实际需要增加钻孔。为探测溶洞空间形态，相同类型的物探异常点应经适量钻探验证。b)钻孔按深度可分为下列两类：一般性钻孔用以查明地基建筑条件，孔深宜进入持力层3倍～5倍基础短边宽度或桩基底面直径，且均不小于5m。拟定钻孔深度内遇溶洞时，应钻穿溶洞进入洞底持力层，持力层厚度应满足上述规定。如串珠状溶洞或溶隙深度大时，根据实际需要和结合基础施工的可能性确定。控制性钻孔用以查明地质构造、岩性展布、岩溶发育规律，孔深可根据探测目的确定。最大深度及孔数以查明溶洞空间分布为目的，作为一般控制性钻孔数不超过总孔数的1/10。6.2.7施工勘察应根据岩溶地基设计和施工需要进行。在土洞、塌陷地段，可在已开挖的基槽内布置触探或钎探；对重要或荷载较大的工程，可在槽底采用小口径钻探进行检测；对验槽发现异常的大直径嵌岩桩，或采用机械成孔桩无法进行验槽时，应于桩底下进行施工勘察检测，勘探点应逐桩布置，深度应符合本规程6.2.6条的有关规定。当相邻桩底的基岩面起伏较大时应适当加深。6.3市政道路工程6.3.1可行性研究勘察6.3.1.1初步查明道路沿线的可溶岩分布范围及规律、岩溶发育特征及类型，初步评价岩溶对道路工程方案的影响程度。6.3.1.2勘察方法以资料收集、工程地质调查与测绘为主，可辅以物探及少量钻探、挖探。6.3.1.3本阶段提供资料应包括下列内容：a)工程地质说明：阐明可溶岩概况、岩溶发育特征及岩溶工程地质条件，评价影响工程方案的岩溶区域采取处治、绕避措施的可行性并提出方案比选意见，建议下阶段各岩溶区段工程地质勘察工作的重点；b)图表资料：1:5000道路工程地质平面图、1:2000纵剖面图，标注各区段岩溶发育程度；表列可溶岩区段与岩溶发育特征；附图、附表和照片等。6.3.2初步勘察6.3.2.1对道路范围内岩溶发育特征及规律进行重点勘察，完成岩溶工程地质分区分段工作。6.3.2.2勘察方法以工程地质调查与测绘、综合物探为主，钻探、挖探为辅。地质调查与测绘和物探发现的异常区段，应布置钻孔进行验证。6.3.2.3工程地质调查与测绘应符合下列规定：a)沿道路两侧各宽不小于200m带状范围进行比例尺1:2000的工程地质调查与测绘；岩溶发育、水文地质条件复杂的区段应进行比例尺1:5000的水文地质调查与测绘，其范围根据地质评价的需要确定。影响工程方案的岩溶强发育区、水文地质条件复杂场区应进行专题研究；7\nDB52/T1336—2018b)控制和影响道路建设的岩溶地段应进行重点地质调查与测绘，内容包括：地层岩性、地质构造、岩溶发育规律，范围宜包括岩溶水的补给边界和隔水边界；与道路有关的暗河、大型溶洞，对其进行仪器测绘和大比例尺成图；大型岩溶洼地、岩溶槽谷等的分布及特征；岩溶泉及落水洞等的流量变化及补给、径流、排泄特征。6.3.2.4物探工作量应结合岩溶发育程度与工程项目特点进行布置，并应符合下列规定：a)路基工程应结合地形沿路线轴线方向布置不少于1条纵向物探测线，在物探异常段增加纵向及横向物探测线；b)桥梁工程结合地形沿桥梁中线布置纵向物探测线，沿桥台、高墩及特大桥、特殊桥型的主墩、主塔布置横向物探测线；c)涵洞工程沿涵洞轴线布置纵向物探测线，若存在物探异常区应布置横向物探测线进行验证；d)隧道工程沿隧道轴线单幅应布置不少于1条纵向物探测线，洞口处应布置不少于3条横向物探测线，不同的地质体或构造类型应布置2条～3条测线；e)对于岩溶强发育地段、路线穿越的构造破碎带、褶皱轴部、可溶岩与非可溶岩接触带和溶洞、塌陷地带等处，特别是带状异常可能平行或以小角度相交于路线走向时，应垂直线路或垂直岩溶发育方向布置1～2条物探测线。6.3.2.5钻探工作量应结合岩溶发育程度与工程项目特点进行布置，并应符合下列规定：a）路基工程纵向孔距按表5确定，对于高路堤、陡坡路堤及路堑布置不少于1条横向剖面，横向孔距不大于50m；表5路基工程初步勘察纵向钻孔间距（m）岩溶发育程度等级一般路基高路堤、陡坡路堤、路堑微发育200～300100～150中等发育100～20080～100强发育80～10050～80注：支挡工程位置应布置钻孔，孔距按表中第3列取低值。b）桥梁工程钻孔应根据桥梁类型及岩溶发育程度沿桥梁轴线布置，并宜布置在两侧可能墩台的位置，钻孔数量按表6确定；表6初勘桥位钻孔数量表岩溶发育程度等级小桥中桥大桥特大桥微发育22～34～66～8中等发育2～43～56～88～10强发育3～5≥5≥8≥10c）涵洞工程对于岩溶微发育、中等发育地段应布置简易勘探点或挖探点1个～2个；岩溶强发育地段应布置钻孔不少于2个；d）隧道工程钻孔应结合地表岩溶发育特征沿隧道纵向于隧道洞身外侧5m至10m范围内左右交叉布置；岩溶微发育路段按150m～200m间距布置，岩溶中等发育路段按100m～150m间距布置，岩溶强发育路段按50m～100m间距布置，钻孔数量不应少于5个；进出口段应布置钻孔；e）物探异常段落适当增加钻探验证地质条件。8\nDB52/T1336—20186.3.2.6钻孔的深度可按下列规定确定：a)路基工程钻孔的深度应至基底以下稳定地层内不小于10m；地表塌陷发育及存在塌陷可能时，钻孔深度应至基岩内5m～8m；在该深度内遇岩溶洞穴时，应在洞穴底板稳定基岩内再钻进3m～5m；b)桥梁工程钻孔的深度应至中风化基岩内不少于15m，在预计深度内遇溶洞时，应进入溶洞底板稳定基岩内不少于10m；c)涵洞工程钻孔的深度应满足基底以下稳定地层5m～10m，同时满足地基稳定性、变形计算的要求；d)隧道工程钻孔的深度应进入隧道底板以下不小于1.5倍隧道高度且不少于10m，在该深度范围内遇溶洞，应加深至溶洞底板以下稳定基岩内不少于8m。6.3.2.7资料应按照综合资料和工点资料提交并满足表7相关要求：表7岩溶场地市政道路工程初步勘察资料要求表资料分类文字说明图表资料应阐明各道路方案的岩溶分布规律、危害程1:2000道路工程地质图，1:500纵（横）剖面图，应综合度、处理原则，提出各方案的评价和比选意见；分析主要地质资料和道路中心线两侧200m内岩溶发育情综合资料进行道路工程地质分段说明，阐明岩溶的分况，标注岩溶类型及分布范围，特别是影响工程建设的单布、特征、规模、类型及其对工程影响的评价；个岩溶形态及范围存在问题及下阶段勘察的建议①1:2000岩溶场地工程地质图，1:500工点纵剖面图，1:100～1:500工程地质横断面图，应标明单个岩溶形态，特别是大型溶洞和暗河的投影位置，进行岩溶发育强度分应阐明岩溶勘察的过程和结果，工程设计所需区；②大型溶洞、未充填的落水洞、天生桥、暗河实测或工点资料参数，需要采取的防治措施建议调查成果图，比例尺1:100～1:400；③岩溶发育、水文地质条件复杂的隧道，应提供1:5000水文地质图；④勘探、测试资料、观测点、地质照片、调查、分析表资料及岩溶现象的其他调查与测绘资料。①1:2000岩溶场地工程地质图，1:500工点纵剖面图，1:100～1:500工程地质横断面图，应标明单个岩溶形态，特别是大型溶洞和暗河的投影位置，进行岩溶发育强度分应阐明岩溶勘察的过程和结果，工程设计所需区；②大型溶洞、未充填的落水洞、天生桥、暗河实测或工点资料参数，需要采取的防治措施建议调查成果图，比例尺1:100～1:400；③岩溶发育、水文地质条件复杂的隧道，应提供1:5000水文地质图；④勘探、测试资料、观测点、地质照片、调查、分析表资料及岩溶现象的其他调查与测绘资料。6.3.3详细勘察6.3.3.1在初勘基础上详细查明道路岩溶场地的工程及水文地质条件并作出评价；详细查明岩溶发育规律和洞隙形态及其对道路工程的不良影响，提供治理建议。6.3.3.2勘察方法以钻探为主，物探为辅，并在初勘基础上划分道路可溶岩分区及岩溶发育程度，补充工程地质调查与测绘工作，浅层溶洞和土洞可用挖探查明或验证。6.3.3.3工程地质调查与测绘应符合下列要求：a)结合初步设计方案，补充工程地质调查与测绘工作；b)在人员可以进入的条件下，采用大比例尺测绘道路附近的暗河、溶洞、竖井，内容包括：溶洞顶板节理、裂隙分布及充填、胶结程度，岩层产状，单层厚度，洞顶、洞底、洞壁完整程度；9\nDB52/T1336—2018溶洞的形态尺寸，建（构）筑物跨越溶洞的位置、宽度、洞顶板至建（构）筑物基底间的岩层厚度；洞内沉积物、水痕、积水、水流情况。6.3.3.4钻孔应结合初勘成果与工程特点进行布置，并应符合下列规定：a)一般路基钻孔宜沿道路中线布置，当路基岩土条件复杂时应布置横剖面。纵向根据岩溶发育程度布置，岩溶微发育路段按75m～100m间距布置，岩溶中等发育路段按50m～75m间距布置，岩溶强发育路段按30m～50m间距布置；横向根据路基宽度进行布置，路基宽度大于等于50m横向剖面布置3个～5个钻孔，路基宽度小于50m布置2个～3个钻孔。b)支挡工程按6m～12m间距布置，对于抗滑桩应逐桩布置。c)高路堤、陡坡路堤、深路堑等边坡工程按本规程第6.9.4～6.9.5条执行。2d)桥梁应逐桩布置1个钻孔；桥墩采用单独基础时，应逐墩布置，当基础面积小于2m时，布置21个钻孔，当基础面积大于2m时，钻孔数量不少于2个；采用明挖独立基础的桥台，孔间距不宜大于5m，当岩溶强发育时应增加钻孔。勘探孔在可能的持力层范围内遇溶洞发育时，应加密钻孔圈定溶洞规模。e)涵洞宜按15m～20m间距沿轴线布置，涵洞进、出口位置应布置钻孔。f)隧道应满足以下规定：岩溶微发育路段按80m～100m间距布置，岩溶中等发育路段按60m～80m间距布置，岩溶强发育路段按40m～60m间距布置；隧道洞口应根据岩土条件复杂程度布置3条至5条横断面。在隧道底板以下10m、隧道底板以上3倍洞径范围内存在岩溶的洞身段，宜按40m间距布置钻孔。不同含水层段及断裂破碎带、褶皱轴部、可溶岩与非可溶岩接触带和已判定的岩溶发育带应布置代表性钻孔，查明岩体质量和岩溶水特征。6.3.3.5钻孔深度可按下列规定确定：a)路基工程孔深度应至基底以下稳定地层内不小于10m，且应满足路基地基稳定性分析、变形计算的要求；在该深度内遇基岩时，应保证连续稳定基岩钻进不少于5m。钻孔深度范围内遇溶洞时，应加密钻孔圈定溶洞范围、规模。当填方路基填筑范围内存在岩溶洼地、漏斗、落水洞时，应查明其排泄通道、地下水变化及径流情况等；b)支挡工程孔深度应满足稳定性分析评价和地基处理的要求；c)高路堤、陡坡路堤、深路堑等边坡工程孔深度要求按本规程第6.9.6条执行；d)桥梁基础孔深度应根据拟采用基础形式进行综合确定；当拟采用浅基础时，孔深度应达到基底以下中风化基岩不小于10m；当拟采用桩基时，孔深度应进入中风化基岩以下10m～15m，同时还应达到预计桩底标高以下（3倍～5倍）桩径的深度，在该深度内遇溶洞时，应在洞穴底板以下稳定基岩内钻进10m；e)涵洞孔深度应至基底以下稳定地层内不小于10m，且应满足变形计算的要求；在该深度内遇基岩时，应保证连续稳定基岩钻进不少于5m；f)隧道孔深度应进入隧道底板以下稳定地层内不小于8m，在该深度内遇溶洞时，应在洞穴底板以下稳定基岩内再钻进8m。6.3.3.6物探工作应结合钻孔采用孔间层析成像、波速测试、全景数字成像等物探手段，查明溶洞形态、规模及洞内填充物等。6.3.3.7对于水文地质条件复杂的隧道应进行水文地质试验和地下水动态观测，观测时间宜达到一个完整水文年。6.3.3.8资料应按照综合资料和工点资料提交并满足表8相关要求：10\nDB52/T1336—2018表8岩溶场地市政道路工程详细勘察资料要求表资料分类文字说明图表资料应阐明岩溶的工程地质条件、评价①比例尺1:2000的道路岩溶工程地质图；②工程地质纵断面图，比例为综合资料及处治原则，提出施工阶段需进行水平1:1000，垂直1:200～1:500，应表明岩溶发育情况，特别是溶洞位岩溶补充勘察、超前预报的区段置①岩溶地区工程地质图，比例尺为1:1000～1:2000，应标明单个岩溶形态，特别是大型溶洞和暗河的投影位置，进行岩溶发育强度分区；②工应详细阐明岩溶勘察的过程和成程地质纵断面图，比例尺为（水平）1:500～1:2000，（垂直）1:100～1:500；工点资料果，工程设计采取的防治措施建议工程地质横断面图，比例尺为1:100～1:500；应标明岩溶发育情况，特并提供相关参数别是溶洞位置；③大型溶洞、未充填的落水洞、天生桥、暗河实测或调查成果图，比例尺为1:100～1:500；④勘探、测试资料、观测点、地质照片、调查、分析表资料及岩溶现象的其他调查测绘资料。6.3.4施工勘察6.3.4.1施工阶段主要针对详细勘察阶段未能解决的岩溶工程地质问题，在施工过程中暴露出来的影响设计、施工方案的专门性工程地质问题进行勘察。6.3.4.2施工阶段岩溶勘察应符合以下要求：a)综合物探查明路基或构造物基础持力层下隐伏溶洞的位置和范围；b)开挖揭示的溶洞应进行仪器测绘；c)根据调查测绘及物探资料布置验证钻孔；d)对于岩溶发育场地的路基、桥梁、涵洞基础开挖至设计标高后，可采用钎探、地质雷达作基底勘察。6.3.4.3施工阶段勘察资料应满足以下要求：a)工程地质说明应阐明岩溶工程地质条件，施工经过及当前状况，勘察目的、要求、过程，完成工作量，验证效果及勘察取得的成果与建议；b)提供查明的隐伏岩溶图，比例为1:100～1:500，应标明隐伏岩溶的位置、埋藏深度、类型及溶洞的连通情况；c)提供代表性溶洞断面图，比例为1:100～1:500，应标明经钻孔验证并修订后的溶洞和其它岩溶范围；d)若采用人工测绘的溶洞，应提交比例尺为1:50～1:100的洞穴平、纵、横图件，并应标明洞穴底板高程、洞穴与工程关系。6.4城市轨道交通工程6.4.1可行性研究勘察应针对轨道交通工程线路方案开展勘察工作，采用地质调查与测绘、物探、原位测试、并结合钻探的方法，调查各线路方案的地质条件。6.4.2可行性研究勘察除应符合现行国家标准GB50307《城市轨道交通岩土工程勘察规范》第5章和本规程6.1.4条的有关规定外，尚应包括下列内容：a)调查场地岩溶洞隙、土洞的发育条件，对其危害程度和发展趋势作出判断；b)在比选线路方案时，宜避开对场地稳定性有直接危害或潜在威胁的岩溶强发育地段。6.4.3初步勘察应针对线路敷设形式、各类工程的结构形式、施工方法开展勘察工作，采用地质调查与测绘、物探、钻探、原位测试、室内试验等多种手段，初步查明线路及建（构）筑物地质条件，为初步设计提供地质依据。初步勘察除应符合现行国家标准GB50307《城市轨道交通岩土工程勘察规范》第6章的有关规定外，尚应包括本规程6.1.4条的有关内容。6.4.4初步勘察勘探点间距可按表9确定，物探探明的异常部位可布置适当的验证性钻孔。11\nDB52/T1336—2018表9初步勘察勘探点间距岩溶发育程度等级勘探点间距（m）岩溶强发育25～40岩溶中等发育40～80岩溶微发育80～150注1：表中间距不适用地球物理勘探；注2：勘探点数量：地下车站不宜少于4个；高架车站不宜少于3个；支挡结构、涵洞应有勘探点。6.4.5初步勘察勘探孔的深度可按表10确定，当预定深度内有软弱层、岩溶时，勘探孔深度应适当增加。其中，控制性勘探孔深度应穿过软弱层和岩溶中等发育带；物探异常带验证性钻孔应钻入异常带以下适当深度，但最大深度不宜超过50m。表10初步勘察勘探孔深度工程类别一般性勘探孔控制性勘探孔地下工程（结构底板以下）≥20m（结构底板以下）≥30m孔深应满足查明墩台基础或桩基持力孔深应满足墩台基础或桩基沉降计算和软弱高架工程层和软弱下卧层分布的要求下卧层验算的要求孔深应满足稳定性评价、变形计算、软路基涵洞工程（基底下）5m～10m弱下卧层验算的要求6.4.6初步勘察阶段的勘探工作应满足下列要求：a)在地貌、地质单元交接部位、地层变化较大地段、岩溶发育地段、断裂破碎带、地面塌陷地段、地表水消失地段、地下水强烈活动的地段、可溶岩与非可溶岩接触地段、碳酸盐岩埋藏较浅且起伏较大的石芽发育地段、物探成果异常地段应加密勘探点；b)当基底下存在岩溶洞隙、土洞和断裂带时勘探孔深度应适当加深；c)初勘阶段应优先采用物探方法，具体物探方法的选择见附录B表B.1。6.4.7详细勘察应针对轨道交通各建（构）筑物和施工方法开展勘察工作，采用地质调查与测绘、物探、钻探、原位测试、室内试验等多种手段，查明各类工程场地地质条件，分析评价地基、围岩及边坡稳定性，预测可能出现的岩土工程问题，提出施工处理建议，提供设计、施工所需的岩土参数。详细勘察除应符合现行国家标准GB50307《城市轨道交通岩土工程勘察规范》第7章的有关规定外，尚应包括本规程6.1.4条的有关内容。6.4.8详细勘察地下车站、地下区间及路基涵洞的勘探点间距可按表11确定，高架车站和高架区间应逐桩（墩）布设，大直径桩应根据钻探遇岩溶发育情况增加钻孔确定持力层范围内岩溶发育规模。表11详细勘察勘探点的间距岩溶发育等级地下车站（m）地下区间（m）路基涵洞（m）岩溶强发育10～2010～3015～30岩溶中等发育20～4030～5030～50岩溶微发育40～5050～6050～606.4.9详细勘察勘探孔的深度可按表12确定，当预定深度内有软弱土层、岩溶时，勘探孔深度应适当增加，控制性勘探孔深度应穿过软弱土层和表层岩溶发育带。12\nDB52/T1336—2018表12详细勘察勘探孔深度工程类别一般性勘探孔控制性勘探孔车站（结构底板以下）≥15m（结构底板以下）≥25m地下工程区间（结构底板以下）≥2d（结构底板以下）≥3d墩台基础基底下10m～15m孔深应满足沉降计算和下卧层验算要求高架工程孔深应达到预计桩端平面以下3倍～5倍桩孔深应满足沉降计算和下卧层验算要求，并穿过桩基身设计直径，且不应小于7m溶洞、破碎带，进入稳定地层不小于7m路基≥8m孔深应满足地基、边坡稳定性分析，及地基变形路基涵洞工程涵洞8m～20m计算的要求注：d为隧道直径(宽度)，m。6.4.10施工勘察应针对施工方法、施工工艺的特殊要求和施工中出现的工程地质问题等开展工作，提供地质资料，满足施工方案调整和风险控制的要求。施工阶段除应满足现行国家标准GB50307《城市轨道交通岩土工程勘察规范》第8章的有关规定外，还应重视下列工作：a)随洞室开挖，编录和测绘揭露的断层带、破碎带、岩溶现象和水文地质情况；b)进行地质超前预报，预测可能出现的岩溶地质问题，特别是岩溶涌水、突泥；c)提出堵排岩溶水和加固处理措施的建议。6.4.11各勘察阶段均应开展工法勘察工作，满足相应阶段工法设计深度的要求。6.4.12明挖法勘察除应符合现行国家标准GB50307《城市轨道交通岩土工程勘察规范》第9.2节的有关规定外，还应满足下列要求:a)查明地下岩溶发育程度，较大溶洞、暗河的空间位置、形态、深度及分布和充填情况；b)岩溶地下水赋存条件、水位变幅、水质水量和运动规律；c)场地附近地下水开采、矿山疏排水及地下工程疏排水情况；d)基坑边坡岩土工程条件，不同开挖标高和断面的稳定性分析，提出支护方案的建议；e)分析基坑发生涌水、突泥的可能性。6.4.13矿山法勘察除应符合现行国家标准GB50307《城市轨道交通岩土工程勘察规范》第9.3节的有关规定外，还应满足下列要求:a)查明地下岩溶发育程度，断裂构造和破碎带的位置、规模；b)预测施工可能产生的岩溶涌水、突泥的位置，并提出防治措施的建议；c)地下水埋藏情况、类型、水位，降水方案的建议。6.4.14盾构法勘察除应符合现行国家标准GB50307《城市轨道交通岩土工程勘察规范》第9.4节的有关规定外，还应满足下列要求:a)查明地下岩溶发育程度，断裂构造和破碎带的位置、规模，分析其对盾构施工可能造成的危害；b)查明覆盖层与可溶岩界面的起伏情况；c)根据围岩岩土条件及工程周边环境变形控制要求，对溶洞的处理及环境保护提出建议。6.5长输油（气）管道工程6.5.1岩溶场地管道工程勘察应分阶段进行，各阶段勘察工作包括以下内容：a)可研(选线)勘察：搜集线路经过地区的地形图、区域地质、水文地质、地貌、水文、气象和遥感图像等资料，分析管道沿线岩溶、土洞发育的可能性，可进行现场踏勘调查溶洞的发育条件，初步划分岩溶发育程度等级，并就岩溶危害程度和发展趋势做出地质调查与测绘初步判断，对线路的稳定性和适宜性做出概略评价；13\nDB52/T1336—2018b)初步勘察：结合可研搜集的资料，通过工程、勘探等手段查明岩溶、土洞及地表塌陷的分布范围、发育程度和发育规律，划分岩溶发育程度等级，按场地的稳定性和适宜性进行分区，提出岩土工程设计初步方案或建议；c)详细勘察：通过工程地质调查与测绘、物探、勘探和试验等手段查明对线路安全有影响的溶洞、土洞的形态、位置、规模、埋深及岩溶堆积物的性状和地下水特征等，分析评价溶洞的稳定性及其影响程度，提出管道通过的岩土工程整治方案和建议；d)在施工阶段针对某一地段或尚待查明的专门地质问题应进行补充勘察和评价。6.5.2岩溶场地管道工程选线应遵循下列原则：a)线路宜选择在岩溶微发育或中等发育的地段通过，宜避开岩溶强发育地段和岩溶塌陷地段；b)线路宜绕避或以大角度通过岩溶及土洞塌陷密集地带、暗河和岩溶管道，宜绕避岩溶地区石灰岩采石区及影响区；c)线路宜绕避地下水埋藏较浅且变化幅度较大或水位线在基岩面附近的地段，宜选择在覆盖层较厚、地下水埋藏较深的地段通过；d)在山区、河流两岸应避开滑坡、泥石流分布区。6.5.3岩溶场地管道工程勘察应在工程地质调查与测绘的基础上，采用钻探、井探、槽探、坑探和物探等综合勘察手段，可研勘察阶段宜以收集资料和地质调查分析为主，勘探为辅；初步勘察阶段宜以地质调查和物探为主，钻探、井探、槽探、坑探为辅；详细勘察阶段宜以钻探、井探、槽探、坑探等为主，物探为辅。勘察工作量的布置应遵循以下原则：a)物探方法的选择应与所探测对象的物性差异相适应，且应有一定量的钻探、井探、槽探或坑探进行验证；b)物探剖面应沿管道中心线布置；c)地形地貌和岩土性质变化较大部位、地质构造分界线、管道转折段应布置控制性勘探点；d)对地基稳定性有影响的溶洞、溶沟、溶槽，应沿管线纵横方向布置勘探点查明其形态和规模。6.5.4岩溶场地管道工程的工程地质调查与测绘除应满足现行国家标准GB50021《岩土工程勘察规范》第8章的有关规定外，尚应包括以下内容：a)溶洞、土洞及地表塌陷的成因、分布、形态、发育规律、影响因素及发展趋势；b)基岩面的起伏、形态和覆盖层厚度；c)溶洞的分布层数；d)地下水赋存条件、水位变化、补给、径流、排泄条件以及与地表水的关系；e)岩溶发育与地貌、构造、岩性及地下水的关系；f)调查当地治理溶洞、土洞及地表塌陷的工程经验。6.5.5管道线路工程勘探点布置及孔深控制按下列规定执行，对岩溶强发育地段应适当加密：a）勘探点宜沿管道中心线布置，勘探点间距可按表13确定；表13岩溶场地管道线路工程勘探点间距间距（m）岩溶发育程度等级可研（选线）勘察初步勘察详细勘察岩溶强发育必要的验证点200～30050～100岩溶中等发育必要的验证点300～500100～150岩溶微发育必要的验证点500～1000150～200注：对于靠近线路的人工和天然露头应进行记录，描述或取样测试的地质点可视为勘探点。14\nDB52/T1336—2018b）勘探孔深度应达到预计设计管沟底面标高（设置垫层时为垫层底标高）以下不小于3m。当无法取得管底埋深资料时，一般宜为8.0m，地形起伏较大的地段不宜小于10m，在预定深度内遇基岩时，应进入中风化基岩不小于3m。6.5.6管道穿越工程应单独布置勘探点，初步勘察勘探点、线的布置及孔深的控制应满足下列规定，岩溶强发育地段应适当加密：a)对河流大、中型穿越工程应进行钻探工作，钻探点应布置在拟定的穿越位置（包括比较方案）的上游15m处，勘探点间距可为50m～100m，每一个方案不应少于3个钻探点；钻探点的深度应根据设计要求确定，无设计要求时，控制性勘探点深度宜为20m～30m（自河底起算），一般性勘探点深度宜为10m～20m；b)对山体定向钻穿越工程应以工程地质测绘和物探为主，配合少量钻探及测试工作，勘探点间距可为100m～200m，对于地质条件复杂的山体不宜少于3个勘探点，勘探深度应为设计深度以下3m～5m。6.5.7管道穿越工程详细勘察勘探点、线布置及孔深的控制应符合下列规定：a)对于沟埋敷设方式，勘探点应布置在穿越管道中线上，对于非开挖穿越方式，勘探点应在中线两侧15m处各布置一条勘探线，两条勘探线上的勘探点交错布置，勘探点的间距可为30m～50m，岩溶强发育地段取小值，岩溶微发育地段取大值；b)对于非开挖方式穿越山体，应结合山体形态、岩溶发育等级布置勘探点，勘探点间距可为50m～200m，岩溶强发育地段取小值，岩溶微发育地段取大值；当采取长距离顶管及盾构等方案需要设置沉井时，应在沉井处布置勘探点3个～4个；c)对于沟埋敷设穿越河流，宜钻至河床最大冲刷深度以下3m～5m。在预定深度内遇基岩时，应进入中风化稳定基岩不小于3m。勘探深度均自河床底面算起；d)当采取定向钻穿越方式时，勘探点深度为设计深度以下3m～5m，在预定深度内遇基岩时，应进入中风化稳定基岩不小于3m；e)岸坡地段地面高差较大，且岸坡为第四系松散堆积物组成时，位于高处的勘探点深度应达到与其相邻的低处勘探点的地面标高以下适当深度；f)勘探点深度还应满足溶洞、溶沟、溶槽、土洞、隐伏临空面等不良地质地基稳定性评价的要求；g)对场地稳定有影响的斜坡地段，勘探点布置应执行现行国家标准GB50330《建筑边坡工程技术规范》和现行地方标准DBJ52/T046《贵州省建筑岩土工程技术规范》的有关规定，并满足稳定性评价的要求。6.5.8对场地稳定有影响的斜坡地段，勘探点布置应执行现行国家标准GB50330《建筑边坡工程技术规范》和现行地方标准DBJ52/T046《贵州省建筑岩土工程技术规范》的有关规定，并满足稳定性评价的要求。6.5.9当管道通过沟、浜、湮埋的沟坑、古河道、软塑或流塑状红黏土等地段时，详勘阶段勘探点的间距宜控制在20m～40m，控制边界线的勘探点间距可适当加密。6.5.10岩溶场地管道工程岩土工程分析与评价除应满足现行国家标准GB50021《岩土工程勘察规范》第14章的有关规定外，尚应包括以下内容：a)当采用红黏土作管道地基持力层时，应查明大气急剧影响深度，进行红黏土复浸水特性和地基分类，分析评价表层红黏土收缩、干湿循环及复浸水特性对土体性状和管道的影响；b)应分段划分场地岩溶发育程度等级；c)对土岩组合地基，且局部变形不均匀的，可局部置换以提高地基持力层承载力，调整基底应力与地基变形相协调；d)当基底有外露石芽，应凿除等于或略大于基宽范围内的岩体作褥垫处理，褥垫材料宜采用燃煤炉渣（粒径0.5mm～10mm）、中粗砂等；15\nDB52/T1336—2018e)当水平方向红黏土厚度变化大且有可塑、软塑土存在时，可在地基变形较大的一端作垫层置换。垫层材料采用碎石充填角砾，其底部铺10cm厚中细砂，分层夯实填筑；f)应分析评价溶洞、溶沟、溶槽、溶蚀裂隙对管道工程的影响，并提出处理措施建议；g)应提出土、岩过渡地段地基刚度调整的措施方案建议；h)对较大规模的溶洞，当采用溶洞顶板作管道持力层时，应评价溶洞顶板的稳定性；i)当管道经过斜坡地段时，应评价管道基槽开挖对斜坡稳定性的影响，提出管道沟壁的支护或防护措施建议；j)对管道持力层存在隐伏临空面地段，应预测地基滑移的可能性，评价其稳定性，提出处理措施和建议。6.6架空线路工程6.6.1本节适用于220kV及以上输电线路的岩土工程勘察，其它等级架空线路、索道可适当简化。6.6.2架空线路工程勘测分可行性研究阶段勘测、初步设计阶段勘测和施工图设计阶段勘测三个阶段。6.6.3岩溶场地勘察宜以资料搜集、工程地质调查与测绘为主，可布置适量的物探和钻探工作，并应符合下列要求：a)可行性研究勘察应调查拟建线路沿线地表及地下岩溶发育特征，初步评价其区域稳定性、场地建设适宜性，确定线路方案可能的大跨越点，推荐最优大跨越方案，提供方案设计与概算所需的岩土工程资料；b)初步设计勘察应查明架空线路沿线和大跨越耐张段各塔基地表及地下岩溶的发育特征，对其危害程度和发展趋势进行分析评价，提供地基基础方案设计所需的岩土工程资料；c)施工图设计勘察应查明塔基下基岩顶面的起伏、塔基岩体的完整性与风化特征、溶洞与土洞的发育情况，评价其地基稳定性，提出基础设计和地基处理、环境整治所需的岩土工程勘察资料。6.6.4现场勘探工作应符合下列要求：a)现场勘察以工程地质测绘和物探为主，可布置适当的钻探工作，岩溶强发育区立塔时宜对角线布置物探测试点；b)当塔位区存在红黏土层时，应查明其分布、垂直分带、岩土工程特性，及潜在土洞的分布和发育特征，勘探深度应至稳定岩体；勘探手段宜采用物探、钻探、静力触探、轻型动力触探等；c)当勘探深度内有洞体存在、且可能影响地基稳定时，宜圈定洞体范围；d)由物探解译的、可能影响塔基稳定的洞体，宜采用钻探验证。6.6.5下列地段不宜立塔：a)溶沟、溶槽、石芽等地表岩溶发育，在塔基范围内表面起伏剧烈且难于处理的地段；b)浅埋溶洞、土洞及塌陷密集发育地段；c)洞穴规模大、上覆顶板岩体不稳定地段；d)地表及地下水的动态变化将导致上覆土层被侵蚀的潜在土洞塌陷发育地段。6.6.6下列情况可不考虑岩溶对塔位的影响：a)塔基下溶洞顶板岩体坚硬完整，节理裂隙不发育，且顶板厚度大于洞的跨度；b)塔基下溶洞充填密实，充填物强度较高，无再次冲蚀的可能；c)溶洞、溶蚀裂隙的尺寸较小，基础底面大于洞体尺寸，并有足够的支撑长度。6.6.7对塔基稳定性有影响的溶洞、溶蚀裂隙或土洞，应根据其位置、大小、埋深、充填状态、围岩稳定性和水文地质条件进行分析与评价，评价塔基的场地稳定性与建设适宜性，提出处理措施的建议。6.7城市地下综合管廊6.7.1本条适用于采用明挖法及暗挖法的岩溶场地地下综合管廊工程的岩土工程勘察。16\nDB52/T1336—20186.7.2可行性研究勘察应以搜集资料、现场地质调查与测绘为主，辅以必要的物探和挖探手段，调查沿线基本地质条件，可溶岩的分布，岩溶洞隙及土洞的发育情况等，预测其工程影响和发展趋势，进行场地稳定性和适宜性分区，最终初选工程轴线和洞口位置。6.7.3初步勘察应采用工程地质测绘、物探、钻探和测试等方法，初步查明岩溶发育的控制因素，岩溶发育程度和规律，岩溶洞隙及伴生土洞、塌陷的分布，分析评价工程建设过程中可能遇到的地质问题及对周边环境的影响，提出工程处理措施建议。6.7.4初步勘察的勘探点间距宜符合表14的规定。地质条件复杂的岩溶发育地段，应进行钻探，每个穿越跨越方案宜布置勘探点1个～3个。表14初步勘察勘探点间距(m)明挖法岩溶发育程度等级矿山法盾构法埋深小于5m埋深5m～8m埋深大于8m岩溶强发育100～15050～10030～5030～50岩溶中等发育150～200100～15050～10050～10030～50岩溶微发育200～300150～200100～150100～1506.7.5明挖施工的勘探孔深度应满足开挖、地下水控制、支护设计及施工的要求，且不应小于管底设计高程以下7m；当预定深度内有土洞或溶洞时，勘探孔深度应适当增加。矿山法、盾构法施工的勘探孔深度应进入管底设计高程以下7m～12m。6.7.6为验证物探异常区布置的勘探点，应钻入异常区以下适当深度，但最大深度不宜超过预计管底设计高程以下20m。6.7.7初步勘察应重点调查和分析评价下列内容:a)初步查明沿线基本地质条件、岩土性状、水文地质条件，分区分段进行地基承载力、边坡稳定性、围岩稳定性、及地基沉降变形稳定性分析评价；b)初步查明沿线岩溶发育程度和规律，岩溶洞隙与伴生土洞、塌陷的分布，分析评价岩溶发育对管廊基础沉降及变形稳定的影响，预测施工过程中可能的涌水突泥问题，提出建议治理措施；c)分析评价管廊施工对周边水文地质环境的影响，及周边水文地质环境对管廊施工的影响；d)提出初步设计所需的地质参数；e)当地治理岩溶、土洞和塌陷的经验。6.7.8详细勘察应结合设计方案、施工工法等，采用钻探、物探和测试为主的勘察方法，对管廊工程主要地质问题进行分析评价，提供设计所需的地质参数及相关建议。6.7.9详细勘察的勘探点布置及勘探孔深度应符合下列规定：a)明挖施工的勘探点宜沿管廊中线布置；矿山法、盾构法施工的勘探点宜沿管道外侧交叉布置；b)管廊走向转角处宜布置勘探点；c)穿越河流时，河床及两岸均应布置勘探点；穿越铁路、公路时，其两侧均应布置勘探点；d)详细勘察勘探点间距宜符合表15的规定；表15详细勘察勘探点间距(m)明挖法岩溶发育程度等级矿山法、盾构法埋深小于5m埋深5m～8m埋深大于8m岩溶强发育50～10030～5030～5020～30岩溶中等发育100～15050～10050～7530～50岩溶微发育150～200100～15075～10050～7517\nDB52/T1336—2018e)勘探孔深度应满足本规程6.7.5条的规定；f)当基底下存在岩溶洞隙、土洞和断裂带时勘探孔深度应适当加深；g)物探方法应根据场地条件和物性参数，按附录B表B.1选择，对异常点应采用钻探验证。6.7.10详细勘察应重点查明和分析评价下列内容：a)查明场地出露构造及隐伏构造情况，以及与岩溶发育程度的关系；b)查明拟建工程范围及有影响地段的各种岩溶洞隙和土洞的位置、规模、埋深，岩溶充填物性状和地下水特征，提出岩溶治理措施建议；c)查明地下水的补给、径流和排泄条件，分析评价地下水对综合管廊设计、施工的影响，评价地下水控制方案对工程周边环境的影响；d)采用明挖法施工时，应查明岩溶的类型、位置、规模和充填情况，提出基坑边坡稳定性计算及支护设计参数，分析评价地基的稳定性和承载能力；e)采用矿山法、盾构法施工时，应提供相应工法设计、施工所需参数；查明可能产生岩溶涌水突泥的位置和强度，预测可能的地面塌陷及沉降变形范围及影响程度，提出预加固处理的建议。6.8地下洞室6.8.1本节适用于岩溶场地的无压地下洞室勘察。6.8.2地下洞室勘察的围岩分级应与设计采用的分级标准一致。6.8.3地下洞室岩溶工程地质勘察的任务应满足下列要求：a)查明岩溶发育规律，主要溶洞的发育位置、规模、充填情况和富水性；b)查明岩溶水文地质条件，特别要查明强富水层、强透水带以及与地表连通的断层破碎带、节理密集带和岩溶通道。6.8.4地下洞室岩溶工程地质问题评价应满足下列要求：a)预测掘进时发生突水、突泥的可能性，估算最大涌水量和稳定涌水量；b)分析评价地下洞室开挖对周围水文地质环境的影响，提出处理措施及建议；c)评价地下洞室的围岩稳定性，提出处理建议。6.8.5地下洞室岩溶水文地质勘察除应符合现行国家标准GB50021《岩土工程勘察规范》和本规程第八章的有关规定外，尚应包括以下内容：a)查明主要结构面与地下洞室的关系，研究断层对可溶岩地层切割错位情况、断层与岩溶发育的关系等；b)查明地下洞室区各岩溶含水层的地下水位、动态变化；c)查明地下洞室区地下水的补径排条件，进行岩溶地下水动力特征分带；d)研究洞室开挖对周围水文地质环境的影响，可开展专题研究并提出处理措施及建议。6.8.6可行性研究勘察除应满足本规程6.7.2条的要求外，尚应符合以下规定：a)勘探点间距不宜大于1000m；b)勘探点数量应满足工程地质分区的要求，每个工程地质单元均应有勘探点，地质条件复杂地段应加密勘探点；c)当有两条或两条以上比选线路时，各比选线路均应布置勘探点；d)勘探孔深度应满足场地稳定性、适宜性评价和线路方案设计的需要。6.8.7初步勘察除应满足本规程6.7.3条的要求外，尚应符合以下规定：a)勘探点间距宜为100m～200m，岩溶强发育场地取小值，岩溶微发育场地取大值。b)控制性勘探孔进入结构底板以下不应小于25m，一般性勘探孔进入结构底板以下不应小于15m。6.8.8详细勘察除应满足本规程6.7.8条的要求外，尚应符合以下规定：a)勘探点间距应满足表16的规定。其中，控制性勘探孔的数量不应少于勘探孔总数的1/3；18\nDB52/T1336—2018表16详细勘察勘探点间距(m)岩溶发育程度等级大跨度地下洞室隧洞工程岩溶强发育10～2020～30岩溶中等发育20～4030～50岩溶微发育40～5050～70b)控制性勘探孔深度应满足地基、隧洞围岩、基坑边坡稳定性分析、变形计算及地下水控制的要求；c)控制性勘探孔进入结构底板以下不应小于25m或3倍隧洞直径（宽度），一般性勘探孔进入洞室底板以下不应小于15m或2倍隧洞直径（宽度）。6.8.9施工勘察应满足本规程6.4.10条的要求，当发现开挖情况与勘察资料有较大出入时，应提出修改设计和施工方案的建议。6.8.10岩溶水文地质测绘范围，应包括各比较地下洞室两侧各500m～1000m。当需要查明其补给区或排泄区时，测绘范围应适当扩大。6.8.11隧洞工程测绘比例尺可选用1:25000～1:5000；大跨度地下洞室区测绘比例尺可选用1:5000～1:2000；隧洞进出口地段、傍山浅埋段、过沟段以及地质条件复杂、岩溶发育的地段，应进行专门性工程地质测绘，比例尺可选用1:2000～1:1000。6.8.12勘探工作布置应满足下列要求：a)隧洞进出口、大跨度地下洞室区应沿轴线布置勘探剖面；b)隧洞线路的钻孔应沿线路布置，宜布置在进出口、地形低凹、岩溶发育、水文地质条件复杂的地段。可能存在大洞穴、大断层，低水位带部位应布置专门性钻孔；c)隧洞进出口宜沿轴线布置平洞，大跨度地下洞室区应沿轴线布置平洞和相应的横向支洞，控制洞室区的大型构造展布、岩溶发育情况等，特别是大洞穴和管道系统的情况。6.8.13地下洞室区的岩溶含水层应进行水文地质试验，试验方法选择应符合本规程第十章的规定。6.8.14水文地质监测应满足下列要求：a)前期勘察阶段，对地下水水位、水温、水质、流量应进行动态观测，长期观测历时不应少于一个水文年；b)施工期间应对地下水渗出情况，隧洞的涌水量，周围地下水位变化进行监测；c)对隧道和地下洞室外地下水出露位置、出露形式、涌水量、压力水头、水的颜色、气味、携出物、溶蚀和沉淀情况、施工期河水位，隧道和地下洞室内的地下水位，地下水沿断层、节理密集带和软弱夹层的活动情况应进行重点监测。6.9边坡工程6.9.1岩溶场地边坡工程勘察主要应包括以下内容：a)搜集分析气象资料，重点为降雨量及其季节分布，地表水汇集、径流、排泄关系，查明大气降水入渗条件及边坡岩溶水动力作用，分析降雨及岩溶水动力作用对边坡稳定性的影响；b)边坡区内地表岩溶发育特征、岩溶发育程度及岩溶发育规模；c)边坡区内岩土特征，红黏土分布范围、厚度及状态；岩层中软弱结构面发育情况及岩体受溶蚀作用后的完整性（主要是岩体中溶蚀裂隙、洞穴的发育情况）；d)结合场地岩溶发育情况，综合分析边坡（挖方边坡及填筑边坡）的稳定性，提出处治建议。6.9.2边坡工程勘察范围应根据组成边坡的岩土性质及可能破坏模式确定，同时应包括可能对建（构）筑物有潜在安全影响的区域。19\nDB52/T1336—20186.9.3初步勘察阶段勘探线间距不大于50m，同时代表性位置应布置横向勘探断面，每条勘探线不应少于2个钻孔，并满足边坡稳定性评价要求。6.9.4详细勘察阶段的勘探线、点间距可按表17确定，每一单独边坡段勘探线不应少于2条，每条勘探线不应少于2个钻孔。表17边坡工程勘探线、点间距（m）岩溶微、中等发育岩溶强发育边坡工程安全等级勘探线间距勘探点间距勘探线间距勘探点间距一级15～2012～15≤15≤12二级20～3015～2015～2012～15三级30～4020～2525～3015～206.9.5遇溶洞时，应加密钻孔，并可辅以物探、孔内摄像等手段查明溶洞发育情况。6.9.6挖方边坡钻孔深度应至最下层潜在滑面以下5m～10m，并满足边坡稳定性分析需要。填方边坡钻孔深度应至原地面以下稳定地层不小于10m，在该深度内遇基岩时，应保证连续稳定基岩钻进5m～8m。在地表塌陷发育及存在塌陷可能的地段，钻孔深度应至基岩内5m～10m，在该深度内遇溶洞时，应在洞穴底板稳定基岩内再钻进5m～8m。支挡工程的钻孔深度应适当加深，并满足支挡设计的要求。6.9.7钻孔均应测量地下水位。遇溶洞时，需记录溶洞充填情况及赋水情况。6.9.8钻孔揭露的不同状态红黏土需分层描述并分别取样试验，试验项目需满足沉降变形验算和滑移变形验算的要求，试验数量满足统计要求。6.9.9基岩中存在软弱结构面时应单独划分，并取样测试其抗剪强度，可进行现场剪切试验。6.9.10当岩溶地下水对边坡稳定影响较大时，应进行水文地质监测，并应满足下列要求：a)监测项目应包括井孔水位和泉的流量，尚应监测水化学成分的变化；b)监测点的位置和间距，应根据边坡及其附近的地形地貌、地质和水文地质条件及边坡工程要求确定；边坡的坡顶、坡脚、滑动带，以及地下水位变化大的地段、上层滞水和裂隙水汇集地段，均应布置监测点；c)当存在多层地下水时，应分层观测；d)进行水文地质监测时，应同时测量降雨量和地表水位，分析降雨和地表水位与水文地质监测成果的关系。6.9.11岩溶场地边坡工程稳定性分析、评价应满足以下规定：a)分析、验算红黏土、溶蚀破碎岩体发生圆弧滑动的稳定性；b)分析、验算基岩沿结构面（软弱结构面）崩塌破坏、滑移的稳定性；c)当挖方坡体、填方地基内存在溶洞、土洞时，需分析、验算溶洞、土洞在上覆岩土自重、附加荷载下的稳定性，并评价其对边坡工程的影响；d)成果报告和图件中，需说明土洞、裂隙分布位置、填充情况，圈定溶洞，特别是当边坡工程中存在岩溶地下水的情况，应综合评价岩溶对边坡工程的影响，为处治提供合理建议。6.10一般固体废弃物贮存与处置场6.10.1岩溶地区一般固体废弃物贮存、处置场重点围绕初期坝体稳定、库盆稳定、渗漏控制及其环境影响进行选址勘察，并应遵循以下基本原则：a)场址宜优先选择汇水面积小、地形封闭条件好的区域；b)所选场址宜避开大型岩溶管道或暗河的浅埋段及出口排泄区；20\nDB52/T1336—2018c)场址不应选在岩溶强发育地带。当场址岩溶中等发育或微发育，且场址范围内发育的中小型溶洞、落水洞可通过工程措施进行处理时，可作为贮存、处置备选场址；d)场址范围内有新近岩溶塌陷现象的，不宜应选作贮存、处置备选场址；e)场址区常年地下水位宜低于防渗层最底点1.5m，汛期应低于防渗层最低点，且周围不宜有大量地表水、地下水入渗补给场址区；f)场址库盆范围内不宜有常年性大型泉水分布；g)场址距重要水域功能区距离不小于2000m。6.10.2地区选址勘察工作以资料收集、工程地质调查与测绘、山地工程为主，可布置适量物探、试验及验证性钻孔工作，钻孔深度应穿过可能的岩溶管道或岩溶发育异常区。工程地质调查与测绘比例尺宜根据场址工程地质及水文地质复杂程度，选用1:10000～1:50000。6.10.3岩溶场地初步勘察的主要工作内容包括：初步查明拟建场地坝址、库盆的岩溶发育特征和水文地质条件，评价库盆岩溶稳定性和渗漏可能性，并分析渗漏可能产生的环境影响。6.10.4岩溶场地初步勘察以工程地质调查与测绘为主，辅以物探、钻探、溶洞调查、岩溶地下水测试及连通试验、室内试验，对拟建一般固体废弃物堆场的总平面布置、场地稳定性、对环境的影响等进行初步评价，并提出地质建议。6.10.5初步勘察地质测绘比例尺选用1:2000～1:5000，测绘范围包括库盆区和坝址区，两岸至库盆第一级坡肩。当场地岩溶水文地质条件复杂时，应扩大测绘范围至堆场渗漏可能影响的区域，比例尺宜采用1:10000。6.10.6初步勘察阶段物探工作以浅层地震、高密度电法和大地电磁测深法为主，物探剖面应与地层、构造线走向和可能的岩溶优势方向近垂直，剖面间距100m～200m，当局部岩溶发育，且需控制关键岩溶管道的位置、走向时，可布置专门物探剖面进行调查。6.10.7初步勘察阶段勘探工作以钻探为主，辅以少量山地工程。钻孔主要结合物探剖面布置，勘探线应平行堆场轴线布置，勘探线、点间距宜为100m～200m，岩溶强发育场地取小值，岩溶微发育场地取大值。当排水井、监测井位确定时，应与井位的勘探点相结合。6.10.8初步勘察阶段岩溶水文地质观测与试验工作包括：连通试验、水文地质测试、水质分析、水位及水量长观。场地范围内具备条件的孔、井、泉均应开展相应的岩溶水文地质观测与试验工作。6.10.9岩溶区堆场详细勘察工作应满足下列要求：a)勘探线宜平行于堆填场、初期坝、隧洞、管线等构筑物轴线布置，勘探点间距应根据堆场地质条件复杂程度确定；b)初期坝的勘探孔深度应满足分析稳定、变形和渗漏的要求；c)与稳定、渗漏有关的地段，应加深勘探孔或布置专门性勘探工作；d)可采用有效的物探方法辅助钻探和井探；e)岩土和似土废弃物的测试，可按相关岩土规范的规定执行；非土废弃物的性状测试，应根据其种类和特性采用合适的测试方法；f)测量废弃物渗出液的化学成分，可进行专门的试验，研究污染物的运移规律。6.10.10岩溶场地的库盆区详细勘察以地质调查与测绘、勘探、原位测试和室内试验为主，辅以适量物探、山地工程、溶洞调查。地质调查与测绘比例尺选用1:2000，范围包括库区及邻近相关地段。6.10.11岩溶场地的库盆区勘探线应结合具体建（构）筑物轴线布置，勘探线、点间距宜为50m～100m，岩溶强发育场地取小值，岩溶微发育场地取大值。6.10.12库坝区主要岩土层取样试验、水质分析、水文地质试验要求除应符合现行国家标准GB50021《岩土工程勘察规范》第10章和第11章的有关规定外，尚应符合本规程9.5节的规定。21\nDB52/T1336—20186.10.13岩溶区初期坝详细勘察以地质调查与测绘、勘探为主，辅以少量物探、原位测试和室内试验，具体规定如下：a)地质调查与测绘比例尺选用1:1000，范围包括坝址区及相邻地段，查明对初期坝稳定和变形有影响的构造带和透水带的分布位置、规模和性状；b)勘探线应沿坝轴线及其上下游平行坝轴线布置，并不宜少于3条勘探线，沟谷型堆场勘探点间距宜为25m～50m，平地型堆场宜为50m～100m。岩溶强发育场地取小值，岩溶微发育场地取大值；c)控制性勘探孔深度宜为最终堆积坝高的1.0倍～1.5倍；一般性勘探孔深度宜为初期坝高的0.6倍～1.0倍。岩溶强发育场地取小值，岩溶微发育场地取大值。在预定深度内遇基岩或分布稳定的弱渗透性岩土层时，除控制性勘探点应进入中风化基岩时，其余勘探点可减小深度；d)物探测线沿坝轴线布置，重点查明坝址区基岩面起伏及下伏基岩岩溶发育情况。6.10.14施工勘察宜根据实际开挖揭露的情况，结合工程处理，对异常的岩溶水文地质工程地质问题进行补充勘察，检验、核定前期勘察的地质资料与结论，补充论证专门性岩溶水文地质问题，为施工设计提供工程地质资料。6.10.15在查明场地岩溶水文地质条件的基础上，可参照本规程附录C表C.1制定贮存、处置场的岩溶地基处理措施。具体处理措施制定时，应重点关注以下问题：a)对竖井状溶洞或落水洞的回填处理，应利于地下水的排泄，其下部应回填块石料后，上部方能浇筑混凝土回填、整平；b)开挖、平整后的库盆斜坡区不应存在可能影响堆场施工与安全运行的不稳定边坡或潜在不稳定边坡，当存在不稳定边坡时，应对其进行加固处理后方能进行防渗膜的铺设；c)初期坝坝基开挖揭露的溶洞应进行清理、回填处理；d)库盆区开挖揭露的大型溶沟、溶槽应按不小于1倍宽度进行必要的掏槽置换处理，部分基岩突起者应进行剔除处理，防止防渗膜因应力突变而破裂；e)地基开挖过程中，对可能揭露的地下水渗流通道应予以保留，不能堵塞；f)当场地地下水位较高或变幅较大，且地下水位的变化可能对防渗膜产生顶托作用时，为降低场地地下水位应设置排水洞、排水暗渠或排水盲管；g)场地防渗系统覆盖范围内已有的泉水点应纳入地下水集排系统，不应直接堵埋在防渗膜下；h)对沟谷型堆场，上游挡水坝地基应进行必要的防渗处理。7红黏土和土洞勘察7.1一般规定7.1.1红黏土地基勘察应符合现行地方标准DBJ52/T046《贵州省建筑岩土工程技术规范》的相关规定。7.1.2土洞勘察应结合建筑场地规划布局和建（构）筑物地基勘察一并进行。7.2红黏土勘察7.2.1红黏土场地的岩土工程勘察应包括下列内容：a)不同地貌单元红黏土和次生红黏土的分布、厚度、物质组成、土性等特征及其差异；b)红黏土状态竖向分带，红黏土的大气影响深度和急剧层深度；c)土体结构特征，土体中裂隙发育的密度、深度、延展方向及其发展规律，地裂缝成因及分布特征；d)下伏基岩岩性、岩溶发育特征及其与红黏土的性质、厚度变化的关系；22\nDB52/T1336—2018e)地表水及地下水的分布、水位动态与红黏土状态在埋深方向的关系；f)斜坡与人工边坡的土性、坡率与高度、裂隙分布及变形破坏特征的调查统计；g)已有建（构）筑物开裂原因分析，勘察、设计与施工经验。7.2.2红黏土的勘探孔应沿建（构）筑物轴线布置，各勘察阶段勘探孔间距和深度除应满足现行地方标准DBJ52/T046《贵州省建筑岩土工程技术规范》的要求外，尚应符合下列规定：a)初步勘察勘探孔间距宜取30m～50m，其中控制性勘探孔宜为勘探孔总数的1/5～1/3，且每个地貌单元均应有控制性勘探孔；对变形均匀地基，勘探孔的深度可按表4确定；对变形不均匀地基，勘探孔应深入稳定分布的岩层；b)详细勘察勘探孔间距，对变形均匀地基应取12m～24m，对变形不均匀地基应取6m～12m，厚度和状态变化大的地段，勘探点应加密布置。独立基础应一柱一孔，勘探孔施工顺序宜先疏后密，先鉴别土性后取土试样；c)详细勘察的勘探孔深度应大于红黏土地基主要受力层的深度，当基础底面宽度不大于5m时，勘探深度对条形基础不应小于基础底面宽度的3倍，对单独柱基不应小于基础底面宽度的1.5倍，且不应小于5m；d)对高层建筑和需作变形计算的地基，详细勘察控制性勘探孔不应少于勘探孔总数的1/3；控制性勘探孔的深度应大于地基变形计算深度；e)当基础底面下红黏土层厚度小于地基变形计算深度时，详细勘察的一般性勘探孔进入基岩的深度不应小于0.5m；控制性勘探孔进入基岩的深度不应小于3m。7.2.3红黏土场地的原位测试与取土试样应按土质单元进行，每栋建筑测试单元勘探点数量不应少于3个，并在场地上均匀分布，各土质单元参加统计的测定值不少于6个。7.2.4红黏土的勘探、取样符合下列规定：a)钻探施工应采用干作业；b)鉴别孔、质量等级为Ⅲ～Ⅳ级的取样孔，可采用锤击钻进方式；c)质量等级为Ⅰ～Ⅱ级的土样，应采用静压法、重锤少击法、探井取样法；d)质量等级为Ⅰ～Ⅱ级的土样和原位测试位置1.0m以内的深度不得采用锤击钻进；e)对红黏土地裂的勘探应采用井探或槽探，钻孔和探井（槽）工作完成后，应及时回填。7.2.5红黏土的地基承载力特征值应采用静载荷试验和其它原位测试、理论公式计算并结合当地经验综合确定。7.2.6当基础浅埋、外侧地面倾斜或有临空面以及存在较大的水平荷载时，应结合下列因素综合确定红黏土的承载力：a)土体结构和裂隙对承载力的影响；b)开挖面长时间暴露、裂隙发展和浸水对承载力的影响；c)地表水渗入深度的影响；d)临空面水平荷载对承载力的影响。7.2.7红黏土的胀缩性评价应符合下列规定：a)轻型建（构）筑物的基础埋置深度应大于当地大气影响急剧层深度；b)炉窑等高温设备的基础应考虑地基土不均匀收缩变形的影响；c)开挖明沟时，应考虑土体干湿循环过程胀缩的影响；d)基坑开挖时，宜采取保湿措施，边坡应及时维护，防止失水干缩。7.2.8红黏土地基岩土工程评价应满足下列要求：a)根据工程需要划分出红黏土类型的空间分布，并分别提出特性参数及工程评价；b)分析评价地表水、地下水及其季节性变化对红黏土状态与裂隙特征分带的影响；23\nDB52/T1336—2018c)分析地表水、上层滞水、土岩界面水、岩溶水分布及相互连通补给关系，评价其对基坑工程、基础施工及建筑地基正常使用的影响；d)评价场地内地裂分布和发育规律，并对地裂密集带或深长地裂提出避让或处理建议；e)分析评价石芽出露地段岩土界面土体收缩、地表水下渗及冲蚀对地基变形的影响，并提出处理建议；f)在大范围挖方区，应提出保湿和防浸泡措施和建议；g)对一般轻型建（构）筑物，应确定大气影响急剧层的深度，提出合理的基础埋深建议。7.3土洞勘察7.3.1下列地段应进行针对性土洞勘察：a)土层较薄、土中裂隙及其下伏岩体洞隙发育部位；b)岩面张开裂隙发育，石芽或外露的岩体与土体交接部位；c)构造裂隙交汇处和宽大裂隙带；d)隐伏溶沟、溶槽、漏斗发育且上覆有软弱土分布的负岩面地段；e)地下水强烈活动于岩土交界面的地段和大幅度人工降水地段；f)低洼地段和地表水体近旁。7.3.2土洞勘察以地质调查与测绘、土层钎探和地表物探为主，辅以少量验证性钻探工作。7.3.3红黏土场地的土洞勘察地质调查与测绘应包括以下内容：a)场地土层的分布、厚度、物质组成、颗粒级配、物理力学性质；b)下伏基岩岩性、岩溶发育规律和程度、溶洞规模，及其与上覆土层性质、厚度变化的关系；c)场地水动力条件，包括地下水分布及动态变化、补径排条件；d)人类工程活动对场地地下水渗流场的影响；e)既有工程土洞勘察、治理经验。7.3.4土洞勘察优先采用物探手段，查明土洞的分布、形态、规模和下伏基岩岩溶发育情况。浅层土洞可采用土层钎探进行验证，深层土洞可采用钻探进行验证，钻孔应穿过土洞进入洞底以下基岩内不小于3m。7.3.5土洞分布场地的岩土工程评价宜包括下列内容：a)分析土洞的成因，预测其发生和发展趋势；b)分析土洞对基础选型和场地地坪稳定性的影响；c)分析地表水、岩溶地下水的补径排条件和动态变化特征，结合人类工程活动情况，评价其对建筑场地规划布局和地基正常使用的影响；d)分析场地内土洞分布和发育规律，对土洞或塌陷成群发育地段提出避让或处理建议。7.3.6为预测土洞对场地稳定性的影响，宜进行地面变形监测。8岩溶水文地质调查与测绘8.1一般规定8.1.1水文地质调查与测绘工作应收集场地及周边的下列资料：a)区域地质、地貌、第四系地质、水文地质及岩溶资料；b)场地及周边地形图和区域水文地质图及其它比例尺的地质图；c)卫片及航片；d)邻近地区的气象、水文资料；24\nDB52/T1336—2018e)既有岩溶调查和岩溶灾情等。8.1.2场地水文地质条件复杂时，应扩大水文地质调查与测绘范围，涵盖与工程场地有关的一个或多个完整的岩溶水文地质单元。8.1.3水文地质调查与测绘宜在可行性研究或初步勘察阶段进行。测绘范围较大时，可采用遥感解译。8.1.4岩溶场地的地质调查与测绘，除应遵守现行国家标准GB50021《岩土工程勘察规范》第8章的规定外，尚应调查下列内容：a)地形地貌概况，剥夷面、阶地的发育情况及分布高程，不同地形地貌条件与岩溶发育的关系；b)区域水系分布，水文网演化情况和河谷发育史；c)覆盖层分布及伴生土洞、地面塌陷的发育情况；d)可溶岩地层展布，岩溶形态类型、分布及发育规律；e)地质构造展布及与岩溶发育的相互关系；f)岩溶地下水特征及补径排条件；g)个体岩溶形态及调查测绘；h)场地内及附近地段人类工程活动与场地岩溶水文地质环境的相互影响。8.2水文地质调查与测绘的技术要求8.2.1水文地质调查与测绘的比例尺，应根据勘察阶段、工程规模、岩溶水文地质条件复杂程度确定。可行性研究勘察可选用1:5000～1:50000；初步勘察可选用1:2000～1:10000；详细勘察可选用1:500～1:2000；条件复杂时，比例尺可适当放大。大比例尺测绘采用仪器定点。8.2.2水文地质调查与测绘的观测路线，宜按下列要求布置：a)沿地貌变化显著的方向，垂直和平行河谷的方向；b)垂直地层走向和主要构造线走向；c)沿地下水露头多的地带穿越；d)含水层埋藏条件复杂时可沿含水层（带）走向。8.2.3岩溶地貌调查与测绘宜包括以下内容：a)岩溶平面分布特征，溶洞发育层段分布与河流阶地、剥夷面、新构造运动的关系；b)对岩溶洼地、溶洞、漏斗、落水洞、岩溶塌陷、岩溶泉、暗河进行观测，并填写调查卡片，在现场宜使用油漆编号；c)岩溶正地形调查包括：丘、峰排列特征，高程分布及相对高差，垭口形态与特征；d)岩溶负地形调查包括：封闭洼地、串珠状洼地、干谷的排列方向、高程、分布范围、覆盖层性质与厚度，以及洼地、干谷随高程递减分布的规律；漏斗、落水洞的分布位置、高程、形态尺寸，所在层位与岩性特征，裂隙发育程度，地貌单元；岩溶盆地的分布范围，水系发育特征，沟谷的变迁与沉积物成份，岩溶盆地边缘暗河、岩溶泉的出露情况，落水洞的消水特征，覆盖层性质、厚度等。8.2.4岩溶场地地层岩性调查宜包括以下内容：a)可溶岩的地层时代、岩性成分、地层厚度、结晶程度、单层厚度、产状及溶蚀、风化程度。b)可溶岩与非可溶岩的分布特征、接触关系及工程地质特征；c)对碳酸盐类岩石中所含燧石结核、黄铁矿、沥青质、石膏等杂质成份应进行描述和鉴定；d)对碳酸盐类岩层中的非碳酸盐岩夹层，应描述其厚度、岩性、产状、分布层位及工程地质特征；25\nDB52/T1336—20188.2.5岩溶场地断裂构造调查宜包括下列内容：a)断裂的基本特征及要素，如断层面、产状、上下盘地层岩性及产状、断距等；b)断裂带的宽度、断裂破碎带物质组成、破碎程度、角砾形态、胶结程度，阻水与导水条件；c)断层交接部位、断裂延伸方向与岩溶发育的关系。8.2.6岩溶场地褶曲构造调查宜包括下列内容：a)褶曲轴部的倾伏端、仰起端和转折部位的特征与岩溶发育的关系；b)褶曲各部位的节理、裂隙性质及岩体破碎程度；c)沿褶曲轴延伸方向的岩溶发育特征。8.2.7岩溶水文地质特征调查与测绘宜包括下列内容：a)可溶岩地层的富水程度，圈定储水构造；b)岩溶水点、既有钻孔和水井、突水点的水文地质信息；c)岩溶含水层性质、水位埋藏深度，较集中的岩溶含水层的分布范围，含水层与上覆及下伏非碳酸盐岩地层的水力联系，地下水的流速、流向、水力坡度；d)岩溶水的补给来源、补给范围，覆盖层、植被、地形对降雨入渗的影响，地表、地下分水岭位置；e)岩溶场地的汇水面积与集雨面积；f)岩溶含水层的排泄方式，排泄带位置及水量随季节变化的特征；g)岩溶水与地表水之间的相互转化关系；h)地表分水岭两侧暗河、落水洞、既有钻孔的地下水位与地下分水岭位置。8.2.8岩溶泉、暗河、岩溶潭等岩溶水点的调查与测绘宜包括下列内容：a)所在地层层位、岩性，地貌及地质构造特征；b)岩溶水出露的形式；c)水点的高程、水位、埋深、水深、流量以及变幅，观察洪水痕迹；d)水的物理性质，如颜色、气味、味道、透明度等，并记录水温、洞温、气温；e)采取代表性水样进行水质分析；f)绘水点示意图，可进行素描或摄影。8.2.9溶洞调查与测绘宜包括下列内容：a)洞口位置，洞底高程，所在层位岩性和地质构造特征，洞壁完整性及稳定程度；b)溶洞的规模、层数及延伸变化；c)洞内地下水枯、洪水位的调查并实测流量；d)洞内充填情况，化学沉积物、机械堆积物的物理力学性质及化学成分；e)实测及绘制场地附近的洞穴平面图和代表性的纵、横断面图，并附简要说明；f)场地周边的溶洞，视需要进行调查分析及附简要说明。8.2.10岩溶排泄基准面调查与测绘宜包括以下内容：a)可溶岩地层分布特征，底板埋深与高程，场地附近河流的高程；b)裸露型岩溶区河流的最枯水位，河水面以上的暗河或岩溶泉的位置、高程；c)覆盖型岩溶区河水面以上岩溶泉的位置、高程。8.2.11岩溶塌陷调查与测绘宜包括以下内容：a)可溶岩的分布范围、溶蚀程度，以及与构造线的关系；b)基岩面起伏、形态和覆盖层成因、性质、厚度；c)地下水补给来源、埋藏深度，各含水层间的水力联系，地下水开采量、开采方式；d)土洞和塌陷的分布、形态和发育规律；e)土洞和塌陷形成的原因、过程、规模、密度、分布规律、发展趋势、工程处理措施及效果；26\nDB52/T1336—2018f)单个塌陷发生的时间、原因、位置、形态、大小、坑壁倾斜方向。8.2.12水文地质调查与测绘成果资料宜满足下列要求：a)文字说明：对场地岩溶水文地质条件进行说明，分析评价工程建设场地的适宜性，提出勘察建议。b)图表资料：应对岩溶的形态、分布范围进行图示和说明，对建设工程有影响的大型溶洞、暗河应根据实测资料编制调查与测绘成果图，比例尺宜为1:100～1:500，图示测图控制点、测图剖面位置、溶洞的平面和剖面位置、形态及充填情况，并对地层、地质构造、地下水、节理裂隙的发育情况、顶板岩体的完整性和坍塌、稳定情况等进行说明；可编制场地水文地质图，比例尺宜为1:5000～1:10000。对于利用遥感资料的，应提供场地遥感解译图及现场调绘成果。8.3遥感解译8.3.1岩溶场地遥感图像解释宜包括以下内容：a)划分岩溶地貌单元，确定岩溶地貌形态及其组合类型；水系展布与河道变迁情况；岩溶发育与阶地、剥夷面的关系；b)确定区域地质构造轮廓，划分构造单元及构造体系，分析构造形态；c)确定不同时代的地层界线及接触关系，了解可溶岩与非可溶岩的分布特征，划分岩溶层组，分析第四系地层分布及成因类型；d)确定各种岩溶地表、地下水点的分布，分析地下水的补给、径流及排泄条件，划分水文地质单元，确定岩溶储水层段。8.3.2遥感图像解译宜主要采用陆地卫星图像和黑白航空像片，可采用彩色红外片、红外扫描片等片种，并宜采用计算机遥感图像处理、自动化、智能化等技术，突出有用信息，抑制干扰因素，提高解译质量和效果。8.3.3遥感影像填图除室内解译外，尚应有必要的野外验证工作。野外验证工作宜包括下列内容：a)建立解译标志；b)验证解译结果；c)验证外推结果；d)补充室内判释难以获得的资料。9勘探、岩土试验与原位测试9.1一般规定9.1.1宜在地质调查与测绘基础上，优先采用物探方法。对物探异常点布置适量验证性钻孔，可在孔内再作物探，做到相互补充、验证。9.1.2岩溶场地勘探点、线的布置应根据场地的研究程度、探测对象、勘测阶段、工程类型、建（构）筑物具体位置和设计要求等综合考虑。9.2地球物理勘探9.2.1基本技术要求：a)物探方法的工作布置、仪器设备、现场测试、资料处理与解释、报告编写应满足相关物探规程、规范的要求；b)物探资料的解释应充分结合地质、勘探等相关资料，从已知到未知，先易后难，从点到面，点面结合。27\nDB52/T1336—20189.2.2各勘察阶段物探方法宜按下列原则选用：a)可行性研究阶段宜选用电磁法勘探、地震勘探、直流电法勘探等物探方法；b)初勘阶段宜选用电磁法勘探、地震勘探、直流电法勘探、探地雷达、波速测试、综合测井、孔洞三维激光探测等物探方法；c)详勘阶段宜选用地震勘探、探地雷达、层析成像、波速测试、直流电法勘探、钻孔全景数字成像、钻孔摄像、孔洞三维激光探测等物探方法；d)施工阶段宜选用探地雷达、层析成像、声波测试、钻孔全景数字成像、钻孔摄像、地震勘探、孔洞三维激光探测、声呐探测、钻孔管波探测等物探方法。9.2.3针对勘测目的应根据方法特点、地球物理特征和工作条件，选用下列一种或几种物探方法（具体方法详见附录B表B.1）：a)覆盖层勘探宜选用地震勘探法、高密度电法、时间域瞬变电磁法、频率域大地电磁测深法；b)浅埋岩溶勘探宜采用探地雷达法、地震反射法、地震映像法、地震面波法、地震折射法、直流电法、时间域瞬变电磁法、层析成像法；c)深埋岩溶勘探宜采用频率域大地电磁测深法；d)孔壁岩溶宜采用综合测井、波速测试、钻孔全景数字成像、钻孔摄像、钻孔管波探测、孔洞三维激光探测等方法；e)孔、洞间岩溶宜采用层析成像法、孔间探地雷达法；f)桩基础的持力层性状探测宜采用探地雷达、声呐、钻孔管波等方法；桩周岩溶探测宜采用探地雷达法；桩底沉渣厚度探测宜采用波速测试和钻孔全景数字成像法；g)地下水流速、流向测试宜采用同位素示踪法、流速测试法、自然电场法、充电法、井温测试等；h)渗漏及管涌探测宜采用伪随机流场法、充电法、自然电场法等。9.2.4电磁法勘探应满足下列要求：a)探测目的体与周边介质应存在明显的电性差异；b)地形条件应满足发射和接收装置的布设要求；c)测区内不应有较强电磁噪声和人为干扰。9.2.5地震勘探应满足下列要求：a)地震折射法，被追踪地层的波速应大于各上覆层的波速，且各层之间存在明显的波速差异；被追踪地层界面起伏不大，折射波沿界面滑行时无穿透现象；b)地震反射法，探测目的体与周边介质应存在明显波阻抗差异，地层界面较平缓；c)面波法，探测目的体与周边介质应存在明显的波速差异。9.2.6直流电法勘探应满足下列要求：a)探测目的体与周边介质应存在明显的电性差异；b)地形起伏不应太大；c)目的体上方不应有极高电阻、电导屏蔽层；d)测区内不应有较强的工业游散电流、大地电流或电磁干扰。9.2.7探地雷达法探测应满足下列要求：a)探测目的体与周边介质应存在明显的介电常数差异；b)场地表面应相对平缓，无障碍物；c)测区内不应有大范围的金属构件或无线电射频等较强的电磁干扰；d)井中探测时，钻孔应无金属套管；9.2.8波速测试应满足下列要求：a)钻孔应为地质钻孔，孔径应满足探头尺寸要求；b)钻孔应无套管、有井液。28\nDB52/T1336—20189.2.9综合测井探测应满足下列要求：a)钻孔应为地质钻孔，孔径应满足探头尺寸要求；b)钻孔应无套管、有井液。9.2.10孔洞三维激光探测法应在无充填的孔洞内进行。9.2.11层析成像（简称CT）探测应满足下列要求：a)探测目的体与周边介质应存在明显的波速差异或电性差异。b)孔深宜大于孔间距1.5倍；电磁波CT孔距不宜大于40m，弹性波CT孔距不宜大于30m。c)弹性波CT的孔内应有井液耦合，电磁波CT的孔内不应有金属套管。9.2.12钻孔全景数字成像和钻孔摄像应满足下列要求：a)钻孔应为地质钻孔，孔径应满足探头尺寸要求；b)钻孔应无套管、井液应清澈。9.2.13同位素示踪和流速测试仪测量地下水流向、流速时，钻孔护壁应采用花管。9.2.14钻孔管波探测应满足下列要求：a)孔内应无金属套管、有井液耦合。b)被探测目的体距钻孔不宜大于2m。9.2.15声呐探测应满足下列要求：a)探测目的体与周边介质应存在明显的波阻抗差异；b)在探测桩底持力层性状时，桩底应有泥浆或水耦合；c)探测深度不宜大于10m。9.3钻探9.3.1岩溶区钻孔的数量、孔距、孔径、孔深、钻进方法、护壁方法及材料，应考虑工程地质、水文地质、物探测井和跨孔测试及地下水动态观测的要求。9.3.2钻孔资料的编录除符合钻孔原始记录表的有关要求外，在钻进过程中，还应记录下列内容：a)钻具自然下落和自然减压的起止深度及状况；b)遇空洞、溶隙或破碎岩层时的孔内掉块、钻具跳动等的起止深度；c)钻穿洞穴顶板后应详细记录顶板深度、充填物性质、地下水情况；d)冲洗液变化情况，孔内漏水、涌水和返水颜色突然变化的起止深度；e)岩溶发育情况，测定钻孔线岩溶率。9.3.3钻孔岩芯采取率应符合下列要求：对完整和较完整可溶岩应大于80%，对较破碎和破碎可溶岩应大于65%，对破碎带和溶洞充填物应大于50%（软塑、流塑体除外）。9.3.4岩溶场地的钻探工作，除按现行行业标准JGJ/T87《建筑工程地质勘探与取样技术规程》执行外，还宜采用下列措施：a)为防止钻穿溶洞顶板时岩芯脱落，宜用卡簧或爪簧取芯钻具卡取岩芯；b)在溶蚀破碎地层及溶洞充填物中钻进，宜使用双层岩芯管或无泵钻进；c)钻进至基岩面时应采用低压、慢速钻进，以保证钻头垂直平稳进入岩层；d)钻进时如发现岩层变软、进尺加快、突然漏水、取出岩芯有钟乳石和溶蚀现象，应采取措施防止掉钻事故；e)钻进时遇溶洞，应立即停钻，用钻具试探溶洞底板深度，粗径钻具长度不够时应另用长岩芯管拭探，拭探中应详细记录溶洞顶底板深度，有无充填物及其性质；f)钻穿溶洞后，应根据溶洞深度情况，下入适当直径的导向管或用加长的粗径钻具钻进，采用低压、慢转钻进至溶洞底板下2m～3m，取出完整岩芯后，下入套管隔离溶洞，导向管或加长岩29\nDB52/T1336—2018芯管的长度应比溶洞高度大2倍～3倍。如再次有溶洞，可采用起管扩孔再下套管的办法，不宜轻易采用换径下小一级套管的作法；g)为探测土洞及溶洞充填物的物理力学状况，土层应采用干钻，溶洞充填物应采用双层岩芯管或无泵钻进。9.4山地工程9.4.1场地详勘时，可采用硐探调查溶洞、岩溶管道或暗河的平面展布情况；9.4.2施工开挖期，为进一步查明溶洞平面展布和充填情况，可采用硐探进行追索；为探查地下洞室岩溶涌水情况，可在洞室顶部适当位置布置硐探，对地下水出水构造进行追踪，为地下水引排创造条件；9.4.3为揭露地表溶沟溶槽分布及起伏、充填物情况及石芽风化特征，可使用坑探或槽探。坑探或槽探工作宜在物探查明的异常区进行。9.5岩土试验与原位测试9.5.1红黏土地基的原位测试和土工试验，除应符合现行国家标准GB50021《岩土工程勘察规范》第10章和第11章的有关规定外，尚应包括以下内容：a)当采用红黏土作地基持力层时，除测定红黏土的一般物理力学性质指标外，尚应测定红黏土的含水比、灵敏度；裂隙发育的红黏土尚应进行三轴剪切试验或无侧限抗压强度试验；b)评价红黏土边坡稳定性时，宜进行重复剪切试验；c)为查明土的性状与土洞形成的关系，可进行湿化、胀缩、可溶性和剪切试验；d)原位测试时，宜根据土体性质分别选用静力触探、轻型圆锥动力触探、静载荷试验、标准贯入试验、旁压试验、十字板剪切试验等。9.5.2岩溶场地的原位测试和岩土试验，除应符合现行国家标准GB50021《岩土工程勘察规范》第10章和第11章的有关规定外，尚应包括以下内容：a)取地表和地下水样作水质分析和腐蚀性试验，取样组数可根据水源点和地下水种类确定；b)对可能渗漏地段进行抽水、压水或注水试验，确定渗漏范围，估算渗漏量；c)场地范围内遇规模较大的岩溶管道、暗河时，应开展示踪试验；d)为预测土洞、岩溶塌陷发展对场地稳定性的影响，可进行地下水流速、流向测定；e)评价岩溶地基的岩体完整程度，可采用单孔声波测试，测点间距宜为0.2m；f)评价洞隙稳定性时，应测试顶板岩石的饱和单轴抗压强度和抗拉强度，并对溶洞充填物取样作物理力学性质分析和黏土矿物分析；g)当拟利用溶洞顶板且顶板埋深不大时，可进行顶板岩体的现场载荷试验。10水文地质试验与地下水动态观测10.1一般规定10.1.1水文地质试验的测定方法应符合现行国家标准GB50021《岩土工程勘察规范》附录E.0.1的有关规定。可进行地下水动态观测或连通试验。10.1.2岩溶区地表水、地下水水质分析，除一般分析项目外，应作游离CO2和侵蚀性CO2含量分析。10.2抽水试验10.2.1抽水试验可按现行行业标准NB/T35103《水电工程钻孔抽水试验规程》的有关规定执行。抽水试验孔宜根据场地地质调查和钻探揭示的地下水情况，布置在场地主径流带位置。30\nDB52/T1336—201810.2.2粗略估算弱透水层的渗透系数时，可采用钻孔或探井简易抽水，初步测量含水层的渗透系数时，可采用不带观测孔的抽水试验或简易抽水试验；较准确测定含水层的渗透性参数时，应采用带观测孔的抽水试验。10.2.3抽水试验原则上应进行三次及以上降深，潜水含水层抽水时的最大降深值应达到1/3含水层厚度，但不宜超过1/2含水层厚度；其余两次降深值，宜分别为最大降深值的1/3和2/3。承压含水层抽水时的最大降深值不应降到含水层顶板以下。简易抽水试验可简化为1次～2次。当出现下列情况时，可只作一次降深：a)水量较小，小于1.0l/s；b)已掌握一定水文地质资料的地区，布设一般勘探孔或辅助勘探孔抽水时；c)钻孔水量大，水位降深小于1.0m。10.2.4钻孔深度不应小于3倍最大抽水降深值；抽水试验孔井径应能满足抽水设备的安装，并大于抽水设备外径1倍～2倍，不宜小于ø130mm，观测孔宜平行和垂直地下水流向布置。10.2.5稳定流抽水试验时，动水位和出水量观测时间，宜在抽水开始后的第5min、10min、15min、25min、30min各测一次，以后视稳定趋势每隔30min或60min测一次，抽水结束后应测量恢复水位，观测时间为1min、3min、5min、10min、15min、30min，以后每30min观测一次，2h内变幅不大于2cm，即可认定为稳定。10.3压水试验10.3.1压水试验可按现行行业标准NB/T35113《水电工程钻孔压水试验规程》的有关规定执行。10.3.2岩溶区压水试验孔宜采用清水钻进，试验前不宜洗孔。10.3.3相邻试段应互相衔接，遇岩溶强透水孔段时，应根据具体情况合理选择栓塞位置。10.3.4钻孔过程中遇大溶洞时，应将压水试验改为注水试验，初步测定溶洞的规模。10.4注水试验注水试验可按现行行业标准NB/T35104《水电工程钻孔注水试验规程》的有关规定执行。地下水位以上红黏土，可采用试坑双环注水试验；对渗透性较大的碎石土层和透水性较强的岩体可采用钻孔常水头注水试验；地下水位以下的红黏土、渗透性较小的岩溶微发育地层，可采用钻孔降水头注水试验。10.5抬水试验当场地范围内有明显的出水溶洞，但进水口及地下水径流条件复杂时，可进行抬水试验。通过封堵出水口，利用钻孔、落水洞或岩溶天窗等观测地下水的回水情况，来分析判断岩溶管道的平面展布及连通情况。10.6连通试验10.6.1当需要查明场地或周边地下水的补径排特征或者地下水位以下岩溶管道的连通关系，可进行连通示踪试验。通过钻孔、竖井或落水洞将示踪剂注入含水层中，并在预期示踪剂能到达的周边井、孔、泉或坑道进行监测和取样分析。10.6.2示踪剂应选择无毒、性质稳定、易溶于水、抗吸附、易检测、背景值低且波动小的物质。10.6.3简易的连通试验可选择食盐作为示踪剂，通过测试水体的电导率对示踪剂进行检测。对环境条件适宜的场地，可进行染色法试验，选择无毒的色素作为示踪剂。复杂的远距离连通示踪试验，可选择具有低背景值、低检出限和高灵敏度的示踪剂，使用专用仪器和方法进行检测。10.6.4连通示踪试验应在充分调查场地水文地质条件后进行，选择地下水系统的补给区或主径流通道作为投源点，在各可能的径流通道或排泄区进行示踪剂取样和检测。31\nDB52/T1336—201810.6.5连通示踪试验宜在洪水或平水期进行，当洪水期与平水期补径排条件不一致，宜不同季节都进行试验。为查明同一场地多个地下水流动系统，可同时使用多种不互相干扰的示踪剂进行多元连通示踪。10.6.6试验前应测定示踪剂的背景值和波动水平，其观测时长应不小于后期试验观测时长的五分之一，不小于5个实测数据。示踪剂的用量根据示踪距离、流量、示踪剂背景值和波动水平确定。示踪剂应在地面充分溶解后，快速注入含水层中。10.6.7宜定量检测示踪剂浓度。应根据地下水和管道的畅通程度、距离、流量等因素，确定示踪剂取样和观测时间，投源初期观测间隔较短，后期可逐渐增加间隔时间；当检测到示踪剂时，应加密观测。10.6.8连通试验过程中，应搜集下列资料：a)示踪剂的投放点、接收点的位置、高程、地下水流量；b)投放示踪剂的时间、种类、数量；c)收到示踪剂的时间、种类、数量或浓度；d)接收及检测示踪剂的方法。10.6.9连通试验结束后应编制试验报告，绘制示踪剂浓度—时间曲线，分析试验成果，确定地下水流向，计算地下水流速，推测岩溶管道系统特征等。10.7地下水动态观测10.7.1地下水动态观测除应包括现行国家标准GB50021《岩土工程勘察规范》第13.4.1条的情况外，尚应包括以下情况：a)场地中存在大挖大填现象，改变原有水文地质单元，可能造成水位急剧变化；b)岩溶强发育场地中，桩位较密或基础混凝土浇筑中存在大量超灌现象时，可能改变地下水位流向或混凝土堵塞原有正常排泄的岩溶管道造成地下水位急剧变化；c)有浅层地温能配套使用的建筑场地；d)大面积或多层地下室基坑开挖后，基坑支护结构阻挡地下水径流造成地下水位壅高。10.7.2地下水动态观测时间不应少于一个水文年。当项目勘测周期较短时，动态观测时间不应小于一个雨季，可延长至施工结束。10.7.3应充分利用井、泉、暗河、天窗、钻孔及场地附近水体、积水洼地等进行观测。10.7.4水位动态观测的内容及方法宜符合下列规定：a)井、钻孔、地表水及洼地的水位观测，宜在同一时间测量；b)旱季一星期一次，雨季2至3日一次，近河地表水点，应增加观测次数；c)井孔深度每月测量一次；d)消水洼地内立标尺，雨季宜逐日观测。10.7.5流量动态观测的内容及方法宜满足下列要求：a)泉、暗河、河床流量的观测，宜根据流量大小，分别采用堰、量水槽、溢流坝及流速断面法等；b)测量时间与水位观测同步；c)对断面复杂、流量变化大的暗河通道，宜选在廊道式的通道中并有跌水处，建立固定堰或量水槽进行观测。10.7.6应将动态观测资料整理成下列图表：a)水位、时间关系图；b)流量、时间关系图；c)水位、降雨、蒸发、气温与时间关系图等。32\nDB52/T1336—201811岩土工程分析评价与成果报告11.1一般规定11.1.1在岩溶场地进行工程建设时，应查明场地的岩溶发育程度、岩溶发育区与建（构）筑物的空间位置关系，分析评价土洞、岩溶洞隙、涌水、抽排水、抗浮、软弱岩土体等对工程建设的影响。11.1.2岩溶地质问题分析评价应在地表地质测绘和针对性钻探、物探基础上进行，重点查明岩溶场地基本地质条件，土洞发育情况，岩溶发育位置、规模、空间形态、溶洞充填情况及性状、溶蚀破碎带及影响范围，地下水动态变化特征等。11.1.3在场地岩溶勘察和相应岩溶水文地质问题分析评价的基础上，提出岩溶处理措施建议，岩溶处理原则及措施见附录C表C.1。11.2地基稳定性分析评价11.2.1根据岩溶发育特征，对场地进行岩溶发育程度分区，地基基础设计等级为甲级、乙级的建（构）筑物主体宜避开岩溶强发育区段。11.2.2当场地存在下列情况之一，可判定为未经处理不宜作为地基的不利地段：a)浅层溶洞或溶洞群，洞径大，且不稳定的地段；b)埋藏的漏斗、溶槽等，并覆盖有软弱土体的地段；c)土洞或塌陷成群发育地段；d)岩溶水排泄不畅，可能暂时淹没的地段。11.2.3当建（构）筑物基础持力层中发育土洞时，应预测土洞产生地面塌陷的可能性，分析评价其对地基稳定的影响。11.2.4红黏土边坡上的基础应按圆弧法和沿基覆界面的折线法进行计算评价。11.2.5对钻探深度范围内的溶洞，当拟利用溶洞顶板时，应查明其平面形态、顶板岩体质量及厚度、周边溶蚀破碎带厚度、两侧支撑端岩体完整性及强度，并按下列情况评价溶洞顶板在建筑荷载作用下的稳定性：a)当基底面积大于溶洞平面尺寸并满足可靠支撑长度要求时，可采用应力扩散原理验算溶洞顶板稳定性；b)当基底面积小于溶洞平面尺寸时，基础底面以下（扣除周边溶蚀破碎带厚度后）的溶洞顶板厚度h大于柱下独立基础短边宽度或桩基础直径的3倍且大于5m、条形基础宽度的6倍时，对基本质量等级为Ⅰ级、Ⅱ级的岩体，可按冲切锥体模式验算溶洞顶板的抗冲切承载力；c)当基底面积小于溶洞平面尺寸且顶板岩体基本质量等级为Ⅲ级或Ⅳ级时，对于浅基础，条件具备时可作原位载荷试验评价溶洞顶板的强度与稳定性，最大加载量应不小于地基设计要求的2倍；对于深基础，宜将基础置于洞底稳定岩体内，实施困难时，可考虑跨越处理或对基底岩体进行回填注浆加固。11.2.6位于溶洞、漏斗、溶沟、溶槽或岩石陡坎近旁的基础，应按下列情况考虑侧向滑移稳定性：a)当岩体中有倾向临空面的结构面时，应验算地基滑移稳定性，其稳定性验算方法详见附录D。软弱结构面的抗剪强度宜由试验确定，初步确定时，可参照现行国家标准GB50330《建筑边坡工程技术规范》表4.3.1选用。b)当无倾向临空面方向的结构面时，可根据岩体抗剪强度及现行国家标准GB50330《建筑边坡工程技术规范》中表4.3.3、4.3.4边坡岩体内摩擦角折减系数及等效内摩擦角标准值进行稳定性验算。33\nDB52/T1336—201811.3地基变形分析评价11.3.1可溶岩地层分布区，受岩溶发育不均一的影响，下伏基岩面起伏不平，且上覆红黏土层厚度不均一、性状变化较大，存在红黏土地基的不均匀沉降变形，土洞塌陷引发的地基变形，溶洞顶板塌陷引发的地基变形，和溶沟、溶槽、石芽地基变形问题，需结合建（构）筑物布置进行分析评价。11.3.2当建（构）筑物基础以红黏土层作为持力层时，应采用如下方法进行分析评价：a)通过土层成因、厚度、状态特征、密实性、物理力学性质的定性分析，估算红黏土层沉降范围值，评价其对建（构）筑物基础的影响。b)对可能产生变形的建（构）筑物周边、角点，按照现行国家标准GB50007《建筑地基基础设计规范》中第5.3节变形计算的要求进行地基沉降分析计算，对沉降量、沉降差不满足要求的区域进行分析评价，并提出合理可行的建议处理方案。11.3.3与溶沟、溶槽平行展布的纵向基础应重点分析相邻两侧地基的沉降量、沉降差是否满足要求；垂直溶沟、溶槽展布的横向基础应重点分析溶沟、溶槽宽度、两端与溶沟、溶槽沉降量、沉降差是否满足要求；石芽地基应重点分析石芽位置与周边地基的沉降量、沉降差是否满足要求，评价地基的不均匀沉降问题，并提出建议处理措施。11.4地下室抗浮水位分析评价11.4.1地下室抗浮分析评价时，需通过勘察获取的基础水文地质资料包括：a)岩溶地下水的埋藏条件、分布范围、勘察期间测定的稳定地下水位、地下水位的季节变化幅度，调查访问的场地地下水位多年变化幅度、历史最高水位、近3年～5年最高水位等；b)岩溶地下水的补给、径流、排泄条件，地表水、覆盖层孔隙水、岩溶地下水、其它含水层地下水的水力联系；c)当存在多层地下水时，应查明每层地下水的赋存条件、动态特征及各层地下水之间的越流渗透关系；d)存在岩溶管道水、或暗河时，应查明岩溶管道或暗河的走向和控制因素，地下水的承压特性等；e)提供工程设计需要的水文地质参数；f)提出工程施工时的地下水控制方案建议。11.4.2当地下水对地基评价、工程抗浮、工程降水有重大影响时，宜进行专门水文地质勘察；水文地质勘察宜采用水文地质测绘、物探、钻探、水文地质试验、地下水动态观测等一种或多种方法综合进行勘察评价，并应符合下列规定：a)水文地质测绘应在现场踏勘、收集已有水文地质资料，初步掌握场地水文地质条件的基础上进行，重点调查微地貌、地层岩性、地质构造、地表岩溶发育、井（泉）等内容；b)水文地质物探、勘探孔应在水文地质测绘的基础上，结合场地岩土工程勘察的需要布置；c)水文地质试验应根据评价工作的需要选择抽水试验、连通试验、注（压）水试验、流速（向）测试等方法；d)渗透系数等水文地质参数可取经验值，也可通过现场水文地质试验测定；e)岩溶场地基础施工期间应对与工程相关的地表水、地下水进行水位和水量变化监测。11.4.3当建（构）筑物地下室的一部分或全部在地下水位以下时，应进行抗浮稳定性验算。当存在地下水渗流时，应分析渗流作用及其对地下结构上浮的影响；当存在岩石裂隙时，尚应考虑裂隙水在基坑内积聚对抗浮设计水位的影响。11.4.4确定抗浮设防水位时，宜预估工程施工和使用期间地下水最高水位，并考虑下列因素：a)历史最高水位；b)降雨量和地下水位的多年变化；34\nDB52/T1336—2018c)地下水开采量变化的影响；d)城市和工程建设对地下水补给、排泄的影响；e)跨流域调水及其他人为因素的影响；f)拟建场地岩土层的组合关系、相关含水层水位的动态变化规律及基底所处岩土层的渗透性。11.4.5抗浮设防水位应结合工程的使用年限并按下列原则综合确定：a)当有长期地下水观测资料时，应采用峰值水位；当无长期地下水观测资料时，应收集邻近场地的抗浮设防水位，并结合本场地水文地质条件综合确定。b)当地表水体对地下水位变化有直接影响时，宜取地表水体最高水位时的地下水位。11.4.6计算抗浮力时，不宜考虑地下室侧壁及底板结构与岩土接触面的摩擦力和黏滞作用。除有可靠的长期控制地下水措施外，不应对地下水设计水位进行折减。11.4.7岩溶场地存在承压地下水时，应进行水位长期观测，确定承压地下水的水头压力，并计算上浮力。11.4.8基础结构抗浮设计应符合下列规定：a)当建（构）筑物总重量大于基础或建（构）筑物底板所受浮力时，应对施工期间建（构）筑物的地下部分进行抗浮稳定性验算。b)当建（构）筑物总重量小于基础或建（构）筑物底板所受上浮力时，应对建（构）筑物施工和使用期进行抗浮稳定性验算。c)有抗浮稳定要求的基础或建（构）筑物底板构件均应保证在地下水作用下有足够的强度和刚度，并应满足构件抗裂或裂缝宽度控制要求。11.4.9当抗浮验算不能满足要求时，可采用配重法、排水减浮法、增加底板厚度、抗拔桩或抗浮锚杆等抗浮技术措施。施工期间，可采取降低地下水位或压载等临时抗浮措施。11.5洞室围岩稳定分析评价11.5.1岩溶区地下洞室围岩分级时，应考虑岩溶发育对围岩类别的影响，在常规围岩分级基础上，根据岩溶发育程度对围岩类别进行修正，具体要求如下：a)对无洞隙洞段，或小型洞隙周边围岩完整、无充填、无水的洞段，可不考虑岩溶对围岩类别的影响，按常规围岩分类对待；对3倍洞径以外的溶洞影响可不予考虑。b)对无充填较小型洞穴，可适当降低围岩类别。c)对充填型溶洞，除小型者外，一般按充填物性状、强度等确定围岩类别。d)中型至大型溶洞、集中涌水点，作为特殊岩溶洞段专门处理。e)溶隙、溶蚀破碎带、溶蚀断层带、溶蚀碎裂岩体等洞段，按性状单独分类并适当降低围岩类别。11.5.2当地下工程横穿岩溶管道或暗河时，应考虑外水压力对地下工程衬砌结构的影响、地下工程对地下水通道过流的影响等。11.5.3外水压力的确定应符合下列要求:a)综合考虑洞室地段岩溶发育特征、水文地质条件、岩体各向异性特点、地下水动态观测资料、压水试验资料、河谷岩溶水动力条件、支护型式、衬砌与岩体结合情况、排水条件等采用地下水头折减系数法确定，外水压力折减系数参见附录E。b)水文地质条件复杂的地段，宜实测外水压力。11.5.4应根据洞穴规模、形态、填充情况和充填物性状，以及其出露位置与洞室的关系、岩层结构、强度等，分析溶洞对洞室稳定性的影响。11.5.5应在分析溶洞基本地质条件的基础上，根据其岩溶形态类型、规模及空间展布选择相应的工程处理措施，具体参见附录C表C.1。35\nDB52/T1336—201811.5.6当地下洞室跨越溶洞堆积物时，应研究堆积物的组成物质、性状和强度等，分析评价其对地基稳定的不利影响。11.6边坡稳定分析评价11.6.1在碳酸盐岩为主的可溶性岩石地区，当存在溶洞、溶蚀裂隙等现象时，应考虑其对边坡稳定性的影响。11.6.2岩溶边坡稳定性分析之前，应根据场地岩溶发育情况，结合其它岩土工程地质条件分区段确定岩溶对边坡稳定性的影响程度，判断边坡可能破坏方式，并应符合下列要求：a)应根据溶洞的空间位置、规模、埋深、充填、围岩稳定性及水文地质条件，结合边坡岩土工程条件及其与边坡的关系，综合分析对边坡稳定性的影响；b)边坡坡面出露溶洞，应验算洞穴顶部岩土体向坡外倾覆及沿岩体结构面向临空面滑移的稳定性；c)溶蚀裂隙宜按结构面考虑其对边坡稳定性的影响，坡体后缘存在竖向贯通岩溶裂隙时应根据填充情况考虑裂隙水压力。11.6.3岩溶边坡稳定问题分析评价应充分考虑边坡与溶洞之间稳定性的相互影响，包括边坡稳定性评价及溶洞稳定性评价。11.6.4岩溶边坡稳定性评价宜采用定性和定量相结合的方法进行，可采用过程机制分析法、工程地质类比法、图解分析法、岩体质量分级法、刚体极限平衡法、数值分析法进行综合评价。11.6.5对于岩溶强发育的边坡工程宜进行专门的应力变形分析或仿真分析，研究其失稳破坏机理、破坏类型和有效的处治措施。11.6.6岩溶边坡稳定性分析评价应考虑坡体自重、坡体上建（构）筑物等产生的附加荷载、岩溶水动力作用以及地震作用力、作用在坡体上的施工临时荷载等的影响。稳定安全系数计算应分以下三种工况：a)正常工况：边坡处于天然状态下的工况；b)非正常工况Ⅰ：边坡处于暴雨或连续降雨状态下工况；c)非正常工况Ⅱ：边坡处于地震荷载作用状态下工况。11.6.7边坡区的溶洞稳定性分析评价应全面考虑溶洞与边坡关系、顶板厚度及完整程度、洞体跨度及形态、岩体结构及强度、洞内充填、地下水及外部荷载等因素。11.6.8边坡及其影响范围内溶洞稳定性分析评价方法宜综合采用定性评价、半定量评价和定量评价，并应遵循先定性、后定量的原则。11.6.9当施工过程中发现岩溶发育情况与原勘察资料不符且可能影响边坡稳定时，尚应进行边坡稳定问题补充分析评价。11.7洞室涌（突）水分析评价11.7.1当地下洞室位于地下水位以下时，应分析在施工开挖过程中，揭露规模较大的断层或岩溶管道系统产生岩溶涌（突）水、突泥的可能性。11.7.2符合下列情况之一时，可判定为存在地下洞室岩溶涌水问题：a)地下洞室穿越可溶岩与非可溶岩接触带；b)地下洞室穿越富水的可溶岩层或其它岩溶汇水构造；c)地下洞室穿越岩溶富水的断层带、断层交汇带、溶蚀裂隙密集带或其它溶蚀构造破碎带；d)地下洞室穿越充水溶洞、暗河等岩溶管道系统；e)地下洞室位于岩溶地下水水平径流带或深部缓流带。11.7.3地下洞室区的涌水量预测应具备下列资料：a)地下洞室区降雨量、蒸发量、蒸散量及地表水体的类型、规模等有关气象、水文资料；36\nDB52/T1336—2018b)地下洞室区地形地貌特征、地层岩性组合、地质构造类型和发育程度及其透水性、富水性；c)地下洞室区岩溶发育程度、规模、连通性及岩溶水赋存、补给、径流和排泄等条件。11.7.4当在地下洞室所处的岩溶水文地质单元范围内修建有位置高于洞室的蓄水、引水工程(如水库、渠道)时，应分析产生涌(渗)水的可能性，估算涌(渗)水量，并提出处理措施的建议。11.7.5当地下洞室内产生涌（突）水时，应分析是否会导致因附近地段地下水位下降造成地面沉降或塌陷，影响地面建（构）筑物安全的可能性和对地下水资源及生态环境可能造成的影响。11.7.6岩溶区地下洞室涌水量预测，应根据水文地质条件，有针对性地采用计算方法。涌水量可采用水文地质比拟法、洼地渗入量法、水均衡法、动态观测法、地下水动力学法等方法进行估算，也可采用现场实测法。并应符合附录F的有关规定。其中：a)水文地质比拟法：包括涌水量及参数（α、μ、K等）的比拟，可用于岩溶垂直分带的各带中。但此法必须建立在已有坑道、洞室实际涌水量资料的基础上，对相邻的岩溶水文地质条件又极相似的隧道，才能进行比拟。涌水量计算见附录F式F.1。b)洼地渗入量法：当隧道位于垂直渗流带时，宜选择与隧道有直接关系的消水洼地或落水洞发育场地，圈定其集雨面积，据降雨、蒸发资料及洼地消水速度，估算洼地渗入量及隧道涌水量。c)水均衡法：当洞室所处可溶岩地层直接出露地表时，可按附录F式F.2计算洞室或洞室群的涌水量。d)动态观测法：当洞室位于水平流动带及深部缓流带时，根据水文地质试验及动态观测资料，可采用附录F式F.3估算隧道涌水量。e)地下水动力学法：当隧道位于深部缓流带或位于裂隙状岩溶含水层，具有统一水位时，据水文地质试验与动态观测求得的各项参数，可按水平集水建（构）筑物的水量计算公式，结合岩性、构造分段计算涌水量。f)实测法：在地下洞室施工开挖过程中进行涌水量实测。11.7.7岩溶突水的治理措施应因地制宜，综合治理。当洞室位于地下水位以下产生涌水时，宜以排为主，堵截结合；当洞室位于地下水位以上产生涌水时，宜以堵为主，堵、排结合；对水源清楚的涌水，宜以截为主，辅以引排措施；对洞室底部的冒水，宜以排水降低地下水位为主，辅以堵塞措施；对为保护地下水资源天然状态时，宜以封堵为主。11.7.8地下洞室区外水压力问题评价宜符合下列规定：a)当地下洞室位于地下水位以下，并且洞室衬砌本身不透水或透水量小于补给水量时，可以判定为存在外水压力问题。b)外水压力的估算应综合考虑岩溶发育程度及地下水的静力学和动力学特性，如地下水动态观测资料、压水试验资料、支护衬砌形式及排水条件等采用地下水头折减系数法确定，外水压力折减系数参见附录E的相关经验参数。c)岩溶水文地质条件复杂地段或位于地下水位以下且埋深较大的洞室区，应实测外水压力值。11.7.9地下洞室区突泥问题评价宜符合下列规定：a)地下洞室穿越充填型溶洞、暗河或穿越富水的岩溶断层破碎带、溶蚀裂隙密集带地段时，应分析评价施工期的洞室突泥问题；b)突泥量的大小可在综合考虑饱水体性质、规模、地下水活动特征等影响因素的基础上进行定性及半定量判定。11.8基坑涌（突）水分析评价11.8.1当基坑周边存在地表水体或周边岩体内地下水丰富，且基坑范围内存在易透水的溶蚀性结构面时，应查明岩溶涌(突)水重点部位，分析评价基坑开挖过程中产生涌(突)水的可能危害。37\nDB52/T1336—201811.8.2岩溶涌(突)水类型可根据涌(突)水形式、状态、动态变化、承压状态进行划分。按涌(突)水形式可分为岩溶涌水、岩溶突水；按涌水状态可分为渗水、滴水、线流、股状流水、管道流；按涌水动态变化特点可分为水文型、稳定型、突发型；按承压状态可分为承压涌水型、有压涌水型、无压涌水型。11.8.3岩溶涌水等级可根据涌水量、岩溶水流类型、危害程度进行划分，详见表18。表18岩溶涌水等级划分表涌突水类别涌水量（l/s）岩溶水类型危害程度微量＜1.0溶蚀裂隙涌水对施工基本无影响少量1.0～10.0细脉状岩溶管道涌水对施工有一定影响中等10.0～100.0脉状岩溶管道涌水对施工有较大影响，排水较易大量100.0～1000.0岩溶管道涌水较严重影响施工，危及设备及人身安全，排水较困难特大＞1000.0暗河或岩溶管道涌水严重影响施工，危及重大设备及人身安全，排水困难11.8.4当基坑周边存在地表水体时，应详细查明地表水体和基坑周边地下水的补径排条件，分析评价地表水体对基坑开挖涌水的影响和基坑开挖对地表水文地质环境的影响。11.8.5基坑岩溶涌水量预测，应根据水文地质条件，有针对性地采用计算方法。涌水量可采用水文地质比拟法、水均衡法、水文地质解析法等方法进行估算。并应符合附录G的有关规定。11.8.6基坑岩溶涌水的处理方法在施工阶段主要考虑抽、排，永久处理方法主要包括引导法、封堵压盖法、驱赶推挤法、闸阀封闭法及帷幕灌浆法等。11.9岩溶塌陷分析评价11.9.1可溶岩场地的岩溶塌陷勘察，应包括以下内容：a)下伏可溶岩地层的岩溶发育规律、程度和溶洞规模等；b)上覆土层厚度、物质组成、颗粒级配及土洞发育情况等；c)水动力条件，包括地下水分布及动态变化、补径排条件、工程活动对地下水渗流场的影响等。11.9.2根据场地地形地貌，岩溶发育程度，上覆土层土性、结构与厚度，地下水动力条件等因素，可综合判定场地的岩溶塌陷可能性。11.9.3场地岩溶塌陷的岩土工程分析评价宜包括以下内容：a)判定场地岩溶塌陷可能性；b)查明场地岩溶塌陷的主要影响因素，分析评价其对建（构）筑物场地规划布局和地基正常使用的影响，提出针对性避让或处理建议。11.9.4对拟利用场地的岩溶塌陷可能性宜进行监测和预报。监测方法包括直接监测法和间接监测法，以间接监测法较有效。11.10环境地质分析评价11.10.1岩溶环境地质问题分析评价，应根据不同的建设特点和影响对象，针对周边水环境、岩土体稳定性及建（构）筑物地基条件等方面进行分析评价。11.10.2对周边水环境影响的分析评价。建设场地施工期、运行期可能造成周边地表、地下水环境变化时，应对以下主要内容进行分析评价：a)对水位变化的影响。基坑降水、边坡开挖、地下洞室排水时，应分析预测最大降深时涌水量、周边地表与地下水位下降幅度和影响范围；地基、边坡、地下洞室进行岩溶管道水封堵处理时，应分析地表与地下水补径排条件和汇流量，预测水位壅高高度和影响范围；根据水位下降或上38\nDB52/T1336—2018升情况，评价对周边环境的影响和提出处理措施建议。在水位变化范围内，存在工业、市政和居民建（构）筑物等重要影响对象时，需进一步评价对建（构）筑物的影响；b)对水量变化的影响。周边地表与地下水位影响范围内，存在水源点、排水设施时，应分析预测供水量、排水量的变化情况及对设施的功能影响，并提出处理措施建议；c)对水质变化的影响。施工期、运行期有污废水排出时，应预测水质变化情况，分析影响范围，提出保护措施建议。危险废物填埋、固废贮存与处置场等需按照相关标准、规定进行岩溶水文地质勘察与环境影响评价。11.10.3对周边岩土体稳定性影响的分析评价。建设项目施工期、运行期，可能造成周边岩土体崩塌、滑坡及地表变形、开裂、塌陷时，应根据岩土体物质组成、强度参数、渗透性，岩溶规模和岩溶水文地质条件，以及建（构）筑物开挖、地表地下水抽排条件、水位与水量变化情况等，对影响岩土体稳定性的主要控制因素、岩土体变形破坏的主要模式及影响范围进行分析评价，并提出处理措施建议。在周边岩土体稳定性影响范围内，存在工业、市政和居民建（构）筑物等重要影响对象时，应进一步分析评价对建（构）筑物的影响。11.10.4对周边建（构）筑物地基条件影响的分析评价。建设场地施工期、运行期，在地表地下水影响范围内可能造成周边建（构）筑物地基条件变化时，应根据岩土体组成与渗透性、岩溶发育特征、地下水补径排条件以及周边建（构）筑物地基条件、载荷条件和结构特征等，分析评价周边建（构）筑物地基整体稳定性、变形及承载能力、地下水位、抗剪强度等方面的变化情况，预测影响范围和危害程度，并提出处理措施建议。11.11报告、附图及附件11.11.1岩溶场地勘察报告除应符合现行国家标准《岩土工程勘察规范》GB50021第14章的有关规定外，尚应包括地质环境条件、岩溶发育规律、岩溶水文地质条件、岩溶水文地质单元研究及划分、岩溶工程地质问题分析评价与处理措施建议等内容。注1：研究区地质环境条件应包括岩溶现象、岩溶水开发利用现状等；注2：研究区岩溶发育规律应包括岩溶发育特征、岩溶发育程度、空间分布特征等；注3：岩溶水文地质条件应包括岩溶水文地质结构特征，岩溶水补给、径流、排泄条件等；注4：岩溶水文地质单元研究及划分应包括岩溶水文地质单元划分特征，各单元岩溶发育规律，岩溶水补给、径流、排泄条件，其他岩溶水文地质特征；注5：岩溶工程地质问题分析评价主要围绕工程建设过程中可能遇到的地基稳定、地基变形、地下室抗浮、围岩稳定、边坡稳定、洞室涌（突）水、基坑涌水、地面塌陷、环境影响等方面的问题进行；注6：提出工程建设场地范围内的岩溶工程地质问题处理措施与建议。11.11.2岩溶场地勘察报告宜提供，但不限于以下图件：a)场地周边岩溶水文地质平面图，应包括工程场地在内的完整岩溶水文地质单元；b)带建（构）筑物坐标和轮廓的场地岩溶水文地质图，进行场地岩溶发育程度分区，绘出岩溶管道、溶洞、溶隙、土洞、塌陷、岩溶泉点等的平面位置；c)岩溶发育区纵横地质剖面图；d)溶洞、土洞、塌陷等平剖面展示图；e)基岩顶板等值线图；f)地下水位等值线图；g)钻孔柱状图1:100；h)勘探点地下水位观测曲线；i)岩溶地貌图。39\nDB52/T1336—201811.11.3岩溶场地勘察报告宜提供，但不限于以下附件：a)岩土工程勘察委托书、测量放样所需的控制点坐标；b)勘探点主要数据一览表；c)各岩土层原位测试、室内试验成果表，现场试验、水质分析等成果表；d)物探测试报告；e)岩溶洞隙、土洞特征一览表；f)建议基础埋置深度（高程）一览表；g)典型地貌、岩溶形态、岩芯等的彩色照片。40\nDB52/T1336—2018AA附录A（规范性附录）碳酸盐岩溶蚀风化带划分A.1碳酸盐岩溶蚀风化带划分A.1.1灰岩、白云质灰岩、灰质白云岩、白云岩等碳酸盐岩，其风化往往具溶蚀风化特点，溶蚀风化带的划分应符合本规程表A.1的有关规定。A.1.2部分微裂隙极其发育的白云岩和豆状、瘤状、鲕状等特殊结构构造的灰岩，有时具均匀风化特征，当其均匀风化特征明显时，风化带划分宜按现行国家标准GB50021《岩土工程勘察规范》附录A表A.0.3进行。A.1.3灰岩、白云岩与泥岩之间的过渡岩类，随着泥质含量的增加，其风化形式逐渐由溶蚀风化向均匀风化过渡，当以溶蚀风化为主时，风化带划分宜按本规程表A.1进行，当以均匀风化为主时，风化带划分宜按现行国家标准GB50021《岩土工程勘察规范》附录A表A.0.3进行。表A.1碳酸盐岩溶蚀风化带划分风化带主要地质特征岩体全部或大部分呈黄褐色；沿断层、裂隙及层面等溶蚀强烈；溶隙、溶沟、溶槽、溶缝及风化裂隙发强溶蚀育，充填黏土、碎块石；溶蚀风化宽度多达数厘米至数十厘米不等。风化带岩石断口色泽较新鲜，组织结构清楚、完整。岩体完整性较差至完整性差，岩体强度低。岩体颜色基本新鲜，少部分呈黄褐色；沿断层、裂隙及层面等溶蚀较强烈；以发育溶蚀裂隙或层间软弱中等溶夹层为主，充填夹泥现象较普遍或胶结物蚀变较明显，溶蚀风化宽度一般0.5cm至1cm，局部宽达数厘米。蚀风化岩石组织结构清楚、无变化，断口色泽新鲜，岩石表面或裂隙面溶蚀、风化蚀变或褪色明显。带岩体完整性受结构面溶蚀风化明显，岩体强度明显降低。岩体色泽新鲜，沿断层、长大裂隙、个别层面等溶蚀扩展或发育溶孔、晶洞等现象，充填和夹泥现象较少，溶蚀风化宽度一般小于0.5cm。微溶蚀岩石组织结构清楚、无变化，岩石表面或裂隙面有轻微褪色。风化带岩体完整性受溶蚀影响轻微，整体力学强度降低不明显，结构面或层面受溶蚀影响部位力学强度有所降低。41\nDB52/T1336—2018BB附录B（规范性附录）岩溶探测适用物探方法表B.1岩溶探测适用物探方法物探方法探测内容适用阶段主要技术条件频率域大地探测深埋岩溶位置及大致规模前期勘察无强电磁和人为干扰，宜采用双源电磁系统电磁电磁测深法法时间域瞬变探测浅埋隐伏岩溶水平位置及前期勘察无强电磁和人为干扰，覆盖层不宜太厚电磁法大致埋深和规模追踪溶沟、溶槽主发育方向并折射法前期勘察确定宽度地震反射法前期及施工地形相对平缓，下伏基岩相对均一，无振动干扰。探测浅埋隐伏岩溶的顶板位置勘探(含映像)勘察在岩溶异常区内检波点数不应少于3个前期及施工面波法探测浅埋隐伏岩溶位置及规模勘察地表相对平缓，无电流干扰。剖面方向尽可能与岩探测浅埋岩溶的位置、大致规高密度电法前期勘察溶主发育方向垂直。岩溶异常区测点数不应少于3模及充填情况个电剖面法追踪溶沟、溶槽主发育方向前期勘察地表相对平缓，无电流干扰。剖面方向尽可能与岩电测深法溶主发育方向垂直，岩溶异常区测点数不应少于3探测浅埋岩溶及岩溶地下水前期勘察直流(含激发极化法)个，在异常段采用多极距电法自然电场法探测岩溶地下水流向前期勘察测试点应较平坦，采用不极化电极进行同心圆测试测定地下水流向要求有钻孔配合，目的体埋深不宜探测充填黏土或水的溶洞及岩前期及施工充电法大于25m；充电点应根据实际情况选在探测目的体溶地下水流向勘察在地表、坑道、钻孔的揭露点上探测渗漏及管涌点的位置，追前期及施工有一个或多个渗漏或管涌点时，测线宜为网格状布伪随机流场法踪集中渗漏通道勘察置地表探测法探测浅埋隐伏岩溶顶板位置地表雷达测试时，地表相对平缓，测线垂直岩溶主探地单孔探测可确定岩溶深度、距前期及施工发育方向；孔内雷达可选单孔或双孔法，孔内无金雷达孔内探测法钻孔平面距离、大致规模，双勘察属物；单孔探测不能确定岩溶方位孔可确定岩溶位置及规模定量探测桩底持力层岩溶顶板桩底应有泥浆或水耦合，无振动干扰，探测深度不声呐法施工勘察埋深宜大于10m声波层析成像孔间存在的岩溶钻孔深度须超过探测的岩溶发育深度，孔深宜大于地震波层析成像孔间或洞间存在的岩溶孔距的1.5倍，成像网格单元内不应少于3条不同层析前期及施工方向(方向偏差5度)的射线通过。钻孔应共面，非成像勘察电磁波层析成像孔间或洞间存在的岩溶平行钻孔应测斜。探测精度视孔距大小、频率高低而定42\nDB52/T1336—2018表B.1（续）物探方法探测内容适用阶段主要技术条件测定孔壁可溶岩地层的电性、综合测井温度、密度、声波速度、放射前期勘察因可溶岩地层特性不同，宜选取多种测井方法性等参数测定孔壁岩体波速，圈定岩溶前期及施工波速测试钻孔内无套管、有井液，孔径满足探头尺寸要求深度范围勘察观察孔壁岩溶及构造发育情钻孔全景数字成前期及施工况、溶洞垂向范围、出水位置钻孔无套管，井液清澈像勘察等观察孔壁岩溶及构造发育情孔内前期及施工仪器应有转向和调焦功能、光源满足测试溶洞的规钻孔摄像况、溶洞空间形态、溶洞水运探测勘察模要求，钻孔无套管、井液清澈动情况等131测试低流速岩溶地下水的渗流前期及施工使用I短衰期元素，应全孔测试与定点监测相结同位素示踪速度、方向勘察合，定点测试应配备定向杆测试高流速的岩溶管道水流前期及施工流速测试使用钻孔流速仪，并配备定向杆速、流向勘察确定孔内岩溶深度、钻孔周边被探测目的体距钻孔不宜大于2m，孔内应无金属钻孔管波探测施工勘察的岩溶平面位置、规模套管，应有井液耦合孔洞三维激光探精确确定无充填溶洞的规模、前期及施工钻孔、溶洞内应无水或其它充填物测形态勘察注1：表中所列物探方法在具体应用时（工作布置、仪器设备、现场测试、资料处理与解释、图件、报告），应满足相关行业制定的工程物探规程要求；注2：物探方法的选用应根据探测目的、精度、方法适用性、经济性及工期，进行综合考虑；注3：复杂的岩溶探测需要选择综合物探方法；注4：表中浅埋岩溶指岩溶形态分布深度小于50m，深埋岩溶指岩溶形态分布深度大于等于50m。43\nDB52/T1336—2018CC附录C（资料性附录）岩溶处理原则及措施C.1岩溶处理的基本原则C.1.1岩溶地基稳定影响最大的是溶洞、溶蚀裂隙及其中充填的黏土类物质。这是岩溶处理的重点，只有当这些岩溶问题处理好以后，才能增强岩体的整体性和稳定性，将溶蚀性岩体转化为一般裂隙性岩体。C.1.2处理设计，要依据不同的目的，选择适当的方法，在制定治理方案时，必须有详细的勘探、测试资料作支撑，同时宜有相应的应力应变计算成果作为依据，在治理方案选择时，应考虑地基、基础和上部结构的共同作用。C.1.3岩溶水的处理应符合下列原则：a)对水量的评价宁大勿小；b)排水建（构）筑物宁宽勿窄；c)桥梁比涵洞好；d)一般情况下，疏导比堵塞好。当地下洞室中地下水的流失可能疏干地表和导致地面塌陷时，堵塞又较疏导有益。C.1.4岩溶塌陷治理应坚持防治结合，结合场地建设规划，建立有效简便的岩溶塌陷监测网。C.2岩溶处理的主要工程措施岩溶处理的主要工程措施详见表C.1。44\nDB52/T1336—2018表C.1岩溶处理的主要工程措施类型处理方法适用条件适用于集中出流点，一般采用排水隧洞、排水管道进行疏导，以防止水流通道堵塞，造成场导引法地和地基季节性淹没适用于流量小、压力不大的涌水点，用反滤料、混凝土直接封堵洞穴涌水点，或用混凝土及封堵压盖法其它构筑物在涌水口上压盖适用于出流分散，此堵彼漏的涌水点，采用较大体积的混凝土直接浇筑，将涌水出逸点驱赶驱赶推挤法工程场地或推挤至基础外排出建（构）筑物适用于出水处岩体较完整、出流较集中、且有一定压力的涌水，根据出流量大小，在涌水点地基范围内闸阀封闭法砌置有闸阀的水管，将涌水从导管引出，浇筑混凝土封闭出水口，关闭闸阀，将导管埋置于的地下水处混凝土内理适用于岩溶强烈发育基坑，预计突水危险性大，依靠抽水无把握的工程，采用灌浆帷幕截断帷幕灌浆法基坑涌水通道截水法为疏干某一范围，可设置与水流方向垂直的截流盲沟、截水洞、截水墙集中引排当流量、流速较大，或可能淹没农田和工程场地时，可设桥涵、泄水洞、明沟、管道为保持岩溶泉正常出水，或保持消水洞消水，或防止消水以及需要提高水位时，可采用围堰、抬水法围拦等措施充填法或换适用于浅表土洞发育区、且上部附加荷载不大的情况，土洞底部需用块石、片石作填料，中填法部用碎石，上部用土或混凝土填塞，以保持地下水的原始流通状况，使其形成自然的反滤层浅表部岩溶适用于浅埋溶洞，将其挖开或爆破揭顶，挖除洞内充填物，以块石、片石、砂等回填，然后挖填法处理覆盖黏性土并夯实适用于地基浅表部存在溶隙、溶沟、溶槽、石芽的情况，可能引起地基或路基不均匀沉降，垫填法将突出物凿平或清除充填物后用圬工嵌补平整对埋深较大的溶洞，宜采用密钻灌浆法进行加固，视溶洞充水程度和处理目的来选择材料。用于填塞时，可用黏土、砂石、混凝土、水泥砂浆；用于防渗时，可用水泥浆和沥青；用于灌浆法充填加固时，可用快干材料或砂石将洞隙先行填塞，开始时压力不宜过高，以免浆料大量流出加固范围；对复杂多层含水溶洞可采用双液化学硅化法进行加固当洞顶板较薄、裂隙较多、洞跨较大，顶板强度不足以承受上部荷载，为保持地下水通畅，顶柱法条件许可时采用附加支撑减少洞跨，一般在洞内做浆砌块石填补加固洞顶并砌筑支墩作附加岩溶地基稳支柱定问题处理在覆盖型岩溶区，处理大面积土洞和塌陷时，强夯法是一种省工省料、快速经济且能根治整强夯法个场地岩溶地基稳定性的有效方法对溶洞中软土较深地段，采用砂柱、石灰柱、松木桩、混凝土桩、钢管打入洞内，使桩端嵌挤密法入下伏密实土层，以挤密松散层，形成复合地基，提高地基稳定性和强度工程基础边缘及影响范围内的溶洞、溶隙、溶沟、溶槽等临空面，可用素混凝土或浆砌块石浆砌法加固45\nDB52/T1336—2018表C.1（续）类型处理方法适用条件当基础下遇到深度较大、洞径较小不便于入内施工或洞径虽大、但因有水的溶沟、溶槽或溶溶洞较深，挖梁板式跨越洞时，可根据建（构）筑物性质和基底受力情况，采用梁板式结构传递上部荷载至两侧岩体填困难和不法上，或用刚性大的平板基础覆盖，但支承点必须放在较完整的岩石上，也可用调整柱距的方经济，或浅埋法处理洞体顶板厚度和完整程当基础下遇洞身较宽、深度又大、洞形复杂或有水流的溶洞时，宜采用浆砌片石拱、混凝土度难以确定拱跨法拱、钢筋混凝土拱等拱跨形式，为增强拱身强度，拱下可砌筑垂直支撑柱，对建（构）筑物本身而言，也可加设拉杆(或锚杆支撑)或其它预应力钢筋混凝土构造宽大超深的溶沟、溶槽处采用桩墩基础进行处理理将溶槽中的填充物清除（清除深度约为1倍槽顶宽度）以混凝土置换，并在槽顶布置一层双上宽下窄的钢筋网--混向钢筋网（一般满足构造要求即可，并要有一定的搭接长度），再浇筑混凝土至基础底部，使漏斗状溶槽凝土嵌塞法垫层和嵌塞的混凝土形成一个整体的、上大下小的楔形体嵌塞于溶槽中，使上部作用通过钢地基筋网--混凝土楔形体传递到溶槽两侧可靠岩石上堆积物不易清除时，可换填或风干，或采用桩基、浮筏式基础对建（构）筑物基础下的块石堆积及碳酸钙沉积物（如石笋、石钟乳、石柱等）宜爆破清除溶洞堆积物处理对较厚的松散块石、碎石堆积物，宜采用压浆处理对于黏性土、砂类土以及砂砾石、碎石等洞穴堆积物作地基，可用旋喷桩加固地下水位下降造成地面塌陷时，可采用控制抽排水强度、恢复水位、帷幕、隔板隔水等措施雨水渗入土层造成地面塌陷时，可采用地面排水、封闭路面、压浆等措施岩溶塌陷治河水位的涨落引起的地面塌陷，可采用封闭洞穴、加固地基等措施理无论何种因素引起的地面塌陷，可据具体情况分别采用压浆、网格板垫层、强夯、旋喷桩、换填土壤等处理措施46\nDB52/T1336—2018DD附录D（规范性附录）石芽地基或基岩的稳定性计算D.1.1具有单一外倾软弱结构面的出露石芽或基岩（图D.1），其抗滑动稳定性应符合下式要求：tanCLb.135...............................(D.1)tanGsin式中：——外倾滑动结构面的内摩擦角（°）C——外倾滑动结构面的黏聚力（kPa）——外倾滑动结构面倾角（°）L——滑动岩体的滑动面长（m）；H——滑动岩体高（m）；b——滑动面平均宽度（m）；G——滑动岩体自重（包括基础自重）W与基础顶面集中荷载P的合力（kN)。PCB土φnGtaacosaossinacGGHG岩石LCLβa图D.1单一结构面石芽地基基础D.1.2出露石芽或基岩按（式D.1）验算稳定性时应符合下列规定：a)外倾滑动结构面的走向应与石芽或基岩坡面平行或接近平行（约在30º范围内）；b)外倾滑动结构面应在坡面露出，即外倾滑动结构面的倾角（α）应小于基岩或石芽坡面的倾角（β）。D.1.3当外倾滑动结构面内有地下水时，应考虑其地下水的影响。47\nDB52/T1336—2018EE附录E（规范性附录）外水压力折减系数表E.1.1前期勘察阶段可根据岩土体渗透性等级按表E.1确定外水压力折减系数。表E.1外水压力折减系数表岩土体渗透性等级渗透系数K（cm/s）透水率q（Lu）外水压力折减系数βc值-6极微透水K＜10q＜0.10≤βc＜0.1-6-5微透水10≤K＜100.1≤q＜10.1≤βc＜0.2-5-4弱透水10≤K＜101≤q＜100.2≤βc＜0.4-4-2中等透水10≤K＜1010≤q＜1000.4≤βc＜0.8-2强透水10≤K＜1≥1000.8≤βc＜1极强透水K≥1E.1.2地下洞室工程施工期间或有勘探平硐时，可按表E.2确定外水压力折减系数。当有内水组合时，βc应取小值，无内水组合时，βc应取大值。表E.2岩溶地区外水压力折减系数表级别岩溶发育程度岩溶形态地下水活动状态地下水影响βc值1岩溶不发育无洞壁干燥或潮湿无明显影响0～0.10溶孔、晶洞、2岩溶微发育沿结构面有渗水或滴水对软弱夹层产生软化作用0.10～0.40溶隙地下水冲刷结构面或溶洞中的充溶蚀裂隙、溶沿裂隙或结构面有大量滴填物质，有渗透压力，能劈裂较3岩溶中等发育0.65～1.00蚀宽缝水、线状流水或股状流水薄的软弱层。对软弱夹层产生软化作用地下水冲刷带出结构面或溶洞中溶蚀宽缝、溶4岩溶强发育严重股状流水，或突涌水的充填物质、突泥。对软弱夹层1.00洞产生软化作用48\nDB52/T1336—2018FF附录F（规范性附录）洞室涌水量预测F.1.1水文地质比拟法：类比岩溶水文地质条件相似的地下洞室或洞室群，参照其实测涌水量，可采用式F.1进行类比估算本工程洞室的涌水量。BLSQQ................................(F.1)1BLS111式中：3Q，Q1——新建、既有地下洞室通过岩溶含水体地段的涌水量，m/d；B，B1——新建、既有地下洞室洞身横断面的周长，m；L，L1——新建、既有地下洞室通过岩溶含水体地段的长度，m；S，S1——新建、既有地下洞室通过岩溶含水体中自静止水位起的水位降深，m；F.1.2水均衡法：当地下洞室所在的可溶岩地层基本出露于地表时，可采用式F.2计算洞室的涌水量。1000AHSQS..............................(F.2)d式中：3Q——地下洞室或洞室群的涌水量，m/d；α——入渗系数，岩溶微发育区和中等发育区一般取0.3～0.6，岩溶强发育区根据洞室区的汇水条件和集中入渗条件，可取0.6～1.0；2A——地下洞室或洞室群的地表汇水面积，km；Hs——涌水量计算时段的多年平均降水量，mm；d——计算时段天数，d；S——涌入洞室水量占地下水径流总量的份额，一般为0.1～0.4。注1：在计算集雨面积A时，不但要考虑地表补给面积，而且要考虑地下补给面积。由于岩溶水的袭夺，有时地下水补给面积常常大于地表补给面积，因此在圈定集雨面积A时，必须综合研究区域岩溶水文地质条件；注2：对于入渗系数α的选取，应力求使用实际观测资料，比如降雨量、蒸发量、地表及地下径流量的总均衡条件求取。同时应对岩溶发育程度，岩体的渗透性和地下水动力条件作出具体分析。F.1.3动态观测法：当洞室位于水平流动带及深部缓流带时，根据水文地质试验及动态观测资料，可采用式F.3估算隧道涌水量。Q1000FX..............................(F.3)式中：α——入渗系数，岩溶微发育区和中等发育区一般取0.3～0.6，岩溶强发育区根据洞室区的汇水条件和集中入渗条件，可取0.6～1.0；3Q——洞室涌水量，m/d；2F——集雨面积，km；X——根据钻孔水位与降雨量关系曲线，取最大降雨入渗时的日降雨量值，mm；49\nDB52/T1336—2018η——滞后系数，从动态观测曲线上确定的水位或流量洪峰，滞后于降雨时间的倒数，1/T；T——滞后时间，不足一日以一日计，d。50\nDB52/T1336—2018GG附录G（规范性附录）基坑涌水量预测G.1.1水文地质比拟法：类比岩溶水文地质条件相似的工程基坑，参照其实测涌水量，可采用式G.1进行类比估算本工程基坑的涌水量。SHQQ.................................(G.1)1SH11式中：3Q，Q1——新建、既有工程基坑开挖过程中的涌水量，m/d；2S，S1——新建、既有工程基坑开挖前静止地下水位以下的基坑侧壁及底板面积，m；H，H1——新建、既有工程基坑开挖前静止地下水位至基坑底板的高差，m；G.1.2水均衡法：当工程基坑所在的可溶岩地层基本出露于地表时，可采用附录F式F.2计算工程基坑的涌水量。G.1.3水文地质解析法：岩溶基坑涌水由堰基涌水、绕堰涌水、基坑两岸涌水组成，其涌水类型为管道流涌水、扩散流涌水或两者的组合。G.1.3.1渗透性相对比较均匀的岩溶基坑，主要为扩散流涌水，其涌水量可按以下方法计算：a)堰基涌水。透水层厚度不大于堰基宽度时，可选用Γ·Β·卡明斯基公式，即BKHTQ................................(G.2)计LT式中：3Q计——计算涌水量，m/d；B——基坑渗漏段长度，m；K——渗透系数，m/d；H——基坑内外水头差，m；T——透水层厚度，m；L——围堰基础宽度，m。b)绕堰涌水。可按下列公式估算：当绕渗宽度不能确定时：QKHh(H）..............................(G.3)计ll当绕渗宽度已确定时：BQ.0366KHh(H）lg........................(G.4)计llr0lB.......................................(G.5)51\nDB52/T1336—2018式中：l——围堰壅水前地下水面高程与围堰壅水水位相等的点距堰肩的距离，m；hl——河水位高出隔水层顶板的高度，m；Hl——围堰壅高水位高出隔水层顶板的高度，m；B——绕渗带宽度，m；r0——绕渗半径，m。注：其它符号意义同前。c)基坑两岸涌水。可按下列公式估算：QKSI..................................(G.6)计式中：2S——基坑涌水断面面积，m；I——水力梯度。注：其它符号意义同前。G.1.3.2岩溶管道发育的基坑，主要为管道流涌水，其涌水量可按下式估算：QS....................................(G.7)计式中：2S——过水岩溶管道断面面积，m；ν——岩溶管道水流速，m/d。注：其它符号意义同前。G.1.3.3当不考虑岩溶管道涌水时，相应计算涌水量和实际涌水量比较接近。但多数发生岩溶涌水的基坑工程的计算涌水量远大于实际涌水量，实际岩溶涌水量最大可达计算涌水量的10倍。为了充分考虑突水因素的影响，多数工程在进行基坑涌水量预测时，通常将计算的涌水量（Q计）乘以基坑突涌系数（A）来修正，即:QAQ...................................(G.8)预计式中：3Q预——预测涌水量，m/d。A——基坑突涌系数，为1～10，它的取值主要考虑以下因素：贯通基坑内外的岩溶渗漏通道的数量、规模和可能发生基坑岩溶涌水的性质；基坑涌水的水源补给区大小，吸收降水和地表径流的特点；溶洞充填物的充填程度、状态及其渗透性，特别应注意流塑、软塑及可塑状黏性土和砂砾充填的洞隙产生涌水的危害程度；基坑内外水头差或可能产生涌水水压力的大小；基坑内溶洞开挖处理方式及延续时间等因素对涌水的影响。_________________________________52\n\nDB52/T1336-2018
